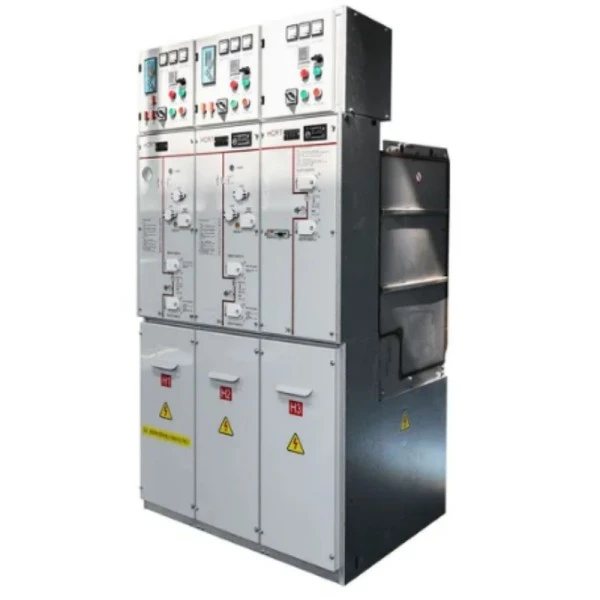

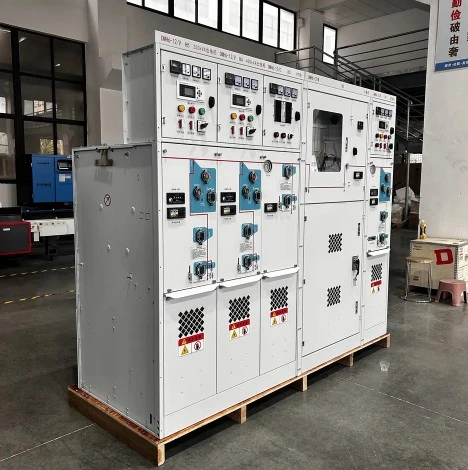

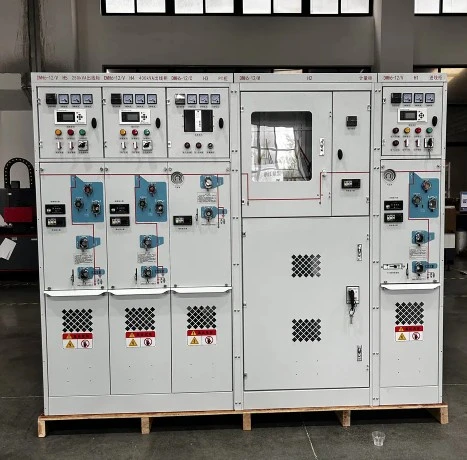

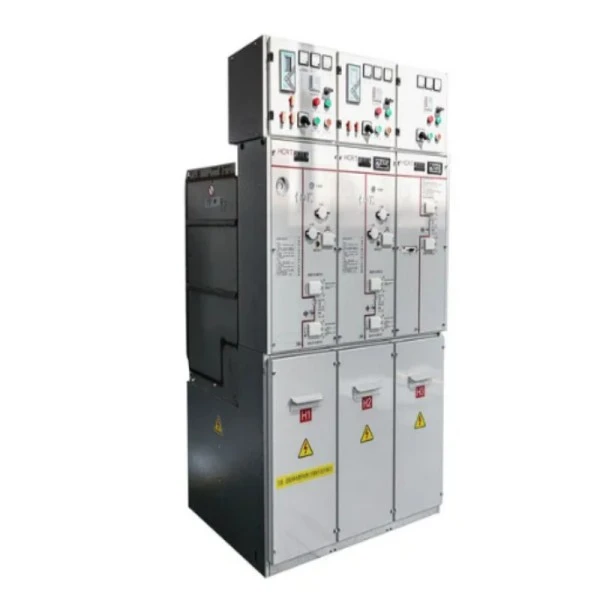

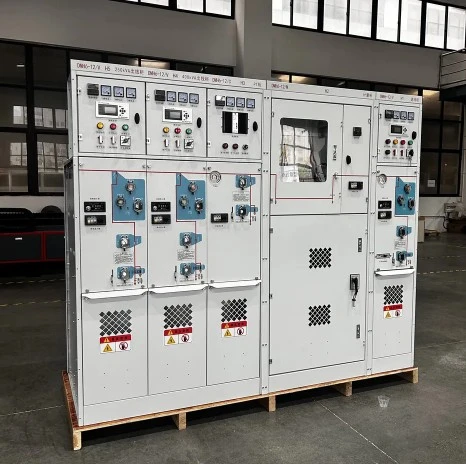

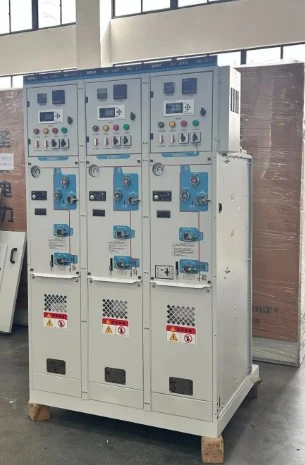

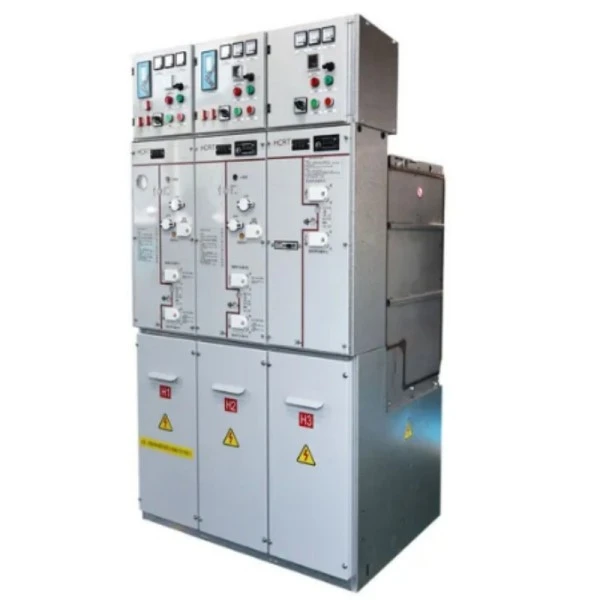

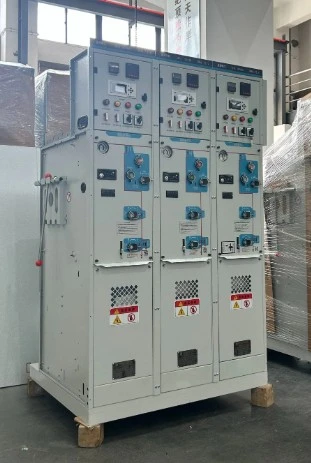

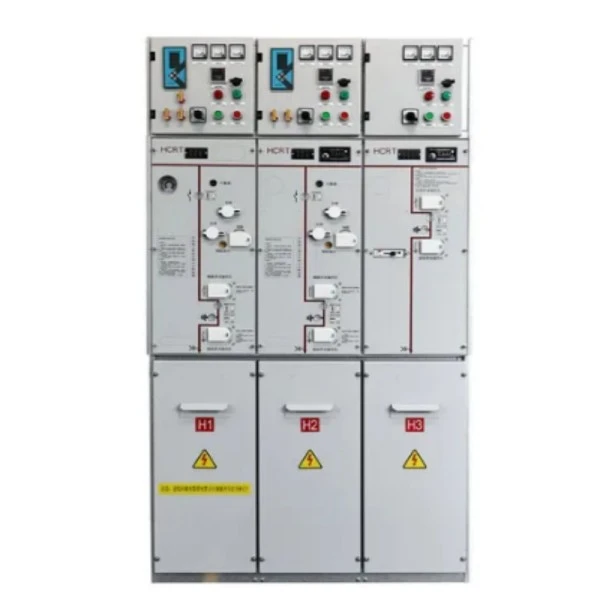

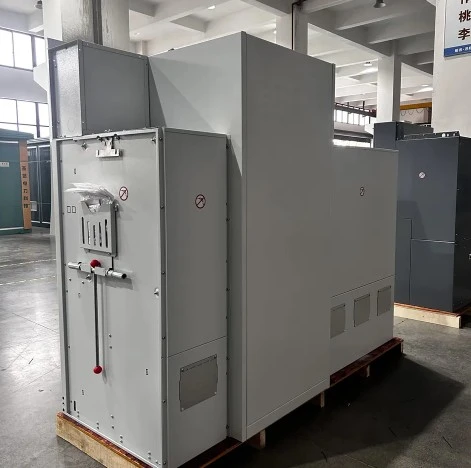

Герметичное распределительное устройство среднего напряжения 35 кВ SF6

Герметичное распределительное устройство среднего напряжения 35 кВ с элегазовым покрытием представляет собой электрическое устройство заводской сборки в металлическом корпусе, в котором в качестве изолирующей и дугогасительной среды используется газ гексафторид серы (SF6). В отличие от обычных распределительных устройств открытого типа, все части, находящиеся под напряжением, включая автоматический выключатель, разъединитель и заземлитель, герметично закрыты внутри резервуара из нержавеющей стали, наполненного элегазом SF6 под контролируемым давлением.

Что он может сделать?

В первую очередь это элегазовое распределительное устройство среднего напряжения 35 кВ отвечает за прием, распределение и управление электрической энергией в электросетях 35 кВ. Он защищает трансформаторы, двигатели и фидеры от перегрузок, коротких замыканий и переходных перенапряжений. При возникновении неисправности элегазовый выключатель гасит дугу в течение миллисекунд, обеспечивая минимальный ущерб расположенному ниже оборудованию. Кроме того, он обеспечивает операции удаленного переключения и мониторинг состояния в режиме реального времени, что делает его основным компонентом современных интеллектуальных сетей. По сути, оно заменяет громоздкие распределительные устройства с воздушной изоляцией (AIS) в приложениях, где пространство ограничено или условия окружающей среды суровы.

Преимущества продукта

При оценке элегазового распределительного устройства среднего напряжения 35 кВ решение Lugao Power выделяется пятью основными преимуществами:

1. Сверхвысокая надежность. Поскольку элегаз обеспечивает превосходную диэлектрическую прочность (примерно в 3 раза выше, чем у воздуха), внутренние компоненты невосприимчивы к пыли, влажности, соляному туману и загрязнению. Это приводит к чрезвычайно низкому уровню отказов — менее 0,1% за десять лет эксплуатации.

2. Компактность: герметичная конструкция значительно уменьшает межфазные зазоры и зазоры между фазами и землей. Типичный элегазовый главный блок Lugao 35 кВ занимает всего 1,2 м² на фидер по сравнению с 3,5 м² для AIS. Это позволяет коммунальным предприятиям и промышленным предприятиям модернизировать или расширять существующие площади зданий.

3. Эксплуатация без технического обслуживания: поскольку все движущиеся части работают в сухой, герметичной среде SF6, нет необходимости в регулярной очистке, регулировке контактов или проверке сопротивления изоляции. Единственная рекомендуемая проверка — это измерение давления газа раз в шесть месяцев. За 20-летний срок службы это экономит до 70% эксплуатационных расходов.

4. Повышенная безопасность персонала. Металлический сварной резервуар рассчитан на сдерживание внутреннего дугового замыкания (IAC) до 50 кА/1 с. Даже при внутренней неисправности клапан сброса давления направляет горячие газы в безопасный выхлопной канал, а не в сторону оператора. Все блокировки соответствуют стандарту IEC 62271-200.

5. Всепогодность: от -40°C на подстанциях в горах до +55°C на солнечных электростанциях в пустыне это элегазовое распределительное устройство среднего напряжения на 35 кВ работает без снижения номинальных характеристик. Внутри шкафа не требуется никакого обогрева или кондиционирования воздуха.

Особенности продукта

● Элегазовое распределительное устройство среднего напряжения 35 кВ Lugao Power обладает следующими техническими характеристиками:

1. Сварной резервуар из нержавеющей стали: толщина 3 мм, марка 316L, герметичность проверена гелием до менее 0,1% в год. Никакие прокладки и уплотнительные кольца не подвергаются воздействию атмосферы.

2. Трехпозиционный переключатель: встроенный выключатель нагрузки, разъединитель и заземлитель в одном механизме. Механическая блокировка предотвращает неправильную последовательность операций.

3. Манометр SF6 (с температурной компенсацией): Обеспечивает истинные показания давления независимо от температуры окружающей среды. Зеленая зона = 0,12–0,14 МПа (абсолютное). Контакты сигнализации низкого давления доступны для удаленного мониторинга.

4. Опция с вакуумным выключателем. Для защиты фидера используется встроенный вакуумный выключатель с внешней изоляцией SF6, сочетающий в себе высокую отключающую способность вакуума с прочностью изоляции SF6. Номинальный ток отключения при коротком замыкании: 31,5 кА.

5. Кабельный отсек: Большая съемная передняя крышка обеспечивает легкий доступ для установки кабельных наконечников. Подходит для одножильных медных или алюминиевых кабелей сечением до 500 мм².

6. Магнитный или пружинный привод: доступен либо в виде магнитного привода (на 100 000 механических операций), либо в виде пружинного механизма с накоплением энергии (для экономически чувствительных проектов).

7. Мнемосхема на передней панели: четкая, выгравированная однолинейная схема со светодиодными индикаторами положения переключателя, состояния заземления и давления элегазового газа.

8. Вспомогательные контакты: 6НО + 6НЗ, рассчитанные на напряжение 220 В постоянного тока, с прямым приводом от главного вала (без проскальзывания кулачков).

Применение продукта

Универсальность элегазового распределительного устройства среднего напряжения 35 кВ делает его пригодным для следующих применений:

1. Ветряные электростанции: используются в основании башни каждой турбины или в коллекторных кольцах морской платформы. Выдерживает вибрацию, солевой туман и ограниченное пространство.

2. Солнечные фотоэлектрические электростанции: устанавливаются на выходах сумматора и первичной стороне повышающего трансформатора. Герметичная конструкция предотвращает попадание пыли в пустынную среду.

3. Промышленные подстанции: сталелитейные заводы, цементные заводы и нефтехимические предприятия, где непрерывное производство требует длительного времени безотказной работы. Распределительное устройство элегазового типа питает большие двигатели (3–10 МВт) и дуговые печи.

4. Центры обработки данных: Обеспечивает надежное входное питание 35 кВ для резервных генераторов и систем ИБП. Его компактный размер оставляет больше места для ИТ-стойок.

5. Железнодорожные тяговые подстанции: Для электрифицированных железных дорог в системах напряжением 27,5 кВ или 35 кВ.Распределительное устройство элегазового типавыдерживает частые переключения (до 5000 операций в год) без износа контактов.

6. Подземные подстанции: в центрах городов или коммерческих комплексах, где земля стоит непомерно дорого. Распределительное устройство можно разместить в два яруса внутри хранилища высотой 2,5 метра.

7. Вторичное распределение коммунальных услуг: в качестве кольцевой главной единицы (RMU) для питания жилых домов или небольших промышленных парков от контура 35 кВ.

Стандарты, которым мы соблюдаем

Элегазовое распределительное устройство среднего напряжения 35 кВ компании Lugao Power спроектировано и изготовлено в соответствии с международными и отраслевыми стандартами для обеспечения безопасности, надежности и длительного срока службы.

Детали производства

Каждая единица герметичного элегазового распределительного устройства среднего напряжения 35 кВ компании Lugao Power проходит строгие этапы производства:

● Изготовление резервуара: вырезанные лазером пластины из нержавеющей стали 316L привариваются роботом на приспособлении. Все сварные швы проверяются капиллярной краской и рентгеном на наличие точечных отверстий. Затем каждый резервуар подвергается испытанию под давлением 0,3 МПа (2*рабочее давление) в течение 24 часов.

● Обработка поверхности: внешняя поверхность фосфатирована и покрыта эпоксидно-полиэфирным порошком RAL 7035 (толщина минимум 80 мкм). Устойчивость к солевому туману: 1000 часов.

● Обработка газа SF6: после сборки всех внутренних компонентов (втулок, контактов, приводов) резервуар откачивается до давления < 10 Па. Затем газ SF6 с чистотой >99,97 % заполняется до абсолютного давления 0,12 МПа. Точка росы проверяется при температуре < -50°C.

● Испытание на механическую долговечность: перед окончательной сборкой каждый рабочий механизм подвергается циклическому циклу 500 раз (размыкание/замыкание/заземление) на испытательном стенде.

● Испытание высоким напряжением: выдерживаемое напряжение промышленной частоты 70 кВ/1 мин (сухое) и испытание грозовым импульсом 110 кВ/1,2/50 мкс.

● Измерение частичного разряда: Менее 5 пКл при 1,1× номинальном напряжении (38,5 кВ). Измерено с помощью широкополосного детектора ЧР.

● Обнаружение утечек: детекторный зонд (галогенный детектор) сканирует каждый сварной шов и фланец втулки. Гарантированный уровень утечек < 0,1% в год.

● Прослеживаемость: каждое распределительное устройство получает уникальный QR-код. QR-код связан с отчетом о заводских испытаниях, включая кривые испытаний под давлением, уровни частичного разряда и дату заправки газом.

Элегазовое распределительное устройство в сравнении с распределительным устройством с воздушной изоляцией (AIS)

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как часто требуется заправка элегазового распределительного устройства среднего напряжения 35 кВ?

Ответ: В нормальных условиях уровень утечки составляет менее 0,1% в год. При первоначальном заполнении 0,12 МПа потребуется более 20 лет, чтобы достичь порога тревоги (0,10 МПа). Мы рекомендуем проверять манометр каждые 6 месяцев. В течение одного года гарантийного срока заправка обычно не требуется, за исключением случаев повреждения пломбы.

Вопрос 2: Является ли газ SF6 вредным для окружающей среды? И предлагает ли Лугао альтернативы?

Ответ: SF6 имеет высокий потенциал глобального потепления (ПГП = 23 500). Однако герметичное элегазовое распределительное устройство среднего напряжения 35 кВ Lugao потребляет менее 2 кг на единицу, а наша конструкция герметичного резервуара практически исключает выбросы. Для проектов, требующих зеленого газа, мы предлагаем дополнительную заправку «зеленым газом» (C5-FK) с ПГП на 99% ниже, хотя и с немного сниженным классом изоляции.

Вопрос 3: Может ли этораспределительное устройствоможно использовать на открытом воздухе без дополнительного корпуса?

О: Да, само герметичное элегазовое распределительное устройство среднего напряжения 35 кВ имеет степень защиты IP67 для герметичного резервуара и IP4X для низковольтного отсека. Однако для непосредственной наружной установки мы рекомендуем заказать вариант «погодоустойчивого кожуха» (добавляет класс защиты IP54 всему шкафу). В противном случае установите его внутри обычного киоска или здания подстанции.

Вопрос 4. Распространяется ли годовая гарантия на сам газ SF6?

О: Да, если утечка подтвердится (с помощью мыльного пузыря или детектора) в течение гарантийного периода, Lugao бесплатно поставит газовый баллон на замену и повторно запечатает фитинг. Однако, если утечка возникла в результате физического повреждения (например, удара вилочного погрузчика по резервуару), ремонт подлежит оплате.

В5: Могу ли я установить на это распределительное устройство удаленный интерфейс SCADA?

О: Все устройства оснащены стандартными вспомогательными контактами 6НО+6НЗ, готовыми для подключения к RTU или ПЛК. Для расширенного мониторинга мы предлагаем дополнительный сменный модуль с выходами Modbus RTU (RS485) или IEC 61850 (Ethernet), предоставляющий данные о давлении элегазового газа, положении переключателя и счетчике операций в режиме реального времени.
