Главный блок Ring Выдвижное распределительное устройство SF6

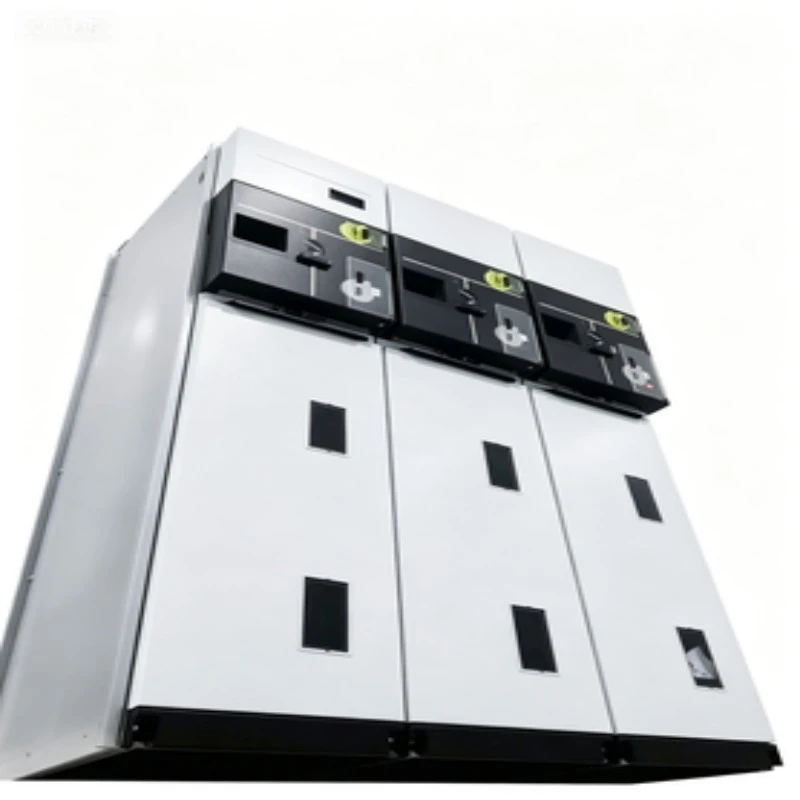

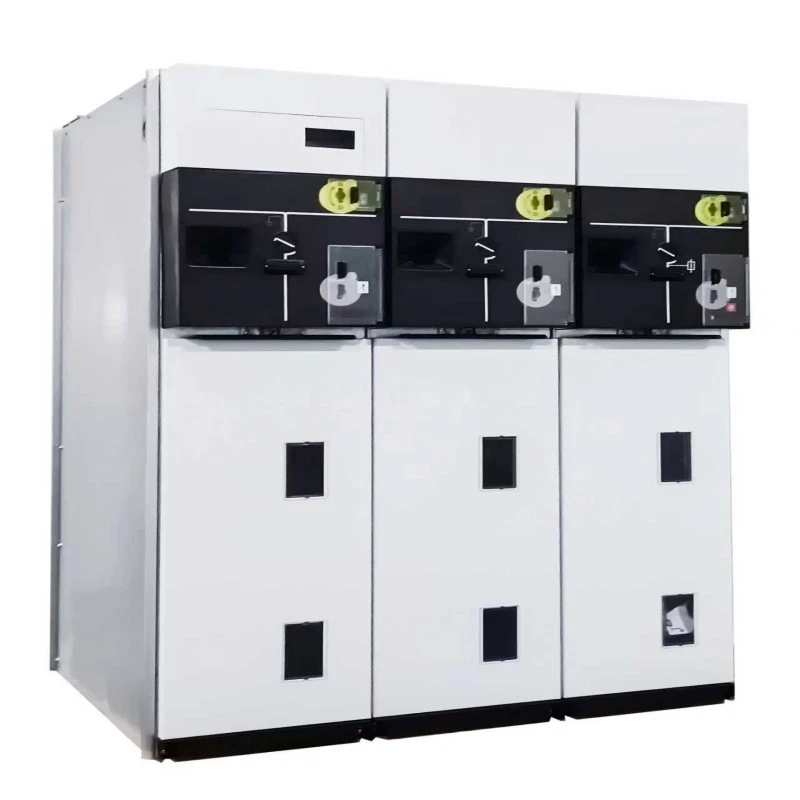

Что такое выкатное распределительное устройство кольцевого основного блока SF6?

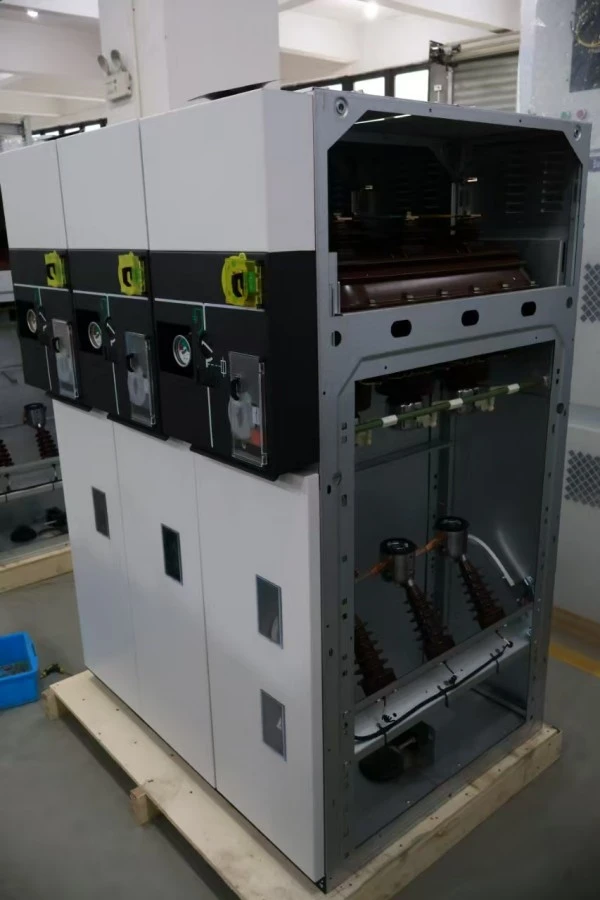

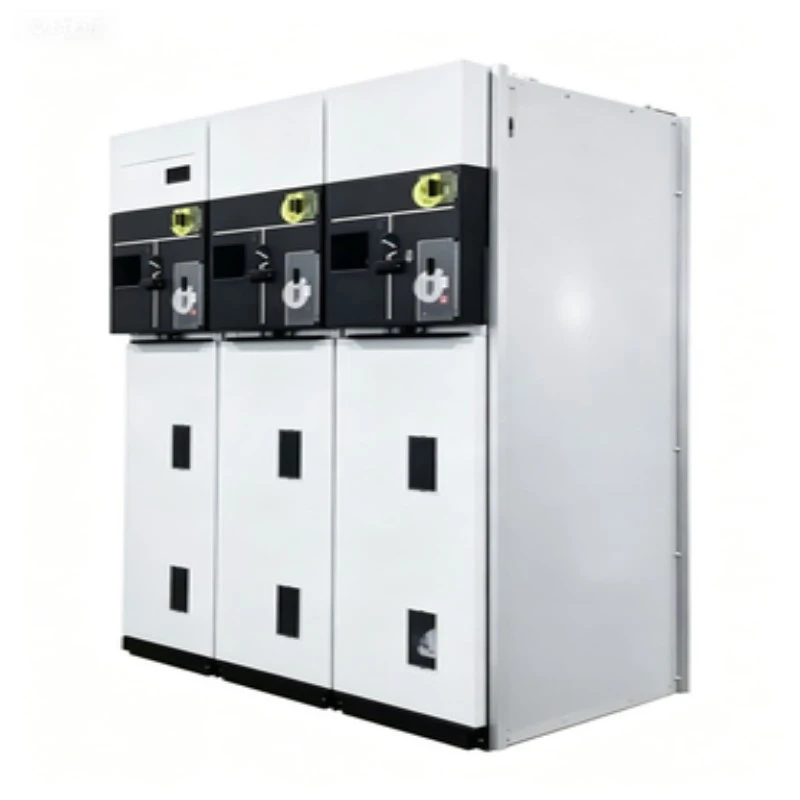

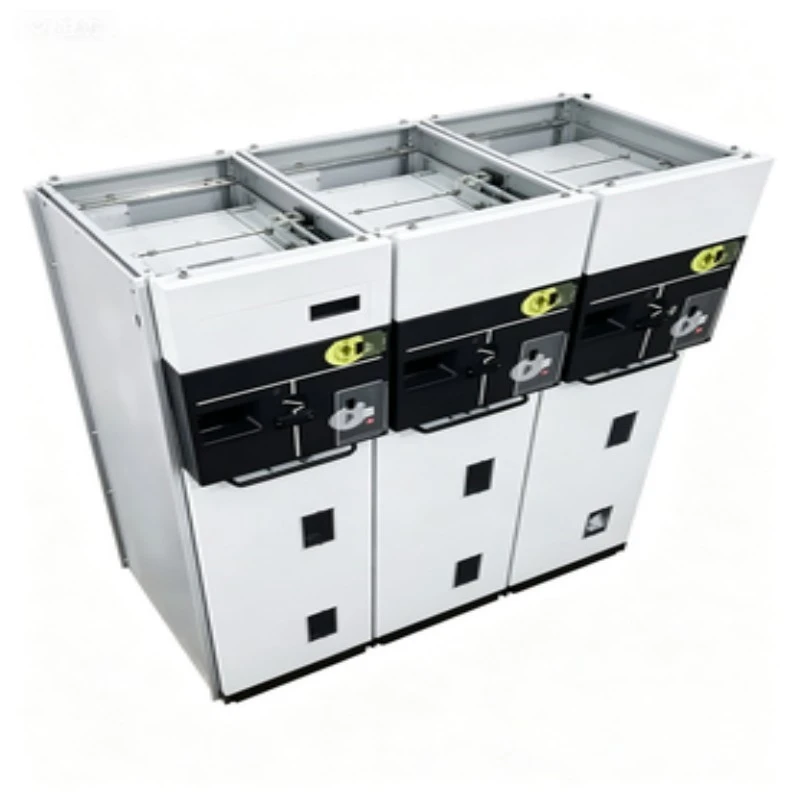

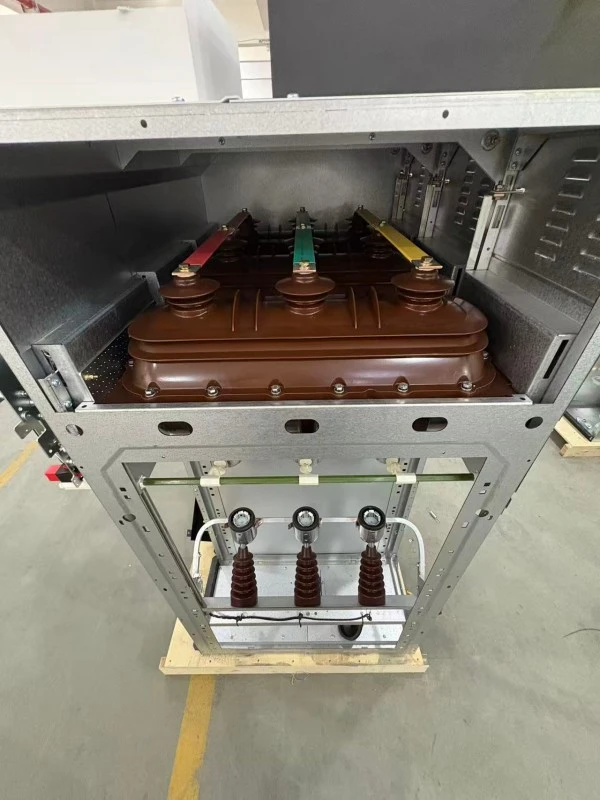

The распределительное устройствопредставляет собой распределительное устройство заводской сборки в металлическом корпусе с элегазовой изоляцией, предназначенное для кольцевых сетей среднего напряжения (до 24 кВ/36 кВ). В отличие от фиксированного типаЕАЭта выдвижная версия оснащена съемными коммутационными устройствами, монтируемыми на грузовике — обычно вакуумным выключателем или элегазовым выключателем нагрузки, которые можно физически выкатить из корпуса для обслуживания, проверки или замены без обесточивания всей шины.

Что он может сделать?

Это выдвижное распределительное устройство кольцевого основного блока с элегазом выполняет три важные функции в распределении электроэнергии:

1. Подключение к кольцевой сети. Соединяет входящие фидеры с двух сторон, обеспечивая резервный источник питания.

2. Защита трансформатора. Переключает и защищает распределительные трансформаторы мощностью до 2500 кВА с помощью встроенных предохранителей или автоматического выключателя.

3. Изоляция для обслуживания. Выдвижной механизм обеспечивает видимый разрывной зазор, обеспечивая абсолютную безопасность персонала, работающего ниже по потоку.

4. Прерывание неисправности --- Прерывает токи короткого замыкания до 25 кА.

5. Тестирование и заземление кабеля. Выключатель заземления и порты для тестирования кабеля обеспечивают безопасную работу с кабелем.

Каждое элегазовое распределительное устройство RMU от Lugao Power соответствует стандарту IEC 62271-200, обеспечивая как возможность включения/отключения нагрузки, так и выдержку тока короткого замыкания при компактных размерах (ширина всего 450 мм на панель).

Параметр продукта (спецификация)

Примечание. Технические параметры могут различаться в зависимости от выбранной конфигурации. Пожалуйста, свяжитесь с Lugao Power для получения окончательного технического паспорта.

Особенности продукта и применение

Вопросы и ответы по функциям: понимание преимущества вывода средств

Вопрос 1. Чем выдвижная конструкция лучше стационарной RMU?

О: Стационарный RMU требует полного обесточивания панели для обслуживания распределительного устройства. С помощью выдвижного распределительного устройства Ring Main Unit sf6 вы просто передвигаете коммутационный модуль в положение «отключено» или «тест». Шина остается под напряжением, а последующие цепи можно безопасно обслуживать. Время простоя сокращается с часов до минут.

Вопрос 2: Как узнать, что выдвижной грузовик находится в правильном положении?

Ответ: Конструкция Lugao Power включает три различных механических положения — «Подключено», «Тестирование» и «Отключено» — каждое с тактильной обратной связью, визуальными индикаторами на грузовике и вспомогательными контактами для удаленного мониторинга SCADA. Защитная шторка автоматически закрывает неподвижные контакты при выдвижении погрузчика.

В3: Не требует ли газ SF6 обслуживания в этой выдвижной конструкции?

А: Да. Резервуар с элегазом герметизирован на весь срок службы (≥30 лет при нормальных условиях). Выдвижной механизм расположен в низковольтном отсеке или в передней части грузовика, а не внутри бензобака. Таким образом, извлечение переключателя не нарушает давление SF6 или диэлектрическую целостность. Это ключевая особенность основного блока со съемным кольцом SF6.

В4: Поддерживает ли этот RMU дистанционное управление?

А: Да. Выкатные тележки могут быть оснащены моторизованными механизмами и датчиками обратной связи по положению, что обеспечивает возможность полного удаленного вкатывания/выкатывания – в соответствии с обменом сообщениями IEC 61850 GOOSE.

Подходящие области применения распределительных устройств с элегазовой изоляцией

Детали производства

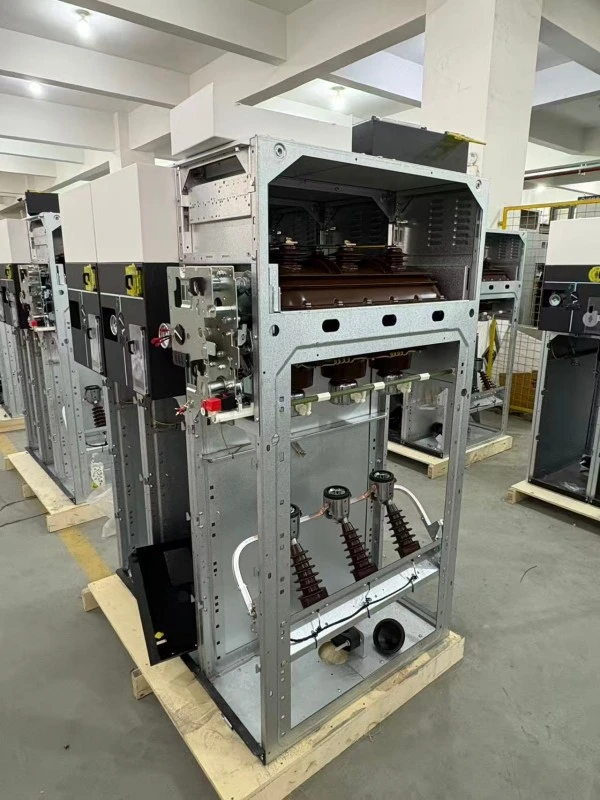

Каждое выкатное распределительное устройство Ring Main Unit sf6 производится на нашем сертифицированном по стандарту ISO 9001 предприятии со специальными сборочными линиями для стационарных и выкатных вариантов.

Ключевые этапы производства:

1. Изготовление резервуара — нержавеющая сталь толщиной 3 мм, роботизированная лазерная сварка, испытание на герметичность 100% гелием (скорость утечки <1×10⁻⁶ мбар·л/с).

2. Обработка элегазом --- Вакуумное заполнение с точкой росы ≤ -50°C, давление откалибровано при эталонной температуре 20°C.

3. Сборка выдвижной тележки --- Прецизионные направляющие, антифрикционные ролики, самовыравнивающиеся первичные контакты (посеребренная медь, толщина 12 мкм).

4. Настройка блокировки. Каждое устройство подвергается 200 циклам вставки/извлечения для проверки механических взаимоблокировок.

5. Испытание высоким напряжением --- Выдерживаемая частота питания: 42 кВ/1 мин (блоки 12 кВ); частичный разряд <5пКл при 1,2Ur.

6. Испытание на повышение температуры --- При номинальном токе 1,1× все точки находятся в стандартных пределах.

7. Уникальный серийный номер. Выгравирован на корпусе и выдвижной тележке для полной отслеживания.

Контрольные точки контроля качества

Упаковка

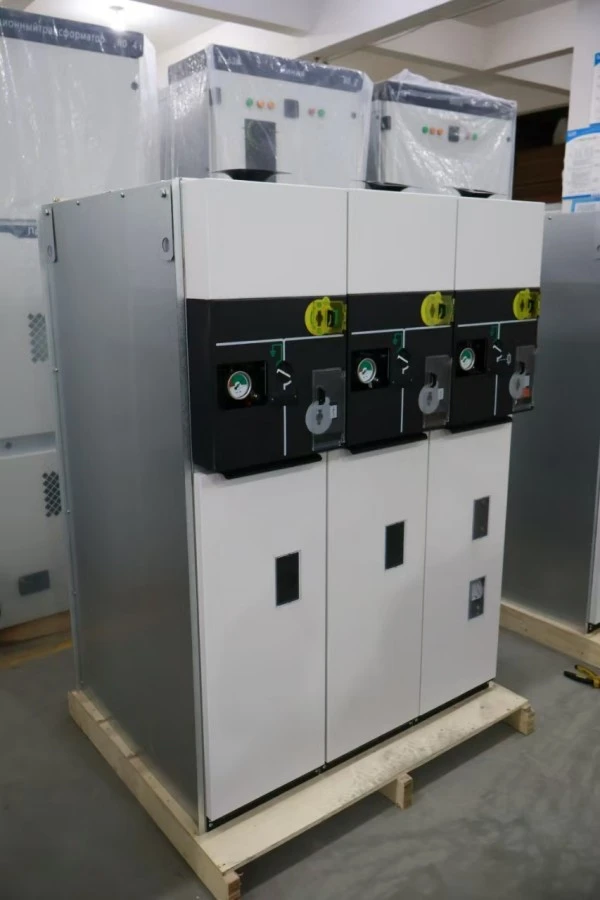

Каждая выкатная панель распределительного устройства Ring Main Unit sf6 для экспорта упаковывается индивидуально:

Маркировка на ящике:

1. «Заполнен газом SF6 – не ронять»

2. «Выдвижной грузовик внутри – обращайтесь осторожно»

3. Центр тяжести, точки подъема, хрупкие этикетки.

Выдвижная тележка поставляется внутри панели (в отключенном положении) во избежание повреждений. Для заказов с несколькими грузовиками возможна дополнительная отдельная упаковка.

Послепродажное обслуживание и гарантия

Гарантийный срок:

12 месяцев с даты ввода в эксплуатацию или 18 месяцев с даты отгрузки (в зависимости от того, что наступит раньше).

Что покрывается:

1. Все механические детали, включая выдвижную тележку, блокировки, жалюзи.

2. Система газа SF6 (за исключением дозаправки газа из-за утечки у клиента)

3. Первичные и вторичные контакты

4. Механизм выключателя заземления

Что не покрывается:

1. Повреждения при неправильном извлечении/вставке.

2. Модификации внешней проводки

3. Природные явления (наводнение, молния)

4. Расходные материалы (предохранители, контрольные лампы)

Обязательства по обслуживанию:

1. Ответ на технический запрос: в течение 2 часов (рабочие дни)

2. Отправка запасных частей: в течение 24 часов.

3. Удаленное устранение неполадок: бесплатная поддержка видеозвонков.
