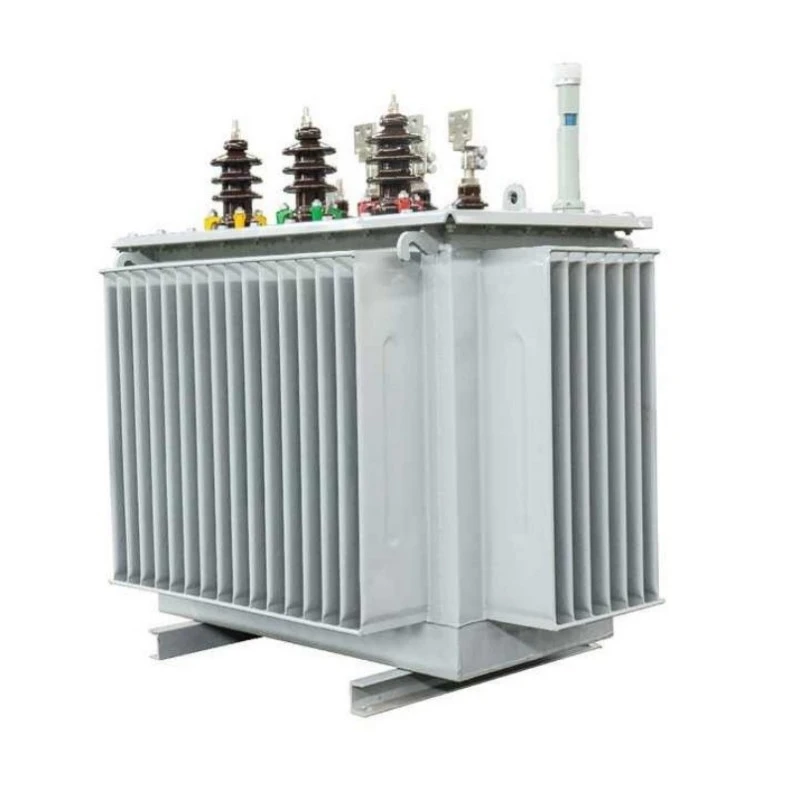

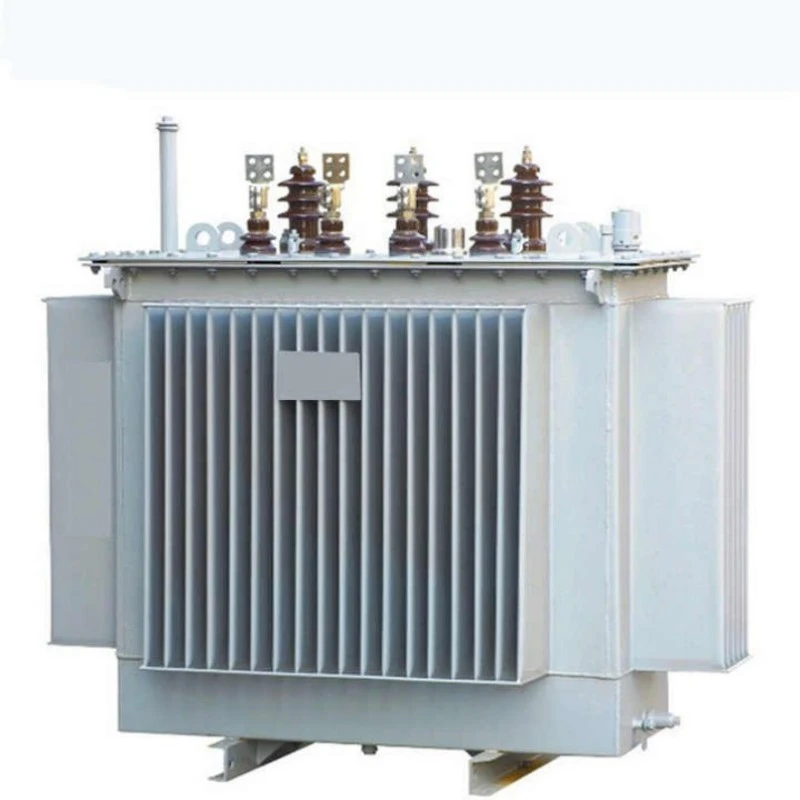

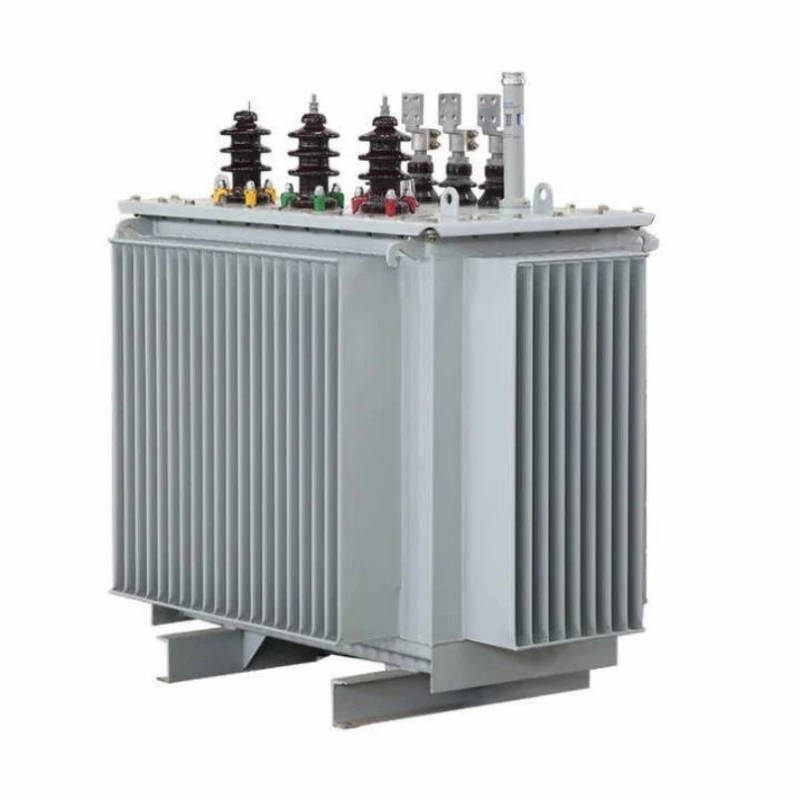

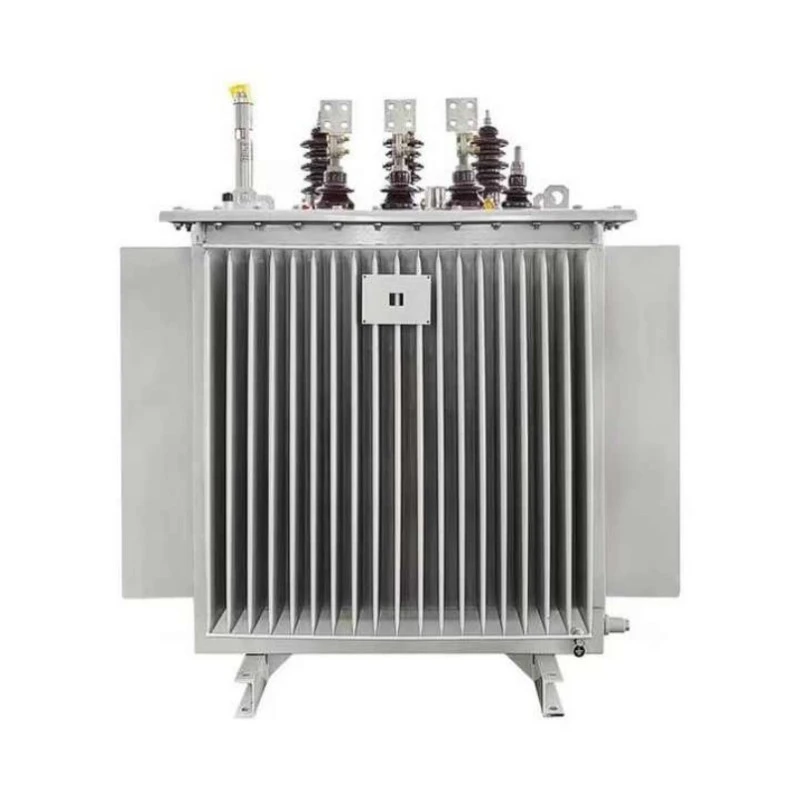

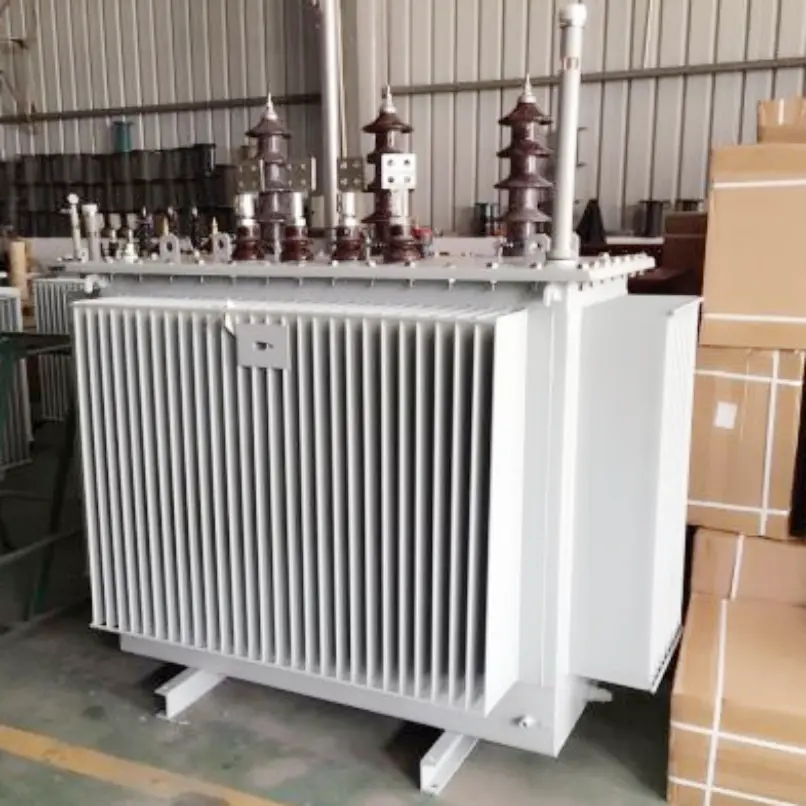

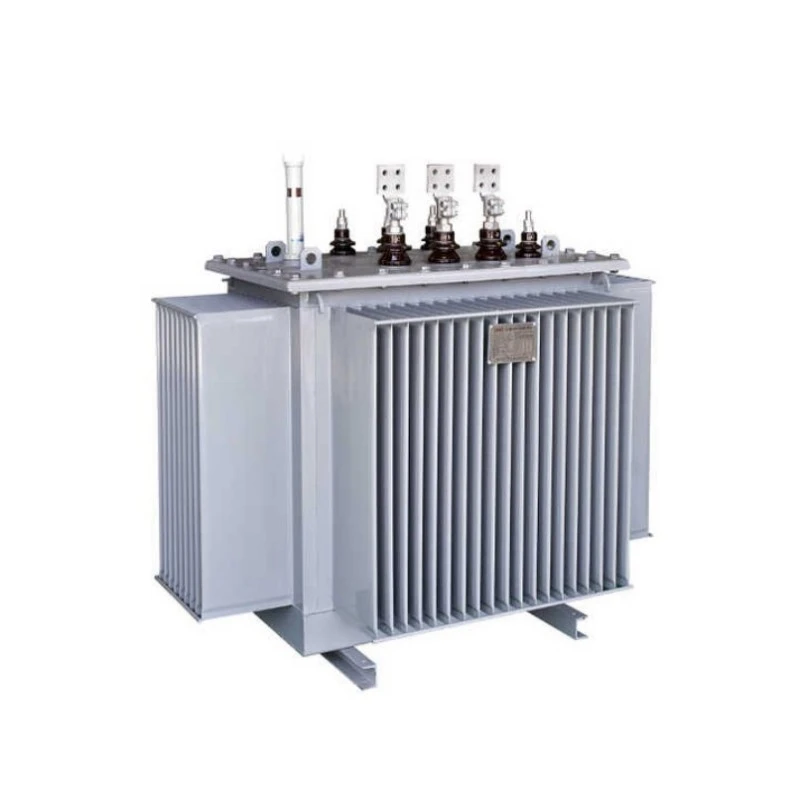

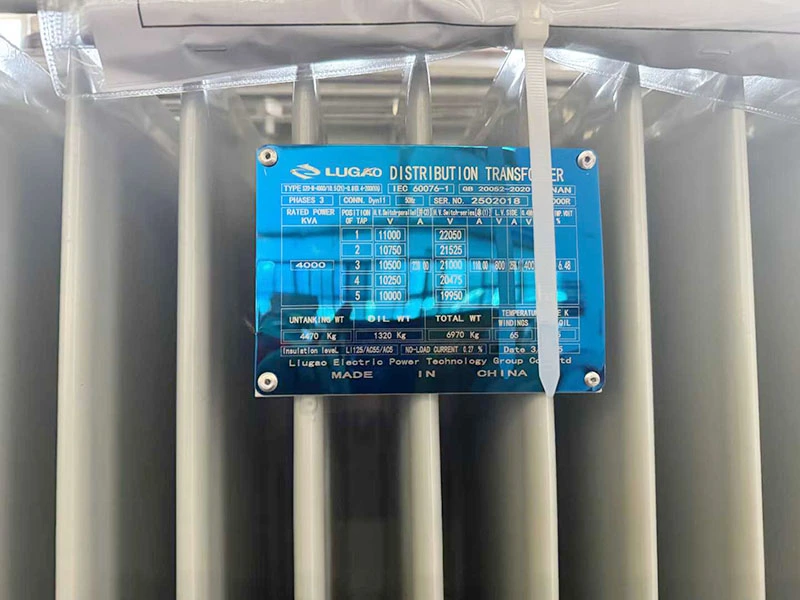

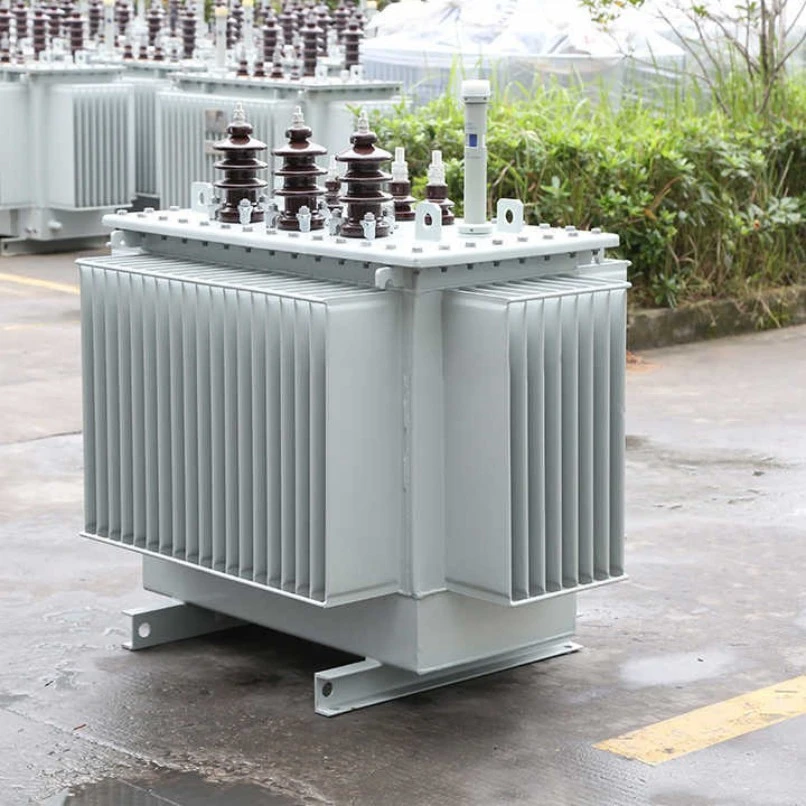

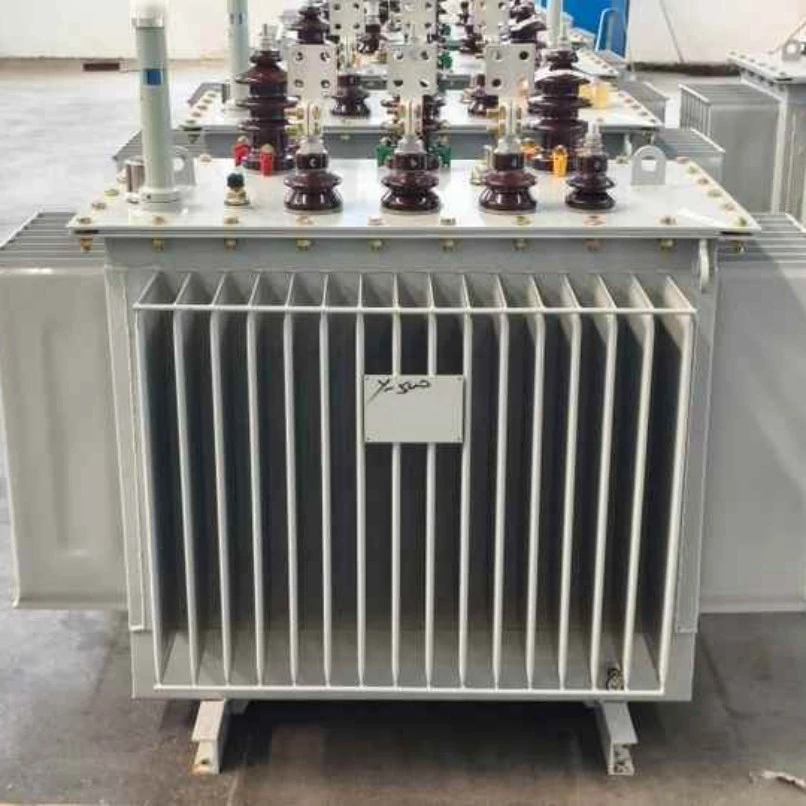

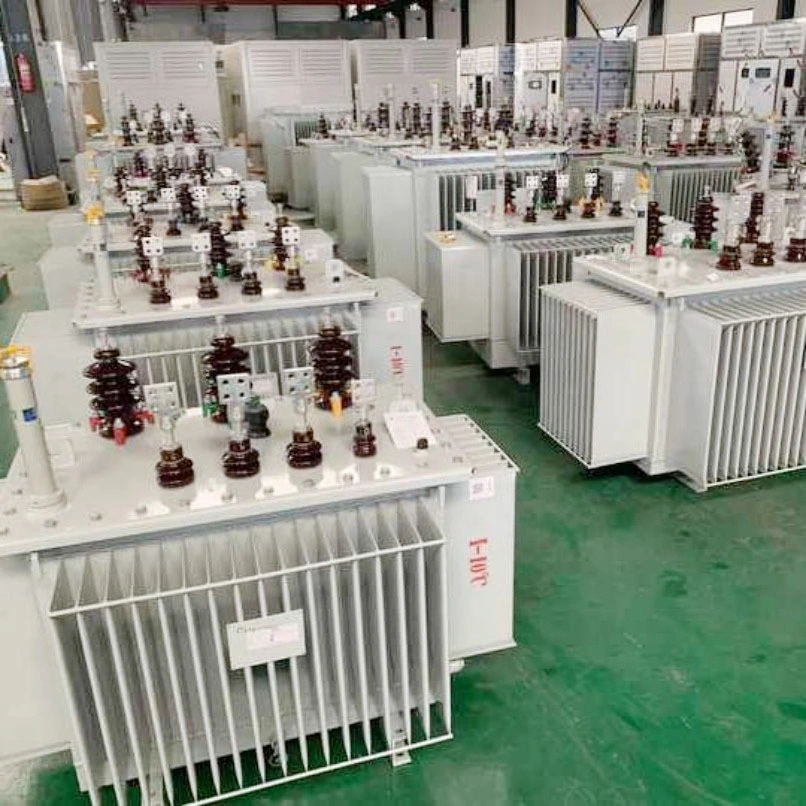

Компактная подстанция S11, электрический масляный трансформатор

Компактный электрический масляный трансформатор S11 нашей компании — это высокоэффективное и энергосберегающее решение, разработанное специально для современных распределительных сетей. Приобретая этот продукт, вы получаете интегрированный блок, сочетающий в себе трансформатор,высоковольтное распределительное устройствои низковольтное распределительное оборудование, что значительно экономит место для установки и затраты на строительство.

В этом продукте используется сердечник из кремниевой стали с низкими потерями и медные обмотки с высокой проводимостью, что приводит к значительно меньшим потерям холостого хода по сравнению с национальными стандартами, что приводит к существенному снижению энергопотребления при длительной эксплуатации. Маслонаполненная система охлаждения обеспечивает превосходный отвод тепла, поддерживая стабильную работу даже в условиях высоких температур и высоких нагрузок. Его компактная модульная структура облегчает транспортировку и установку, а также повышает безопасность обслуживания на месте.

Особенности продукта и применение

Функции

1. Соответствует стандартам ANSI.IEC.GB.SANS. или превосходит их.

2. Безопасное обращение, установка и эксплуатация.

3. Привлекательный современный внешний вид.

4. Разумная структура

5. Полностью герметичный

6. Более высокая надежность системы

7. Высокая безопасность и надежность в эксплуатации.

8. Высокая перегрузочная способность и эффективность.

9. Прочная конструкция с отличной стойкостью к короткому замыканию и термической стойкости.

10. Трансформаторы более эффективны за счет снижения потерь холостого хода и снижения потерь под нагрузкой.

Компактный масляный трансформатор для электрических подстанций S11 Компактный масляный трансформатор для электрических подстанций имеет четыре основных преимущества:

Высокая эффективность и энергосбережение:Благодаря использованию кремнистой стали с низкими потерями и оптимизированной конструкции сердечника потери как при холостом ходу, так и при нагрузке значительно ниже, чем у традиционных продуктов, что соответствует национальным рекомендациям по энергосбережению и существенно снижает эксплуатационные расходы в течение длительной эксплуатации.

Превосходное рассеивание тепла и перегрузочная способность:какмасляный трансформатор, он использует высокоэффективное изоляционное масло в качестве охлаждающей и изолирующей среды, обеспечивая высокую эффективность рассеивания тепла и поддерживая стабильную работу даже при высоких температурах, тяжелых нагрузках или суровых условиях, эффективно продлевая срок службы оборудования.

Компактная конструкция конструкции:Электрические масляные трансформаторы S11 Compact Substation специально разработаны для компактных подстанций, имеют небольшую площадь и компактную конструкцию, которая облегчает установку и обслуживание. Они особенно хорошо подходят для электрораспределительных объектов внутри и снаружи помещений, где пространство ограничено.

Высокая надежность и безопасность:Полностью герметичная конструкция эффективно предотвращает окисление масла и проникновение влаги, обеспечивая отличные изоляционные характеристики и устойчивость к короткому замыканию, гарантируя долгосрочную безопасную и стабильную работу в сложных условиях сети.

Приложение

Нормальные условия эксплуатации трансформатора

1. Высота над уровнем моря ниже 1000м;

2. Температура окружающей среды;

3. Самая высокая температура воздуха +40°С;

4. Самая высокая среднесуточная температура воздуха +30°С;

5. Самая высокая среднегодовая температура воздуха +20°С;

6. Самая низкая температура наружного воздуха -25°С;

Основные сценарии применения

Городские распределительные сети:Подходит для компактных подстанций в жилых, коммерческих зонах и промышленных парках, удовлетворяя потребности в электроэнергии с высокой плотностью.

Новые энергетические проекты:Компактные масляные трансформаторы для электроподстанций S11 широко используются на повышающих или распределительных ступенях фотоэлектрических и ветроэнергетических систем, способных выдерживать суровые внешние условия.

Строительство инфраструктуры:Подходит для мест с высокими требованиями к надежности электроснабжения, таких как аэропорты, метро, ​​больницы и центры обработки данных.

Временное и аварийное электроснабжение:Компактная конструкция, легко транспортируется, подходит для временных подстанций или сценариев аварийного ремонта.

Параметр продукта (спецификация)

Сравнение трансформаторов S11 и S13

Выбор подходящего распределительного трансформатора зависит от целей вашего проекта по энергоэффективности, бюджета и долгосрочных эксплуатационных затрат. Масляные трансформаторы S11 и S13 широко используются в системах распределения электроэнергии, но они рассчитаны на разные приоритеты производительности.

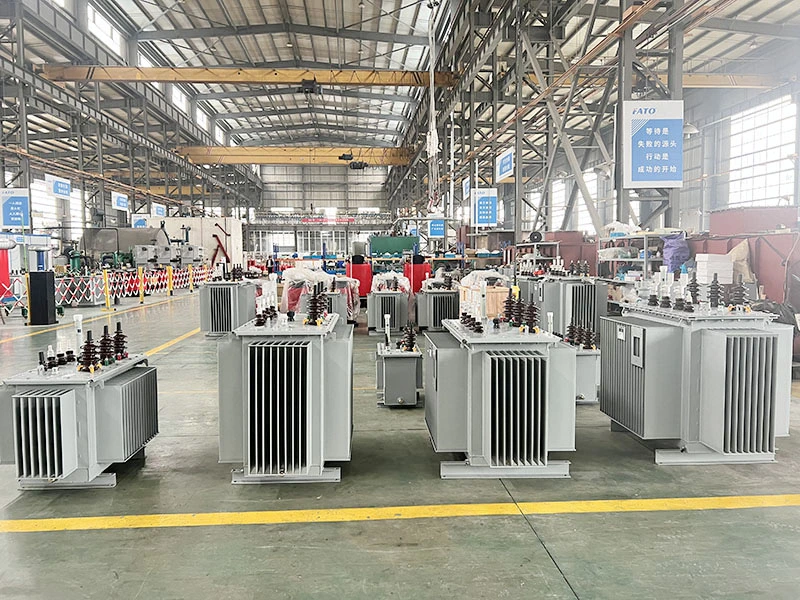

Детали производства

Основной материал и процесс

Сердечник масляного трансформатора для электрических подстанций S11 изготовлен из высокопроницаемой холоднокатаной текстурированной кремнистой стали. Пластины сердечника прецизионно разрезаются и автоматически укладываются друг на друга, чтобы обеспечить плотные соединения и равномерные магнитные пути, что существенно сводит к минимуму ток холостого хода и паразитные потери.

Обмоточная структура

В обмотках как высокого, так и низкого напряжения используются проводники из бескислородной меди, обеспечивающие высокую электропроводность и низкие резистивные потери. Кроме того, обмотки низкого напряжения имеют конфигурацию обмотки из фольги с однородной межслойной изоляцией, что значительно повышает устойчивость к короткому замыканию.

Система изоляции

Высококачественное минеральное изоляционное масло или, опционально, экологически чистая изоляционная жидкость с высокой температурой воспламенения используется для обеспечения превосходной диэлектрической прочности и химической стабильности. Система масляно-бумажной изоляции подвергается строгой вакуумной сушке и заполнению маслом, чтобы гарантировать отсутствие остаточных пузырьков воздуха, достигая начального напряжения частичного разряда, значительно превышающего стандартные требования, тем самым обеспечивая долгосрочную эксплуатационную надежность.

Детали структурного проектирования

Резервуар и уплотнительная конструкция

Резервуар имеет гофрированную панель или встроенный радиатор ребристого типа, отвечающий требованиям к охлаждению и одновременно обеспечивающий эластичную гибкость для автоматического реагирования на колебания объема масла. Полностью герметичная конструкция оснащена предохранительным клапаном и индикатором уровня масла, предотвращающими контакт масла с окружающим воздухом, что позволяет избежать окисления и поглощения влаги, а также продлевает интервалы замены масла.

Компактный интегрированный дизайн

Оптимизированные для компактных подстанций, электрические масляные трансформаторы S11 Compact Substation обеспечивают предустановленную интеграцию с высоковольтными распределительными устройствами и низковольтными распределительными панелями. Внешние размеры точно рассчитаны для минимизации занимаемой площади при соблюдении требований к электрическому зазору и изоляционному расстоянию. Подъемные проушины, монтажные отверстия в основании и методы ввода кабеля стандартизированы для облегчения быстрой установки и подключения на месте.

Конфигурация защиты и управления

Мониторинг и защита температуры

Указатель температуры масла и индикатор температуры обмотки входят в стандартную комплектацию, что позволяет контролировать температуру в реальном времени и предлагает настраиваемые контакты сигнализации и отключения. Для трансформаторов большой мощности дополнительная оптоволоконная система измерения температуры позволяет точно контролировать температуру горячих точек обмоток, обеспечивая поддержку данных для динамического управления нагрузкой.

Защита по давлению и уровню масла

Установлен предохранительный клапан для автоматического сброса давления в случае аномального внутреннего давления в резервуаре, что предотвращает деформацию или разрыв. Указатель уровня масла имеет функцию сигнализации о низком уровне масла, что позволяет своевременно вмешаться в техническое обслуживание или обнаружить утечку.

Гарантия качества и тестирования

Каждый трансформатор перед поставкой проходит комплексные типовые и плановые испытания, включая испытания на потерю холостого хода и потерю нагрузки, испытания на сопротивление короткого замыкания, испытания на устойчивость к наведенному перенапряжению, испытания на частичный разряд и испытания на грозовые импульсы. Все ключевые показатели производительности превосходят требования как национальных стандартов, так и спецификаций МЭК, обеспечивая длительную стабильную работу в сложных полевых условиях.

Почему стоит выбрать Lugao Power?

Благодаря передовым производственным возможностям и строгой системе управления качеством Lugao Power предоставляет клиентам по всему миру надежные решения в области оборудования для распределения электроэнергии.

Специализированный производитель— Лугао имеет более чем 10-летний опыт работы в секторе оборудования для передачи и распределения электроэнергии, специализируясь на разработке и производстве масляных трансформаторов,трансформаторы сухого типа, сборные подстанции, распределительные устройства среднего и высокого напряжения.

Строгий контроль качества— Каждый масляный трансформатор серии S11 перед отправкой с завода проходит комплексные плановые испытания, включая испытания на холостом ходу и при потере нагрузки, испытания на сопротивление изоляции, измерения сопротивления обмоток, испытания на выдерживаемое диэлектрическое напряжение и заводские приемочные испытания, чтобы гарантировать надежность во время эксплуатации на месте эксплуатации.

Индивидуальные инженерные решения— Мы предлагаем услуги по индивидуальной настройке номинальных напряжений, мощности, групп соединений, методов охлаждения, конструкций корпусов и конфигураций установки для удовлетворения потребностей различных секторов, включая коммунальные услуги, промышленность, возобновляемые источники энергии и инфраструктурные проекты.

Энергоэффективный дизайн— Наши трансформаторы производятся с использованием высококачественных холоднокатаных листов кремнистой стали с ориентированной зернистой структурой и медных обмоток с высокой проводимостью, что позволяет снизить энергопотребление, повысить эксплуатационную эффективность и снизить общую стоимость владения на протяжении всего жизненного цикла.

Соответствие международным стандартам—— Наша продукция производится в соответствии с сертифицированной системой управления качеством ISO и соответствует стандартам IEC, GB и другим соответствующим международным стандартам. Протоколы типовых испытаний и техническая документация предоставляются по запросу.

Надежные глобальные поставки—— Опираясь на опытную команду инженеров и экспортеров, Lugao предоставляет клиентам по всему миру технические консультации, быстрые расценки, гибкие услуги OEM/ODM, безопасную упаковку и оперативную послепродажную поддержку.

Послепродажное обслуживание продукта

1. После того, как трансформатор установлен и введен в эксплуатацию на месте, он гарантированно герметичен, а краска гарантированно не отслаивается и не выцветает. Предоставляется гарантия 5 лет; Любые проблемы с качеством, возникающие при нормальном использовании в течение гарантийного срока, покрываются гарантией.

2. На все масляные трансформаторы компактной подстанции S11 распространяется пожизненное обслуживание, что гарантирует полноту аксессуаров.

3. Срок службы не менее 30 лет.

4. В случае сбоя оборудования поставщик ответит в течение одного часа с момента получения уведомления от покупателя и направит технический персонал на объект в течение 24 часов внутри страны.

Обязательства по обслуживанию

1. Компактный масляный трансформатор для подстанции S11 производится в строгом соответствии с требованиями системы управления качеством ISO 9001-2008, что гарантирует 100% соответствие продукта стандартам качества еще до отправки с завода.

2. Наша компания предоставляет комплексное предпродажное, продажное и послепродажное обслуживание для обеспечения удовлетворенности клиентов.

2. Наша компания предоставляет гарантию 60 месяцев. В случае каких-либо проблем с качеством мы бесплатно отремонтируем или заменим товар, гарантируя 100% удовлетворенность клиентов.

Проектирование и испытания трансформаторов должны соответствовать следующим стандартам:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Силовые трансформаторы》

GB/T6451-2015 《Спецификации и технические требования к масляным силовым трансформаторам》

JB/T3837-2010 《Метод составления обозначений типа трансформаторной продукции》

GB/T311.1-3.11-97 《Методы согласования изоляции и высоковольтных испытаний оборудования для передачи и преобразования высокого напряжения》

GB10237-88 《Уровни изоляции и диэлектрические испытания силовых трансформаторов – воздушные зазоры внешней изоляции》

GB7595-87 《Стандарт качества трансформаторного масла при эксплуатации》

GB7328-87 《Измерение уровня звука трансформаторов》

GB7534-87 《Измерение частичного разряда》

GB/T15164-94 《Руководство по загрузке масляных силовых трансформаторов》

DL/T586-95 《Техническое руководство по производственному надзору пользователей энергетического оборудования》

GB/T311.1-3.11-97 《Методы согласования изоляции и высоковольтных испытаний оборудования для передачи и преобразования высокого напряжения》

GB2536-1990 《Трансформаторное масло》

JB/T56011-92 《Классификация качества продукции для масляных силовых трансформаторов》

ZBK41005-89 《Уровень шума трансформаторов 6–220 кВ》
