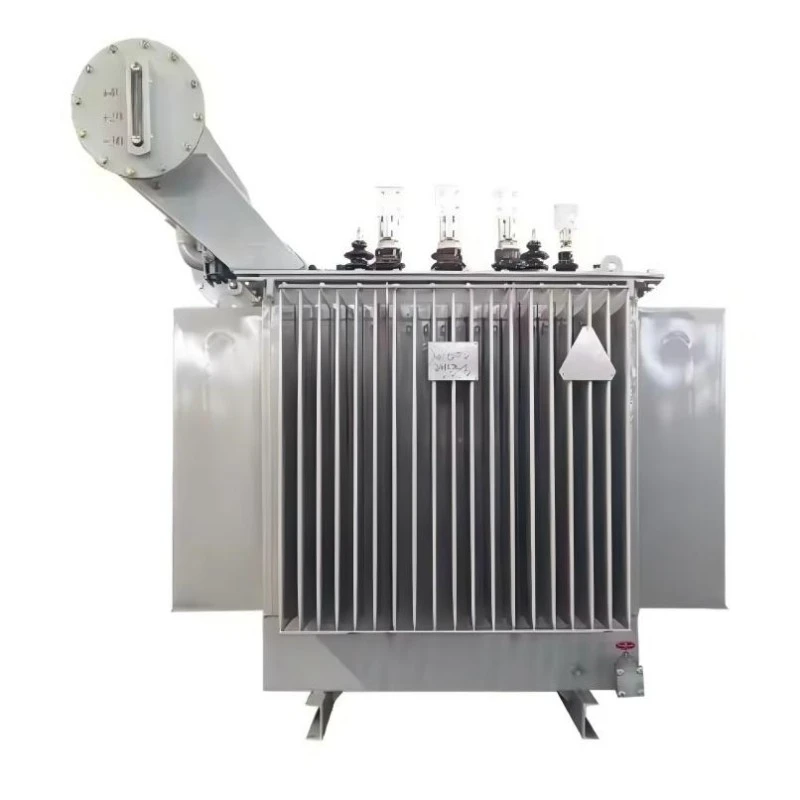

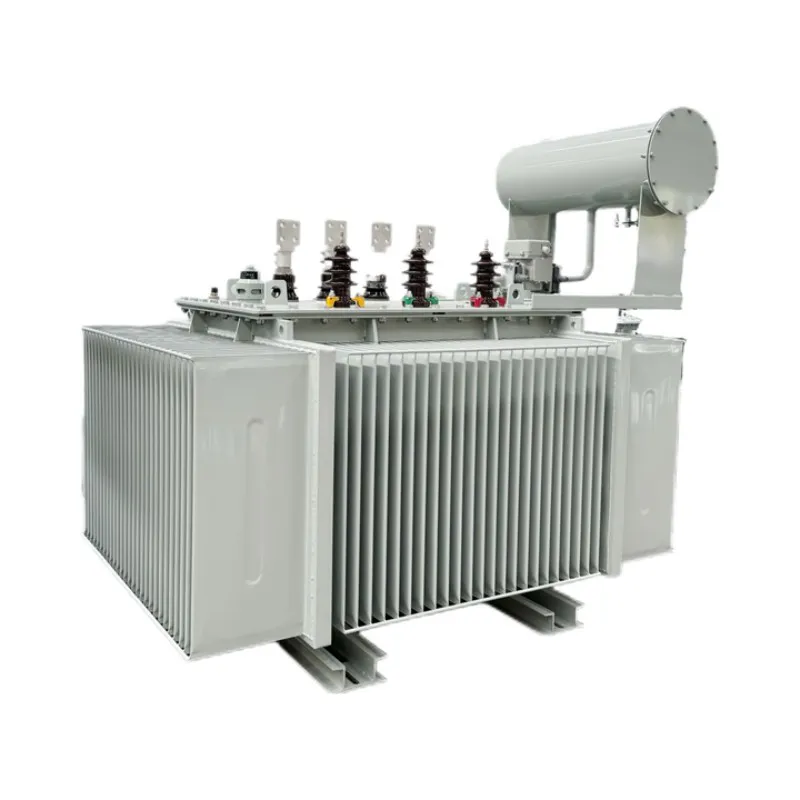

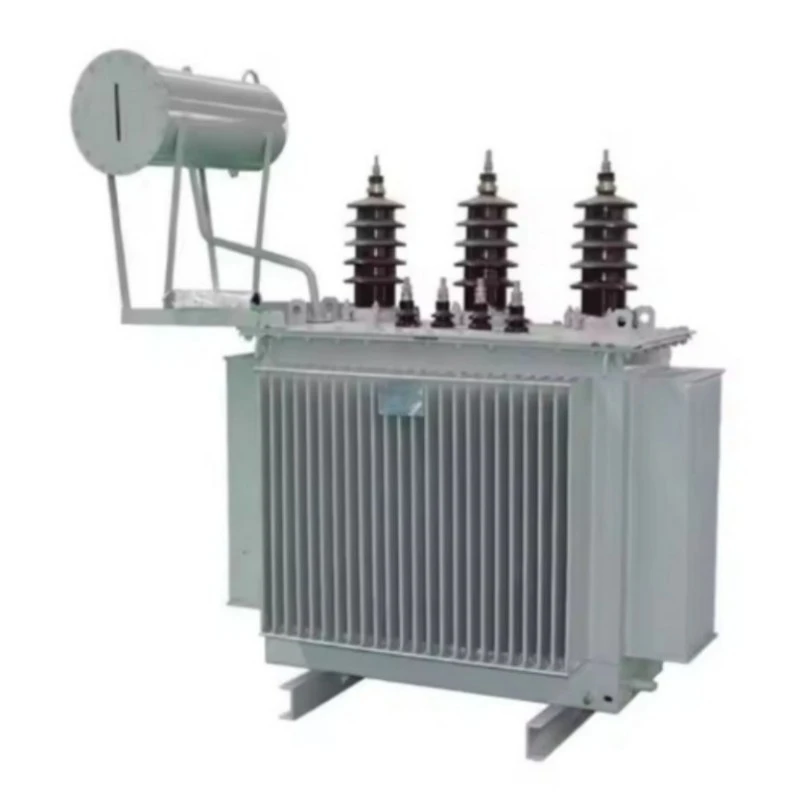

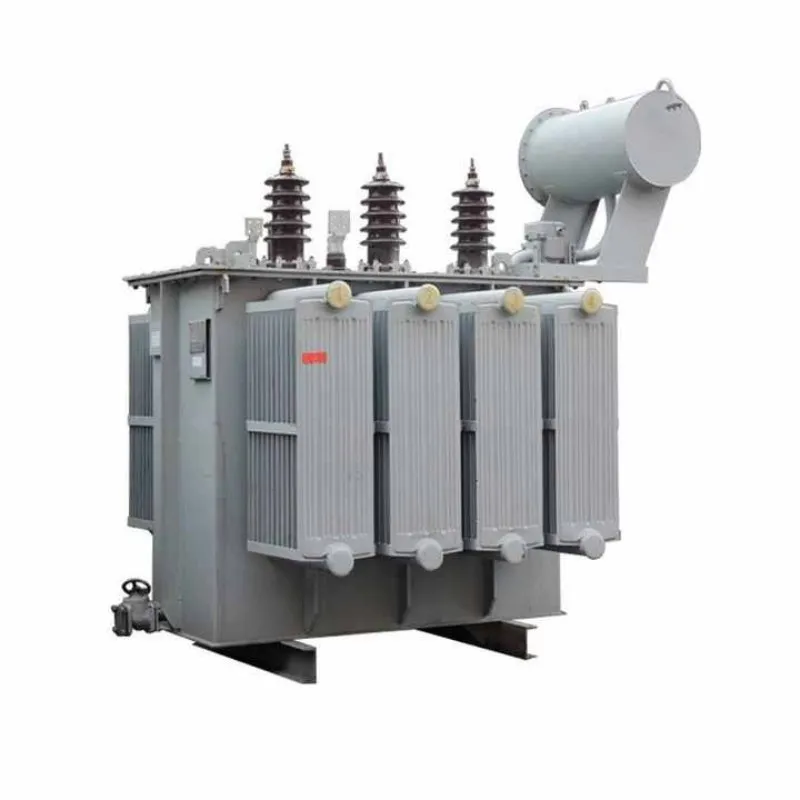

Полностью герметичный трехфазный энергосберегающий трансформатор для установки вне помещений

Полностью герметичный трехфазный энергосберегающий трансформатор для наружного применения — это распределительное устройство нового поколения, тщательно разработанное для преобразования электроэнергии среднего напряжения (например, 10 кВ или 35 кВ) в безопасную мощность низкого напряжения (400 В/230 В) для промышленного, коммерческого и жилого применения. В отличие от традиционных трансформаторов, требующих регулярного отбора проб масла и технического обслуживания, этот агрегат оснащен прочным, герметично закрытым резервуаром, который полностью изолирует изолирующее масло от атмосферы. Такая конструкция предотвращает окисление масла и проникновение влаги, которые являются основными причинами ухудшения качества и выхода из строя изоляции.

В основе этого трансформатора лежит высокопроницаемая холоднокатаная текстурованная кремниевая сталь с усовершенствованной конструкцией ступенчатого соединения внахлест. Эта технология сводит к минимуму магнитный гистерезис и потери на вихревые токи, достигая значений потерь на холостом ходу, которые значительно превышают национальные стандарты энергоэффективности. Устройство оптимизировано для наружной установки и обеспечивает превосходную устойчивость к экстремальным температурам, пыли и влажности, что делает его краеугольным камнем современной распределительной сети, не требующей особого обслуживания.

Особенности продукта и применение

Ключевые особенности

Эксплуатация без технического обслуживания: полностью герметичный гофрированный резервуар исключает необходимость в расширителе и сапуне, предотвращая старение масла и сокращая затраты на техническое обслуживание.

Исключительная энергоэффективность: снижает потери холостого хода до 20% по сравнению со стандартными трансформаторами серии S11 благодаря оптимизированному сердечнику и медным обмоткам с высокой проводимостью.

Превосходная перегрузочная способность:масляная система охлаждения(ОНАН) обеспечивает стабильную работу при длительно высоких нагрузках и пиковых скачках спроса.

Надежность и долговечность на открытом воздухе: благодаря погодостойкому покрытию и защите IP54 он выдерживает экстремальные температуры (от -25°C до +40°C), влажность и воздействие ультрафиолета.

Высокая устойчивость к короткому замыканию: Механически усиленные обмотки с прочной системой зажима обеспечивают безопасность и надежность при сбоях в сети.

Основные сценарии применения

Городские и сельские электросети: идеально подходят для компактных подстанций в жилых кварталах, коммерческих центрах и проектах электрификации сельской местности, где необходимо надежное оборудование, не требующее особого обслуживания. Полностью герметичный трехфазный энергосберегающий трансформатор для наружного применения отлично подходит для таких условий.

Промышленные парки и заводы: Обеспечивает стабильное питание для тяжелого оборудования, технологических линий и производственных предприятий, легко справляясь с переменными нагрузками.

Интеграция возобновляемых источников энергии: идеально подходит для солнечных ферм и ветряных электростанций, где долговечность и высокая эффективность на открытом воздухе имеют решающее значение для повышения напряжения для подключения к сети.

Инфраструктурные проекты: развертываются в аэропортах, метро, ​​центрах обработки данных и больницах, где надежность электроснабжения не подлежит обсуждению.

Временное и аварийное питание. Компактность и прочная конструкция делают его идеальным для временных подстанций или мест аварийного ремонта.

Параметр продукта (спецификация)

Детали производства

Основной материал и производственный процесс

Сердечник этого трансформатора изготовлен из высокопроницаемой холоднокатаной текстурированной кремнистой стали. Пластины разрезаются с высокой точностью и укладываются друг на друга с использованием ступенчатого соединения внахлестку под углом 45°, что обеспечивает плотно интегрированную магнитную цепь. Этот метод сводит к минимуму потери на вихревые токи и уменьшает ток намагничивания, что составляет основу его энергосберегающих возможностей. Сердечник закреплен полусухой стеклянной лентой для снижения вибрации и обеспечения бесшумной работы.

Обмоточная структура

Обмотки как высокого, так и низкого напряжения изготовлены из проводников из бескислородной меди, выбранной из-за их высокой проводимости и низких резистивных потерь. Низковольтная обмотка имеет конфигурацию, намотанную из фольги, с продольными масляными каналами, что не только улучшает рассеивание тепла, но и обеспечивает превосходную механическую прочность, позволяющую противостоять силам короткого замыкания.

Резервуар и технология уплотнения

Отличительной особенностью этого трансформатора является его полностью герметичный гофрированный бак. В отличие от традиционных конструкций, гофрированные панели расширяются и сжимаются, приспосабливаясь к изменениям объема масла из-за колебаний температуры, что устраняет необходимость в традиционном расширителе. Это создает полностью закрытую систему, предотвращающую контакт изоляционного масла с внешним воздухом, тем самым исключая окисление, поглощение влаги и образование осадка. Клапан сброса давления и высокоточный указатель уровня масла входят в стандартную комплектацию системы безопасности.

Система изоляции

В полностью герметичном трехфазном энергосберегающем трансформаторе для наружного применения используется высококачественное минеральное изоляционное масло, которое подвергается тщательной вакуумной сушке и заполнению маслом. Это гарантирует отсутствие остаточного воздуха или влаги внутри резервуара, обеспечивая высокое начальное напряжение частичного разряда и гарантируя долговременную диэлектрическую надежность.

Гарантия качества и сертификация

Сертификаты: ISO 9001:2008, CE и подробные отчеты о типовых испытаниях национальных центров испытаний трансформаторов.

Плановые испытания: каждое устройство проходит 100% заводские испытания, включая испытания на потерю холостого хода, потерю нагрузки, сопротивление короткого замыкания, устойчивость к наведенному перенапряжению и испытания на частичный разряд.

Контроль качества: Наш производственный процесс включает в себя мониторинг сборки сердечника, обмотки и окончательной сборки в режиме реального времени, чтобы гарантировать соответствие каждого трансформатора нашим строгим стандартам качества.

Почему стоит выбрать Lugao Power?

Выбор Lugao Power означает инвестирование в продукт, рассчитанный на долговечность. Наш опыт в производстве полностью герметичных трехфазных энергосберегающих трансформаторов для наружного применения гарантирует, что вы получите устройство, которое не только соответствует вашим электрическим требованиям, но также способствует снижению выбросов углекислого газа и сокращению эксплуатационных бюджетов.

Послепродажное обслуживание

5-летняя гарантия: Мы гарантируем отсутствие утечек и отслоений краски. Любой производственный дефект при нормальном использовании подлежит бесплатному ремонту или замене.

Пожизненная сервисная поддержка: Запасные части и техническая поддержка доступны в течение всего срока службы трансформатора.

30-летний срок службы: Изготовлен из высококачественных материалов, обеспечивающих надежную работу в течение трех десятилетий.

Быстрое реагирование: в случае сбоя оборудования наша команда реагирует в течение одного часа с момента уведомления и отправляет технический персонал на объект в течение 24 часов внутри страны.

Упаковка и доставка

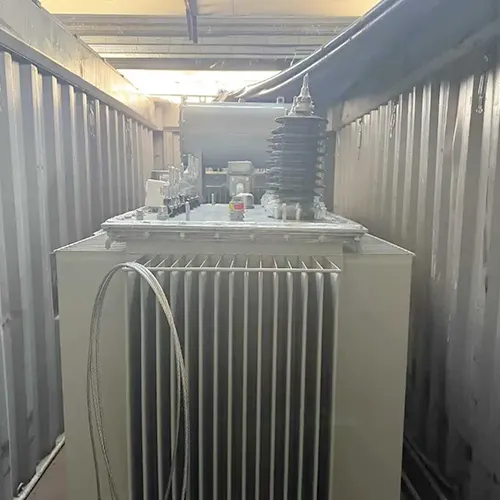

Упаковка: Полностью герметичный трехфазный энергосберегающий трансформатор для наружного применения надежно упакован в устойчивый к атмосферным воздействиям деревянный ящик или обернут для оптимальной защиты во время транспортировки.

Состояние при транспортировке: Поставляется заправленным маслом с полностью герметичным баком, сопровождаемым протоколами заводских испытаний, руководствами по установке и подробными габаритными чертежами.

Стандартные аксессуары: Каждое устройство включает в себя указатель уровня масла, предохранительный клапан, стрелочный термометр, втулки высокого и низкого напряжения, болты заземления и полный комплект крепежа для установки.

Вопросы и ответы: часто задаваемые вопросы

Вопрос 1: Что такое полностью герметичный трехфазный энергосберегающий трансформатор для наружного применения?

A1: Это распределительный трансформатор, предназначенный для использования на открытом воздухе с герметичным баком. В отличие от традиционных агрегатов с маслорасширителем, такая конструкция предотвращает контакт изоляционного масла с воздухом, исключая риск окисления и поглощения влаги, что значительно сокращает объем технического обслуживания и продлевает срок его службы.

Вопрос 2: Как этот трансформатор экономит энергию по сравнению со старыми моделями?

A2: Экономия энергии достигается за счет использования зернистой кремнистой стали с высокой проницаемостью и оптимизированной структуры соединения сердечника. Это снижает потери холостого хода (гистерезис и вихревые токи) более чем на 15-20% по сравнению с обычными трансформаторами серий S9 или S11, что приводит к существенному сокращению счетов за электроэнергию в течение срока службы устройства.

В3: Действительно ли этот трансформатор не требует обслуживания?

A3: Да, при нормальных условиях эксплуатации. Поскольку в полностью герметичном трехфазном энергосберегающем трансформаторе для установки вне помещений используется гофрированный резервуар без сапуна, масло никогда не разлагается под воздействием воздуха или влаги. Это устраняет необходимость периодической проверки, фильтрации или замены масла, которая требуется для обычных трансформаторов.

В4: Может ли этот трансформатор безопасно выдерживать короткое замыкание?

А4: Абсолютно. Он разработан с механически усиленными обмотками с использованием низковольтных катушек с обмоткой из фольги и надежной системой зажима. Все устройства подвергаются строгим испытаниям на удар от короткого замыкания на этапе типовых испытаний, чтобы гарантировать, что они могут выдерживать неисправности сети без повреждений.
