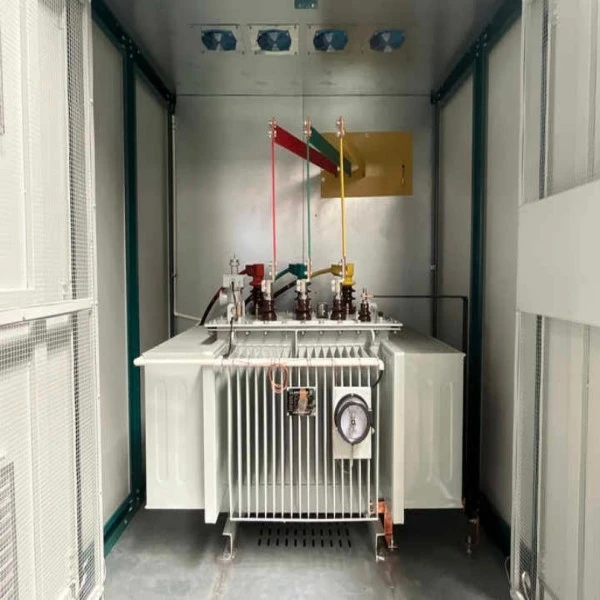

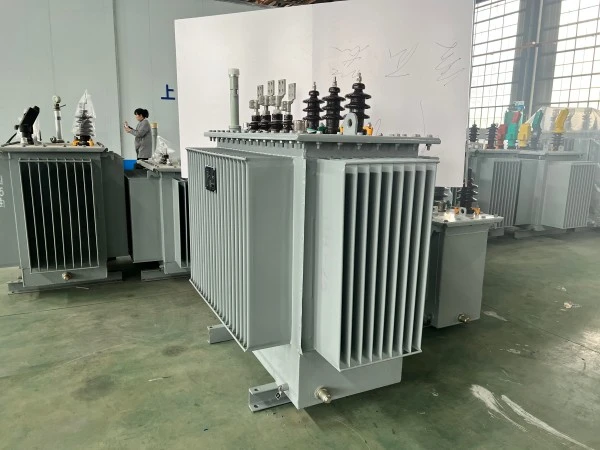

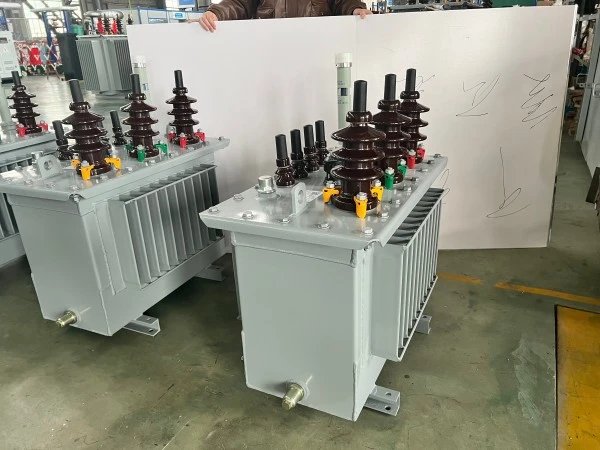

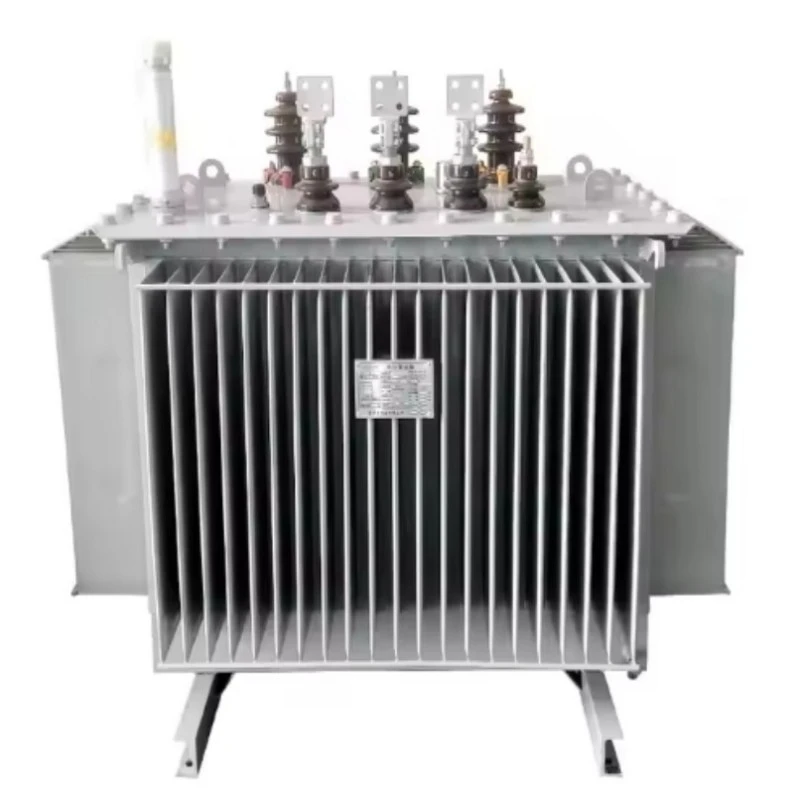

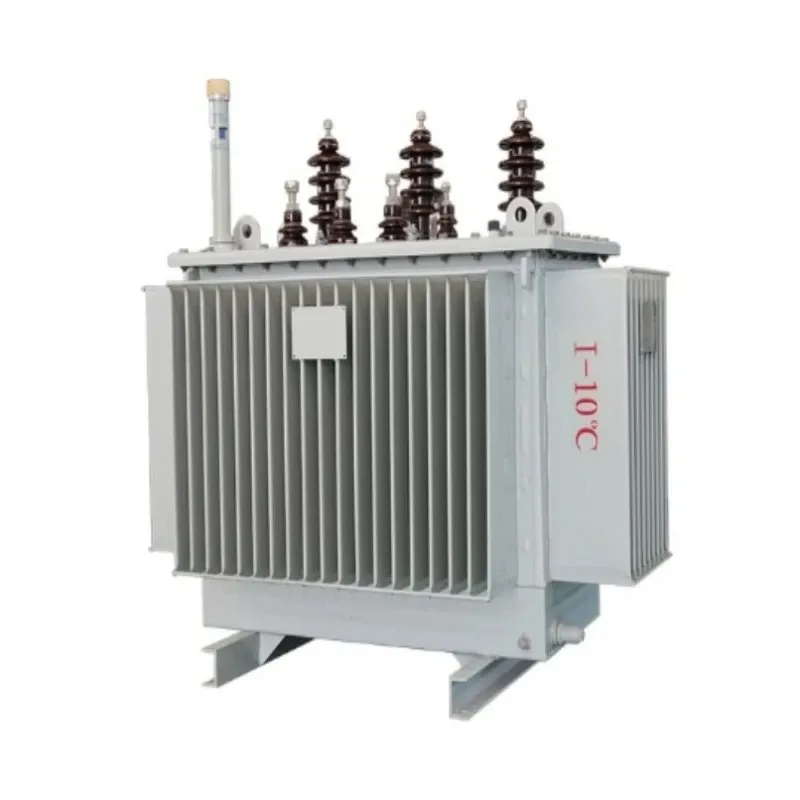

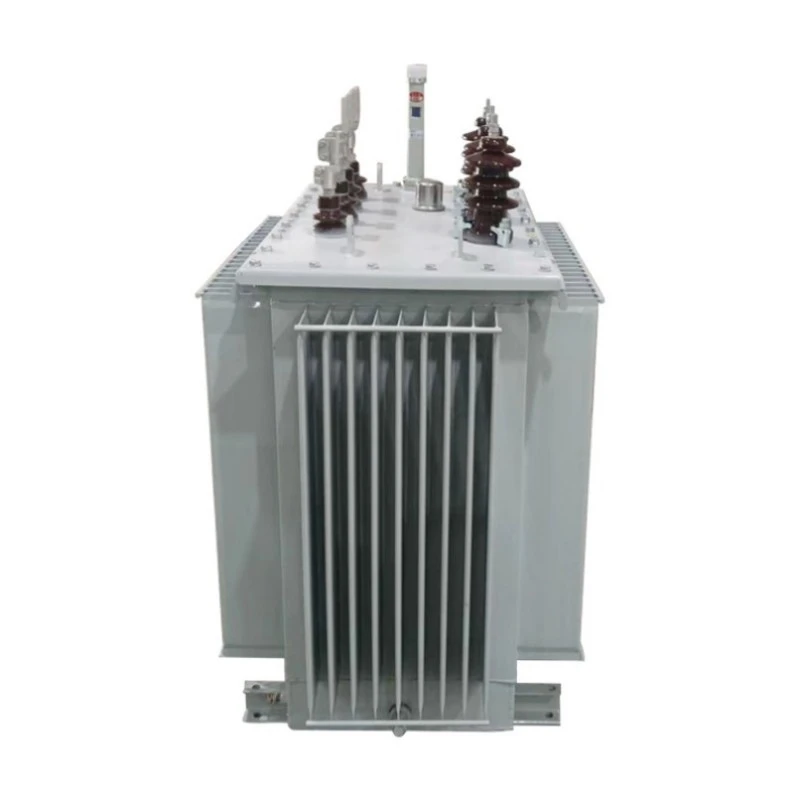

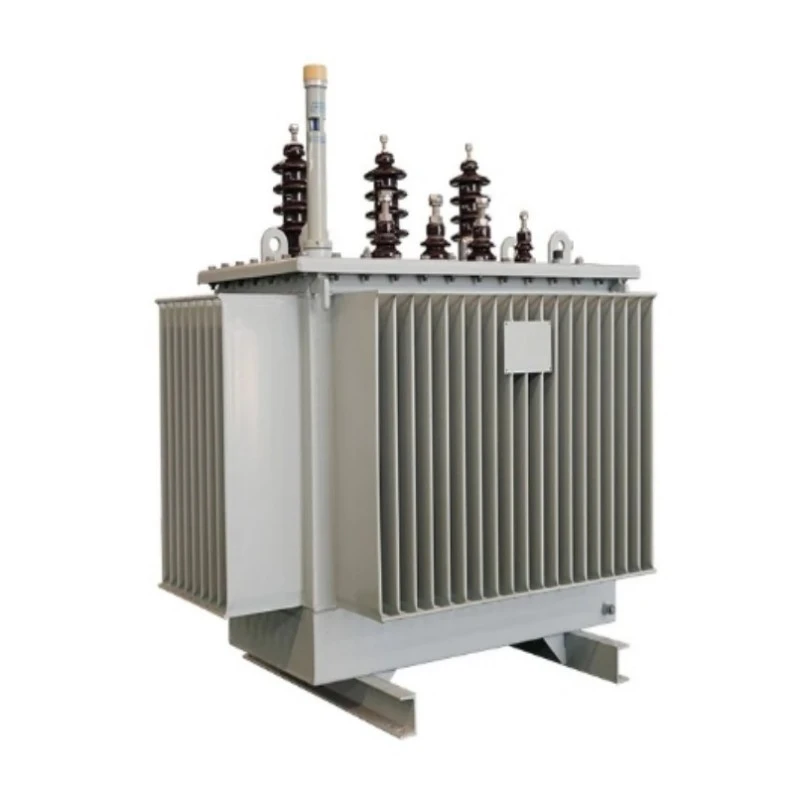

S13 Однофазный масляный электрический трансформатор

Однофазный масляный электрический трансформатор S13 специально разработан для однофазных источников питания, таких как электрификация сельской местности, распределительные сети на опорах в жилых домах и легкие коммерческие предприятия. Приобретая этот продукт, вы получаете высокоэффективный трансформатор с низкими потерями, который значительно снижает потери холостого хода по сравнению с обычными трансформаторами.S9исерия S11, обеспечивая измеримую экономию энергии в течение всего срока службы.

Этот трансформатор оснащен сердечником из текстурированной кремнистой стали с высокой проницаемостью и ступенчатым соединением внахлест или, опционально, сердечником из аморфного сплава для еще более низких потерь. Маслонаполненная система охлаждения обеспечивает превосходное управление температурой, а полностью герметичная гофрированная конструкция резервуара предотвращает окисление масла и попадание влаги, что значительно снижает требования к техническому обслуживанию. Его компактная и легкая конструкция облегчает установку и транспортировку на опоре.

Особенности продукта и применение

Функции

Соответствует стандартам IEC, ANSI, GB и SANS или превосходит их.

Сверхнизкие потери на холостом ходу, до 30 % ниже, чем у серии S11.

Полностью герметичная конструкция резервуара из гофрированного картона без расширительного бака.

Высокая перегрузочная способность и превосходная термическая стабильность.

Низкий уровень шума, идеально подходит для жилых помещений.

Отличная устойчивость к короткому замыканию

Компактный и легкий для установки на столбе или платформе.

Широкий диапазон отводов напряжения для гибкости сети

Доступны экологически чистые варианты изоляционного масла.

Работа без обслуживания при нормальных условиях эксплуатации

Вопросы и ответы: ключевые сведения о продукте

Вопрос: Что такое однофазный масляный трансформатор?

А: Аоднофазный масляный трансформатор Это тип распределительного трансформатора, в котором для охлаждения и изоляции используется изоляционное масло, и он предназначен для работы в однофазных электрических системах. Он обычно используется в жилых районах, в сельской местности, а также в легких коммерческих целях, где трехфазное питание не требуется. Масляная иммерсия обеспечивает превосходное рассеивание тепла и защищает внутренние компоненты от факторов окружающей среды.

Вопрос: Как серия S13 обеспечивает более высокую энергоэффективность, чем предыдущие модели?

Ответ: Серия S13 достигает более высокой эффективности благодаря двум ключевым достижениям: во-первых, использование высокопроницаемой холоднокатаной текстурированной кремниевой стали со ступенчатой ​​структурой сердечника внахлестку, что значительно снижает гистерезис и потери на вихревые токи. Во-вторых, дополнительные сердечники из аморфного сплава дополнительно сокращают потери холостого хода до 50% по сравнению с обычной кремнистой сталью. Эти улучшения приводят к тому, что значения потерь на холостом ходу на 30% ниже, чем у серии S11, и намного ниже национальных энергетических стандартов.

Вопрос: Почему для однофазных трансформаторов важна полностью герметичная конструкция?

Ответ: Однофазные трансформаторы часто устанавливаются на открытом воздухе в районах с переменными погодными условиями. Полностью герметичный резервуар из гофрированного картона устраняет необходимость в расширителе и предотвращает прямой контакт между изоляционным маслом и атмосферным воздухом. Это останавливает поглощение влаги и окисление масла, которые являются основными причинами ухудшения изоляции. В результате трансформатор не требует замены масла или технического обслуживания в течение всего срока службы, что значительно снижает эксплуатационные расходы.

Вопрос: Можно ли использовать этот трансформатор в возобновляемых источниках энергии?

А: Да. Однофазный масляный трансформатор S13 хорошо подходит для небольших систем возобновляемой энергии, таких как солнечные установки на крыше, микрогидроэлектростанции и системы хранения энергии в жилых домах. Его высокая эффективность и способность справляться с колебаниями напряжения делают его идеальным для повышения или понижения мощности в установках распределенной генерации.

Основные сценарии применения

Сельская электрификация:Обеспечивает надежное однофазное электроснабжение отдаленных деревень, ферм и сельскохозяйственных предприятий с минимальными потерями.

Распределение на столбе для жилых помещений:Идеально подходит для жилых районов, где однофазное питание является стандартным, предлагая компактные размеры и низкий уровень шума.

Легкие коммерческие здания:Используется в небольших магазинах, офисах и сельских коммерческих центрах, требующих эффективного распределения электроэнергии.

Интеграция возобновляемых источников энергии:Подходит для повышения напряжения бытовых солнечных фотоэлектрических систем или понижения напряжения мини-сетей.

Временная строительная мощность:Легкая конструкция позволяет легко развертывать его для временных нужд в электроснабжении на строительных площадках.

Параметр продукта (спецификация)

Таблица: Однофазный масляный трансформатор S13 – типовые характеристики (11 кВ/0,23 кВ или 0,4 кВ)*

Детали производства

Основной материал и процесс

Сердечник однофазного масляного электрического трансформатора S13 изготовлен из высокопроницаемой холоднокатаной текстурованной кремниевой стали со ступенчатым соединением внахлестку под углом 45°. Для применений, требующих максимальной эффективности, доступен сердечник из аморфного сплава, снижающий потери холостого хода до 50% по сравнению с обычной кремнистой сталью. Сердцевина вырезана с высокой точностью и уложена полусухой стеклянной лентой для минимизации вибрации и шума.

Обмоточная структура

Обмотки как высокого, так и низкого напряжения намотаны из жил из бескислородной меди, что обеспечивает высокую проводимость и минимальные резистивные потери. Обмотка низкого напряжения имеет фольгированную или спиральную структуру с продольными масляными каналами, что значительно повышает механическую прочность и устойчивость к короткому замыканию.

Изоляция и система охлаждения

В качестве стандартной охлаждающей и диэлектрической среды используется высококачественное минеральное изоляционное масло. По запросу предоставляются экологически чистые изоляционные жидкости с высокой температурой воспламенения. Система масляно-бумажной изоляции подвергается строгой вакуумной сушке и заполнению маслом, устраняя остаточную влагу и пузырьки воздуха, обеспечивая начальное напряжение частичного разряда, значительно превышающее стандартные требования.

Резервуар и уплотнение

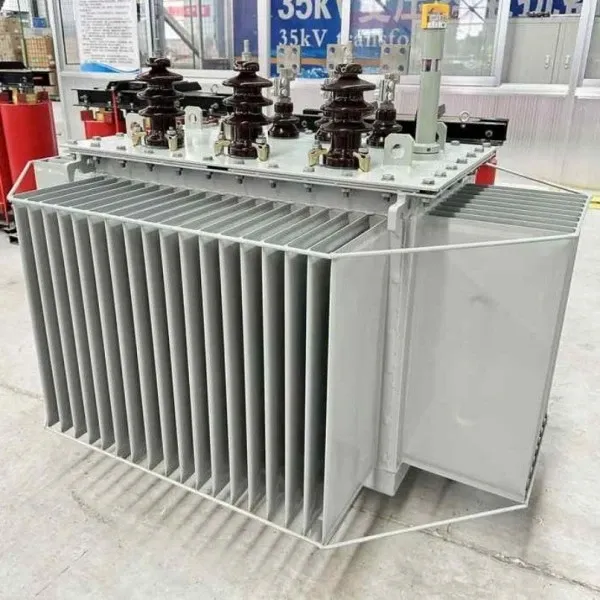

Резервуар имеет конструкцию гофрированной панели, которая обеспечивает как рассеивание тепла, так и компенсацию теплового расширения, устраняя необходимость во внешнем расширителе. Полностью герметичная конструкция предотвращает окисление масла и попадание влаги, обеспечивая работу без технического обслуживания в течение всего срока службы трансформатора. Клапан сброса давления и указатель уровня масла входят в стандартную комплектацию системы безопасности.

Вопросы и ответы: Производство и качество

Вопрос: Какие испытания качества проводятся на каждом трансформаторе?

О: Каждый однофазный трансформатор S13 перед поставкой проходит комплексный комплекс плановых и типовых испытаний, включая измерения потерь холостого хода и потерь нагрузки, испытания импеданса при коротком замыкании, испытания на устойчивость к наведенному перенапряжению, испытания частичного разряда и испытания грозовым импульсом. Все результаты испытаний документируются и отслеживаются.

Вопрос: Как конструкция гофрированного резервуара повышает надежность?

Ответ: Конструкция гофрированного резервуара выполняет три важные функции: увеличивает площадь поверхности для эффективного рассеивания тепла, обеспечивает гибкую способность к расширению, приспосабливаясь к изменениям объема масла в зависимости от температуры, и создает полностью герметичную среду, изолирующую масло от внешних загрязнений. Это устраняет необходимость в маслорасширителе и системе сапуна, уменьшая потенциальные точки отказа и упрощая техническое обслуживание.

Вопрос: Каков ожидаемый срок службы этого трансформатора?

О: При нормальных условиях эксплуатации однофазный масляный электрический трансформатор S13 рассчитан на срок службы не менее 30 лет. Полностью герметичная конструкция и высококачественные материалы обеспечивают долгосрочную надежность без необходимости замены масла или обслуживания активной зоны.

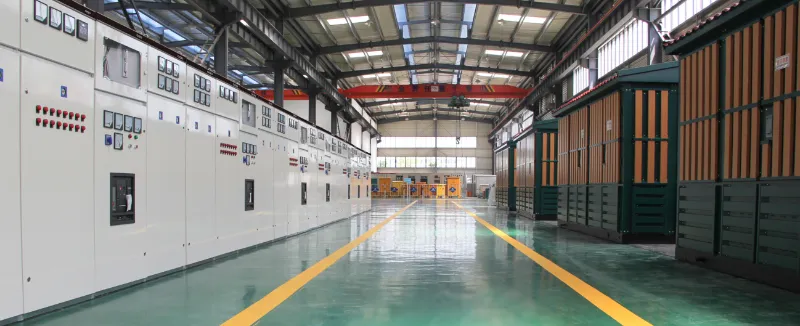

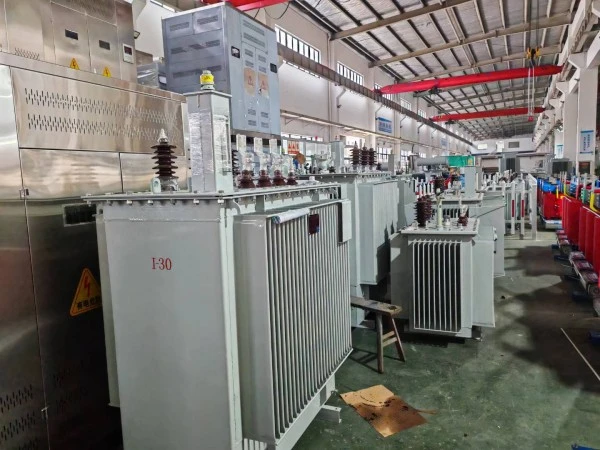

Производственные возможности

Лугао Пауэр управляет современными линиями по производству трансформаторов, оснащенными передовым оборудованием для намотки, резки сердечника, вакуумной сушки и испытательного оборудования. Мы поддерживаем OEM и ODM-производство и предоставляем индивидуальные решения по напряжению, мощности, частоте и международным стандартам, обеспечивая стабильное качество и надежную доставку.

Послепродажное обслуживание продукта

После установки и ввода в эксплуатацию трансформатор гарантированно герметичен, краска гарантированно не облезает и не выцветает. Предоставляется 5-летняя гарантия и пожизненная техническая поддержка; любые проблемы с качеством, возникающие при нормальном использовании в течение гарантийного срока, будут покрыты.

На все однофазные трансформаторы S13 распространяется пожизненная сервисная поддержка, обеспечивающая долгосрочную доступность запасных частей и техническую помощь.

Срок службы не менее 30 лет при соблюдении определенных условий эксплуатации.

В случае сбоя оборудования поставщик ответит в течение одного часа с момента получения уведомления от покупателя и направит технический персонал на объект в течение 24 часов внутри страны.

Обязательства по обслуживанию

Однофазный масляный электрический трансформатор S13 производится в строгом соответствии с требованиями системы управления качеством ISO 9001:2015/2018, гарантируя, что продукт на 100% соответствует стандартам качества еще до отправки с завода.

Наша компания обеспечивает комплексное предпродажное, послепродажное и послепродажное обслуживание для обеспечения удовлетворенности клиентов.

Наша компания предлагает 5-летнюю гарантию и пожизненную техническую поддержку. В случае каких-либо проблем с качеством мы бесплатно отремонтируем или заменим товар, гарантируя 100% удовлетворенность клиентов.

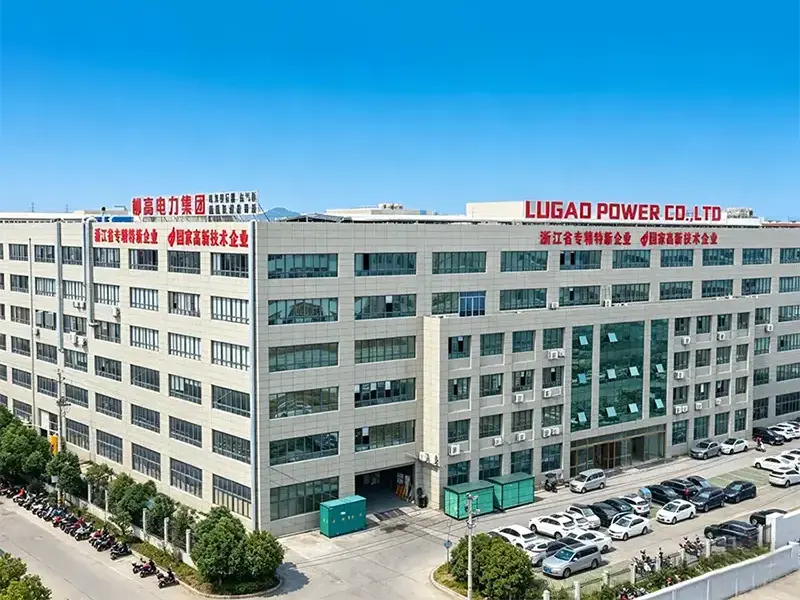

Заводская сила

Имея многолетний опыт производства оборудования для передачи и распределения электроэнергии,Лугао Пауэрсоздала профессиональную производственную базу, занимающуюся поставкой надежных трансформаторных решений для глобальных коммунальных компаний, EPC-подрядчиков, промышленных объектов и проектов возобновляемой энергетики.

Почему клиенты со всего мира выбирают Лугао

✔ Профессиональный производитель трансформаторов

✔ Современные производственные цеха

✔ Опытная команда инженеров и разработчиков

✔ Строгая система управления качеством ISO 9001.

✔ Полные возможности плановых и типовых испытаний

✔ Соответствие стандартам IEC, ANSI, IEEE и GB.

✔ Доступна настройка OEM и ODM

✔ Стабильная цепочка поставок и быстрая доставка.

✔ Опыт экспорта на несколько международных рынков

✔ Профессиональная техническая поддержка до и после продажи
