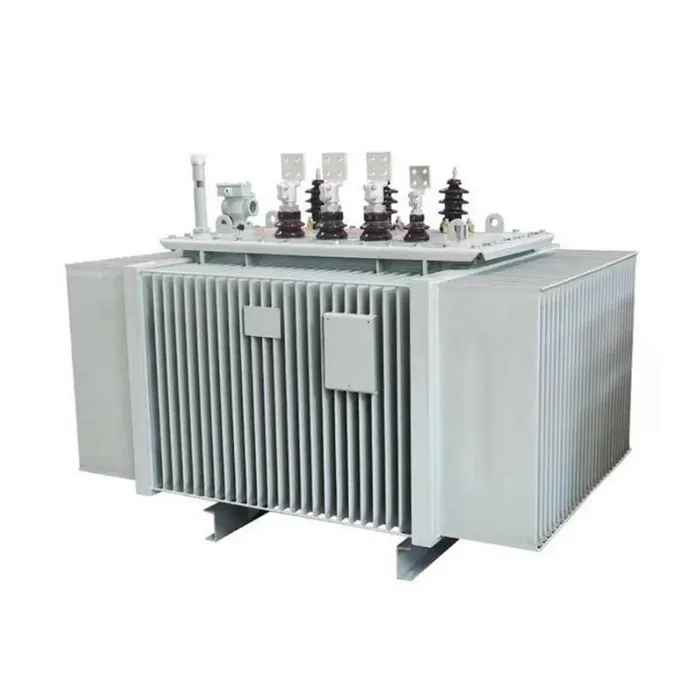

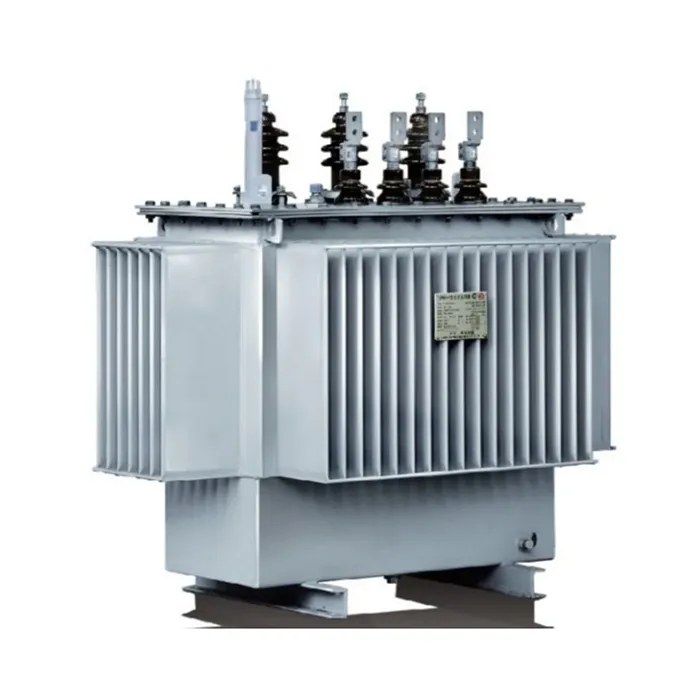

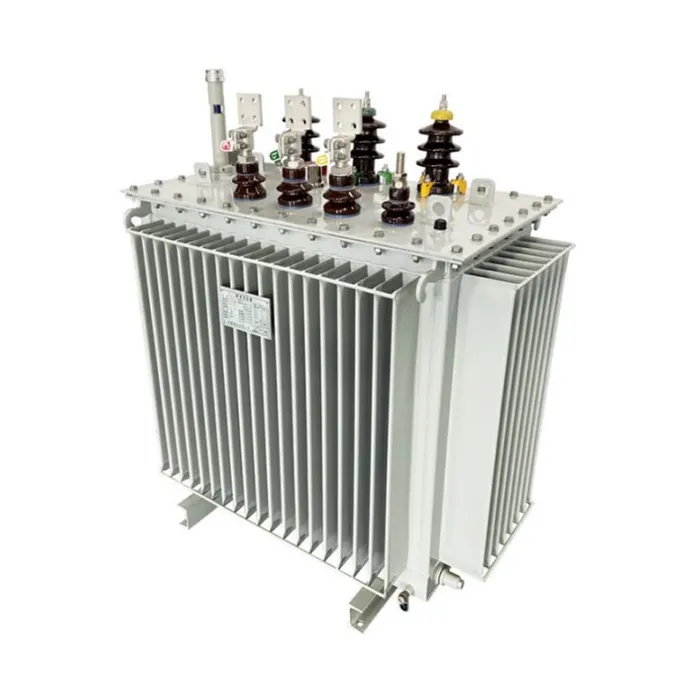

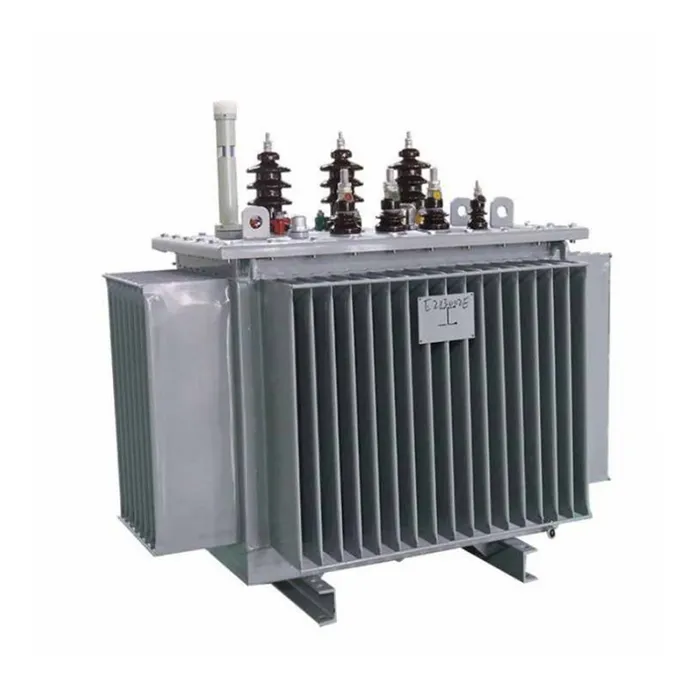

Двухобмоточный трехфазный трансформатор высокого напряжения

Наша компания является профессиональным производителем двухобмоточных трехфазных трансформаторов высокого напряжения, предназначенных для обеспечения надежной и эффективной передачи электроэнергии для сетей высокого напряжения и крупномасштабных установок по производству электроэнергии. Наше основное преимущество заключается в негибких прикладных решениях, включая несколько методов регулирования напряжения, таких как переключатели ответвлений без цепи и переключатели ответвлений под нагрузкой, что позволяет регулировать напряжение без прерывания подачи электроэнергии в условиях нестабильных условий в сети. Благодаря разнообразным вариантам охлаждения, таким как масляное самоохлаждение, принудительное воздушное охлаждение и принудительная циркуляция масла, наши трансформаторы легко адаптируются к различным условиям установки. Эти продукты сочетают в себе упрощенную конструкцию, стабильную работу, устойчивость к сильным ударам и перегрузкам, а также высокую экономическую эффективность, что делает их предпочтительным выбором для подстанций, электростанций и промышленных энергосистем.

Торговая марка: Lugao Power Co., Ltd.
Сертификация: ISO/CE/отчет об испытаниях типа

Отправить запрос

Описание продукта

Двухобмоточный трехфазный трансформатор высокого напряжения производстваЛугао Пауэр Ко., Лтд.представляет собой высокопроизводительный силовой трансформатор, разработанный специально для сетей передачи и распределения высокого напряжения. В отличие от трехобмоточных конструкций в этом трансформаторе имеются только обмотки высокого и низкого напряжения, что существенно упрощает конструкцию и повышает эксплуатационную надежность. Такая конструкция уменьшает количество отказов и повышает отказоустойчивость, что делает ее особенно подходящей для приложений повышения мощности генераторов и межсетевых соединений.

Трансформатор, оснащенный сердечником из кремниевой стали с низкими потерями и обмотками из бескислородной меди с высокой проводимостью, обеспечивает исключительно низкие потери на холостом ходу и под нагрузкой. Надежныймасляная система охлажденияобеспечивает эффективный отвод тепла, а полностью герметичная конструкция бака предотвращает окисление масла и попадание влаги. Благодаря множеству доступных конфигураций регулирования и охлаждения этот продукт обеспечивает долгосрочную стабильную работу в сложных условиях эксплуатации.

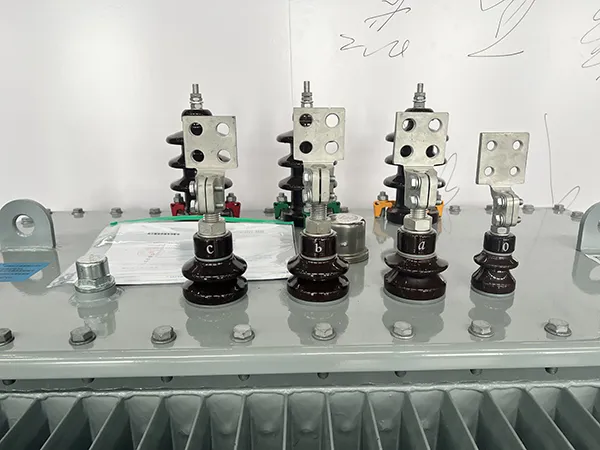

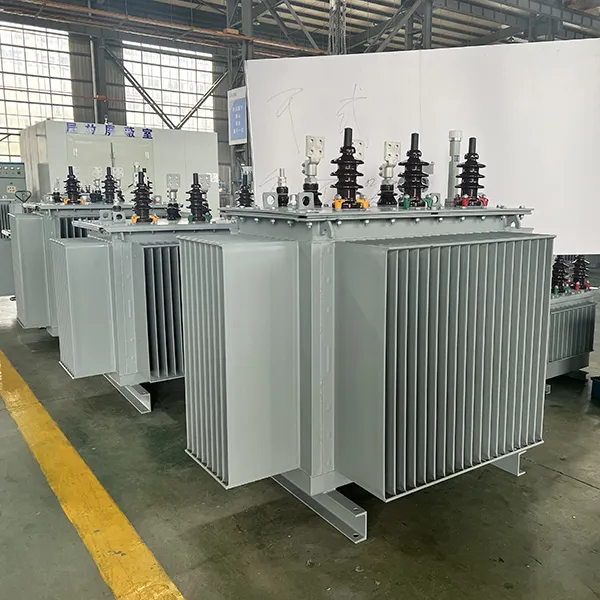

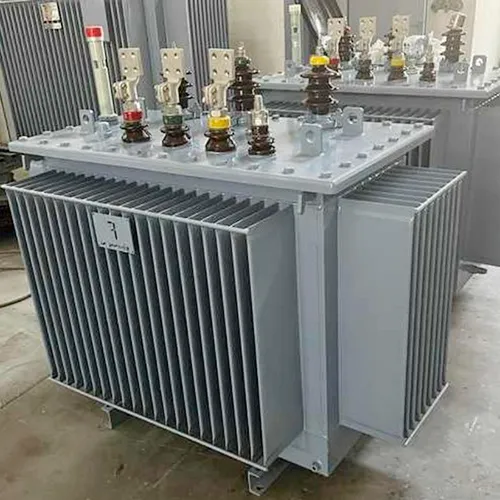

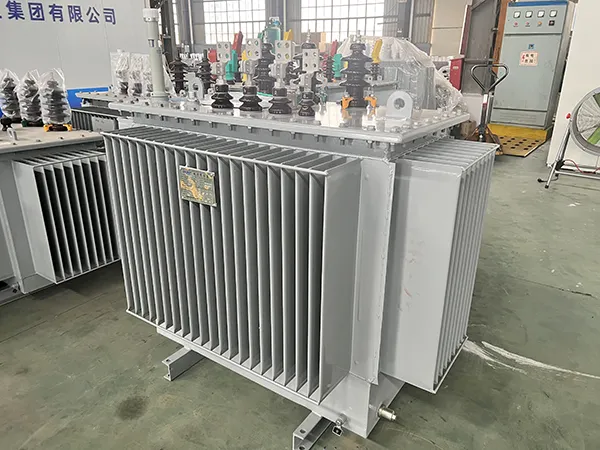

Two Winding Three Phase High Voltage Transformer

Особенности продукта и применение

Функции

Соответствует или превосходит IEC, ANSI, GB и другие международные стандарты.

Двухобмоточная конструкция для упрощения конструкции и повышения надежности.

Гибкое регулирование напряжения с помощью переключателей ответвлений без нагрузки или под нагрузкой.

Несколько методов охлаждения: самоохлаждение в масляной ванне, принудительное воздушное охлаждение, принудительная циркуляция масла.

Высокая перегрузочная способность и отличная устойчивость к короткому замыканию.

Полностью герметичная конструкция гофрированного резервуара предотвращает окисление масла и попадание влаги.

Низкий уровень шума и высокая энергоэффективность.

Прочная конструкция, подходящая для суровых условий эксплуатации на открытом воздухе.

Стандартизированные размеры для простоты установки и обслуживания.

Вопросы и ответы: Ключевые сведения о двухобмоточном трехфазном трансформаторе высокого напряжения

Вопрос:Что такое двухобмоточный трехфазный трансформатор высокого напряжения?

А:Двухобмоточный трехфазный трансформатор высокого напряжения состоит из двух отдельных обмоток — первичной обмотки высокого напряжения и вторичной обмотки низкого напряжения, намотанных вокруг общего магнитного сердечника. Он используется для повышения или понижения напряжения в трехфазных энергосистемах, предлагая более простую и надежную альтернативу конструкциям с тремя обмотками или автотрансформаторами. Эта структура широко применяется на электростанциях, подстанциях и в промышленности, где требуются только два уровня напряжения.

Вопрос:Что делает этот трансформатор гибким в применении?

А:Гибкость достигается за счет двух ключевых аспектов. Во-первых, варианты регулирования напряжения позволяют пользователям выбирать либо переключатели ответвлений без цепи для приложений со стабильными требованиями к напряжению, либо переключатели ответвлений под нагрузкой для сетей со значительными колебаниями напряжения, что позволяет регулировать без прерывания подачи питания. Во-вторых, гибкость метода охлаждения включает самоохлаждение с погружением в масло для стандартных применений, принудительное воздушное охлаждение для увеличения производительности и принудительную циркуляцию масла для сред с высокими нагрузками или высокими температурами, что обеспечивает адаптируемость к различным условиям установки.

Вопрос:Как конструкция с двумя обмотками повышает надежность?

А:Благодаря меньшему количеству обмоток и более простым внутренним соединениям по сравнению с трехобмоточными трансформаторами, двухобмоточная конструкция уменьшает потенциальные точки отказа и упрощает производство и обслуживание. Это приводит к более высокой эксплуатационной надежности, снижению риска внутренних неисправностей и упрощению устранения неполадок, что делает его идеальным для критически важных приложений, таких как повышение мощности генератора или подстанции основной сети.

Вопрос:Каковы преимущества высокой перегрузочной способности и устойчивости к короткому замыканию?

А:Высокая перегрузочная способность гарантирует, что трансформатор сможет выдерживать временные скачки нагрузки без перегрева или ухудшения производительности, что крайне важно в промышленных или сетевых средах с нестабильным спросом. Превосходная устойчивость к короткому замыканию, достигаемая за счет оптимизированной конструкции обмоток, надежных систем зажима и высокопрочных изоляционных материалов, защищает трансформатор от механических и термических напряжений во время сбоев в сети, значительно продлевая срок службы.

Основные сценарии применения

Электростанции:Используются в качестве повышающих трансформаторов для подключения генераторов к сетям электропередачи высокого напряжения.

Сетевые подстанции:Идеально подходит для преобразования напряжения между двумя уровнями сети, например, от 110 кВ до 35 кВ или от 220 кВ до 110 кВ.

Промышленные энергосистемы:Обеспечивает преобразование высокого напряжения в низкое для крупных промышленных объектов, требующих надежного электроснабжения.

Интеграция возобновляемых источников энергии:Подходит для ветряных электростанций и солнечных электростанций, где напряжение повышается для подключения к сети в сложных условиях окружающей среды.

Инфраструктурные проекты:Развертывается в аэропортах, на железных дорогах, в центрах обработки данных и больницах, требуя высокой надежности и гибких вариантов установки.

Параметр продукта (спецификация)

Номинал (кВА)	ВН (кВ)	НН (кВ)	Векторная группа	Импеданс (%)	Потери на холостом ходу (кВт)	Потеря нагрузки (кВт)	Ток холостого хода (%)	Вес (кг)	Размеры (Д×Ш×В), мм
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Примечание: Диапазон постукивания: ±5%, ±2×2,5%; Частота: доступно 50 Гц/60 Гц; Пользовательские коэффициенты напряжения доступны по запросу.

Детали производства

Основной материал и производственный процесс

Сердечник двухобмоточного трехфазного трансформатора высокого напряжения изготовлен из высокопроницаемой холоднокатаной зернистой кремниевой стали со ступенчатой конструкцией соединения внахлест, что минимизирует потери холостого хода и снижает ток намагничивания. Пластины сердечника вырезаются с высокой точностью и автоматически укладываются друг на друга, чтобы обеспечить плотные соединения и равномерные магнитные пути. Сердечник надежно связан полусухой стеклянной лентой для сохранения структурной целостности и низкого уровня шума.

Обмоточная структура

Обмотки как высокого, так и низкого напряжения изготовлены с использованием проводников из бескислородной меди, обеспечивающих высокую проводимость и низкие резистивные потери. Обмотка низкого напряжения имеет фольгированную или спиральную структуру с продольными масляными каналами, что значительно повышает механическую прочность и устойчивость к короткому замыканию. Обмотка высокого напряжения имеет чередующуюся или непрерывную конфигурацию дисков для оптимизации распределения напряжения и силы импульса.

Изоляция и система охлаждения

Для обеспечения превосходной диэлектрической прочности и химической стабильности используется высококачественное минеральное изоляционное масло или экологически чистая изоляционная жидкость с высокой температурой воспламенения. Система масляно-бумажной изоляции подвергается вакуумной сушке и заполнению маслом для удаления остаточной влаги и воздуха, что обеспечивает высокое начальное напряжение частичного разряда и долгосрочную эксплуатационную надежность. Варианты охлаждения включают масляное самоохлаждение (ONAN), принудительное воздушное охлаждение (ONAF) и принудительную циркуляцию масла (OFAF) для удовлетворения различных требований применения.

Резервуар и уплотнительная конструкция

Двухобмоточный трехфазный высоковольтный трансформатор имеет конструкцию гофрированного резервуара. Гофрированная конструкция резервуара обеспечивает компенсацию теплового расширения без необходимости использования расширителя. Полностью герметичная конструкция предотвращает окисление масла и попадание влаги, сокращая частоту технического обслуживания и продлевая срок службы масла. Предохранительные клапаны и указатели уровня масла с сигнализацией низкого уровня входят в стандартную комплектацию, чтобы обеспечить безопасную работу в нештатных условиях.

Конфигурация защиты и управления

Стандартное оборудование включает в себя датчик температуры масла с сигнальными контактами, индикатор температуры обмотки и предохранительный клапан. Для приложений, требующих расширенного мониторинга, доступны дополнительные газовые реле и оптоволоконные системы измерения температуры, обеспечивающие динамическое управление нагрузкой и раннее обнаружение неисправностей.

Гарантия качества и тестирования

Двухобмоточные трехфазные высоковольтные трансформаторы должны пройти комплексные типовые и плановые испытания перед поставкой, включая испытания на потерю холостого хода и потерю нагрузки, испытания на сопротивление короткого замыкания, испытания на устойчивость к наведенному перенапряжению, испытания на частичный разряд и испытания на грозовые импульсы. Все ключевые показатели производительности превосходят требования как национальных стандартов, так и спецификаций МЭК, обеспечивая длительную стабильную работу в сложных полевых условиях.

Послепродажное обслуживание продукта

На всю продукцию распространяется пятилетняя гарантия от производственных дефектов при нормальном использовании, с гарантированной эксплуатацией без утечек и отслаивания краски.

Пожизненная сервисная поддержка обеспечивает доступность запасных частей и техническую помощь на протяжении всего жизненного цикла продукта.

Рассчитан на срок службы не менее 30 лет при соблюдении правил эксплуатации.

В случае сбоя оборудования поставщик отреагирует в течение одного часа после уведомления и направит технический персонал на объект в течение 24 часов внутри страны.

Обязательства по обслуживанию

Лугао Пауэр Ко., Лтд. работает в соответствии с системой управления качеством ISO 9001-2008, гарантируя, что все двухобмоточные трехфазные трансформаторы высокого напряжения соответствуют 100% стандартам качества перед отправкой с завода. Предоставляется комплексное предпродажное, продажное и послепродажное обслуживание для обеспечения полного удовлетворения клиентов.

Соответствие стандартам:

ГБ1094.1~2-1996 ГБ1094.3-2003 ГБ1094.5-2008 ГБ/Т6451-2015 ДЖБ/Т3837-2010 ГБ/Т311.1-3.11-97 Серия МЭК 60076
