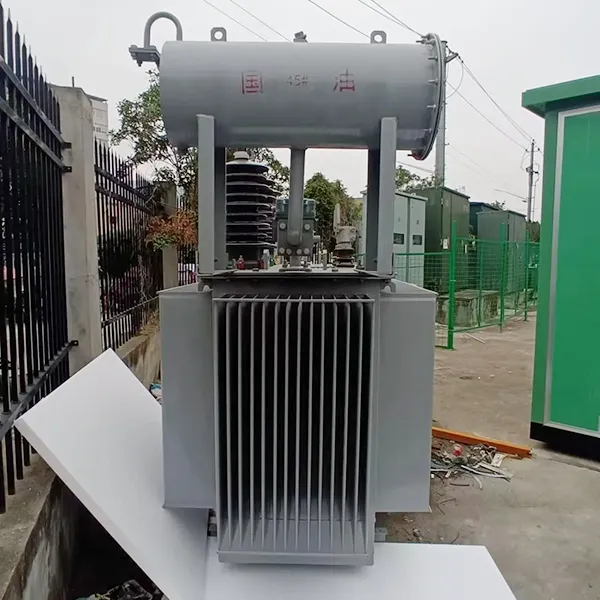

Трехфазный электрический трансформатор среднего напряжения Step Up

Наш повышающий трехфазный электрический трансформатор среднего напряжения предназначен для преобразования мощности низкого напряжения (например, 0,4 кВ) в выходное напряжение среднего напряжения (например, 11 кВ, 22 кВ или 33 кВ), что обеспечивает эффективную передачу на большие расстояния или интеграцию в распределительные сети. Этот продукт необходим для проектов возобновляемой энергетики, промышленных объектов и электростанций, требующих надежного повышения напряжения.

Трансформатор имеет сердечник из текстурированной кремниевой стали с высокой проницаемостью и обмотки из бескислородной меди, что обеспечивает минимальные потери и высокую термическую стабильность.масляная система охлажденияобеспечивает превосходное рассеивание тепла, а полностью герметичная конструкция защищает от загрязнений окружающей среды, сокращая необходимость технического обслуживания и продлевая срок службы.

Параметр продукта (спецификация)

Типовые характеристики трехфазного масляного трансформатора Step Up (0,4 кВ / 11 кВ)

Стандартное оборудование включает в себя

1. Указатель уровня масла с сигнализацией низкого уровня.

2. Клапан сброса давления

3. Стрелочный термометр с сигнальными контактами.

4. Дополнительное газовое реле для обнаружения неисправностей.

Особенности продукта и применение

Функции

Трехфазные электрические трансформаторы среднего напряжения Step Up соответствуют международным стандартам или превосходят их. Соответствуют IEC 60076, ANSI C57.12, GB1094 и SANS 780, обеспечивая глобальную применимость и надежность.

Полностью герметичная конструкция резервуара из гофрированного картона. Устраняет необходимость в консерваторе, предотвращает окисление масла и проникновение влаги, что обеспечивает эксплуатацию без технического обслуживания в течение длительного периода времени.

Высокая перегрузочная способность и термическая стабильность. Система масляного охлаждения обеспечивает стабильную работу даже в условиях длительной высокой нагрузки или колебаний входного напряжения.

Низкий уровень шума. Оптимизированная конструкция сердечника и конструкция гашения вибрации снижают рабочий шум и подходят для жилых помещений или помещений с повышенным уровнем шума.

Компактная конструкция для гибкой установки. Модульная конструкция позволяет монтировать на опоре, на подставке или в конфигурации подстанции, адаптируясь к ограниченному пространству или на открытом воздухе.

Надежная устойчивость к короткому замыканию. Низковольтные обмотки фольгового типа и жесткие опорные конструкции катушек обеспечивают механическую целостность при внезапных неисправностях.

Простая установка и низкие эксплуатационные расходы. Стандартизированные подъемные проушины, монтажные отверстия в основании и варианты ввода кабеля упрощают установку на месте; полностью герметичная конструкция сводит к минимуму регулярное техническое обслуживание.

Длительный срок службы с пожизненной поддержкой. Рассчитан на минимальный срок эксплуатации 30 лет, сопровождается пожизненной технической поддержкой и доступностью запасных частей.

Несколько диапазонов ответвлений для регулирования напряжения. Обеспечивает варианты ответвлений ±5%, ±2×2,5%, что позволяет точно регулировать напряжение в соответствии с изменениями сети или нагрузки.

Экологически чистые изоляционные жидкости. Доступны с натуральным эфиром (растительным маслом) или изоляционными жидкостями с высокой температурой воспламенения для экологически безопасного применения.

Вопросы и ответы: ключевые выводы о повышающих трансформаторах

Вопрос: Что такое повышающий трансформатор?

A: Повышающий трансформатор увеличивает низкое входное напряжение до более высокого выходного напряжения. У него меньше витков на первичной обмотке и больше витков на вторичной обмотке. Этот тип трансформатора имеет решающее значение для систем возобновляемой энергетики, таких как солнечные фермы и ветряные электростанции, где генерируемая низковольтная энергия должна быть увеличена для передачи в сеть.

Вопрос: Как этот повышающий трансформатор повышает энергоэффективность?

Ответ: В нашем трансформаторе используется холоднокатаная текстурованная кремниевая сталь с высокой проницаемостью и сердечником со ступенчатым соединением внахлест. Это значительно снижает потери на гистерезис и вихревые токи, снижая потери холостого хода и нагрузки по сравнению с обычными трансформаторами, что напрямую снижает эксплуатационные расходы.

Вопрос: Почему масляная система охлаждения важна для приложений с повышенными требованиями?

Ответ: Изоляционное масло обеспечивает как диэлектрическую прочность, так и эффективное рассеивание тепла. Он передает тепло от сердечника и обмоток к поверхности резервуара, обеспечивая стабильную работу даже в условиях постоянной высокой нагрузки или высоких температур, типичных для повышающих устройств.

Вопрос: Можно ли использовать этот трехфазный электрический трансформатор среднего напряжения на открытом воздухе?

А: Да. Полностью герметичная конструкция резервуара из гофрированного картона защищает внутренние компоненты от влаги, пыли и агрессивных сред, что делает его идеальным для наружной установки, например, на солнечных электростанциях, ветряных электростанциях и промышленных подстанциях.

Преимущества функций

Значительное снижение эксплуатационных расходов. Оптимизированная магнитная цепь и материалы с низкими потерями сокращают потери энергии, снижая затраты на электроэнергию в течение срока службы трансформатора.

Высокая эксплуатационная надежность. Усовершенствованная конструкция, устойчивая к короткому замыканию, и улучшенные системы изоляции обеспечивают стабильную работу даже при колебаниях сети или в условиях неисправности.

Низкие требования к техническому обслуживанию: полностью герметичная конструкция исключает необходимость замены масла и снижает частоту проверок, сводя к минимуму время простоя и расходы на техническое обслуживание.

Компактная и адаптируемая конструкция. Модульная структура обеспечивает гибкую установку в условиях ограниченного пространства, а стандартизированные интерфейсы упрощают интеграцию с распределительными устройствами и системами управления.

Продукты адаптируются к окружающей среде

Сценарии применения

Системы возобновляемой энергии: идеально подходят для солнечных ферм и ветряных электростанций для повышения выработки низковольтной энергии до уровня среднего напряжения для подключения к сети.

Промышленные объекты: используются на производственных предприятиях и в тяжелой промышленности, где для распределения необходимо повысить низковольтную мощность от генераторов или инверторов.

Инфраструктурные проекты: подходят для аэропортов, железных дорог и центров обработки данных, требующих надежного повышения напряжения для резервных или основных систем электропитания.

Электростанции: Применяется на небольших электростанциях, где необходимо увеличить напряжение для передачи на большие расстояния.

Детали производства

Основной материал и процесс

Сердечник повышающего трансформатора изготовлен из высокопроницаемой холоднокатаной текстурированной кремнистой стали со ступенчатым соединением внахлест. Сердечник вырезается с высокой точностью и автоматически укладывается друг на друга, чтобы обеспечить равномерное распределение магнитного потока, минимизируя потери холостого хода и ток намагничивания.

Обмоточная структура

Обмотки как высокого, так и низкого напряжения намотаны жилами из бескислородной меди. В обмотках низкого напряжения используется фольга или спиральная структура с продольными масляными каналами, что повышает механическую прочность и устойчивость к короткому замыканию.

Изоляция и система охлаждения

Используется высококачественное минеральное масло или экологически чистая высокотемпературная изоляционная жидкость. Система масляно-бумажной изоляции подвергается вакуумной сушке и заполнению маслом для удаления остаточной влаги и воздуха, что обеспечивает высокую диэлектрическую прочность и долгосрочную надежность.

Резервуар и уплотнение

Гофрированная конструкция резервуара обеспечивает компенсацию теплового расширения без необходимости использования расширителя. Полностью герметичная конструкция предотвращает окисление масла и попадание влаги, сокращая частоту технического обслуживания и продлевая срок службы масла.

Вопросы и ответы: Производство и обеспечение качества

Вопрос: Как вы обеспечиваете устойчивость к короткому замыканию повышающего трехфазного масляного трансформатора?

О: Наши трансформаторы проходят испытания на короткое замыкание в признанных на национальном уровне лабораториях. Комбинация обмоток из фольги, жестких опор катушек и самоблокирующихся креплений гарантирует, что конструкция останется неповрежденной даже в условиях внезапного повреждения.

Вопрос: Каких стандартов качества вы придерживаетесь?

О: Вся продукция спроектирована, изготовлена ​​и протестирована в соответствии со стандартами IEC 60076, GB1094 и ISO 9001:2015. Перед поставкой каждое устройство проходит комплексные регламентные и типовые испытания.

Проектирование и испытания трансформаторов должны соответствовать следующим стандартам:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Силовые трансформаторы》

GB/T6451-2015 《Спецификации и технические требования к масляным силовым трансформаторам》

JB/T3837-2010 《Метод составления обозначений типа трансформаторной продукции》

GB/T311.1-3.11-97 《Методы согласования изоляции и высоковольтных испытаний оборудования для передачи и преобразования высокого напряжения》

GB10237-88 《Уровни изоляции и диэлектрические испытания силовых трансформаторов – воздушные зазоры внешней изоляции》

GB7595-87 《Стандарт качества трансформаторного масла при эксплуатации》

GB7328-87 《Измерение уровня звука трансформаторов》

GB7534-87 《Измерение частичного разряда》

GB/T15164-94 《Руководство по загрузке масляных силовых трансформаторов》

DL/T586-95 《Техническое руководство по производственному надзору пользователей энергетического оборудования》

GB/T311.1-3.11-97 《Методы согласования изоляции и высоковольтных испытаний оборудования для передачи и преобразования высокого напряжения》

GB2536-1990 《Трансформаторное масло》

JB/T56011-92 《Классификация качества продукции для масляных силовых трансформаторов》

ZBK41005-89 《Уровень шума трансформаторов 6–220 кВ》
