Когда градостроители сталкиваются с нехваткой земли и стремительным ростом стоимости недвижимости в жилых районах, они задаются вопросом: какая конфигурация подстанции обеспечивает наименьшую занимаемую площадь без ущерба для надежности наружных распределительных сетей? Компания Lugao Power Co., Ltd. отвечает на этот вопрос, предлагая наши решения для подстанций американского типа , разработанные с использованием отличительной конструкции с тремя отсеками - трансформаторной, высоковольтной и низковольтной секциями - с полностью герметичным масляным трансформаторным блоком, который занимает примерно от одной трети до одной пятой объема эквивалентов европейского типа, что делает его идеальным решением для городского распределения в условиях ограниченного пространства.
Оценивая квалифицированных поставщиков трансформаторных подстанций коробчатого типа, группы инженеров по закупкам часто задаются вопросом: следует ли нам указывать американские или европейские стандарты проектирования для нашей распределительной сети? Ответ зависит от доступной площади участка, предпочтений региональной сетки и среды установки.
Подстанции американского типа имеют характерную трехкамерную конструкцию — трансформаторную, высоковольтную и низковольтную секции — при этом в трансформаторном отсеке обычно используется полностью герметичный масляный блок. Эта конструкция подчеркивает компактность, предлагая примерно от одной трети до одной пятой объема агрегатов европейского типа эквивалентной мощности. Уменьшенный объем делает его особенно подходящим для наружной установки в жилых комплексах, городских распределительных сетях и дворах с ограниченным пространством, где стоимость земли непомерно высока.
В отличие от европейской конструкции с разделением комнат, в которой приоритет отдается доступу к услугам, конфигурация американского типа оптимизирована по плотности. Герметичная конструкция резервуара устраняет необходимость в расширенных коридорах для технического обслуживания, что позволяет устанавливать его в ограниченных пространствах, таких как обочины дорог, небольшие подсобные участки или внутри жилых комплексов. Такая эффективность использования пространства напрямую приводит к значительной экономии затрат на приобретение земли для застройщиков и коммунальных предприятий.
Как Lugao обеспечивает диэлектрическую целостность компактного корпуса?
Подстанции американского типа должны выдерживать грозовые перенапряжения, коммутационные перенапряжения и постоянные тепловые нагрузки, вызванные нагрузкой, в значительно уменьшенном объеме.ЛугаоПодстанции американского типа спроектированы на основе высокодиэлектрических оснований, проверенных строгими испытаниями: выдержка промышленной частоты при 42 кВ в течение одной минуты и устойчивость к грозовому импульсу при 75 кВ на стороне высокого напряжения. Эти пороговые значения соответствуют или превосходят как американские (ANSI/IEEE), так и международные стандарты, защищая внутренние обмотки трансформатора и компоненты распределительного устройства от помех в сети.
Компактная конструкция требует превосходного управления температурой. Повышение температуры при полной нагрузке — примерно 45,1 К на обмотках высокого напряжения и 52,9 К на обмотках низкого напряжения — постоянно остается в пределах, установленных IEEE. Конструкция корпуса включает в себя оптимизированные вентиляционные каналы и поверхности рассеивания тепла, которые активно отводят тепло от критически важных компонентов, предотвращая появление локальных горячих точек, которые ухудшают бумажную изоляцию и ускоряют старение масла в герметичной среде резервуара.
Какие структурные и экологические меры защиты интегрированы?
Компактный корпус подстанции, подверженный воздействию погодных условий, пыли и случайных ударов, служит первой защитой от ухудшения состояния окружающей среды. Подстанции американского типа Lugao имеют степень защиты IP44, обеспечивая эффективную защиту от проникновения твердых частиц и брызг воды, что делает их идеальными для установки на открытых площадках, подверженных воздействию непогоды. Изготовленный из коррозионностойкой стали с антикоррозионной обработкой поверхности, корпус выдерживает экстремальные температуры окружающей среды, высокую влажность и агрессивную прибрежную атмосферу, обеспечивая структурную целостность в течение десятилетий службы.
Полностью герметичный трансформаторный отсек обеспечивает дополнительный уровень защиты окружающей среды. В отличие от обычных маслонаполненных агрегатов, для которых требуются расширительные баки и сапуны из силикагеля, агрегаты американского типа Lugao имеют полностью герметичную конструкцию, которая предотвращает попадание влаги и окисление масла, устраняя необходимость технического обслуживания, связанного с заменой сапуна и доливкой масла.
Как компания Lugao проверяет устойчивость компактных конструкций к короткому замыканию?
В распределительных сетях неизбежно возникают токи повреждения. Способность подстанции пережить эти события без внутренней деформации или повреждения шин не подлежит обсуждению. Подстанции американского типа Lugao проходят испытания на устойчивость к короткому замыканию (примерные номиналы включают среднеквадратичное значение 20 кА на стороне высокого напряжения), а проверки после испытаний подтверждают целостность соединений шин и нулевую структурную деформацию. Компактная и жесткая конструкция резервуара фактически повышает механическую прочность за счет сведения к минимуму внутренних пролетов, которые могут прогибаться под действием электромагнитных сил, что гарантирует инженерам-проектировщикам, что наши подстанции сохраняют стабильность системы даже в самых тяжелых условиях неисправности.
Какую мощность, напряжение и варианты конфигурации может предложить Lugao?
Производственный цех Лугао, сертифицированный по стандарту ISO9001 и SGS, оснащенный профессиональными сборочными линиями и испытательными стендами с полной мощностью, производит подстанции американского типа в строгом соответствии с международными стандартами ANSI, IEEE, GB, CE и CCC, поддерживая прямое развертывание по принципу «включай и работай» без дорогостоящих модификаций на месте.
Классы напряжения и диапазоны мощности
Подстанция американского типа 30 кВ/35 кВ:Разработано для распределительных подстанций, коллекторных систем ветряных электростанций и зон тяжелой промышленности, требующих преобразования среднего напряжения с надежной стойкостью к короткому замыканию и низким уровнем частичных разрядов. Имеет компактную трехкамерную компоновку, оптимизированную для установки на открытом воздухе. Умная/компактная коробчатая подстанция 24 кВ (20 кВ): Оснащен интеллектуальными модулями как на стороне ВН, так и на стороне НН, обеспечивающих дистанционное управление, измерение, сигнализацию и регулирование для приложений автоматизации государственных энергосистем. Подходит для городских многоэтажек, жилых домов и муниципальной инфраструктуры. Распределительная подстанция 11 кВ/10 кВ:Идеально подходит для коммерческих комплексов, жилых комплексов и проектов электрификации сельской местности. Имеет конструкцию гофрированного резервуара или вариант трансформатора сухого типа, что устраняет необходимость в обслуживании консерватора и обеспечивает надежную работу в суровых внешних условиях.
Варианты трансформаторов и распределительных устройств
Лугао предлагает гибкие внутренние конфигурации в соответствии с конкретными требованиями проекта:
· Тип трансформатора:Полностью герметичный, погруженный в масло(S9, S11, S13, SH15) или варианты сухого типа (SCB10, SCB11, SCBH15), учитывающие пожаробезопасность и экологические предпочтения. Герметичная конструкция бака исключает необходимость в обслуживании маслорасширителя и сапуна.
· Распределительное устройство высокого напряжения:Шкафы XGN15, HXGN17 или KYN28A с конфигурацией выключателя нагрузки или вакуумного выключателя, поддерживающие режимы кольцевой сети, терминала или двойного источника питания.
· Распределение низкого напряжения:Распределительные устройства GGD, GCS или MNS с функциями входной, исходящей и реактивной компенсации, поддерживающие панельные или шкафные конструкции.
Как выбрать идеальную подстанцию американского типа для городских объектов с ограниченным пространством?
Для традиционных подстанций с большой площадью помещения остается возможной установка обычных зданий. Однако городские жилые районы, перегруженные коммерческие районы и придорожные объекты требуют решений, оптимизированных по пространству. Подстанции американского типа с их компактным объемом (от одной трети до одной пятой эквивалентов европейского типа) особенно подходят для таких применений, где стоимость земли непомерно высока. Lugao предлагает индивидуальную оптимизацию занимаемой площади, снижая общие требования к площади земли за счет использования распределительных устройств высокой плотности и встроенных трансформаторов. Уменьшенная занимаемая площадь позволяет устанавливать их на небольших участках под коммунальными предприятиями, внутри жилых комплексов или вдоль дорог, не нарушая существующую инфраструктуру.

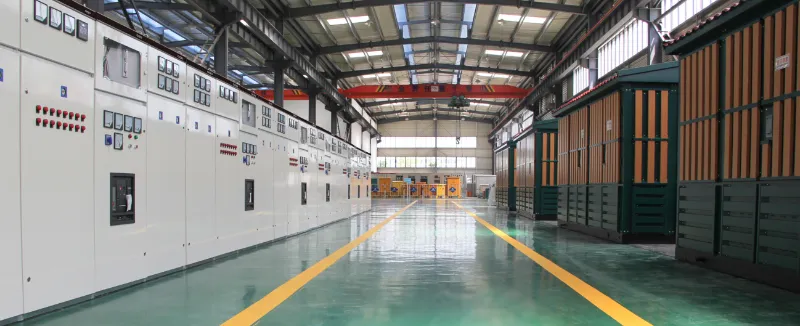

Посмотрите нашу производственную линиюВидео
Познакомьтесь с передовым опытом производства подстанций американского типа в Лугао:
Lugao Power Co., Ltd. приглашает вас инвестировать в будущее надежности электросетей. Наша компактная подстанция американского типа коробчатого типа с масляной изоляцией объединяет блок кольцевой сети и масляный трансформатор в защищенном от атмосферных воздействий корпусе. Приобретите эту подстанцию, чтобы сократить занимаемую площадь на 40 %, обеспечить превосходное рассеивание тепла и 25-летний срок эксплуатации, что обеспечит максимальную окупаемость ваших распределительных проектов.
Lugao Power Co., Ltd. приглашает вас изучить интеллектуальную сборную уличную подстанцию коробчатого типа YB-24 — компактное, полностью интегрированное решение для распределения электроэнергии, предназначенное для современного наружного применения. Интеллектуальный мониторинг, безмасляная безопасность, установка по принципу «подключи и работай» и срок службы конструкции 30 лет. Модернизируйте свою сеть с помощью интеллектуальной, компактной и экономичной подстанции Lugao уже сегодня.
Lugao является профессиональным производителем и поставщиком Подстанция американского типа в Китае. Благодаря индивидуальным техническим решениям, поддержке OEM/ODM, заводским испытаниям и инженерной помощи Lugao Power помогает клиентам создавать надежные и эффективные системы распределения электроэнергии для проектов по всему миру.
