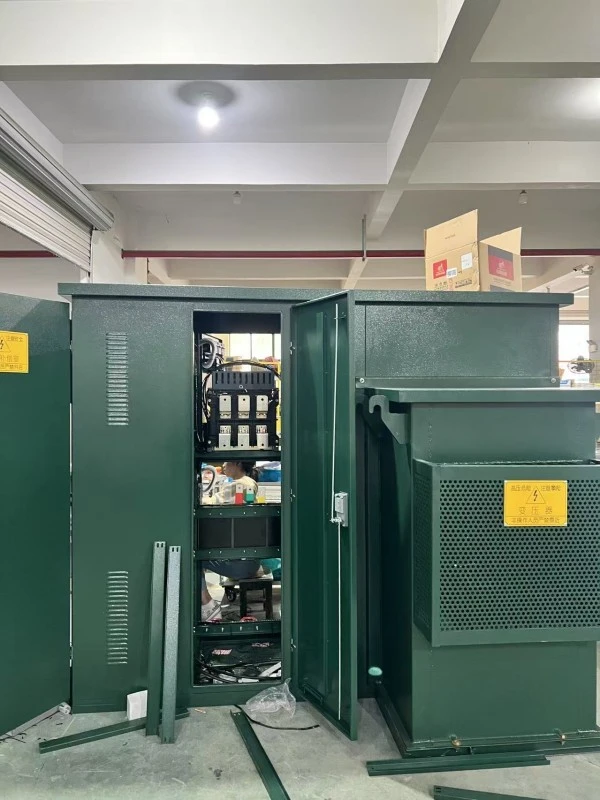

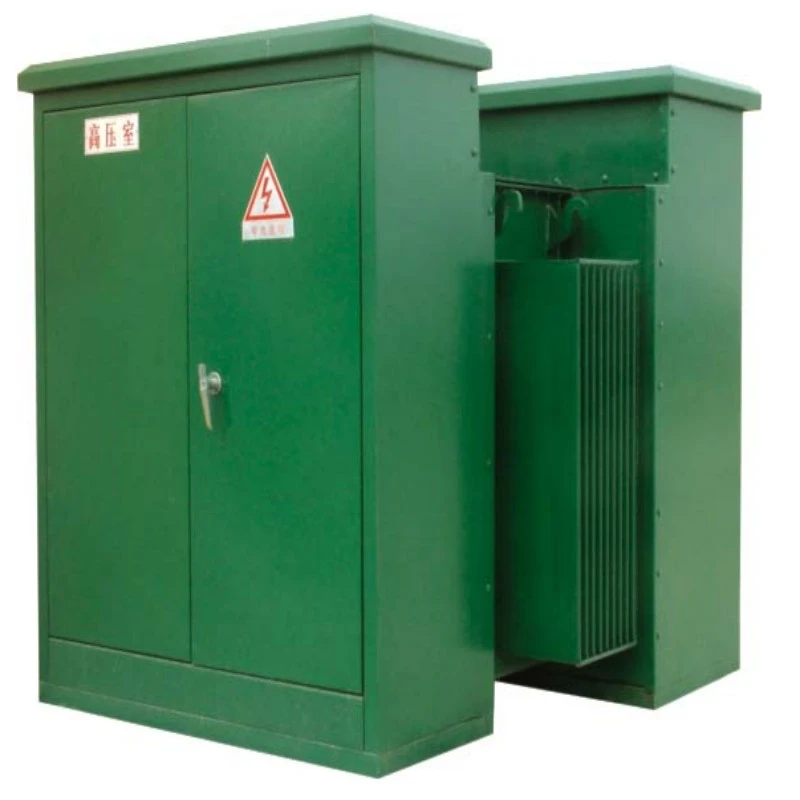

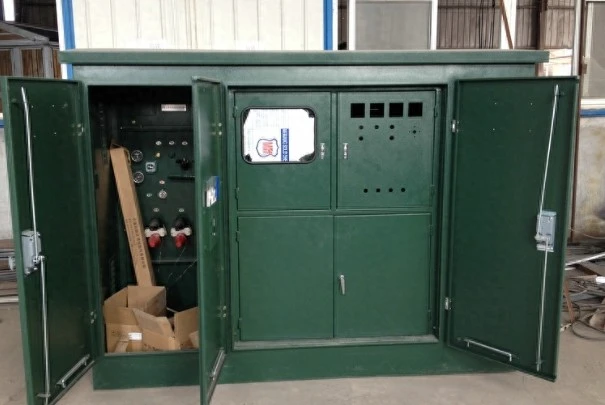

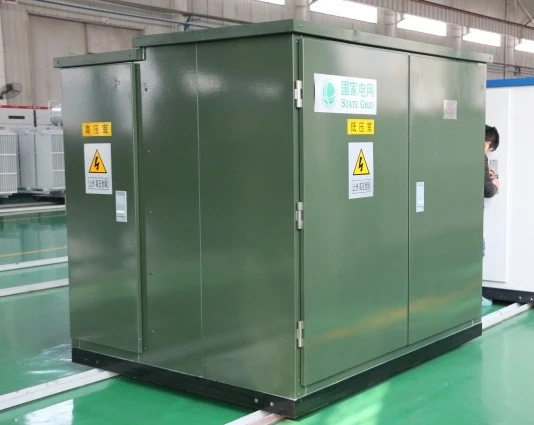

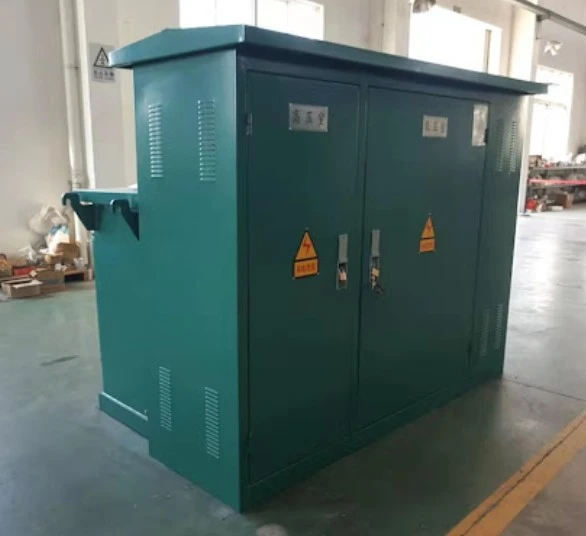

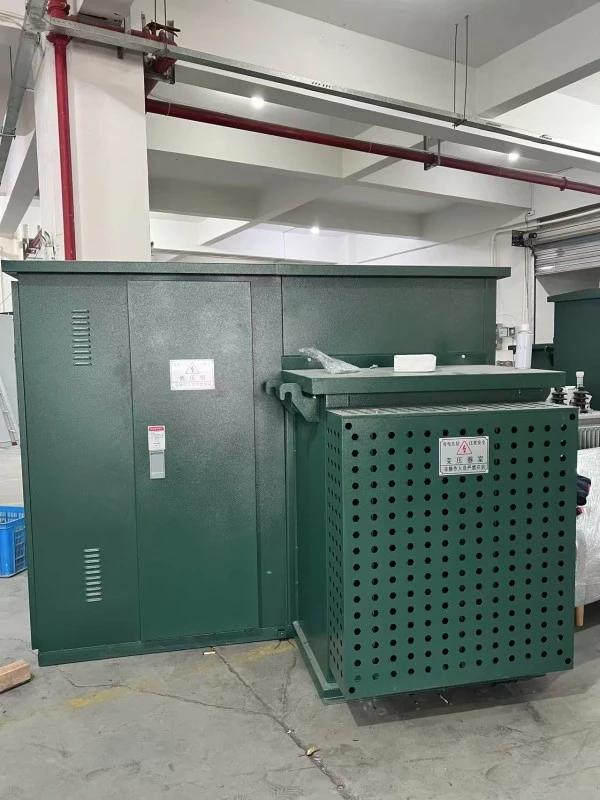

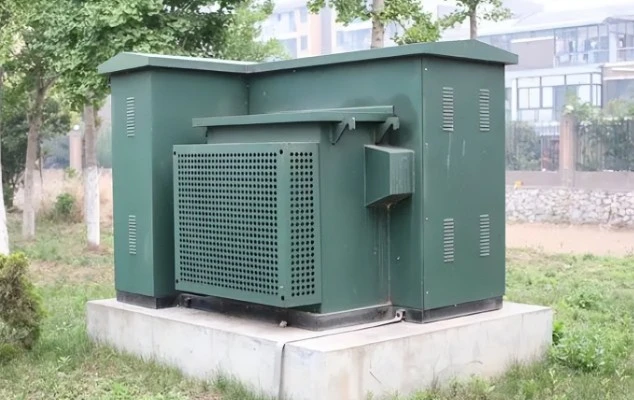

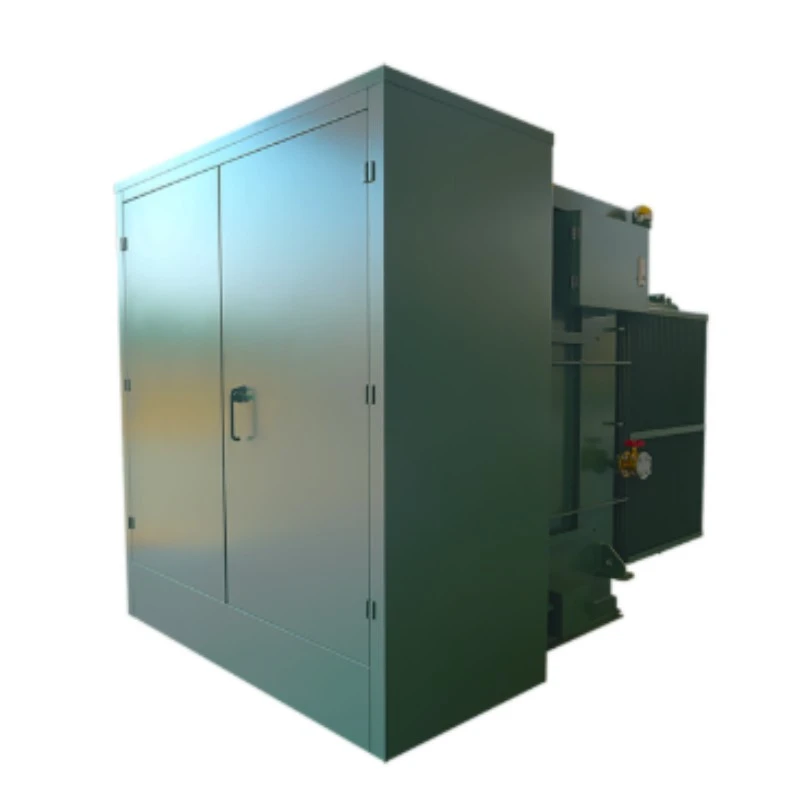

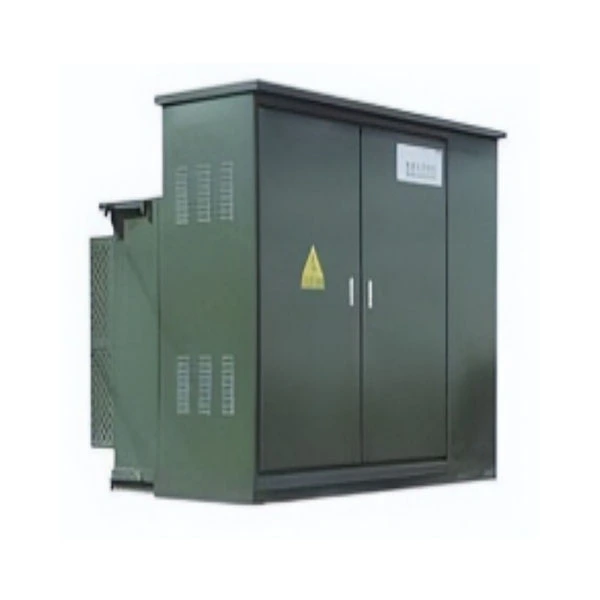

Трансформаторное масло Изоляция Коробчатая компактная подстанция американского типа

Компактная подстанция американского типа с масляной изоляцией коробчатого типа представляет собой полностью интегрированное, сборное решение для распределения электроэнергии. По определению, это компактный узел, смонтированный на раме, который сочетает в себевысоковольтное распределительное устройство, масляный силовой трансформатор и низковольтные распределительные панели в одном герметичном металлическом корпусе.

Что это такое:

В отличие от традиционных подстанций европейского типа, в которых компоненты разделены, этаагрегат американского типаТрансформаторное масло используется как электрический изолятор и охлаждающая среда. Бак трансформатора конструктивно объединен с корпусом, создавая единый форм-фактор «коробчатого типа».

Что он делает:

Эта подстанция предназначена для преобразования первичной электроэнергии высокого напряжения (обычно от 12 до 36 кВ) в полезную мощность низкого напряжения (от 208 до 480 В). Он выполняет три важные функции:

1. Понижение напряжения: снижает среднее напряжение до рабочего напряжения.

2. Защита. Встроенные предохранители и автоматические выключатели защищают нижестоящие сети от неисправностей.

3. Распределение. Управляет и распределяет электроэнергию между жилыми комплексами, коммерческими центрами или промышленными объектами.

Компактная подстанция американского типа коробчатого типа с масляной изоляцией трансформатора отлично подходит для условий, где пространство ограничено, но надежность не может быть поставлена ​​под угрозу. Это устраняет необходимость в отдельном огороженном дворе или бетонном хранилище, поскольку все части, находящиеся под напряжением, полностью закрыты.

Параметр продукта (спецификация)

Особенности продукта и применение

Вопрос 1. Чем компактная подстанция американского типа коробчатого типа с масляной изоляцией отличается от стандартного трансформатора, монтируемого на подставке?

A1: Разница заключается в интеграции. Стандартный трансформатор, монтируемый на площадку, — это всего лишь трансформатор. Наша компактная подстанция американского типа коробчатого типа включает в себя высоковольтный отсек с выключателями нагрузки и предохранителями, а также панель низковольтного выключателя. Это «подстанция в коробке», тогда как стандартный агрегат — это просто трансформатор. Масляная изоляция также обеспечивает превосходную способность гашения дуги во время неисправностей.

Вопрос 2. Как масляная изоляция помогает мне работать в экстремальных климатических условиях?

A2: Трансформаторное масло имеет более высокую диэлектрическую прочность, чем воздух, и значительно лучшую теплопроводность. В жарком климате (до 50°C) масло поглощает тепло от сердечника и змеевиков, рассеивая его через гофрированные стенки резервуара. В холодном климате масло сохраняет стабильную вязкость, предотвращая возникновение внутренней дуги. Это делает компактную подстанцию ​​американского типа коробчатого типа с масляной изоляцией трансформатора идеальной для пустынь, прибрежных регионов и заснеженных горных перевалов.

В4: Могу ли я настроить конфигурацию выхода низкого напряжения?

А4: Да. Мы предлагаем конфигурируемые низковольтные панели с числом контактов от 2 до 8, включая выходы MCCB (автоматический выключатель в литом корпусе). Вы также можете добавить измерительные отсеки, грозовые разрядники и конденсаторы автоматической коррекции коэффициента мощности.

Сценарии применения

1. Жилые помещения: Обеспечивает питание подземных питающих сетей жилых комплексов.

2. Ветровые и солнечные электростанции: повышают напряжение генератора или понижают напряжение сети для вспомогательной энергии.

3. Зарядные станции для электромобилей: обеспечивают выделенное трехфазное питание 480 В для быстрых зарядных устройств постоянного тока.

4. Промышленные парки: служат временными или постоянными компактными подстанциями для строительства электростанций.

5. Проекты обновления городов: замена старых трансформаторов сводового типа там, где существует риск затопления.

Детали производства и конкурентные преимущества

Подробные компоненты:

● Конструкция резервуара: В нашем резервуаре используется холоднокатаная сталь толщиной 2,5–3,0 мм (конкуренты часто используют толщину 1,5 мм). Гофрированные ребра приварены роботом для 100% предотвращения утечки масла.

● Сердечник и обмотки: мы используем текстурированную кремниевую сталь с высокой проницаемостью (марка М4). Медные обмотки (не алюминиевые) полностью отожжены для уменьшения потерь на гистерезис.

● Качество масла: Мы заливаем ингибированное трансформаторное масло (стандарт IEC 60296) с напряжением пробоя >60 кВ. Дополнительно: натуральный эфир (растительное масло) для биоразлагаемости.

● Выключатель высокого напряжения: включает в себя 4-позиционный переключатель нагрузки (закрыто/разомкнуто/заземлено/подключено) с видимыми индикаторами разрыва.

● Система окраски: 5-ступенчатая предварительная обработка + эпоксидная грунтовка с высоким содержанием цинка + полиэфирное верхнее покрытие. Солевой туман протестирован в течение 500+ часов.

Преимущества производства перед конкурентами:

Часто задаваемые вопросы

Вопрос 1: Компактная подстанция американского типа коробчатого типа с масляной изоляцией трансформатора прибыла с низким давлением масла. Это утечка?

О: Нет. Мы поставляем устройства с небольшой азотной подушкой для предотвращения окисления. Манометр может показывать ноль. Залив свежее масло до указателя уровня (примерно на 5-10 см выше сердцевины), дайте ему отстояться в течение 6 часов. Если уровень снова упадет в течение 24 часов, свяжитесь с нами для проверки уплотнений.

В4: Предоставляете ли вы запасные части для компактной подстанции американского типа коробчатого типа с масляной изоляцией трансформатора?

А: Да. У нас есть высоковольтные предохранители (бай-о-сетевой тип), низковольтные выключатели, указатели уровня масла, предохранительные клапаны и комплекты прокладок сроком на 10+ лет. Закажите любую запчасть через наш веб-портал с доставкой в ​​течение 48 часов.

В5: Как проверить качество масла после 2 лет эксплуатации?

О: Используйте тестер диэлектрической прочности масла (ASTM D877). Возьмите пробу из нижнего сливного клапана. Диэлектрическая прочность должна быть >30 кВ. Если оно падает ниже 20 кВ, отфильтруйте масло или замените его. Мы рекомендуем ежегодный анализ растворенных газов (DGA) для установок мощностью выше 1000 кВА.

Вопрос 6. Совместима ли компактная подстанция американского типа с масляной изоляцией коробчатого типа с системами интеллектуальных сетей?

А: Абсолютно. Дополнительные надстройки включают в себя: блоки удаленного мониторинга 4G/5G (температура масла, давление, ток нагрузки) и порты RS485/Modbus RTU. Вы можете интегрировать его непосредственно в вашу систему SCADA.

Послепродажное обслуживание

Гарантийный срок: 12 месяцев со дня ввода в эксплуатацию или 14 месяцев со дня отгрузки (в зависимости от того, что наступит раньше).

Покрытие: все производственные дефекты, включая выход из строя сердечника, короткие замыкания обмоток, утечки масла из сварных швов ираспределительное устройствомеханическая неисправность.
