Распределительное устройство высокого напряжения премиум-класса от профессионального производителя

Когда реле защиты не могут устранить неисправность в течение критического окна в 0,1 секунды, возникающая в результате вспышка дуги может испарить шины и вызвать катастрофические отключения электроэнергии на подстанции. Но как выбрать коммутационное оборудование, гарантирующее как быстрое прерывание неисправности, так и длительную механическую выносливость при повторяющихся нагрузках от короткого замыкания? Лугао Пауэр Ко., Лтд. решает эту проблему с помощью наших решений для высоковольтных распределительных устройств , разработанных в виде тщательно протестированных систем в металлическом корпусе с вакуумными или элегазовыми выключателями с номинальным током отключения до 40 кА, обеспечивающих коммунальным предприятиям и объектам тяжелой промышленности надежную защиту и контроль первичных распределительных сетей, где токи повреждения являются серьезными, а непрерывность питания имеет решающее значение.

Сталкиваетесь с высокими токами повреждения? Вот как определить, является ли высоковольтное распределительное устройство вашим единственным вариантом

Оценивая квалифицированных поставщиков распределительных устройств для первичных распределительных сетей, группы инженерных закупок часто задаются вопросом: при каком уровне тока повреждения защита RMU становится недостаточной, что приводит к необходимости спецификациираспределительное устройство высокого напряженияс полномощными выключателями? Ответ зависит от величины тока повреждения, требований координации защиты и критичности цепи.

Распределительное устройство высокого напряжения специально разработано для первичных распределительных сетей, где токи повреждения значительны, и система защиты должна прерывать токи короткого замыкания, не полагаясь на резервные предохранители. В отличие от RMU, которые сочетают в себе выключатели нагрузки с предохранителями для экономичной защиты от неисправностей, распределительные устройства высокого напряжения включают в себя силовые выключатели, способные полностью отключать токи короткого замыкания до 40 кА или выше. Эта конфигурация необходима для коммунальных подстанций, предприятий тяжелой промышленности и установок возобновляемой энергетики, где уровни отказов превышают возможности оборудования, защищенного предохранителями.

Распределительные устройства высокого напряжения Lugao имеют выдвижную или фиксированную конфигурацию выключателей, что обеспечивает гибкость в обслуживании и эксплуатации. Металлическая конструкция с отдельными отсеками для шин обеспечивает сдерживание повреждений, предотвращая распространение внутренней дуги на соседние секции. Прочная конструкция, проверенная тщательными типовыми испытаниями, обеспечивает десятилетия надежной работы в сложных условиях.

Как компания Lugao проверяет устойчивость к дуге и устойчивость к короткому замыканию?

Распределительное устройство высокого напряжения должно выдерживать огромные электромагнитные силы и энергию дуговой вспышки, возникающую в условиях серьезных неисправностей. Системы распределительных устройств высокого напряжения Lugao спроектированы на основе высокодиэлектрических оснований, проверенных строгими испытаниями: выдержка промышленной частоты при 42 кВ в течение одной минуты и устойчивость к грозовому импульсу при 75 кВ, что соответствует стандартам IEC 62271-200 или превосходит их. Номиналы стойкости к короткому замыканию подтверждаются посредством испытаний на полной мощности, примеры включают среднеквадратичное значение от 20 кА до 40 кА на стороне высокого напряжения.

Устойчивость к дуге является критически важным фактором безопасности. Наше распределительное устройство проходит испытания на замыкание на внутреннюю дугу (рейтинг IAC), чтобы гарантировать, что корпус может удерживать и безопасно отводить энергию дуги, защищая персонал и прилегающее оборудование. Проверки после испытаний подтверждают целостность соединений шин и нулевую структурную деформацию, гарантируя инженерам-проектировщикам стабильность системы в самых сложных условиях неисправности.

Какие структурные защиты и экологические адаптации интегрированы?

Корпус распределительного устройства, подверженный воздействию погодных условий, пыли и потенциальных дуговых разрядов, является первой защитой от ухудшения состояния окружающей среды и последствий аварий. Распределительное устройство высокого напряжения Lugao имеет класс защиты IP4X для внутренних блоков и более высокий класс для наружной установки, обеспечивая эффективную защиту от проникновения твердых частиц и брызг воды. Изготовленный из коррозионностойкой стали с антикоррозионной обработкой поверхности (толщина критически важных компонентов ≥2 мм), корпус выдерживает экстремальные температуры окружающей среды, высокую влажность и агрессивную прибрежную атмосферу.

Отдельные отсеки шин и выключателей обеспечивают повышенную безопасность за счет физического разделения частей, находящихся под напряжением. Каждый функциональный отсек независимо изолирован огнестойкими барьерами, предотвращающими распространение неисправностей между секциями и сдерживающими потенциальные инциденты внутри исходного отсека. Такая конструкция разделения гарантирует, что неисправность в одной секции не поставит под угрозу целостность соседних секций, поддерживая стабильность системы и уменьшая ущерб.

Какие классы напряжения и варианты конфигурации может поставлять Lugao?

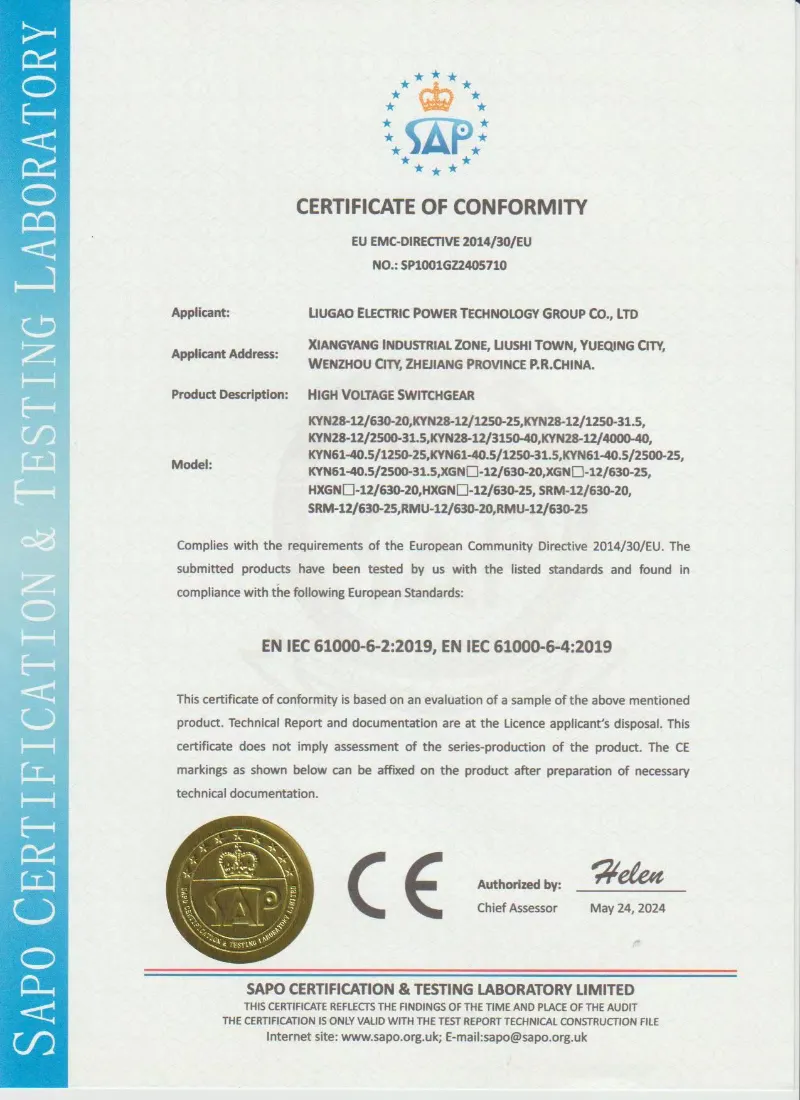

Производственный цех Лугао, сертифицированный по стандарту ISO9001 и SGS, оснащенный профессиональными сборочными линиями и испытательными стендами с полной мощностью, производит распределительные устройства высокого напряжения в строгом соответствии с международными стандартами IEC, GB, CE и CCC, поддерживая прямое развертывание по принципу «включай и работай» без дорогостоящих модификаций на месте.

Классы напряжения и диапазоны мощности

Варианты распределительного устройства и компонентов

Lugao предлагает гибкие внутренние конфигурации в соответствии с конкретными требованиями проекта:

· Тип автоматического выключателя:Вакуумный автоматический выключатель (VCB) для приложений среднего напряжения, обеспечивающий превосходное гашение дуги и более длительный срок службы. Элегазовые выключатели доступны для применений с более высоким напряжением, требующих надежной отключающей способности.

· Типы распределительных шкафов:Конфигурации KYN28A, KYN61 или GIS с фиксированной или выдвижной конструкцией, поддерживающие режимы кольцевой сети, терминала или двойного источника питания.

· Защита и контроль:Встроенные реле защиты с интерфейсами связи для удаленного мониторинга и управления, включая функции максимальной токовой защиты, защиты от замыканий на землю, направленной и дифференциальной защиты.

Как выбрать идеальную конфигурацию распределительного устройства высокого напряжения для вашей основной подстанции?

Для коммунальных подстанций и предприятий тяжелой промышленности, где токи повреждения велики и надежность цепи имеет решающее значение, необходимо использовать распределительные устройства высокого напряжения с автоматическим выключателем. Lugao предлагает индивидуальные варианты конфигурации, включая различные номиналы выключателей, расположение шин и схемы защиты, в соответствии с конкретными требованиями проекта. Прочная конструкция и всесторонние испытания гарантируют десятилетия надежной работы в сложных условиях.

Посмотрите нашу производственную линиюВидео

Познакомьтесь с передовым опытом производства распределительных устройств высокого напряжения Lugao на собственном опыте:
