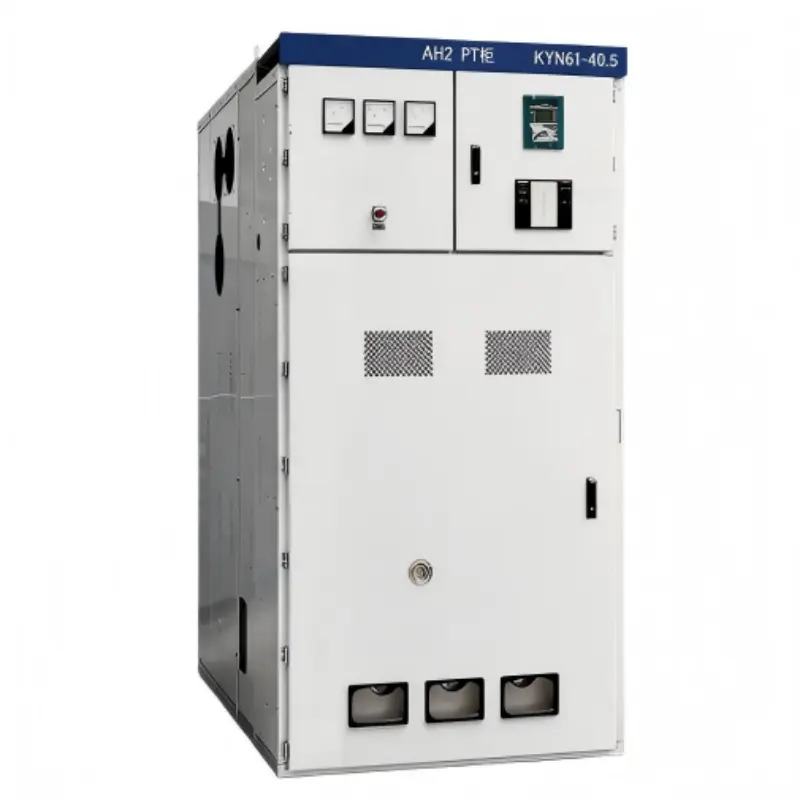

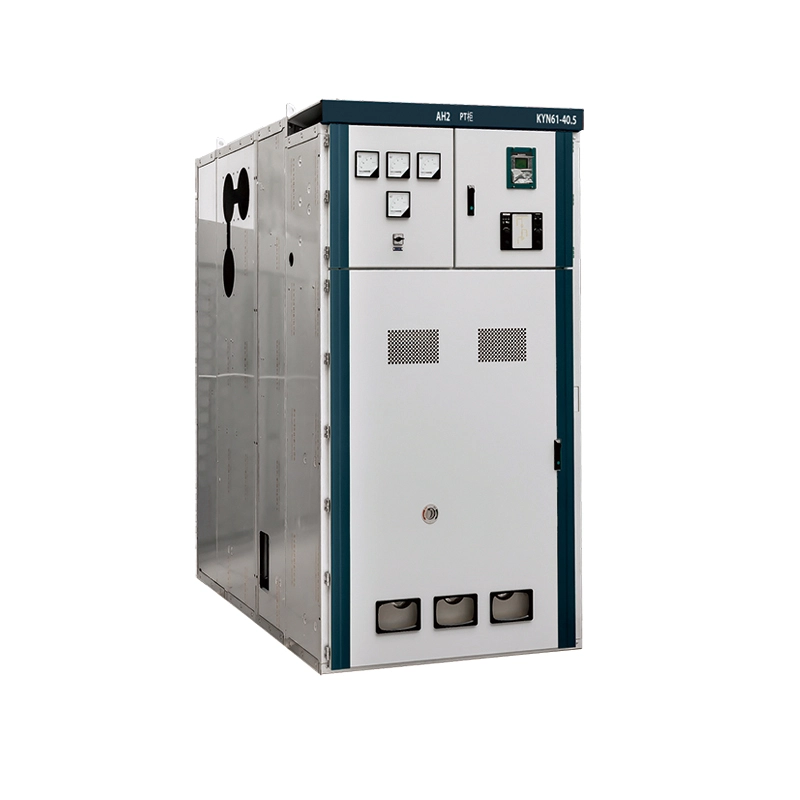

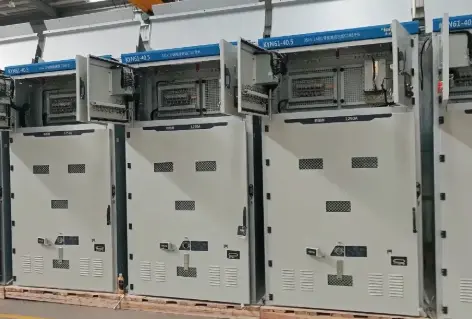

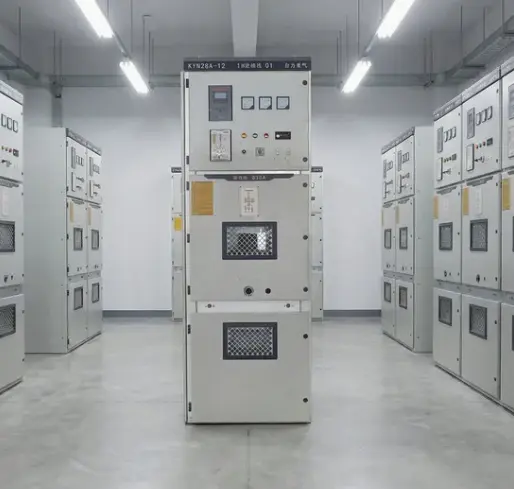

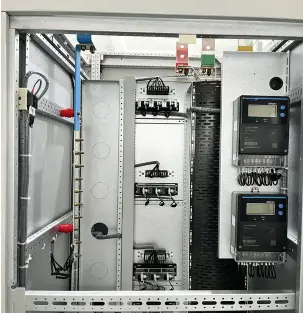

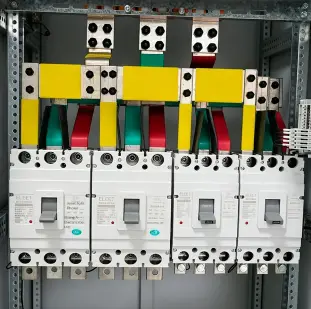

KYN Высоковольтное распределительное устройство с воздушной изоляцией

Что такое распределительное устройство высокого напряжения с воздушной изоляцией KYN?

Распределительное устройство представляет собой закрытое распределительное устройство среднего напряжения с металлической оболочкой и воздушной изоляцией, предназначенное для систем трехфазного переменного тока, работающих при напряжении от 3,6 до 40,5 кВ, 50 Гц или 60 Гц.

Обозначение «KYN» соответствует названию национального стандарта Китая.

К – металлоплакированный

Y – тип ручной тележки

Н – в помещении

В отличие от распределительных устройств с элегазовой изоляцией (КРУЭ), в которых используется элегаз, серия KYN использует атмосферный воздух в качестве основной диэлектрической среды между частями под напряжением и землей.

Что он может сделать?

Это высоковольтное распределительное устройство с воздушной изоляцией KYN служит центральным узлом для управления, защиты и изоляции высоковольтного электрооборудования. Его основные функции включают в себя:

1. Получение и распределение электроэнергии. Главная шина получает входящую мощность от трансформатора или генератора, а затем распределяет ее по нескольким отходящим фидерам. Каждый фидер можно включать независимо.

2. Защита от электрических неисправностей. Встроенные вакуумные выключатели (размещенные в съемной ручной тележке) автоматически срабатывают в течение миллисекунд при обнаружении перегрузки, короткого замыкания или замыкания на землю. Трансформаторы тока обнаруживают неисправность; защитные реле инициируют команду отключения.

3. Изолируйте оборудование для проведения технического обслуживания. Ручную тележку можно выдвинуть в «выкаченное» положение, создав видимый воздушный зазор между выключателем и фиксированными первичными контактами. Жалюзи автоматически закрываются над неподвижными контактами под напряжением, что позволяет безопасно осмотреть выключатель без обесточивания всей шины.

4. Обеспечьте измерение и мониторинг в режиме реального времени. Трансформаторы тока (ТТ) и трансформаторы напряжения (ТН), установленные в кабельном отсеке, передают сигналы на амперметры, вольтметры, анализаторы качества электроэнергии и удаленные терминальные устройства (RTU).

5. Включите безопасное заземление. Заземлитель с ручным управлением, механически заблокированный в положении ручной тележки, позволяет надежно заземлить сторону кабеля перед началом работ по техническому обслуживанию.

6. Координация с реле защиты. Современные реле на базе микропроцессора (дополнительно) обеспечивают направленную максимальную токовую защиту, дифференциальную защиту, защиту от ограниченного замыкания на землю и защиту от отказа выключателя. Связь через Modbus или IEC 61850 обеспечивает интеграцию в системы SCADA.

По сути, распределительное устройство высокого напряжения с воздушной изоляцией KYN — это рабочая лошадка для сетей среднего напряжения: надежная, прозрачная (с воздушной изоляцией, чтобы вы могли видеть, что происходит) и экономичная для установки внутри помещений.

Параметры продукта

Преимущества продукта

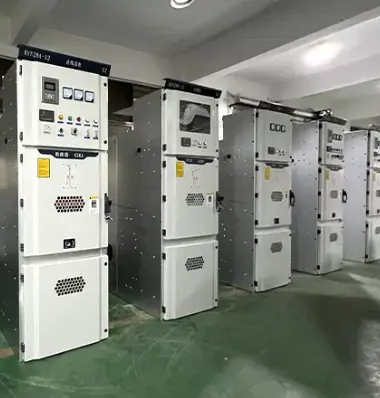

1. Настоящая металлическая конструкция с разделением на отсеки.

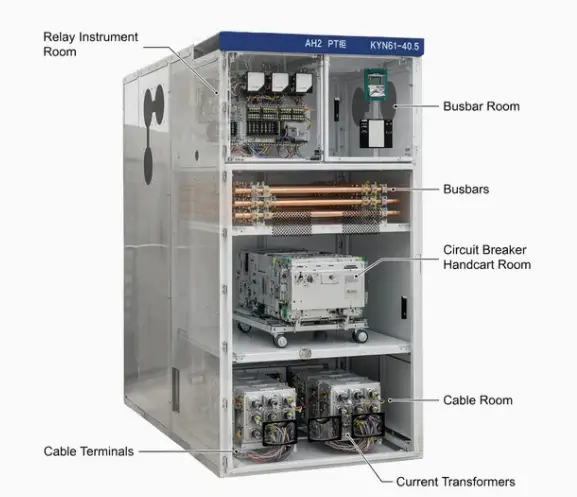

Наше распределительное устройство KYN делит панель на четыре полностью отдельных отсека:

● Шинный отсек (сверху сзади)

● Отсек ручной тележки гидромолота (средний спереди)

● Кабельный отсек (снизу сзади).

● Низковольтный приборный отсек (вверху спереди)

Каждый отсек разделен перегородками из оцинкованной стали толщиной 3 мм с крышками доступа на болтах. Такая сегрегация обеспечивает:

● Сдерживание повреждения. Если внутренняя дуга возникает в одном отсеке, она не может распространиться на соседние отсеки. Наша конструкция прошла испытания IAC AFLR до 40 кА в течение 1 секунды.

● Безопасность персонала. Операторы могут открыть дверь отсека выключателя для доступа к ручной тележке, в то время как шины остаются под напряжением, но полностью закрыты фиксированными стальными барьерами.

● Параллельное обслуживание. Работы по заделке кабеля могут выполняться во время обслуживания отсека выключателя.

2. Автоматические жалюзи для защиты от прямого контакта

Когда ручная тележка перемещается из подключенного в испытательное положение, заслонки из нержавеющей стали автоматически перемещаются по фиксированным первичным контактам (стороны линии и нагрузки). Ключевые особенности:

● Материал – нержавеющая сталь толщиной 3 мм (не алюминий и не пластик).

● Принцип действия – пружинный, безопасный (жалюзи закрываются, даже если пружина механизма сломается – этому способствует сила тяжести)

● Блокировка – жалюзи невозможно открыть вручную, если не снята ручная тележка и не использован специальный инструмент для разблокировки (предотвращает несанкционированный доступ).

● Изоляция – жалюзи с задней стороны покрыты изолирующим эпоксидным слоем толщиной 2 мм для предотвращения наведенного напряжения.

3. Воздушная изоляция – отсутствие газа SF6.

В отличие от распределительных устройств с элегазовой изоляцией (КРУЭ), в распределительных устройствах высокого напряжения с воздушной изоляцией KYN в качестве изолирующей среды используется только атмосферный воздух. Это дает множество преимуществ:

● Нулевые выбросы парниковых газов: потенциал глобального потепления SF6 в 23 500 раз выше, чем у CO2. Регулирующие органы ЕС и многих штатов США ограничивают использование SF6. KYN с воздушной изоляцией — это выбор, ориентированный на будущее.

● Оборудование для обработки газа не требуется – для заправки ГИС требуются дорогие газовые тележки, манометры, детекторы утечек и сертифицированные специалисты. КИНу ничего из этого не нужно.

● Визуально проверяемые воздушные зазоры: операторы могут видеть открытые контакты или зазор между ручной тележкой и неподвижными контактами. Элегазовое оборудование скрывает все за герметичными корпусами.

● Снижение стоимости жизненного цикла: не требуется дозаправка газом, периодические испытания на влажность и замена уплотнений. Воздух бесплатный.

5. Высокая устойчивость к короткому замыканию.

НашКИН распределительное устройстводостигает:

● Номинальный кратковременно выдерживаемый ток – до 50 кА в течение 3 секунд.

● Номинальный пиковый выдерживаемый ток – до 125 кА.

● Классификация внутренней дуги – IAC AFLR 40 кА/1 с (доступен спереди, сбоку, сзади).

Эти номиналы превышают типичные требования электросети (обычно 25 кА или 31,5 кА в течение 3 секунд). Высокая устойчивость достигается за счет:

● Сложенные вдвое опорные кронштейны для шин толщиной 2,5 мм.

● Посеребренные медные шины с моментом затяжки болтов не менее 70 Нм.

● Изолированные втулки сборных шин для предотвращения межфазных замыканий при вибрации.

Особенности продукта

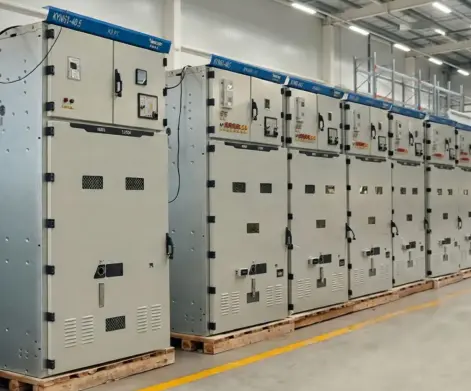

Детали производства

Рама и корпус

1. Материал: рама из холоднокатаной стали толщиной 2,5 мм; Барьеры отсеков 3,0 мм

2. Формовка: лазерная резка, перфорация на станке с ЧПУ, роботизированная сварка MIG.

3. Покрытие: Девятиэтапный процесс – грунтовка E-coat + полиэфирное порошковое покрытие толщиной 100–120 мкм. Солевой туман >1000 часов

4. Цвет: стандарт RAL 7035 (светло-серый).

Шинная система

1. Медь: 99,95% E-Cu, проводимость ≥58 МС/м.

2. Соединения: посеребренные (10 мкм) + тарельчатые шайбы, затянутые до 70 Нм, с маркировкой красной краской.

3. Изоляция: термоусадочные огнестойкие рукава, частичный разряд <5 пКл при 15 кВ.

4. Опорные изоляторы: эпоксидная смола с кремнеземным наполнителем, путь утечки ≥20 мм/кВ.

Производство ручных тележек

1. Шасси: с порошковым покрытием черного цвета; четыре ролика из нейлона MoS2 (грузоподъемность 500 кг каждый)

2. Установка: ходовой винт Acme, 10 оборотов, тестовое соединение, крутящий момент <15 Нм.

3. Монтаж выключателя: прямое крепление болтами для Lugao VCB или ABB VD4/Siemens 3AH.

4. Вспомогательные контакты: 8НО+8НЗ, серебряно-никелевые, 10А при 250В переменного тока.

Упаковка, доставка и послепродажное обслуживание

Упаковка и доставка

Каждый шкаф распределительного устройства KYN с воздушной изоляцией и металлической обшивкой защищен влагонепроницаемой пленкой, пенопластом или угловыми ограждениями и упакован в экспортные деревянные ящики или армированные поддоны в соответствии с требованиями отгрузки. Ручные тележки, инструменты и аксессуары для вакуумных выключателей могут быть закреплены или защищены отдельно, чтобы уменьшить перемещение во время транспортировки. Доставка может быть организована морским или наземным транспортом в зависимости от пункта назначения проекта.

Послепродажное обслуживание

Лугаоосуществляет техническую поддержку при монтаже, пуско-наладке и эксплуатации согласно подтвержденному договору заказа. Электрические чертежи, схемы вторичной проводки, инструкции по эксплуатации и отчеты о плановых испытаниях могут быть предоставлены перед отправкой. Гарантийные условия и поддержка запасными частями предоставляются в соответствии с договором и подтвержденным техническим соглашением.
