Распределительное устройство высокого напряжения постоянного тока в металлическом корпусе

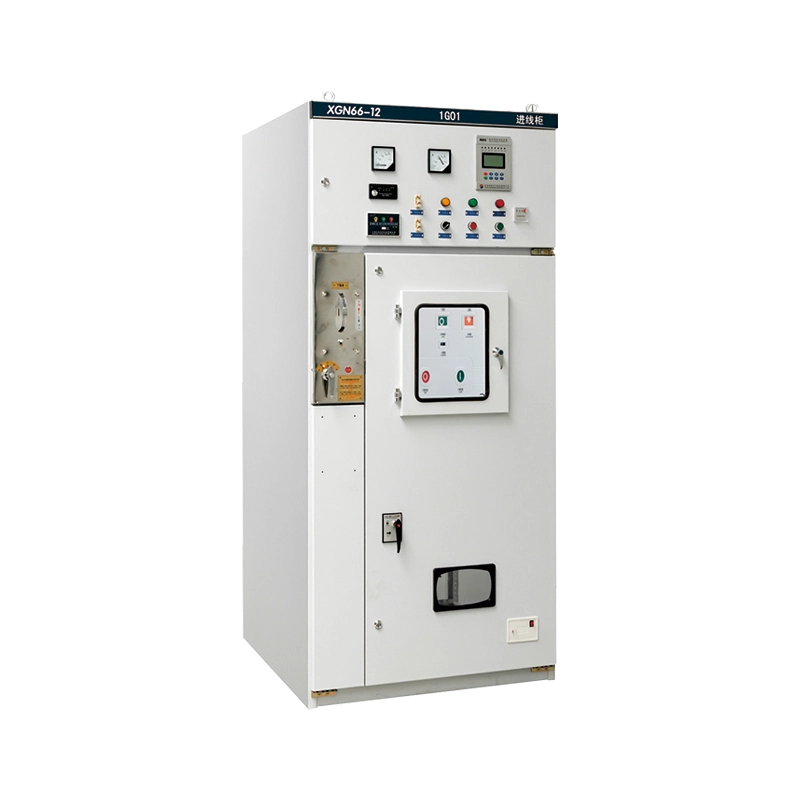

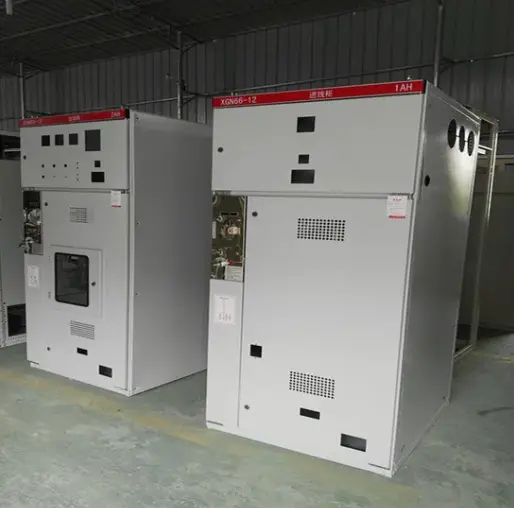

Фиксированное распределительное устройство переменного тока высокого напряжения в металлическом корпусе (модель: XGN66-12) представляет собой полный комплект распределительного устройства с воздушной изоляцией для использования внутри помещений. Он предназначен для энергосистем трехфазного переменного тока частотой 50/60 Гц, работающих при номинальном напряжении 3,6 кВ, 7,2 кВ и 12 кВ.

В отличие от выдвижных вариантов, в этом фиксированном распределительном устройстве переменного тока в металлическом корпусе используется стационарный вакуумный выключатель и структурированная система изоляции. Эта философия проектирования упрощает соединения главной цепи, повышает механическую стабильность и обеспечивает экономичное решение без ущерба для безопасности. Корпус изготовлен из высокопрочных холоднокатаных стальных листов, сваренных и скрепленных болтами, образующих прочную конструкцию, устойчивую к деформации при транспортировке и эксплуатации. Он служит критически важным интерфейсом для получения электрической энергии из сети и распределения ее на трансформаторы, двигатели и другие высоковольтные нагрузки, предлагая интегрированные функции управления, измерения и защиты в одном компактном корпусе.

Характеристики и применение продукта

Ключевые особенности (стиль вопросов и ответов)

Вопрос: Что делает «стационарную» конструкцию этого распределительного устройства высокого напряжения постоянного тока в металлическом корпусе лучше, чем выкатные типы?

A: Простота и сила. Поскольку основные компоненты фиксированы, соединения первичной цепи более прочны и менее подвержены проблемам износа контактов, связанным с движущимися ручными тележками. Такая конструкция позволяет уменьшить объем шкафа (почти на 50 % меньше, чем традиционные конструкции), что делает ее идеальной для внутренних подстанций с ограниченным пространством. Он также, как правило, обеспечивает более низкие первоначальные затраты на закупку, сохраняя при этом «пятиустойчивый» механизм блокировки для предотвращения неправильной эксплуатации.

Вопрос: Как Lugao Power обеспечивает безопасность обслуживающего персонала?

Ответ: Безопасность заложена в механике.распределительное устройствооснащен принудительной механической системой блокировки между главным выключателем, разъединителем и дверцами шкафа. Высоковольтное фиксированное распределительное устройство переменного тока в металлическом корпусе имеет видимую точку разрыва (разъединитель), позволяющую операторам визуально убедиться в отключении питания перед техническим обслуживанием, что соответствует мировым стандартам электробезопасности. Кроме того, такие компоненты, как разъединитель GN30-12, полностью закрыты, чтобы предотвратить воздействие вспышки дуги.

Вопрос: В каких средах можно использовать этот продукт?

О: Этот продукт предназначен для суровых промышленных условий. Он надежно работает при температуре от -25°C до +40°C и на высоте до 1000 м (можно настроить для большей высоты). Он широко используется в:

1. Электростанции и подстанции: в качестве основного входящего/выходящего блока.

2. Промышленные и горнодобывающие предприятия: Для управления тяжелой техникой и трансформаторами.

3. Высотные здания: Для электрораспределительных помещений в подвалах или технических этажах.

4. Возобновляемая энергия: как точка синхронизации для ветряных и солнечных электростанций.

Вопрос: Легко ли обслуживать это фиксированное распределительное устройство переменного тока высокого напряжения в металлическом корпусе?

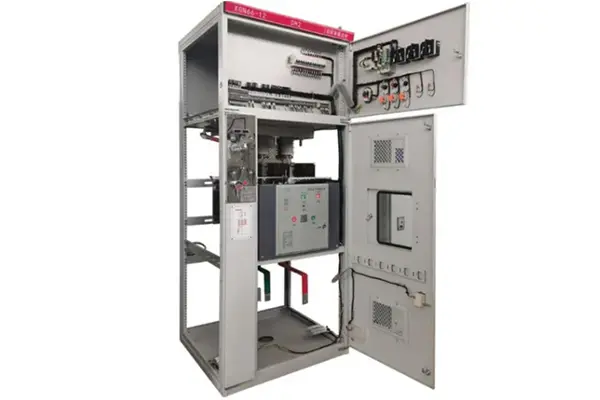

А: Абсолютно. Несмотря на то, что он «исправлен», обслуживание несложно. Передняя панель обеспечивает легкий доступ к отсеку выключателя, а отсек сборных шин изолирован сверху. Замена предохранителей (в комбинациях предохранителей) проста и безопасна.

Детали производства и гарантия качества

Техническое мастерство

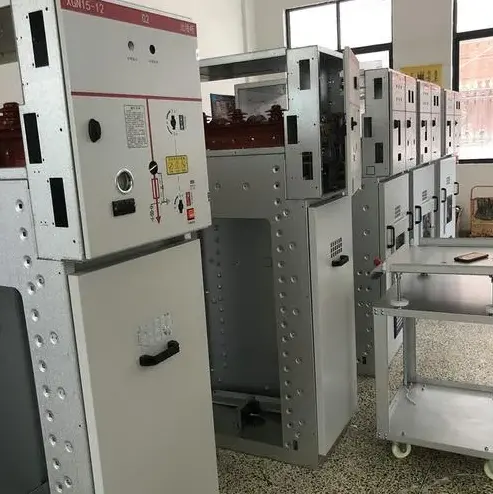

● Передовое производство: металлический корпус обрабатывается на станках для штамповки, гибки и резки с ЧПУ, что обеспечивает высокую точность и взаимозаменяемость. Каркас собран на высокопрочных болтах, исключающих сварочную деформацию.

● Характеристики изоляции: В качестве основной изолирующей среды в системе используется воздух. Однако благодаря оптимизированному межфазному промежутку шин и использованию изоляторов с высоким коэффициентом утечки высоковольтное фиксированное распределительное устройство переменного тока в металлическом корпусе легко выдерживает испытание на выдерживаемое напряжение промышленной частоты 42 кВ.

● Механизм блокировки: мы используем надежную систему блокировки с пятью способами предотвращения:

1. Предотвращает включение выключателя, если заземлитель замкнут.

2. Предотвращает замыкание заземлителя, если выключатель включен.

3. Предотвращает открытие передней/задней панели, если выключатель находится под напряжением.

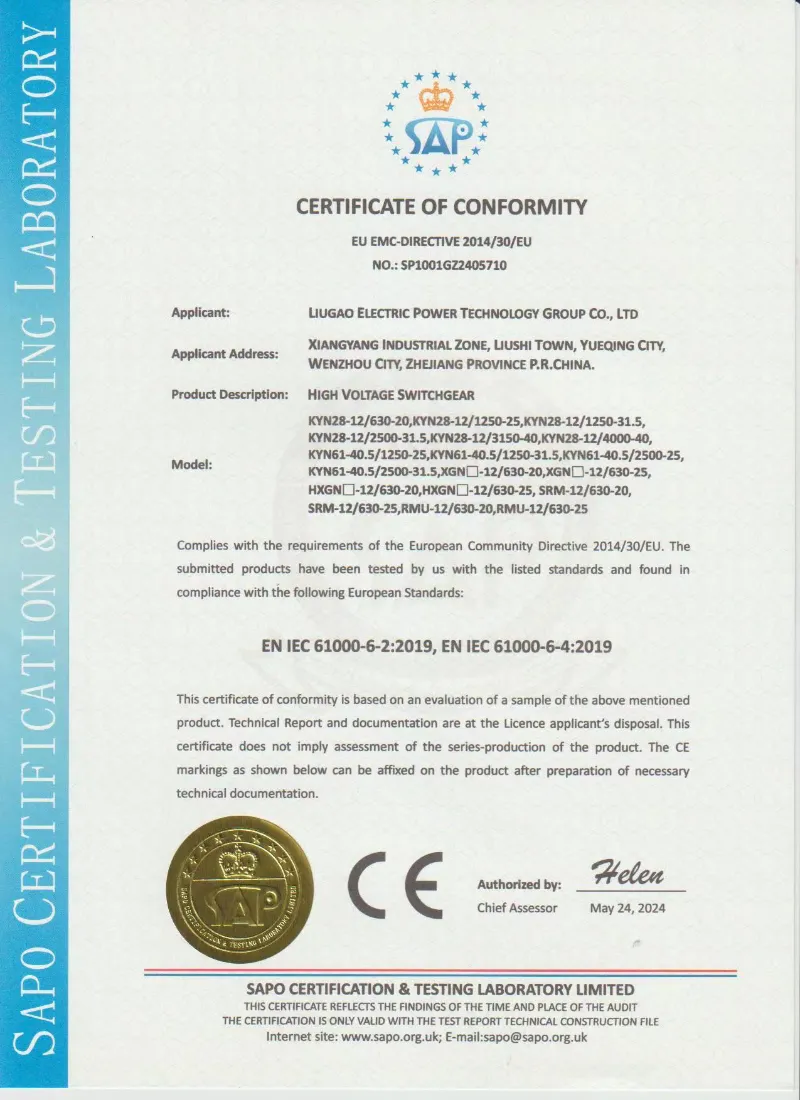

Сертификаты

● Лугао Пауэр Ко., Лтд.придерживается строгих международных правил. Наша серия XGN66-12 полностью прошла типовые испытания и соответствует стандарту IEC 62271-200 (распределительное и управляющее оборудование переменного тока в металлическом корпусе). Мы также имеем сертификаты ISO 9001 для нашего производственного предприятия, что обеспечивает стабильное качество.

Параметр продукта (спецификация)

Выбор правильного рейтинга имеет решающее значение. Для трансформатора мощностью 1000 кВА при напряжении 12 кВ мы рекомендуем номинальный ток 630 А с кратковременно выдерживаемой способностью 25 кА для эффективной обработки потенциальных токов повреждения. Проконсультируйтесь с нашими инженерами для расчета конкретной нагрузки.

Почему стоит выбрать Lugao Power Co., Ltd.?

Подтвержденная экспортная экспертиза:За последние 5 лет более 500 единиц продукции были успешно развернуты на Филиппинах, во Вьетнаме, в Саудовской Аравии и Нигерии. Наши упаковочные решения (включая армированные стальные ящики и антикоррозийную пленку с ЛИК) прошли боевые испытания при морских перевозках на дальние расстояния и при хранении в портах во влажной среде.

Реальная настройка:Помимо подбора цветов по шкале RAL, мы предлагаем индивидуальные коэффициенты трансформации ТТ/ТН и конфигурации вспомогательных контактов, соответствующие вашим существующим схемам реле защиты (совместимым с ABB/Siemens/Schneider).

Гибкая цепочка поставок:Используя нашу местную экосистему компонентов, мы гарантируем время выполнения заказа в течение 15–20 дней, что значительно быстрее, чем у европейских аналогов, без ущерба для качества ключевых компонентов (вакуумные прерыватели VS1/ZN63).

Послепродажный ответ

Горячая линия:На технические вопросы отвечают в течение 2 часов (24/7).

Логистика запасных частей:Важные запасные части доставляются через DHL/FedEx в течение 48 часов.

Цифровая документация:Мы предоставляем полные электрические схемы на английском языке, SLD и руководства по эксплуатации через облачную ссылку перед отправлением судна, что позволяет вашей команде заранее подготовиться.
