Распределительное устройство высокого напряжения коробчатого типа XGN фиксированного типа

Что это за оборудование?

Высоковольтное распределительное устройство коробчатого типа XGN (XGN расшифровывается как «Box-type фиксированного типа») представляет собойЗакрытое распределительное устройство высокого напряжениясборка. Он в основном используется в трехфазных системах переменного тока с номинальным напряжением 6, 10, 20 или 35 кВ и номинальной частотой 50/60 Гц.

Что он делает?

Данное оборудование используется для приема и распределения электрической энергии, а также для управления, защиты и контроля линий электропередачи и трансформаторов. В отличие от распределительных устройств выкатного типа, в высоковольтных распределительных устройствах фиксированного типа XGN используются стационарные автоматические выключатели и разъединители с видимыми изоляционными зазорами, что делает их более жесткими, экономичными и простыми в обслуживании во многих промышленных и коммерческих приложениях среднего масштаба.

Расшифровка кода модели:

XGN – коробчатого типа фиксированного типа для внутреннего использования в металлическом корпусе

Коробчатый тип – полностью закрытый металлический корпус.

Фиксированный тип – Фиксированная установка основных коммутационных компонентов.

Типичные применения:

Помещения распределения электроэнергии на заводах, в жилых комплексах, торговых центрах, больницах, центрах обработки данных и станциях возобновляемых источников энергии.

Описание продукта

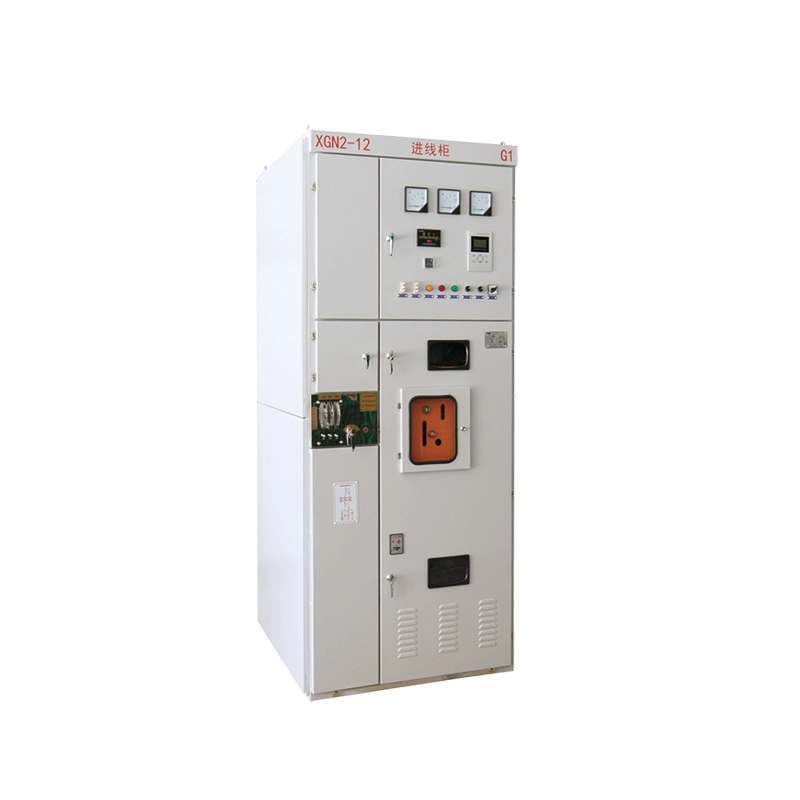

Высоковольтное распределительное устройство коробчатого типа XGN фиксированного типа представляет собой стандартизированное, экономичное и высоконадежное распределительное устройство. Его основная конструкция включает стационарный вакуумный выключатель, трехпозиционный разъединитель, трансформаторы тока, трансформаторы напряжения и комплексный механизм блокировки. Корпус изготовлен из высококачественной холоднокатаной стали или нержавеющей стали, покрытой электростатическим порошком для обеспечения превосходной коррозионной стойкости.

Основные электрические параметры: номинальное напряжение 12 кВ (опционально 24 кВ/40,5 кВ), номинальный ток до 3150 А, выдерживаемый ток короткого замыкания до 40 кА.распределительное устройствополностью соответствует стандартам GB3906 и IEC62271-200.

Его компактный дизайн (стандартная ширина 800 мм, глубина 900 мм, высота 2200 мм) экономит ценную площадь. Все высоковольтные отсеки полностью закрыты и заблокированы, что обеспечивает безопасную эксплуатацию. На передней панели размещены понятные мнемосхемы, индикаторные лампы и кнопки аварийного отключения.

Высоковольтное распределительное устройство коробчатого типа XGN особенно подходит для проектов, в которых простота эксплуатации, низкие первоначальные затраты и простота обслуживания имеют приоритет над возможностью выдвижной конфигурации.

Параметр продукта (спецификация)

Характеристики и применение продукта

Ключевые особенности

1. Простота фиксированного типа – более низкий уровень отказов

Никаких сложных движущихся железнодорожных конструкций. В распределительном устройстве высокого напряжения коробчатого типа XGN используются болтовые соединения или соединения с прямым контактом, что значительно снижает риск механических отказов.

2. Видимые размыкающие контакты – безопасны для блокировки/маркировки.

Разъединитель обеспечивает четко видимые положения контактов. Операторы могут визуально убедиться в разъединении контура перед техническим обслуживанием, что является важным преимуществом в плане безопасности по сравнению со старыми масляными или мини-редукторами.

3. Компактный и компактный

Ширина всего 600 мм для версий на 12 кВ. Идеально подходит для модернизации подстанций с ограниченным пространством.

4. Полная блокировка – предотвращает неправильное использование.

Механические и электрические блокировки между автоматическим выключателем, разъединителем и передней крышкой соответствуют требованиям «пяти мер защиты».

5. Адаптируется к суровым условиям.

Антиконденсационные нагреватели и передний корпус IP4X обеспечивают надежную работу во влажной или пыльной среде.

Области применения

● Промышленные предприятия – электроснабжение производственных линий.

● Торговые комплексы – главное распределительное помещение.

● Центры обработки данных – резервное питание.

● Ветровые/солнечные электростанции – сбор среднего напряжения.

● Больницы – двойное переключение мощности с фиксированным редуктором.

Вопросы и ответы

Вопрос: В чем разница между вашим распределительным устройством высокого напряжения фиксированного типа XGN и выдвижным типом (например, KYN)?

А: Отличный вопрос. Высоковольтное распределительное устройство коробчатого типа XGN оснащено стационарными автоматическими выключателями. Вы не можете «развернуть» гидромолот, но получаете более жесткую конструкцию, более низкие первоначальные затраты и более простое обслуживание. Для приложений, где избыточность высокой доступности не является критичной (например, менее 500 операций в год), фиксированный тип является более экономичным и надежным.

дверь.

Детали производства

1. Производство корпусов

Холоднокатаный стальной лист (толщиной ≥2 мм) или нержавеющая сталь 304.

Гибка, сварка и обработка поверхности на дому

Электростатическое порошковое покрытие (толщина ≥60 мкм, испытание в солевом тумане ≥240 часов)

2. Основные компоненты

Стационарный вакуумный выключатель (марка: Lugao / опционально Siemens, ABB)

Трехпозиционный разъединитель с видимым разрывом

Медные шины (луженые или посеребренные)

Трансформаторы тока/напряжения (класс точности 0,5/0,2S)

3. Внутренняя проводка

Номера проводов, клеммные колодки и пластиковые каналы четко обозначены.

Вторичная проводка проверена напряжением 2 кВ в течение 1 минуты.

Все провода огнестойкие и рассчитаны на температуру 105°C.

4. Заводские испытания

Испытание выдерживаемого напряжения промышленной частоты

Измерение сопротивления главной цепи

Испытание механической работы (≥200 раз)

Проверка функции блокировки

Измерение частичного разряда (≤10 пКл)

Распределительное устройство XGN против KYN

Выбор между распределительным устройством фиксированного типа XGN иВыкатное распределительное устройство KYN зависит от требований вашего проекта, стратегии обслуживания и бюджета. Распределительное устройство XGN предназначено для приложений, в которых приоритет отдается надежности, простоте эксплуатации и снижению инвестиционных затрат, тогда как распределительное устройство KYN лучше подходит для систем, требующих частого технического обслуживания или высокой эксплуатационной гибкости.

Сертификация и гарантия качества

● Соответствует IEC 62271‑200.

● Сертификат GB 3906.

● Проверка внутренней дуги (IAC A-FL) – опционально.

● Система управления производством ISO 9001:2015.

● Протоколы типовых испытаний национальной испытательной станции высоковольтного оборудования (Сиань/Пекин).

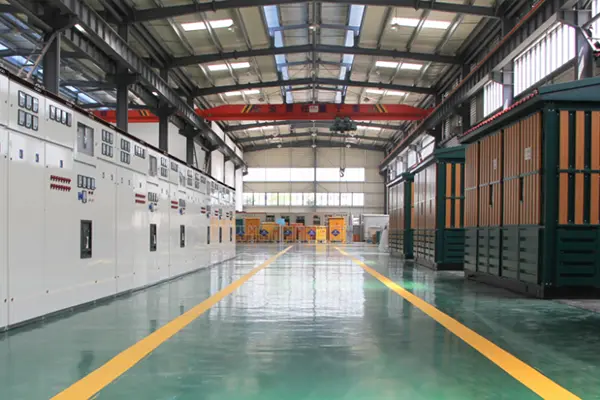

Наше распределительное устройство XGN производится на современном производственном предприятии, оснащенном станками лазерной резки с ЧПУ, гибочными центрами с ЧПУ, роботизированными сварочными системами, линиями обработки медных шин и комплексными лабораториями высоковольтных испытаний. Ваше распределительное устройство высокого напряжения коробчатого типа XGN будет поставляться с полным набором отчетов об испытаниях, электрическими схемами и руководствами по эксплуатации на английском и китайском языках.

Преимущества по сравнению с конкурентами – почему выбирают Лугао?

Упаковка и доставка

Стандарт упаковки

● Индивидуальные кейсы из высокопрочной фанеры с влагонепроницаемой пленкой.

● Внутренняя пенопластовая прокладка для компонентов.

● Все выходные клеммы закрыты изолирующими колпачками.

● Секции шин упакованы отдельно с этикетками.

Отгрузочная маркировка

● Номер заказа, пункт назначения, вес, знаки «Хрупкое» и «Нет стопки».

Варианты доставки

● FOB Нинбо/Шанхай

● Срок выполнения: 15–25 дней для стандартной конфигурации.

Обязательства по послепродажному обслуживанию

● Гарантийный срок – 12 месяцев с даты отгрузки (с возможностью продления до 24 или 36 месяцев по договору на обслуживание).

● Техническая поддержка – пожизненная бесплатная консультация; удаленное устранение неполадок в течение 2 часов в рабочие дни

● Обслуживание на местах – доступны инструкции по установке; Устранение неисправностей на месте по мере необходимости (бесплатно в течение гарантийного срока)

● Поставка запасных частей – наличие на складе обычных деталей; курьерская доставка на следующий день для срочных заказов
