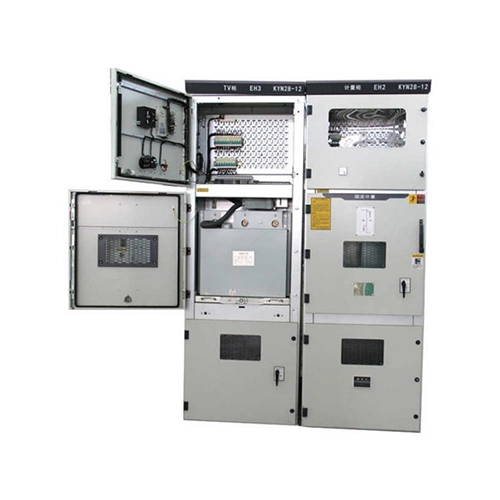

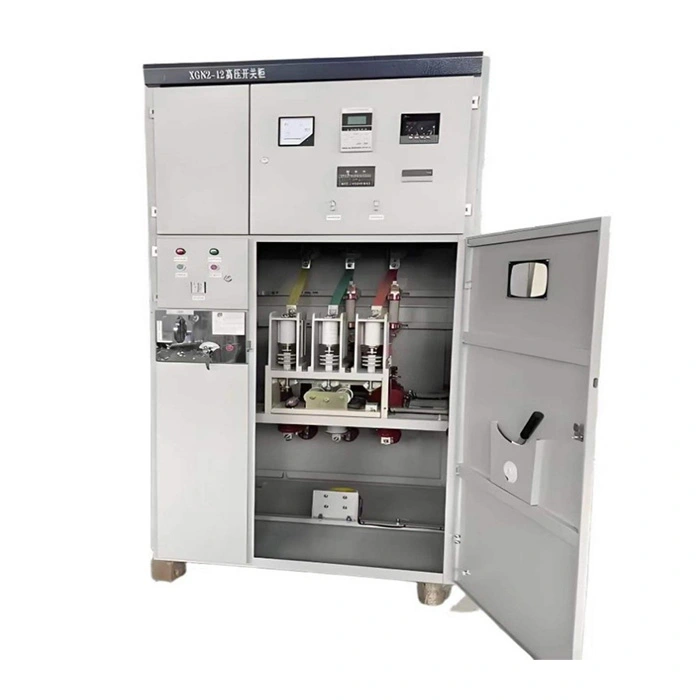

Распределительное устройство с фиксированной панелью высокого напряжения с ручной тележкой

Распределительное устройство с фиксированной панелью высокого напряжения с ручной тележкой представляет собой распределительное устройство в металлическом корпусе.распределительное устройство среднего напряжения с воздушной изоляциейСборка предназначена для систем с одинарной и двойной шиной. Но что именно представляет собой этот продукт и что он может сделать для вашей электрической инфраструктуры?

Что это такое:

Это гибридная конструкция, сочетающая фиксированный панельный корпус со съемным механизмом ручной тележки для первичных коммутационных устройств (таких как вакуумные выключатели, контакторы или преобразователи частоты). Ручную тележку можно физически вкатывать в панель и вынимать из нее, при этом шины, кабели и вспомогательные компоненты остаются зафиксированными внутри корпуса. Эта конструкция стандартизирована в соответствии с IEC 62271-200 и GB3906 для номинальных напряжений от 3 кВ до 40,5 кВ.

Что он может сделать:

● Управление потоком энергии. Оно безопасно подключает и отключает высоковольтные нагрузки, такие как трансформаторы, двигатели и батареи конденсаторов.

● Обеспечьте защиту от неисправностей: встроенные защитные реле и автоматические выключатели автоматически срабатывают при перегрузках, коротких замыканиях или замыканиях на землю.

● Обеспечение безопасного обслуживания: ручную тележку можно отвести в изолированное, заземленное положение, создав видимый воздушный зазор, что позволяет техническим специалистам работать с выключателем, не обесточивая всю шину.

● Измеряйте и контролируйте: трансформаторы тока, трансформаторы напряжения и цифровые счетчики, установленные на панели, предоставляют данные о состоянии системы в режиме реального времени.

● Безопасная блокировка: Механические и электрические блокировки предотвращают ошибки человека, такие как включение выключателя, когда ручная тележка находится на полпути, или доступ к живым отсекам.

Короче говоря, это фиксированное панельное распределительное устройство высокого напряжения с ручной тележкой действует как хранитель вашей высоковольтной сети — безопасное, гибкое и долговечное в течение более 20 лет службы.

Параметры продукта (спецификация)

Ниже представлена ​​подробная таблица технических характеристик нашего стационарного распределительного устройства высокого напряжения с ручной тележкой. Все значения относятся к типичным моделям на 12 кВ; другие напряжения доступны по запросу.

Характеристики и применение продукта (формат вопросов и ответов)

Вопрос 1: Чем конструкция с ручной тележкой лучше полностью фиксированного распределительного устройства?

A: Конструкция с ручной тележкой позволяет физически снимать первичное коммутационное устройство (вакуумный выключатель) с панели для обслуживания или замены, в то время как шины панели остаются под напряжением. Это сокращает время простоя с часов до минут. Напротив, стационарное распределительное устройство часто требует обесточивания всей секции для доступа к выключателю. Наше стационарное распределительное устройство высокого напряжения на ручной тележке сочетает в себе лучшее из обоих миров: фиксированные шины для надежности и ручные выключатели для удобства обслуживания.

В2: Как обеспечивается безопасность оператора во время стеллажа?

О: Наше распределительное устройство включает в себя пять обязательных блокировок:

1. Выключатель не может быть включен, если ручная тележка не находится в «рабочем» (подключенном) положении.

2. Ручную тележку нельзя переместить из состояния «отсоединено» в состояние «подключено», если выключатель не разомкнут.

3. Заземлитель может быть включен только тогда, когда ручная тележка находится в положении «тест/выкачено».

4. Дверь кабельного отсека можно открыть только при включенном заземлителе.

5. Ручную тележку нельзя вставлять или вынимать, пока выключатель замкнут. Эти блокировки являются как механическими, так и электрическими и имеют отказоустойчивую конструкцию.

В3: Можно ли использовать фиксированное распределительное устройство высокого напряжения с ручной тележкой на открытом воздухе?

О: Стандартный корпус имеет степень защиты IP4X и подходит для внутренних подстанций. Для наружного применения мы поставляем дополнительные атмосферостойкие кожухи или киоски со степенью защиты IP54. Многие клиенты устанавливают наше распределительное устройство внутри контейнерных подстанций или небольших сборных зданий рядом с ветряными электростанциями или солнечными электростанциями.

Вопрос 4: Каковы наиболее распространенные применения этого распределительного устройства?

A: Это распределительное устройство с фиксированной панелью высокого напряжения с ручной тележкой широко используется в:

● Подстанции электроснабжения (первичное и вторичное распределение).

● Промышленные предприятия (сталелитейные заводы, цементные заводы, нефтехимические предприятия) – для управления двигателями и защиты трансформаторов.

● Коммерческие здания (больницы, центры обработки данных, аэропорты), где требуется высокая надежность.

● Возобновляемая энергия (солнечные электростанции, ветряные электростанции) – в виде панелей подключения к сети.

● Горнодобывающая промышленность — достаточно надежна для работы в пыльных и влажных условиях.

● Тяговое электроснабжение железных дорог – по системам 27,5кВ или 2х25кВ.

Детали производства

1. Материал и покрытие корпуса

● Материал: лист высококачественной оцинкованной стали толщиной 2 мм (импортированный из Baosteel), сложенный на гибочных станках с ЧПУ. Двойные загнутые края повышают жесткость.

● Покрытие: эпоксидно-полиэфирное порошковое покрытие (толщина минимум 80 мкм) после пескоструйной обработки в соответствии со стандартом SA 2,5. Цвет RAL 7035 (светло-серый). Испытание в солевом тумане >500 часов – отсутствие коррозии.

2. Механизм ручной тележки

● Материал: ролики из высокопрочного нейлона + направляющие из нержавеющей стали.

● Принцип действия: Механизм ввинчивания/вывинчивания ходового винта с защитой от люфта. Каждая ручная тележка тестируется на 2000 полных циклов перемещения.

● Индикаторы положения: красный (подключен), зеленый (тест), желтый (отключен), видны на расстоянии 5 метров.

3. Ставни (автоматические барьеры безопасности)

● Когда ручная тележка выдвигается, подпружиненные металлические шторки автоматически закрывают фиксированные первичные контакты. Это предотвращает случайный контакт пальцев с деталями, находящимися под напряжением. Наши жалюзи изготовлены из алюминиевого сплава толщиной 3 мм с антикоррозийной обработкой.

4. Шинная система

● Материал: медь E-Cu с высокой проводимостью (чистота 99,9%). Посеребренные все соединения.

● Поперечное сечение: рассчитано на поддержание температуры ниже 65K при номинальном токе. Для 3150A мы используем двойные шины на фазу.

● Изоляция: термоусадочные изоляционные втулки (оранжевого цвета) для идентификации фаз и контроля частичных разрядов.

5. Заземлитель

● Тип: Быстросборный, с размыканием нагрузки, с видимыми ножами заземления.

● Управление: Ручной пружинный механизм. Может замыкаться на полный ток короткого замыкания (однократно 50 кА).

● Блокировка: эксклюзивная механическая блокировка в положении ручной тележки – заземлитель не может замкнуться, пока ручная тележка не находится в положении тестирования/выкачено.

6. Низковольтный отсек.

● Расположен вверху спереди (высота 300 мм), полностью изолирован от частей, находящихся под высоким напряжением. Содержит защитные реле (на базе микропроцессора), контрольные переключатели, контрольные лампы и вспомогательные предохранители.

● Электропроводка: Все вторичные кабели пронумерованы, сложены в огнестойкие ПВХ-каналы и подведены к клеммным колодкам с запасными контактами (зарезервировано 20%).

7. Контроль частичного разряда

● Все высоковольтные проводники имеют закругленную форму для устранения острых краев.

● Каждая панель подвергается испытанию на частичный разряд (<10 пКл при 1,1×Ur/√3).

8. Точность заводской сборки

● Каждое распределительное устройство с фиксированной панелью высокого напряжения с ручной тележкой собирается на приспособлении, выравниваемом лазером. Смещение контактов между тележкой и фиксированным контактом составляет <0,5 мм.

● Результат: плавное передвижение без скрежетания и применения усилий – ручные тележки не застревают даже после многих лет использования.

Почему стоит выбрать Lugao в качестве распределительного устройства среднего напряжения с ручной тележкой?

· Проектное проектирование: Компоновка шкафа, номинал шин, схема релейной защиты, конфигурация ТТ/ТН и кабельный ввод могут быть спроектированы в соответствии с однолинейной схемой.

· Производство на основе стандартов: Распределительное устройство может быть изготовлено в соответствии с IEC 62271-200, GB/T 3906, DL/T 404 и техническими условиями проекта.

· Гибкий выбор компонентов: Lugao VCB, ABB, Siemens, Schneider или компоненты других указанных марок могут быть сконфигурированы в соответствии с требованиями проекта.

· Плановый осмотр перед отправкой: Перед поставкой в ​​соответствии с техническим соглашением могут быть выполнены механическая работа, функция блокировки, проводка, изоляция и испытания на устойчивость к промышленной частоте.

· Техническое документальное сопровождение: Чертежи общего вида, однолинейные схемы, схемы вторичной проводки, инструкции по эксплуатации и отчеты о плановых испытаниях могут быть предоставлены для справки по проекту.
