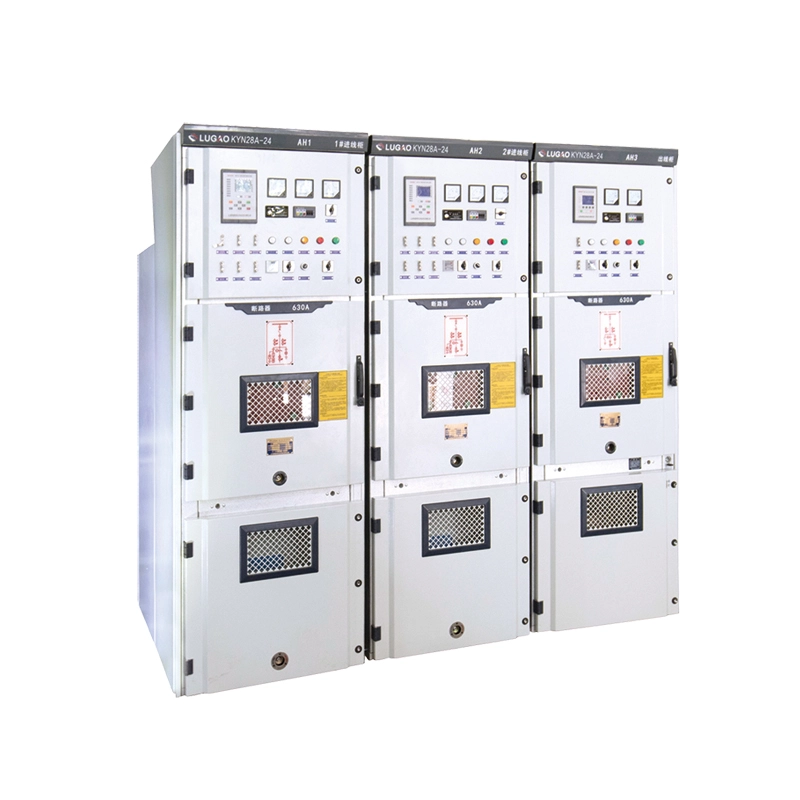

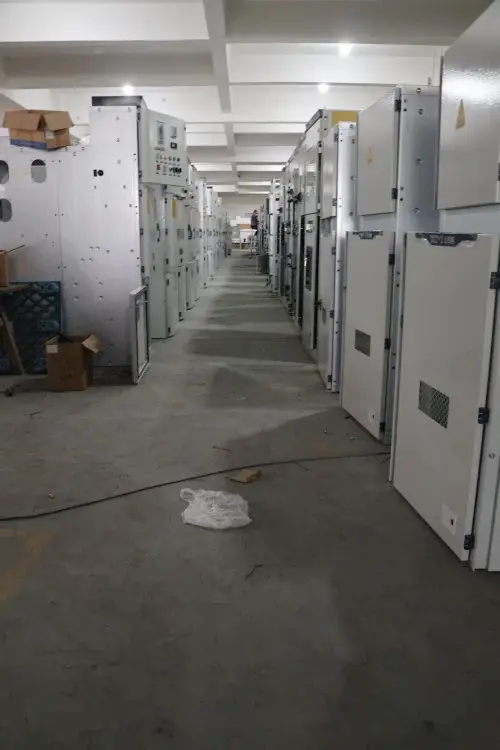

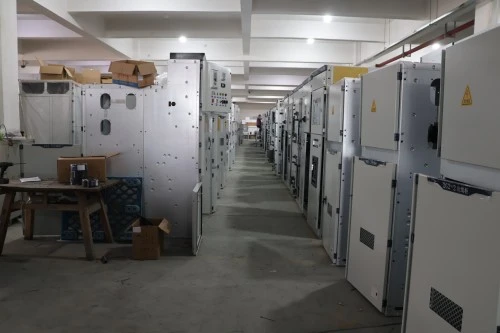

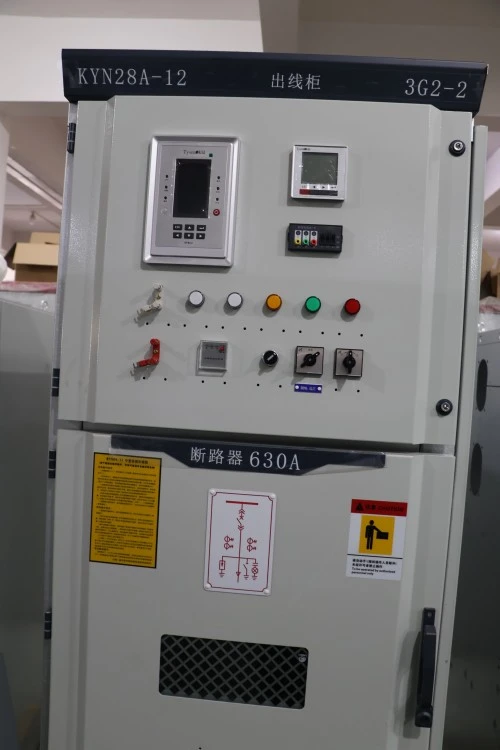

Бронированное распределительное устройство выкатного типа подстанции 35 кВ КИН

Что это за оборудование?

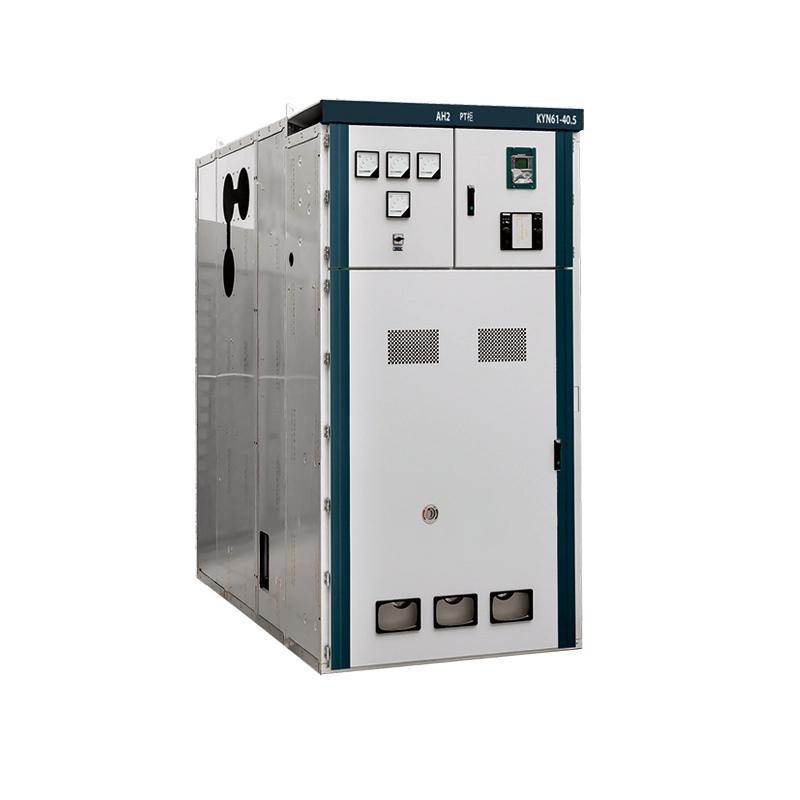

Распредустройство бронированное выкатного типа подстанции 35кВ «КИН» представляет собой металлическое распределительное устройство заводской сборки,Закрытое распределительное устройство высокого напряженияпредназначен для трехфазных систем переменного тока напряжением 40,5 кВ (номинальное 35 кВ). Он принадлежит к серии KYN и используется на подстанциях, промышленных электростанциях, крупных коммерческих комплексах и станциях сбора возобновляемой энергии.

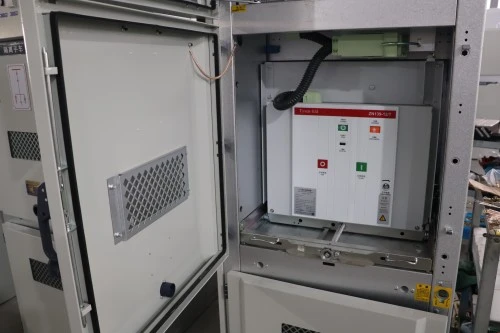

В отличие от распределительных устройств фиксированного типа, в которых выключатели закреплены болтами, этот бронированный выдвижной тип оснащен подвижной тележкой выключателя, которую можно перекатывать в три различных положения: рабочее, испытательное/выключенное и выдвинутое. Такая конструкция позволяет заменить неисправный выключатель в течение нескольких минут, не обесточивая всю шину, что является решающим преимуществом для непрерывного электроснабжения.

Что он делает?

Основная функция этого оборудования — получение входной мощности 35 кВ от трансформатора или воздушной линии, защита нисходящей сети с помощью автоматических выключателей и распределение электроэнергии по отходящим фидерам, таким как двигатели среднего напряжения, вторичные трансформаторы, конденсаторные батареи или крупные промышленные нагрузки. Бронированное распределительное устройство выкатного типа подстанции 35кВ КИН также обеспечивает:

● Изоляция – видимое отключение для безопасного обслуживания.

● Защита – защита от перегрузки по току, замыкания на землю и короткого замыкания с помощью реле или интеллектуальных электронных устройств.

● Измерение – измерение напряжения и тока для SCADA подстанции.

● Блокировка – механическая пятиступенчатая система предотвращения ошибок, вызванных человеческим фактором.

Разбивка кода модели

Особенности продукта и применение

Характеристика продукта

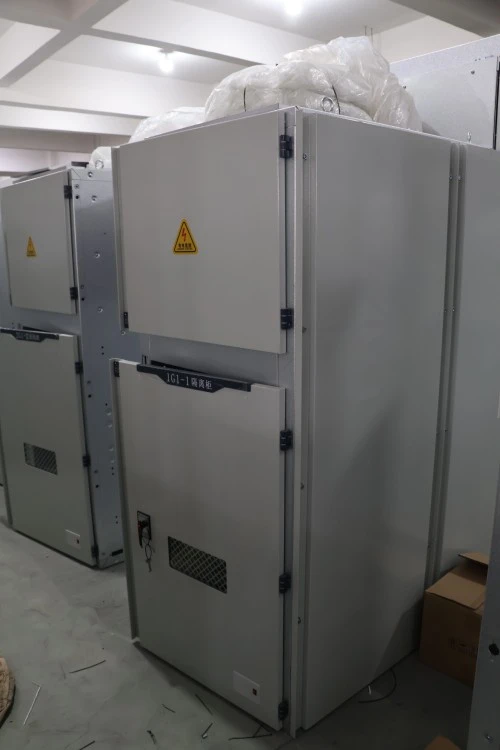

Особенность 1: Настоящая бронированная выдвижная конструкция

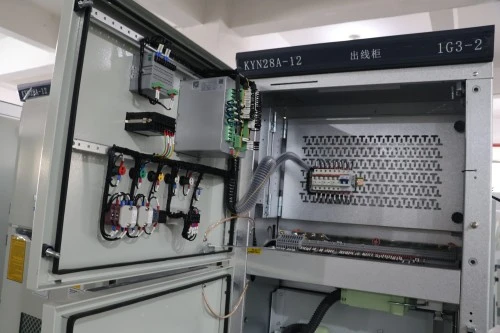

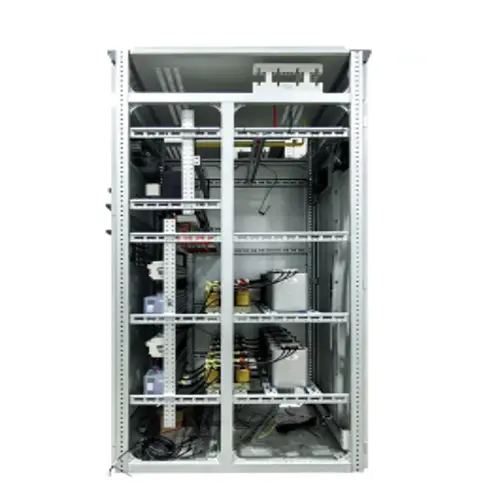

Выкатное распределительное устройство в металлическом корпусе имеет отдельные отсеки из стальных листов для выключателя, сборных шин, кабельной заделки и низковольтного управления. Каждый отсек заземлен и изолирован от распространения вспышки дуги.

Особенность 2: Механическая блокировка с пятью способами предотвращения

Система пяти предупреждений полностью механическая, не программно-зависимая. Это физически предотвращает:

1. Включение выключателя при включенном заземлителе.

2. Открытие передней крышки при включенном выключателе.

3. Перемещение выключателя между положениями под напряжением.

4. Эксплуатация заземлителя с токоведущими проводами.

5. Включение выключателя без управляющего напряжения.

Функция 3: Сдерживание дугового замыкания

Классификация внутренней дуги (IAC) протестирована при силе тока 31,5 кА в течение 1 секунды. Дуговые заслонки направляют давление вверх и в сторону от операторов.

Особенность 4: Надежность изоляции высокого напряжения

Межфазные зазоры и зазоры между фазами и землей превышают минимумы IEC 62271-200. Все шины изолированы термоусадкой или покрыты антикоронной защитой.

Функция 5: Интеллектуальный мониторинг и удаленное управление

Стандартное IED (интеллектуальное электронное устройство) с обменом сообщениями RS485/Modbus или IEC 61850 GOOSE. Мониторинг в режиме реального времени положения выключателя, состояния взвода пружины, элегазового газа (если используется), температуры и частичного разряда.

Технические характеристики продукта

Почему стоит выбрать Lugao Power Co., Ltd., а не конкурентов?

Почему клиенты неоднократно выбирают нас:

Мы не экономим на изоляционном зазоре, материале шин или надежности блокировки. Каждое распределительное устройство KYN, покидающее наш завод, проходит полное испытание на выдержку напряжением 95 кВ, а не «плановое» испытание пониженным напряжением. Мы также предоставляем электрические схемы для конкретных панелей в CAD и PDF, а не общие шаблоны.

Упаковка, доставка и послепродажное обслуживание

Упаковка

Каждая бронированная панель выкатного распределительного устройства подстанции KYN 35 кВ обернута антикоррозийной бумагой с ЛИК + пластиковой пленкой.

1. Затем помещают в фанерный ящик, сертифицированный для фумигации, с пенопластовой прокладкой по всем углам и краям.

2. Тележка гидромолота поставляется в выдвинутом положении, зафиксированном транспортировочными кронштейнами.

3. Шины разобраны, упакованы в индивидуальную упаковку, маркированы фазой и номером панели.

4. Вторичные вилки, ручки для перемещения, ключи заземления и запасные предохранители упакованы в защищенный от атмосферных воздействий ящик для принадлежностей внутри низковольтного отсека.

5. Для грузов, чувствительных к влажности (морские перевозки), добавлены мешки с силикагелем-осушителем.

Перевозки

1. Морская перевозка: 40-футовый контейнер HC вмещает 6–8 панелей (в зависимости от габаритов).

2. Сухопутные перевозки: Бортовой грузовик с антивибрационными подушками безопасности и обвязкой.

3. Инкотермс: EXW (фабрика), FOB Нинбо.

4. Документация, входящая в комплект поставки.

5. Чертеж общего вида (исполнительный)

6. Однолинейная схема с нумерацией панелей.

7. Схема подключения (формат А3, ламинированная)

8. Спецификация (выключатели, ТТ, ТН, реле)

9. Отчет о плановых испытаниях (подписанный специалистом по обеспечению качества)

10. Руководство по эксплуатации (английский или местный язык)

11. Матрица блокировки и график ключей (если используется блокировка ключей)

Обязательства по послепродажному обслуживанию

1. Гарантийный срок: 12 месяцев с даты отгрузки (с возможностью продления до 24 или 36 месяцев при заключении договора на платное обслуживание).

2. Техническая поддержка: Пожизненная бесплатная удаленная консультация. Перед доставкой наши инженеры проверят вашу однолинейную схему и настройки реле.

3. Обслуживание на местах: шеф-монтаж, помощь в вводе в эксплуатацию, диагностика неисправностей. Бесплатно в течение гарантийного срока (проезд и проживание оплачиваются по себестоимости). После гарантии взимается ежедневная плата + детали.

4. Поставка запасных частей: тележки выключателя, первичные контакты, вторичные вилки, ручки для стоек, заземлители, регуляторы температуры и компоненты блокировки хранятся на складе. Доставка критически важных запасных частей на следующий день через DHL/FedEx.

Часто задаваемые вопросы

В1: Можно ли использовать бронированное распределительное устройство выдвижного типа подстанции KYN 35 кВ на компактной подстанции вне помещения?

О: Стандарт: IP4X (только внутри помещения).

Опция: корпус для наружного применения со степенью защиты IP54, погодоустойчивой крышей и принудительной вентиляцией, вмещающий несколько панелей.

Действие: При запросе ценового предложения укажите «наружное».

В2: Как проверить блокировку с пятью предупреждениями перед подачей питания?

A: Выполните пошаговый тест в руководстве (базовый тест: 10 минут).

Проверка ключей: выключатель разомкнут + заземление замкнуто → должно блокировать вкатывание. Выключатель замкнут → передняя дверь должна оставаться запертой.

Рекомендация: Проверяйте при вводе в эксплуатацию и каждые 6 месяцев.

В3: Срок службы первичных размыкающих контактов и индикатора замены?

A: Посеребренные медные контакты: рассчитаны на 5000 операций.

Индикатор износа: на контактном пальце видна красная линия → заменить.

Типичная подстанция (стеллаж один раз в год): срок службы более 30 лет. Частая эксплуатация (дуговые печи): ежегодно измеряйте контактное сопротивление.
