Высокопроизводительная коробчатая трансформаторная подстанция для надежного распределения электроэнергии

Нехватка земель в городах, длительные циклы строительства на местах и ​​растущий спрос на распределенные электросети часто усложняют развертывание традиционных подстанций. Компания Lugao Power Co., Ltd., являющаяся специализированным производителем блочных трансформаторных подстанций в Китае, устраняет эти узкие места в проекте благодаря нашим полностью интегрированным подстанциям заводской сборки, которые объединяют распределительные устройства среднего напряжения, силовые трансформаторы и распределительные устройства низкого напряжения в одном компактном корпусе. С 2016 года наше предприятие, сертифицированное по стандарту ISO9001 и SGS, поставляет надежные подстанции американского и европейского типа, которые сокращают время установки до 60 %, предоставляя коммунальным предприятиям, EPC-подрядчикам и промышленным объектам надежное, готовое к немедленному обслуживанию решение по распределению электроэнергии по принципу «включай и работай».

Как выбрать для своего проекта между подстанциями американского и европейского типа?

При оценке квалифицированных поставщиков трансформаторных подстанций коробчатого типа инженерные группы по закупкам часто задаются вопросом: следует ли нам указывать американские или европейские стандарты проектирования для нашей распределительной сети? Ответ зависит от контекста приложения и предпочтений региональной сетки.

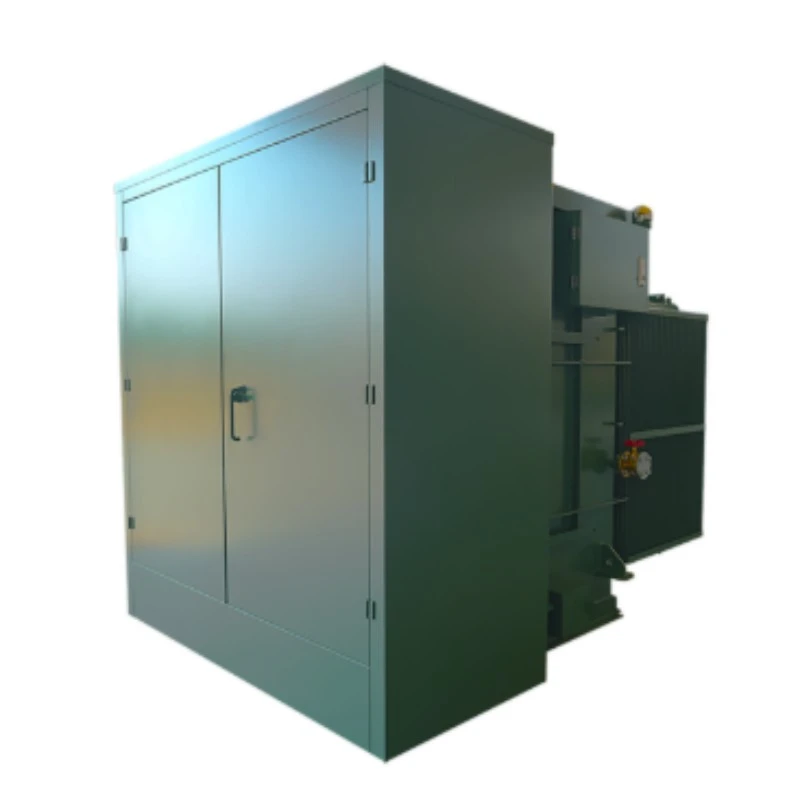

Подстанции американского типа имеют характерную трехкамерную конструкцию — трансформаторную, высоковольтную и низковольтную секции — при этом в трансформаторном отсеке обычно используется полностью герметичный масляный блок. Эта конструкция подчеркивает компактность, предлагая примерно от одной трети до одной пятой объема агрегатов европейского типа эквивалентной мощности, что делает ее особенно подходящей для наружной установки в жилых районах и городских распределительных сетях с ограниченной доступностью земли.

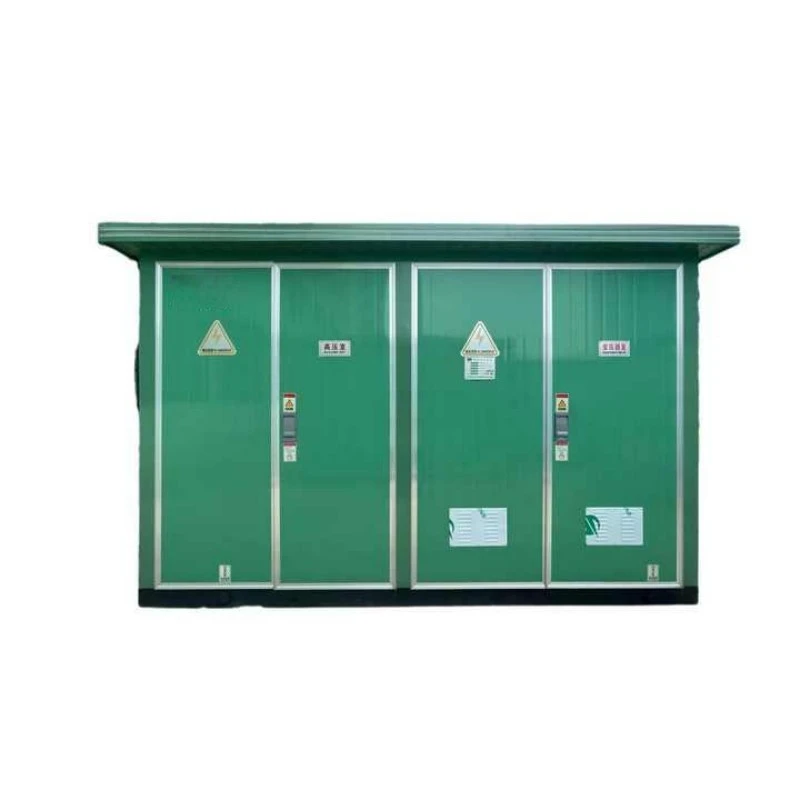

Подстанции европейского типа, напротив, имеют более модульную комнатную конфигурацию с отдельными отсеками высоковольтного распределительного устройства, трансформатора и низкого напряжения в одном корпусе. В этой конструкции приоритет отдается удобству обслуживания и гибкости, в ней можно использовать как масляные, так и сухие трансформаторы, и она широко применяется в промышленных парках, коммерческих комплексах и проектах муниципальной инфраструктуры в регионах, где действуют стандарты IEC.

Обе конструкции имеют общие преимущества — предварительное заводское тестирование, минимальные строительные работы и быстрое развертывание — но выбор в конечном итоге согласуется с вашими местными стандартами сети, доступной площадью объекта и предпочтениями в обслуживании.Лугаопредлагает обе конфигурации с полной настройкой, обеспечивая плавную интеграцию независимо от региональных требований.

Как Lugao обеспечивает диэлектрическую целостность и термическую долговечность?

Подстанции коробчатого типа должны выдерживать грозовые перенапряжения, коммутационные перенапряжения и постоянные тепловые нагрузки, вызванные нагрузкой. Трансформаторные подстанции коробчатого типа Лугао спроектированы на основе высокодиэлектрической основы, проверенной строгими испытаниями: устойчивость к промышленной частоте при 42 кВ в течение одной минуты и устойчивость к грозовому импульсу при 75 кВ на стороне высокого напряжения. Эти пороговые значения соответствуют требованиям подстанций как американского, так и европейского типа или превосходят их, защищая внутренние обмотки трансформатора и компоненты распределительного устройства от помех в сети.

Управление температурным режимом напрямую влияет на срок службы изоляции трансформатора. Повышение температуры при полной нагрузке — примерно 45,1 К на обмотках высокого напряжения и 52,9 К на обмотках низкого напряжения — постоянно остается в пределах, установленных стандартами IEC и IEEE. Конструкция корпуса включает в себя оптимизированные вентиляционные каналы и поверхности рассеивания тепла, которые активно отводят тепло от критически важных компонентов, предотвращая появление локальных горячих точек, которые ухудшают бумажную изоляцию и ускоряют старение масла. Такая термическая устойчивость приводит к снижению затрат в течение жизненного цикла и уменьшению частоты технического обслуживания ваших инвестиций в силовые трансформаторы.

Какие структурные и экологические меры защиты интегрированы?

Под воздействием погодных условий, пыли и случайных воздействий корпус подстанции служит первой защитой от ухудшения состояния окружающей среды. Подстанции Лугао имеют степень защиты IP44, обеспечивая эффективную защиту от проникновения твердых частиц и брызг воды, что подходит как для установок американского типа на открытой площадке, так и для конфигураций европейского типа, интегрированных в здание. Изготовленный из коррозионностойкой стали с антикоррозионной обработкой поверхности, корпус выдерживает экстремальные температуры окружающей среды, высокую влажность и агрессивную прибрежную атмосферу, обеспечивая структурную целостность в течение десятилетий службы.

Как Lugao проверяет способность выдерживать короткое замыкание?

В распределительных сетях неизбежно возникают токи повреждения. Способность подстанции пережить эти события без внутренней деформации или повреждения шин не подлежит обсуждению. Трансформаторные подстанции коробчатого типа Lugao проходят испытания на устойчивость к короткому замыканию (примерные номиналы включают среднеквадратичное значение 20 кА на стороне высокого напряжения), а послеиспытательные проверки подтверждают целостность соединений шин и нулевую структурную деформацию. Эта проверенная механическая прочность гарантирует инженерам-проектировщикам, что наши подстанции сохраняют стабильность системы даже в самых сложных условиях отказа.

Какие конфигурации мощности, напряжения и охлаждения может поставить Lugao?

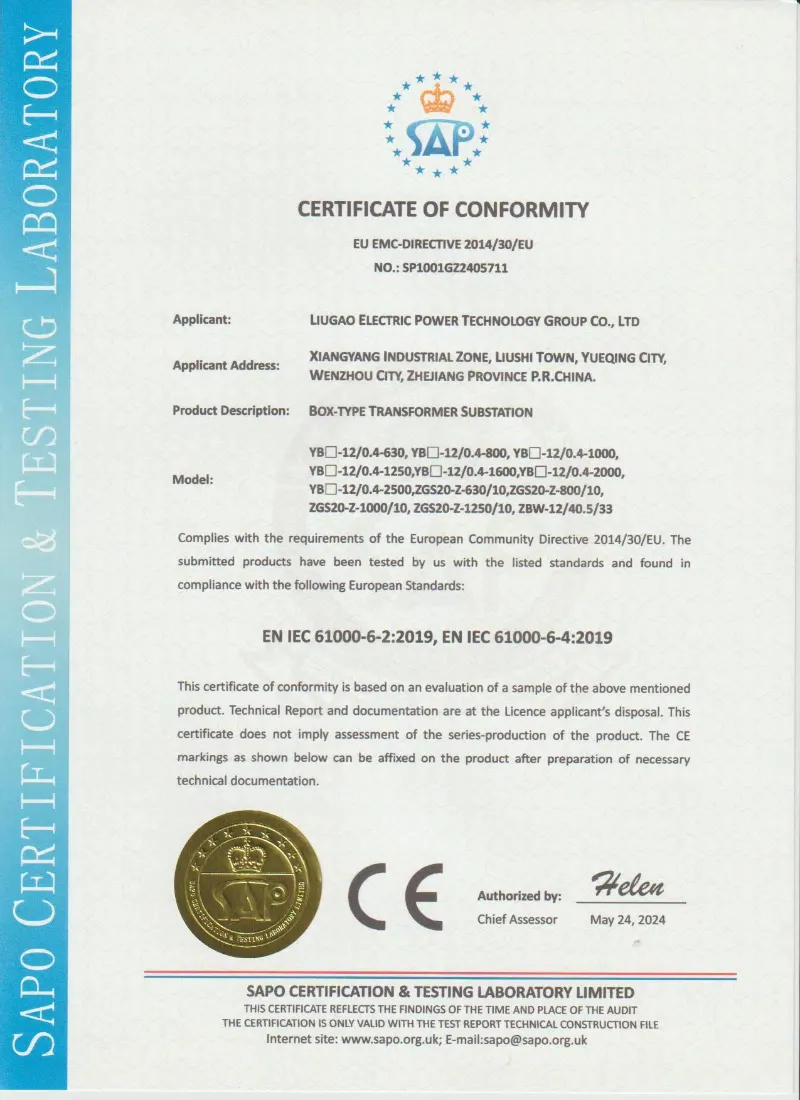

Производственный цех Лугао, сертифицированный по стандарту ISO9001 и SGS, оснащенный профессиональными сборочными линиями и испытательными стендами с полной мощностью, производит трансформаторные подстанции коробчатого типа в строгом соответствии с международными стандартами IEC, GB, CE и CCC, поддерживая прямое развертывание по принципу «включай и работай» без дорогостоящих модификаций на месте.

Классы напряжения и диапазоны мощности

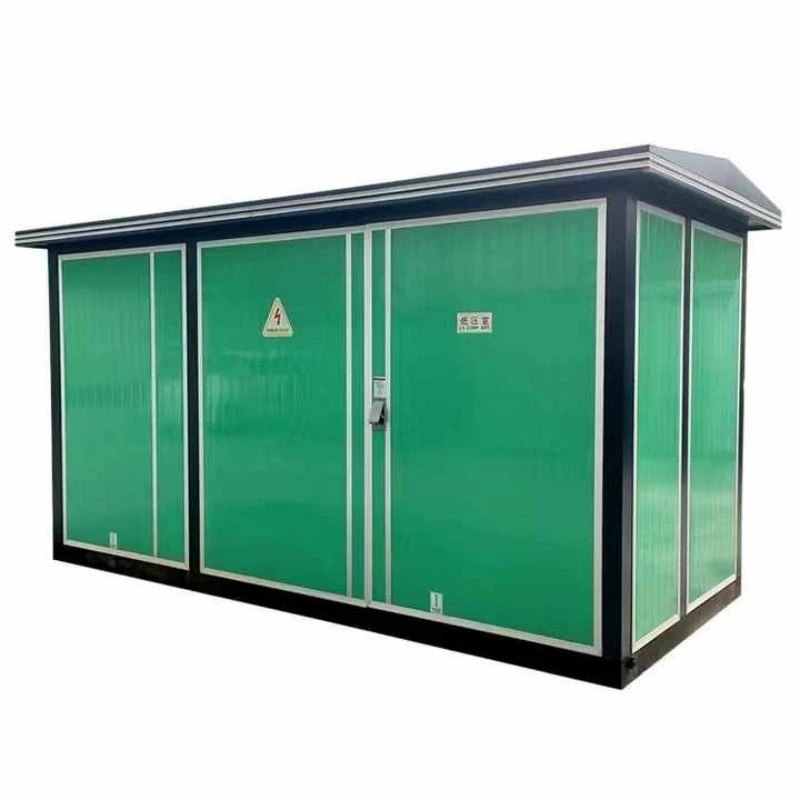

Подстанции 30 кВ/35 кВ американского и европейского типа:Разработано для распределительных подстанций, коллекторных систем ветряных электростанций и зон тяжелой промышленности, требующих преобразования среднего напряжения с надежной стойкостью к короткому замыканию и низким уровнем частичных разрядов.

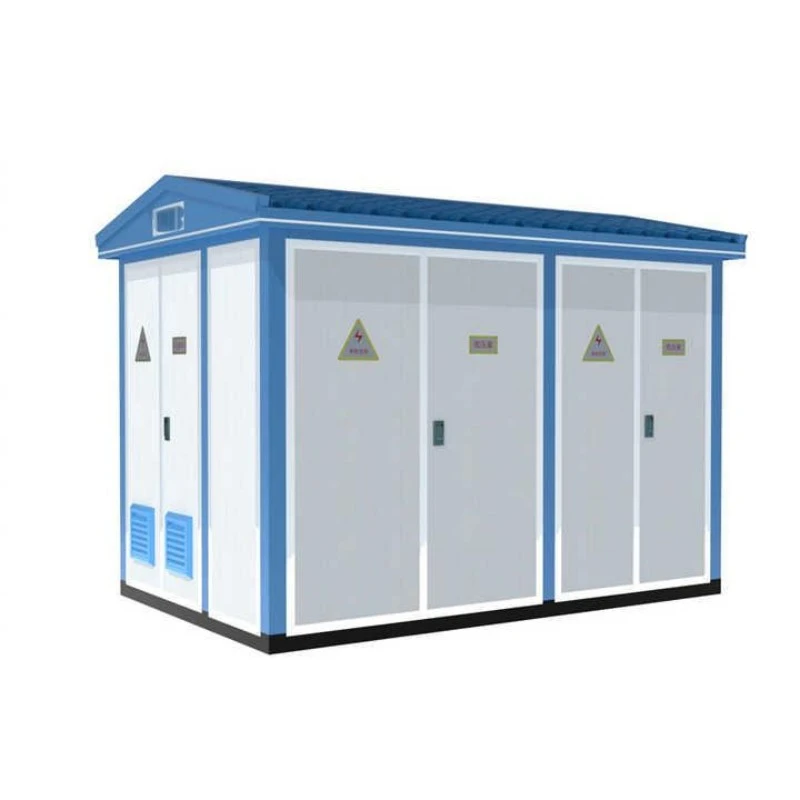

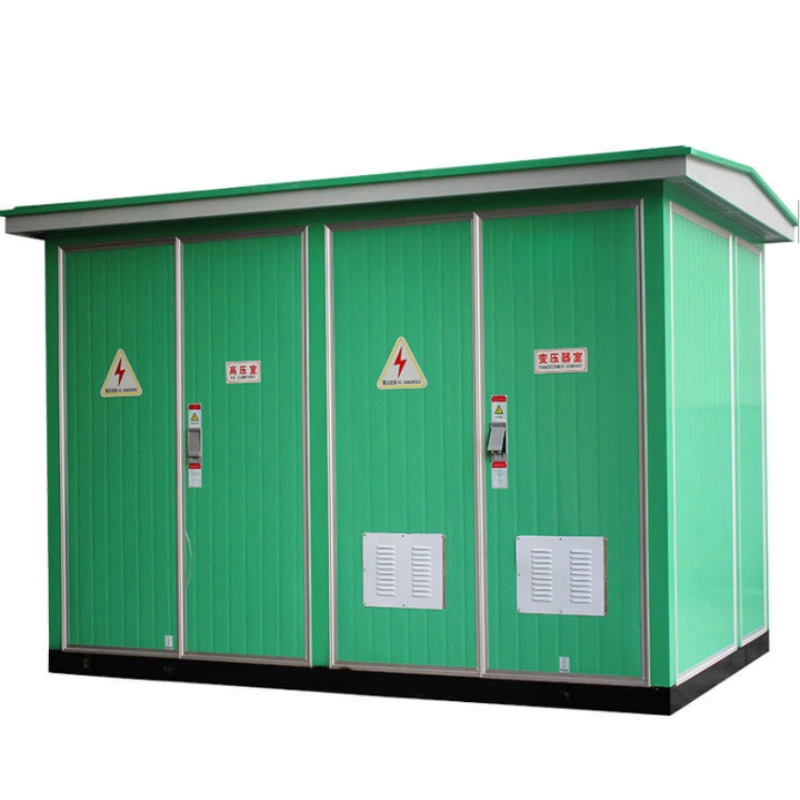

Умная/компактная коробчатая подстанция 24 кВ (20 кВ):Оснащен интеллектуальными модулями как на стороне высокого, так и на низковольтном уровне, обеспечивающих дистанционное управление, измерение, сигнализацию и регулирование для приложений автоматизации государственных энергосистем. Подходит для городских многоэтажек, жилых домов и муниципальной инфраструктуры.

Распределительная подстанция 11кВ/10кВ:Идеально подходит для коммерческих комплексов, жилых комплексов и проектов электрификации сельской местности. Имеет конструкцию гофрированного резервуара или вариант трансформатора сухого типа, что устраняет необходимость в обслуживании консерватора и обеспечивает надежную работу в суровых внешних условиях.

Варианты трансформаторов и распределительных устройств

Лугао предлагает гибкие внутренние конфигурации в соответствии с конкретными требованиями проекта:

Тип трансформатора: Полностью герметичный, погруженный в масло(S9, S11, S13, SH15) или варианты сухого типа (SCB10, SCB11, SCBH15), учитывающие пожаробезопасность и экологические предпочтения.

Распределительное устройство высокого напряжения:Шкафы XGN15, HXGN17 или KYN28A с конфигурацией выключателя нагрузки или вакуумного выключателя, поддерживающие режимы кольцевой сети, терминала или двойного источника питания.

Распределение низкого напряжения:GGD, GCS илиРаспределительное устройство МНСс функциями входной, исходящей и реактивной компенсации, поддерживающими панельные или шкафные конструкции.

Как выбрать идеальную подстанцию ​​коробчатого типа для городских объектов с ограниченным пространством?

Для традиционных подстанций с большой площадью помещения остается возможной установка обычных зданий. Однако городские подземные подстанции, компактные КРУЭ-установки и перегруженные коммерческие районы требуют решений, оптимизированных по пространству. Lugao предлагает индивидуальную оптимизацию занимаемой площади, снижая общие требования к площади земли за счет использования распределительных устройств высокой плотности и встроенных трансформаторов. Подстанции американского типа благодаря своему компактному объему особенно подходят для распределения электроэнергии в жилых районах, где стоимость земли непомерно высока. Устройства европейского типа, хотя и крупнее, обеспечивают превосходный доступ для обслуживания для промышленных применений, где частота обслуживания выше.
