Интеллектуальная предустановленная трансформаторная подстанция европейского типа

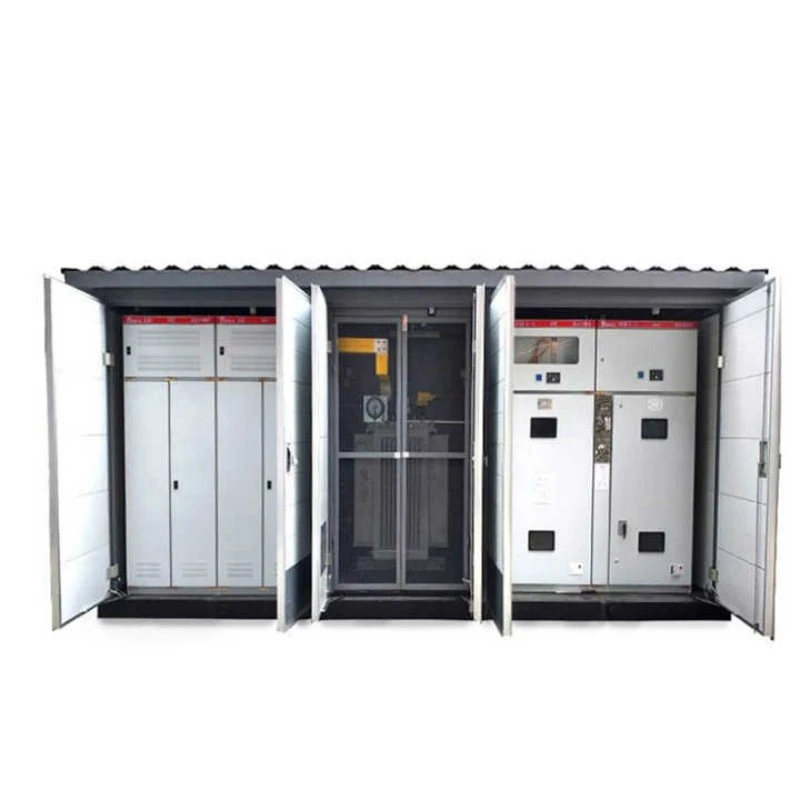

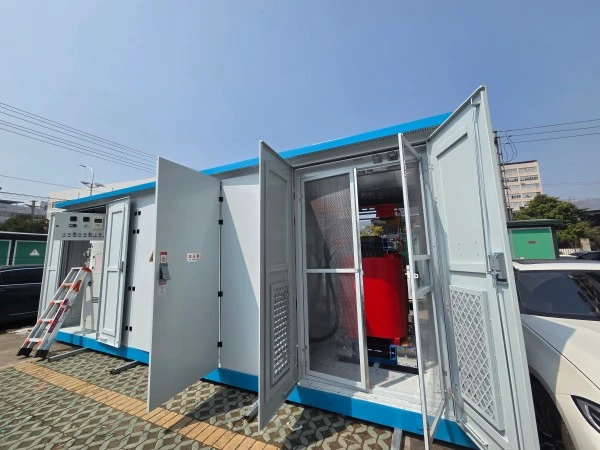

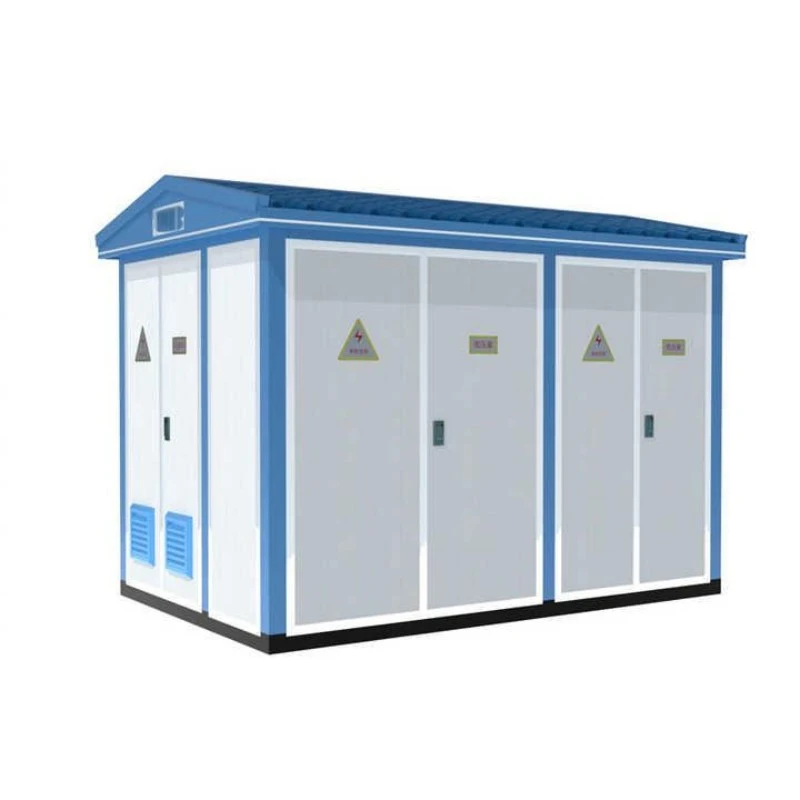

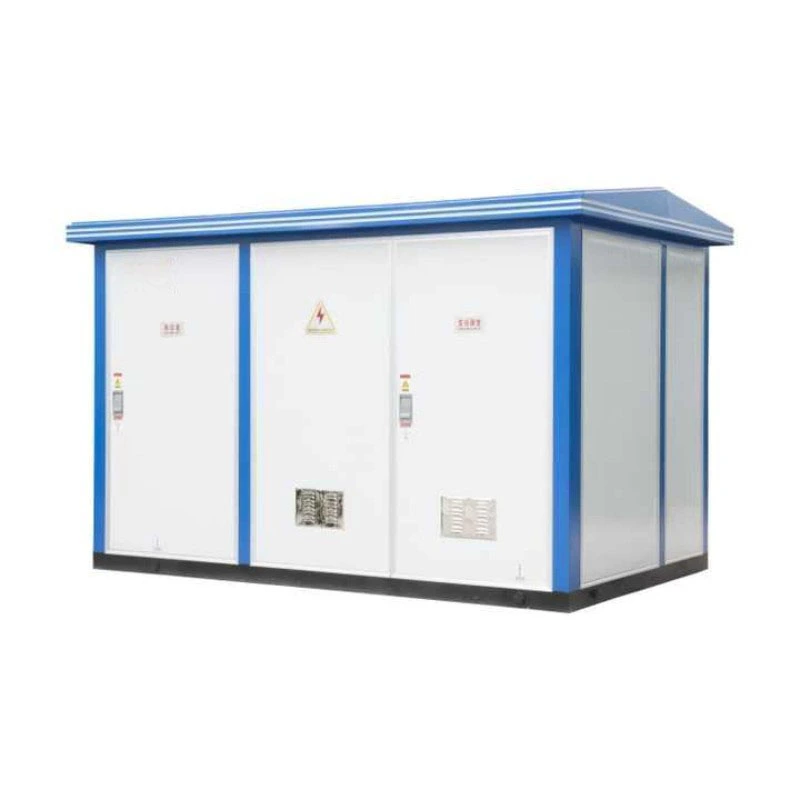

Предварительно установленная трансформаторная подстанция европейского типа Smart представляет собой компактный распределительный блок заводской сборки, включающий в себяраспределительное устройство среднего напряжения, распределительный щиток низкого напряжения и масляный или сухой трансформатор в одном закрытом корпусе. В отличие от традиционных подстанций гражданского строительства, эта установка европейского типа собирается, тестируется и поставляется как готовая к установке система.

Что он делает?

Он снижает напряжение электроэнергии среднего напряжения (обычно 6–35 кВ) до уровня низкого напряжения (400–690 В) для безопасного распределения в жилых комплексах, коммерческих зданиях, фабриках и установках, использующих возобновляемые источники энергии. Предварительно установленная трансформаторная подстанция европейского типа Smart также поддерживает интеллектуальный мониторинг нагрузки, температуры и качества электроэнергии, обеспечивая удаленную диагностику неисправностей и функции автоматического оповещения. Это делает его идеальным выбором для интеллектуальных сетей и необслуживаемых подстанций.

Преимущества продукта

1. Интеллектуальный мониторинг и дистанционное управление

Предварительно установленная трансформаторная подстанция европейского типа Smart поставляется с дополнительным интеллектуальным терминальным устройством (ITU), которое собирает в режиме реального времени данные о напряжении, токе, коэффициенте мощности и температуре масла. Данные могут передаваться через 4G, Ethernet или оптоволокно в центральную диспетчерскую, что снижает затраты на проверку на месте.

2. Компактность и быстрое развертывание

Поскольку предварительно установленная трансформаторная подстанция европейского типа Smart собирается на заводе, требуется лишь простой фундамент на месте. Установка занимает 1–2 дня вместо недель, что позволяет сэкономить до 60% на строительных работах и ​​занятии земли.

3. Высокая надежность в суровых условиях.

Благодаря степени защиты корпуса IP54 (или выше) и масляным или эпоксидным трансформаторам внутри эта подстанция устойчива к пыли, дождю, соляному туману и экстремальным температурам от -25°C до +40°C, обеспечивая непрерывную работу в пустынях, прибрежных районах или высокогорных регионах.

4. Энергоэффективность и низкие потери

Предварительно установленная трансформаторная подстанция европейского типа Smart, оснащенная трансформаторами с низкими потерями серии S11 или S13, снижает потери холостого хода до 30% по сравнению с обычными установками, напрямую снижая счета за электроэнергию и выбросы углекислого газа в течение 20-летнего срока службы.

5. Полностью настраиваемый

Мы предлагаем гибкие конфигурации: медные или алюминиевые обмотки, переключатели ответвлений под нагрузкой, автоматическую коррекцию коэффициента мощности (APFC) и ограничители перенапряжения. Если вам нужна установка мощностью 200 кВА для дачного участка или установка мощностью 2500 кВА для промышленного парка, мы можем адаптировать решение.

Характеристика продукта

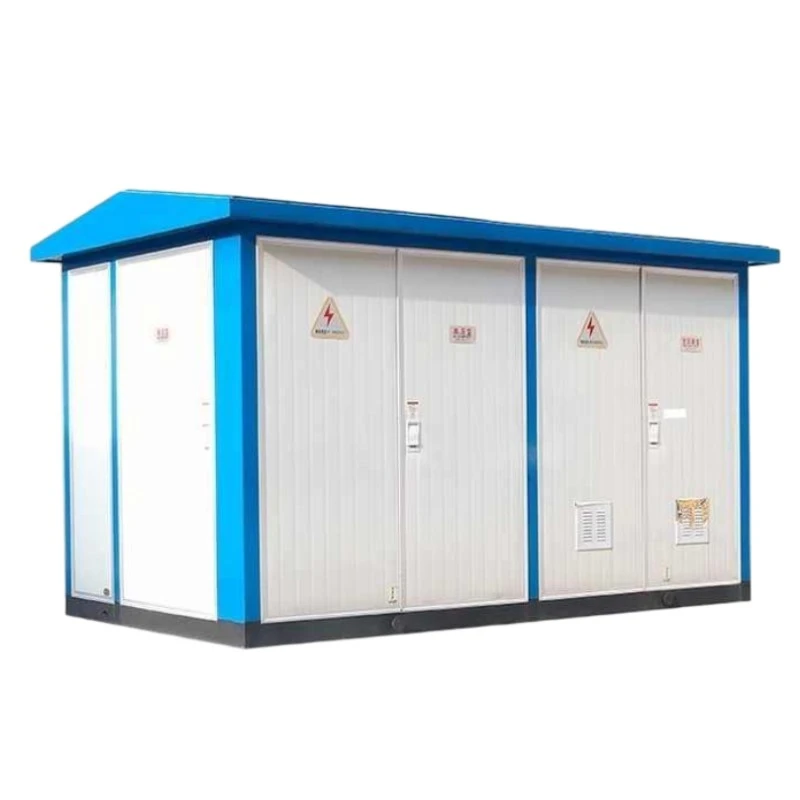

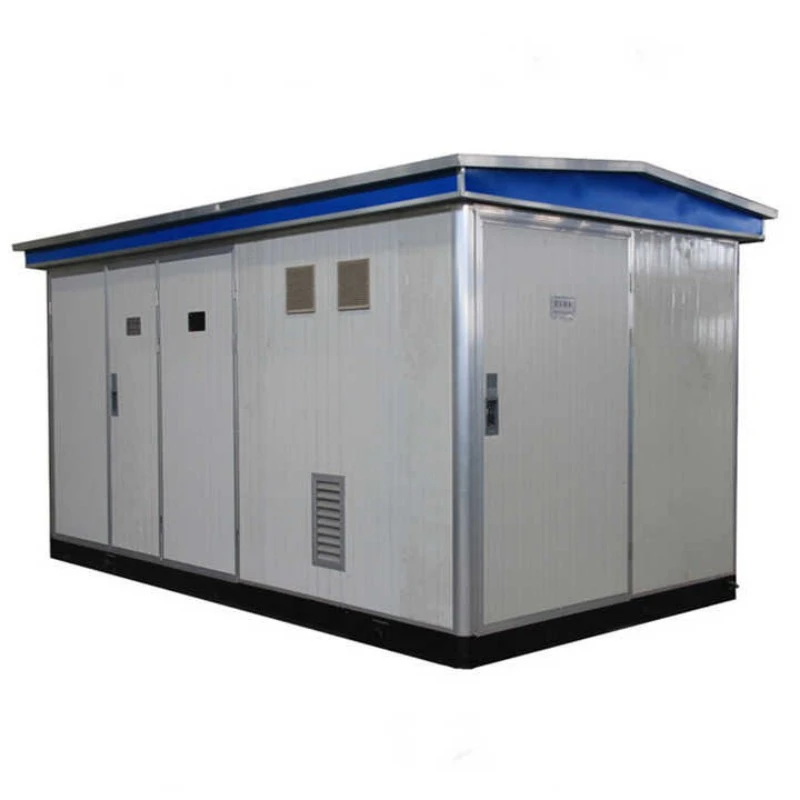

Полностью закрытый и защищенный от атмосферных воздействий корпус --- Изготовлен из оцинкованной стали или алюминиевого сплава, покрыт антикоррозионной краской, подходит для наружной установки.

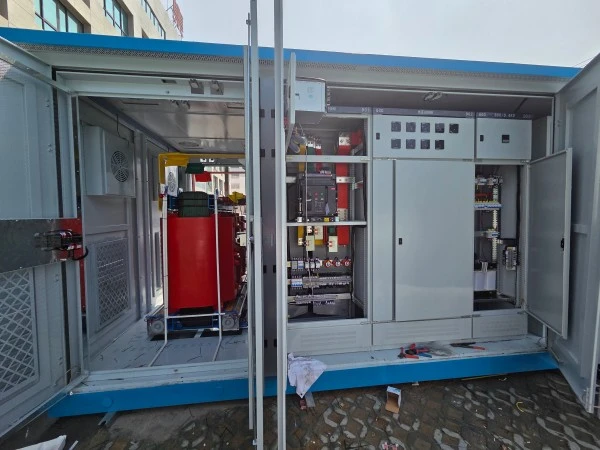

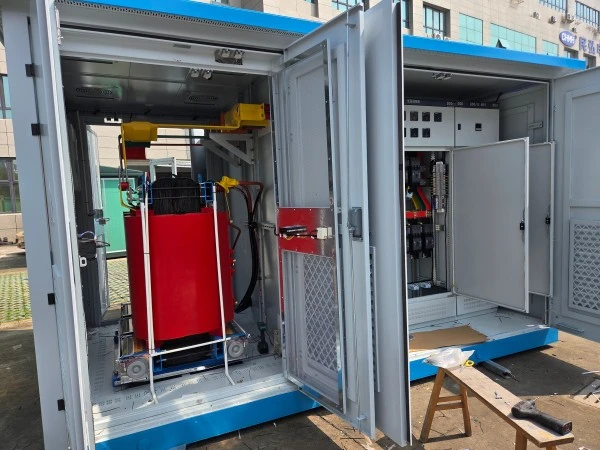

Модульная внутренняя компоновка. Отдельные отсеки для распределительного устройства высокого напряжения, трансформатора и распределения низкого напряжения с механическими блокировками для обеспечения безопасности оператора.

Интеллектуальная система охлаждения — вентиляторы с регулируемой температурой для сухих трансформаторов или гофрированные радиаторные панели для масляных агрегатов, автоматически активирующиеся, когда температура превышает заданное значение.

Защита от вспышки дуги и перегрузки --- Оснащен элегазовыми или вакуумными выключателями, переключателями с предохранителями и устройствами защиты от перенапряжения (SPD) в соответствии со стандартами IEC 62271-202.

Удобный интерфейс. Локальный сенсорный дисплей (опция) отображает данные и записи неисправностей в режиме реального времени, а для обслуживающего персонала доступен удаленный доступ через приложение для смартфона.

Низкий уровень шума — уровень шума ≤55 дБ(А) для жилых помещений, что достигается за счет вибропоглощающих креплений и звукоизоляционных панелей.

Конструкция защиты от кражи и безопасности. Прочные замки, дверные датчики и дополнительная интеграция с системой видеонаблюдения делают интеллектуальную предустановленную трансформаторную подстанцию ​​европейского типа подходящей для удаленных, необслуживаемых объектов.

Применение продукта

Сборно-монтированная трансформаторная подстанция европейского типа Smart широко применяется в:

Городское распределение электроэнергии

Жилые комплексы, торговые центры, гостиницы и больницы, где пространство ограничено и пожарная безопасность имеет решающее значение.

Подземные парковки или установки на крыше выигрывают от его компактной маслосодержащей конструкции.

Проекты возобновляемой энергетики

Солнечные электростанции и береговые ветряные электростанции требуют быстрого развертывания и устойчивости к погодным условиям. Эта подстанция легко интегрируется с фотоэлектрическими инверторами и преобразователями ветряных турбин.

Инфраструктура и общественные объекты

Аэропорты, станции метро, ​​туннели и мосты полагаются на его высокую надежность и удаленный мониторинг для обеспечения бесперебойного освещения и вентиляции.

Промышленные и горнодобывающие объекты

Заводы, химические заводы и шахты используют предварительно установленную трансформаторную подстанцию ​​европейского типа Smart для изоляции неисправностей сети и защиты чувствительного оборудования.

Временное и аварийное питание

Строительные площадки, зоны оказания помощи при стихийных бедствиях и мероприятия на открытом воздухе выигрывают от простоты использования и простоты перемещения.

Детали производства

Корпус и механическое проектирование

Наружный корпус предустановленной трансформаторной подстанции европейского типа Smart изготовлен из стальных листов, вырезанных лазером, гнутых и сваренных. После сварки весь корпус подвергается дробеструйной очистке для удаления окалины, после чего наносится электростатическое порошковое покрытие минимальной толщиной 80 мкм. Это обеспечивает коррозионную стойкость C5-M (ISO 12944) для прибрежных или промышленных условий.

Дверцы оснащены полиуретановыми уплотнителями, прижимными защелками и съемными петлями. Наклонная крыша предотвращает скопление воды, а каналы в основании оснащены карманами для вилочных погрузчиков и подъемными проушинами для удобства транспортировки.

Трансформаторный сердечник и обмотки

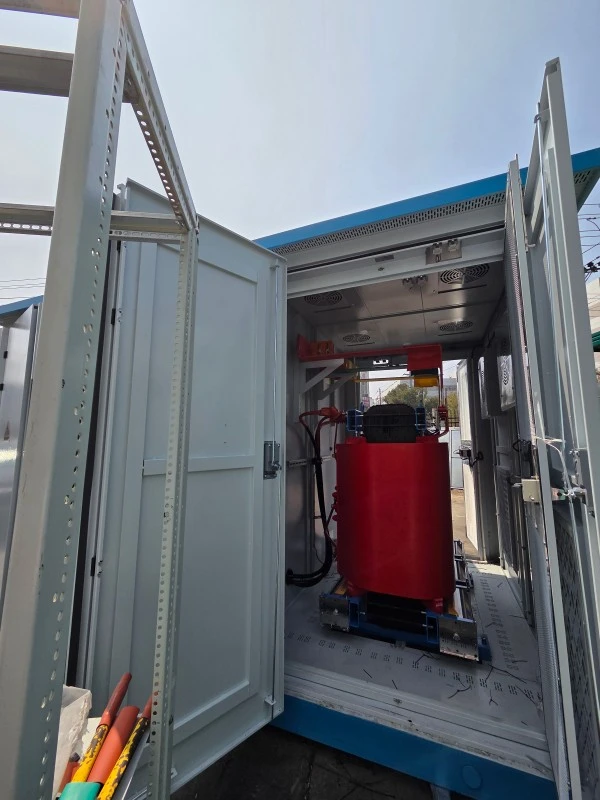

Мы используем высокопроницаемую холоднокатаную текстурированную кремниевую сталь (0,23 мм или 0,27 мм) со ступенчатыми соединениями внахлест для снижения тока холостого хода. Обмотки изготавливаются из бескислородной меди или алюминиевой фольги (для низкого напряжения) и круглого медного провода (для высокого напряжения). В версиях сухого типа эпоксидная смола класса H отливается в вакууме для устранения пустот и достижения частичного разряда <10 пКл. Для масляных версий мы используем минеральное масло или жидкость на основе натуральных эфиров с гофрированным резервуаром для поглощения расширения масла.

Распределительное оборудование и шины

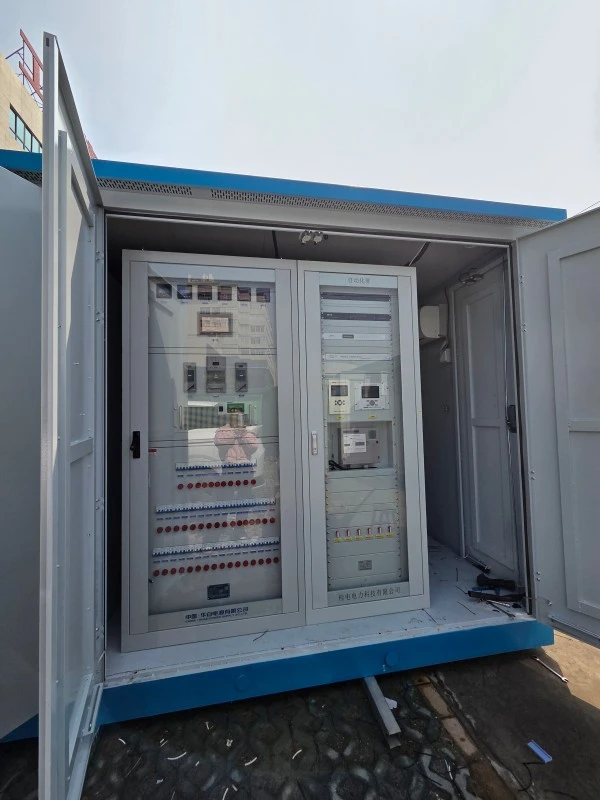

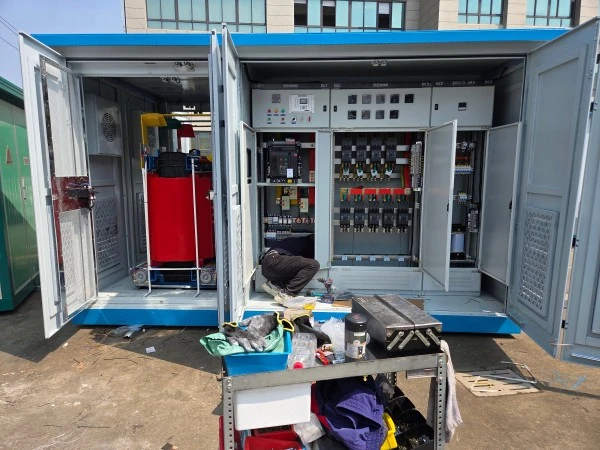

Внутри предустановленной трансформаторной подстанции европейского типа Smart в отсеке высокого напряжения находится выключатель нагрузки или автоматический выключатель (элегазового или вакуумного типа) с видимыми размыкающими контактами. Отсек низкого напряжения включает в себя главный выключатель в литом корпусе (MCCB), фидерные выключатели и систему шин на ток до 4000 А. Все шины изготовлены из луженой меди с термоусадочной изоляцией.

Интеллектуальная система мониторинга (опция)

Мы интегрируем интеллектуальный RTU (удаленный терминальный блок), который измеряет трехфазные напряжения, токи, активную/реактивную мощность и гармоники до 31-го порядка. Данные записываются каждые 5 минут и хранятся в течение 90 дней. Сигналы тревоги о повышенном напряжении, пониженном напряжении, перегреве и открытии двери отправляются по SMS или электронной почте.

Тестирование качества

Каждая предустановленная трансформаторная подстанция европейского типа Smart проходит 100% заводское тестирование:

1. Испытание на диэлектрическую стойкость (2,5 кВ в течение 1 минуты)

2. Динамическое испытание на короткое замыкание (моделированное)

3. Испытание на проникновение воды IP54.

4. Тест на повышение температуры (8 часов при полной нагрузке)

5. Измерение частичных разрядов (≤10 пКл для сухого типа)

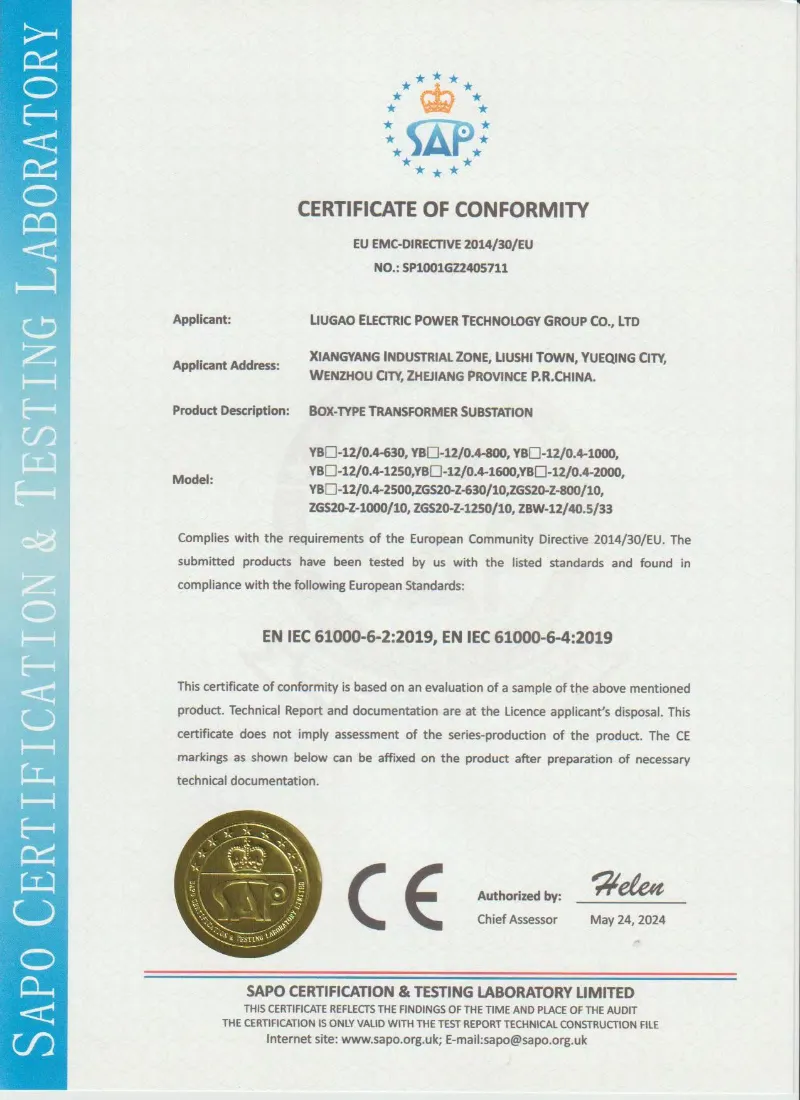

6. К каждой партии прилагаются протоколы испытаний, соответствующие стандартам IEC 62271-202, GB/T 17467 и EN 61330.
