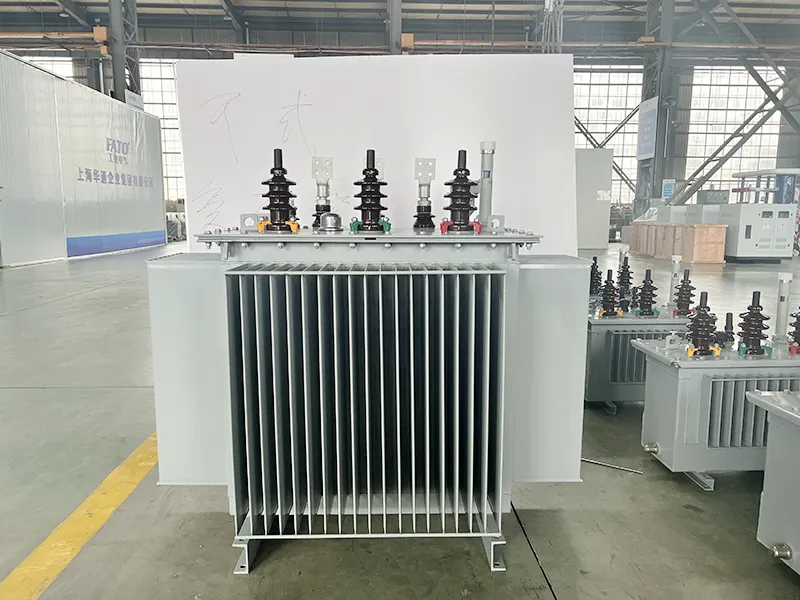

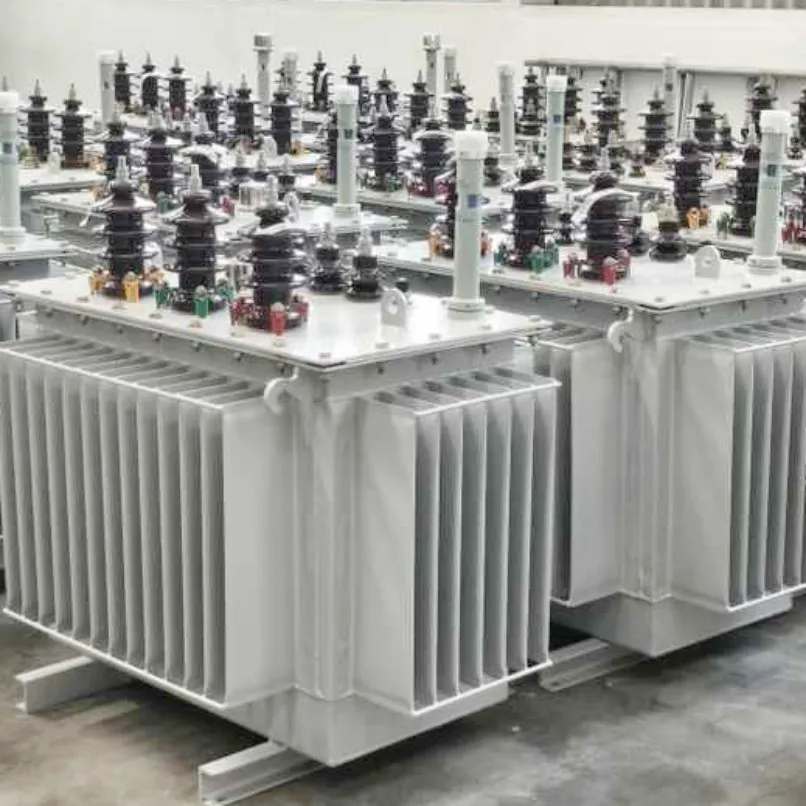

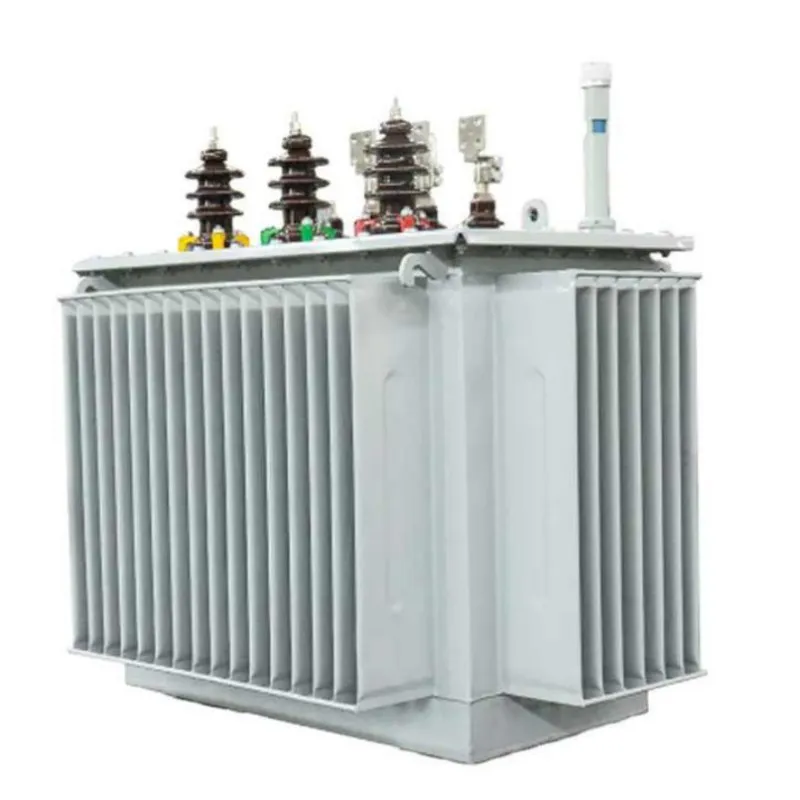

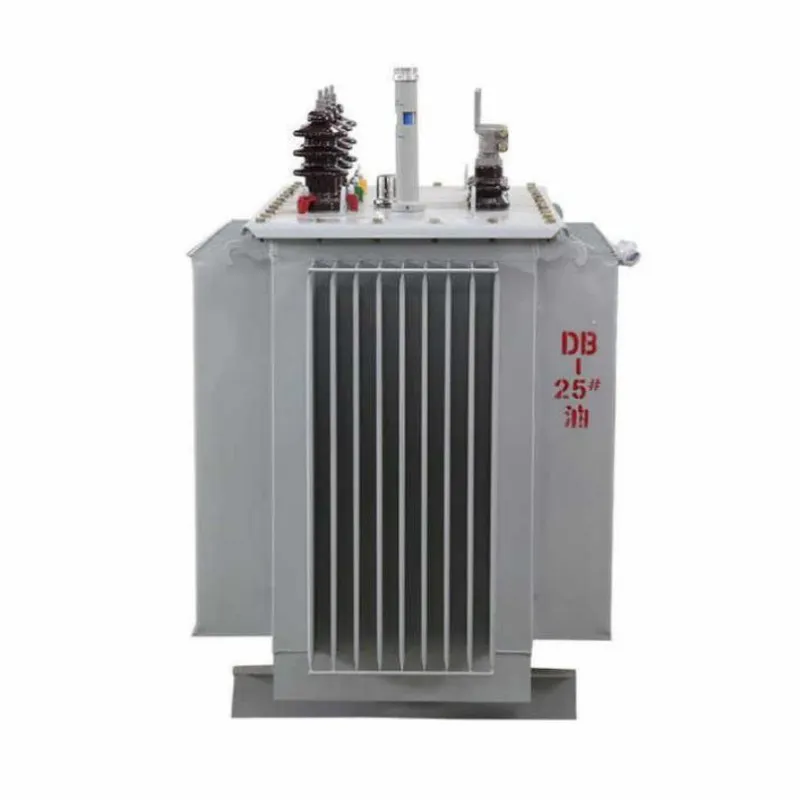

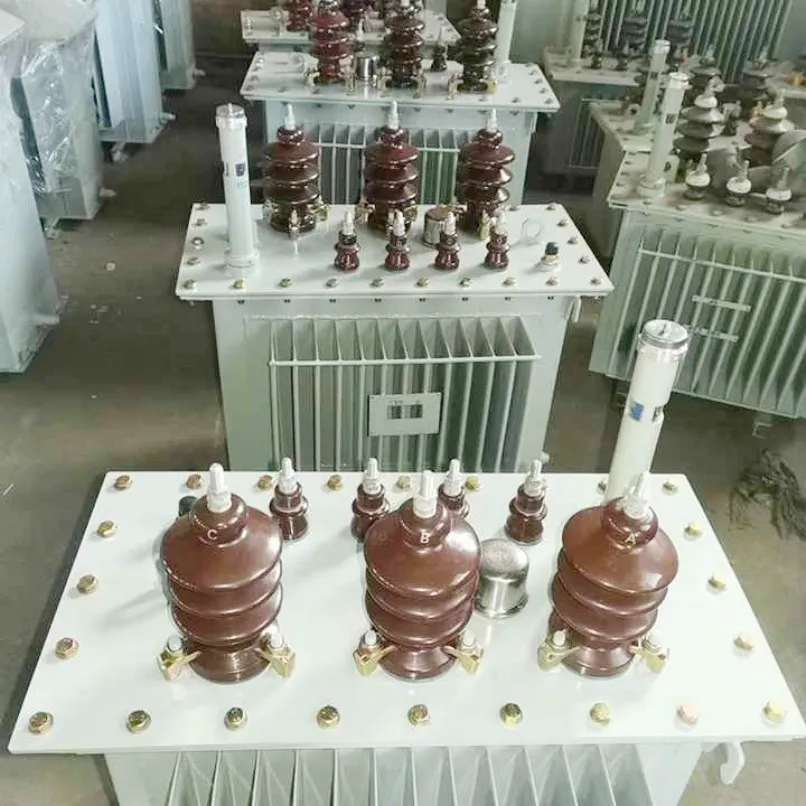

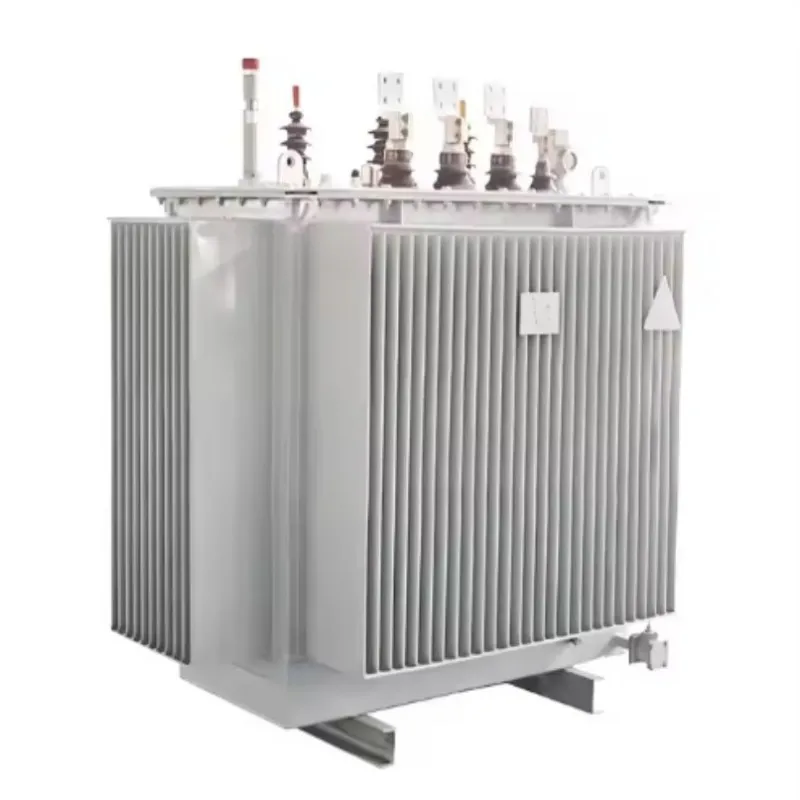

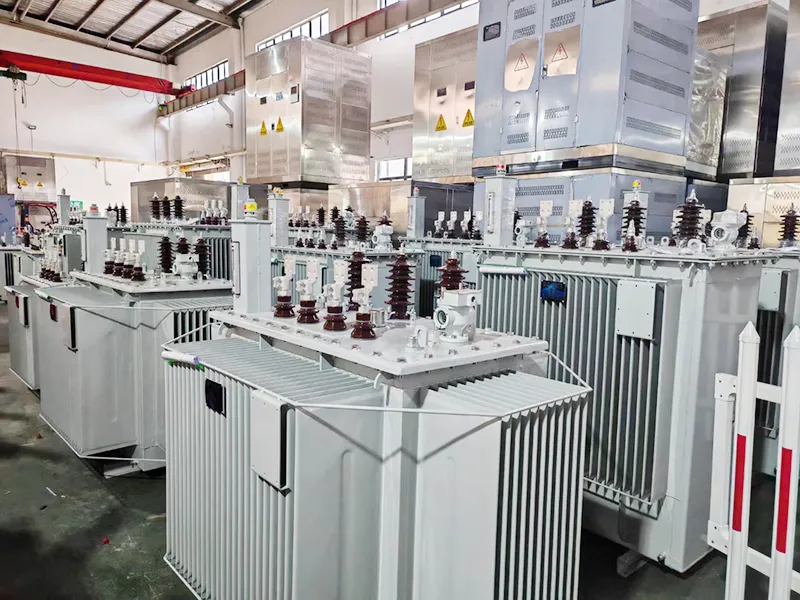

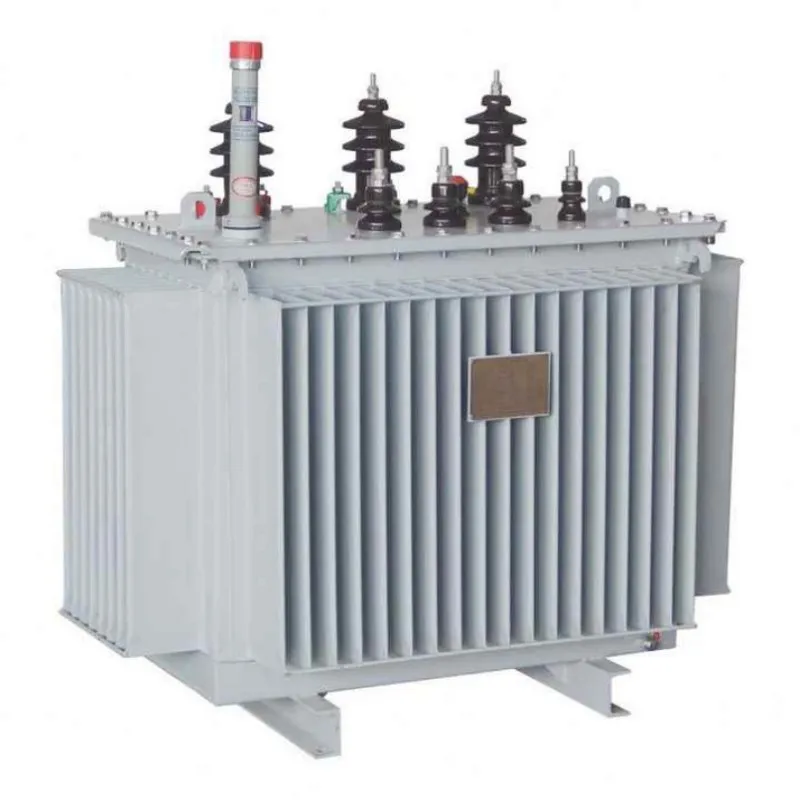

Понижающий масляный распределительный трансформатор

Наш понижающий масляный распределительный трансформатор предназначен для преобразования электроэнергии среднего или высокого напряжения (например, 11 кВ, 22 кВ или 33 кВ) в стандартизированное низковольтное выходное напряжение (например, 400 В или 230 В), подходящее для потребления конечным пользователем. Этот продукт идеально подходит для сетей распределения электроэнергии, требующих надежного регулирования напряжения, высокой перегрузочной способности и длительного срока службы.

The трансформаторимеет сердечник из текстурированной кремниевой стали с низкими потерями и медные обмотки с высокой проводимостью, что значительно снижает потери на холостом ходу и под нагрузкой. Маслонаполненная система охлаждения обеспечивает эффективное рассеивание тепла, а полностью герметичная конструкция предотвращает попадание влаги и окисление масла, что снижает требования к техническому обслуживанию и продлевает срок службы.

Особенности продукта и применение

Функции

1. Соответствует стандартам IEC, ANSI, GB и SANS или превосходит их.

2. Полностью герметичная конструкция с гофрированным резервуаром.

3. Высокая перегрузочная способность и термическая стабильность.

4. Низкий уровень шума и высокая эффективность.

5. Компактная конструкция, подходящая для установки на опоре или на земле.

6. Надежная устойчивость к короткому замыканию.

7. Простая установка и низкие эксплуатационные расходы.

8. Длительный срок службы с пожизненной сервисной поддержкой.

9. Доступен с несколькими диапазонами регулирования напряжения.

10. Доступны экологически чистые варианты изоляционного масла.

Вопросы и ответы: Ключевой понижающий масляный распределительный трансформатор Insights

Вопрос: Что такое понижающий трансформатор?

О: Понижающий трансформатор — это тип электрического трансформатора, который снижает высокое входное напряжение до более низкого выходного напряжения. Он состоит из большего количества витков первичной обмотки и меньшего количества витков вторичной обмотки. Этот типвласть трансформаторнеобходим в системах распределения электроэнергии для безопасной подачи полезного напряжения на промышленное оборудование, коммерческие здания и жилые районы.

Вопрос: Что делает этот понижающий трансформатор энергоэффективным?

Ответ: В нашем трансформаторе используется высокопроницаемая холоднокатаная кремниевая сталь с ориентированной зернистой структурой и оптимизированные конструкции соединений сердечника, которые значительно уменьшают гистерезис и потери на вихревые токи. Это приводит к меньшим потерям на холостом ходу и под нагрузкой по сравнению с обычными трансформаторами, что напрямую снижает эксплуатационные расходы.

Вопрос: Как масляная система охлаждения повышает производительность?

О: Изоляционное масло служит как диэлектрической средой, так и охлаждающей жидкостью. Он эффективно передает тепло от сердечника и обмоток к поверхности резервуара, где оно рассеивается в окружающую среду. Это обеспечивает стабильную работу даже в условиях постоянной высокой нагрузки или высокой температуры.

В: Подходит ли этот трансформатор для использования на открытом воздухе?

А: Да. Полностью герметичная конструкция резервуара из гофрированного картона защищает внутренние компоненты от влаги, пыли и агрессивных сред. Он идеально подходит для наружной установки, например, на подстанциях, промышленных площадках и в сельских распределительных сетях.

Основные сценарии применения

Промышленные объекты:Обеспечивает надежное низковольтное электроснабжение заводов, перерабатывающих предприятий и тяжелой техники.

Коммерческие здания:Используется в торговых центрах, офисных комплексах и отелях для понижения среднего напряжения до безопасного уровня.

Распределение электроэнергии в жилых домах:Устанавливается на общественных подстанциях или на опорах для снабжения домохозяйств.

Системы возобновляемой энергии:Интегрируется с солнечными электростанциями и ветряными электростанциями для регулирования напряжения и подключения к сети.

Инфраструктурные проекты:Подходит для аэропортов, железных дорог, больниц и центров обработки данных, требующих высокой надежности.

Параметр продукта (спецификация)

Таблица: Понижающий масляный трансформатор – типовые характеристики (11 кВ / 0,4 кВ)

Масляный трансформатор против сухого типа

Выберитемасляный трансформаторв следующих ситуациях:когда требуется наружная установка; когда необходима более высокая энергоэффективность; когда требуется более высокая перегрузочная способность; когда необходима средняя или большая мощность; или при поиске экономичного решения по распределению электроэнергии.

Выбирайте сухой трансформатор в следующих ситуациях:когда трансформатор установлен внутри помещения; когда пожарная безопасность имеет решающее значение; когда на объекте запрещено использование нефтесодержащих средств; или когда проект включает больницы, торговые центры, центры обработки данных или высотные здания.

Краткое содержание:Масляные трансформаторы лучше подходят для распределения электроэнергии на открытом воздухе, в промышленных и общественных сетях.Трансформаторы сухого типалучше подходят для использования внутри помещений и мест с жесткими требованиями пожарной безопасности.

Детали производства

Основной материал и процесс

Сердечник изготовлен из высокопроницаемой холоднокатаной текстурированной кремнистой стали со ступенчатым соединением внахлест, что минимизирует потери холостого хода и уменьшает ток намагничивания. Сердечник обклеен полусухой стеклянной лентой для обеспечения структурной целостности и низкого уровня шума.

Обмоточная структура

Обмотки высокого и низкого напряжения выполнены из жил из бескислородной меди. Обмотки низкого напряжения имеют фольгированную или спиральную структуру с продольными масляными каналами, что повышает механическую прочность и устойчивость к короткому замыканию.

Изоляция и система охлаждения

Используется высококачественное минеральное масло или экологически чистая высокотемпературная изоляционная жидкость. Система масляно-бумажной изоляции подвергается вакуумной сушке и заполнению маслом для удаления остаточной влаги и воздуха, что обеспечивает высокую диэлектрическую прочность и долгосрочную надежность.

Резервуар и уплотнение

Гофрированная конструкция резервуара обеспечивает компенсацию теплового расширения без необходимости использования расширителя. Полностью герметичная конструкция предотвращает окисление масла и попадание влаги, сокращая частоту технического обслуживания и продлевая срок службы масла.

Стандартное оборудование включает в себя

1. Указатель уровня масла с сигнализацией низкого уровня.

2. Клапан сброса давления

3. Стрелочный термометр с сигнальными контактами.

4. Дополнительное газовое реле для обнаружения неисправностей.

Почему стоит выбрать понижающий трансформатор Lugao

Понижающий масляный трансформатор Lugao предназначен для понижения среднего или высокого напряжения, например 11 кВ, 22 кВ, 33 кВ, до низкого напряжения, например 400 В или 230 В, для безопасного распределения электроэнергии.

Высокая эффективность:Сердечник из кремниевой стали с низкими потерями снижает потери на холостом ходу и экономит энергию.

Стабильная производительность:Медные обмотки и оптимизированная конструкция обеспечивают стабильное выходное напряжение.

Сильная охлаждающая способность:Масляная система охлаждения обеспечивает превосходный отвод тепла и обеспечивает длительную работу.

Полностью герметичный бак:Предотвращает попадание влаги, пыли и окисления масла, сокращая объем технического обслуживания.

Высокая прочность при коротком замыкании:Прочная конструкция обмотки и зажима повышает безопасность при сбоях в сети.

Наружное использование:Подходит для подстанций, заводов, сельских сетей, коммерческих зданий и проектов возобновляемой энергетики.

Доступен индивидуальный дизайн:Напряжение, емкость, векторная группа, диапазон ответвлений, метод охлаждения и тип резервуара могут быть настроены по индивидуальному заказу.

Строгое тестирование перед поставкой:Каждый трансформатор проверяется на коэффициент трансформации, сопротивление обмотки, изоляцию, потери холостого хода, потери нагрузки, полное сопротивление и утечку масла.

Lugao предоставляет трансформаторы OEM и ODM с надежным качеством, быстрой доставкой и профессиональной технической поддержкой.

Послепродажное обслуживание продукта

1. Бесплатный ремонт или замена в случае проблем с качеством, вызванных производственными дефектами, в течение одного года.

2. Ущерб, вызванный человеческой ошибкой или форс-мажорными обстоятельствами (удар молнии, наводнение, пожар и т. д.), не покрывается гарантией.
