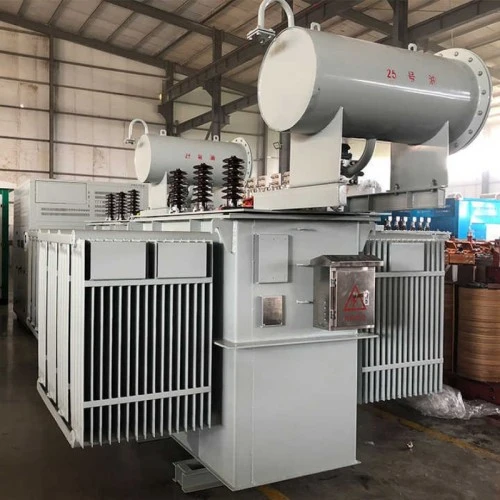

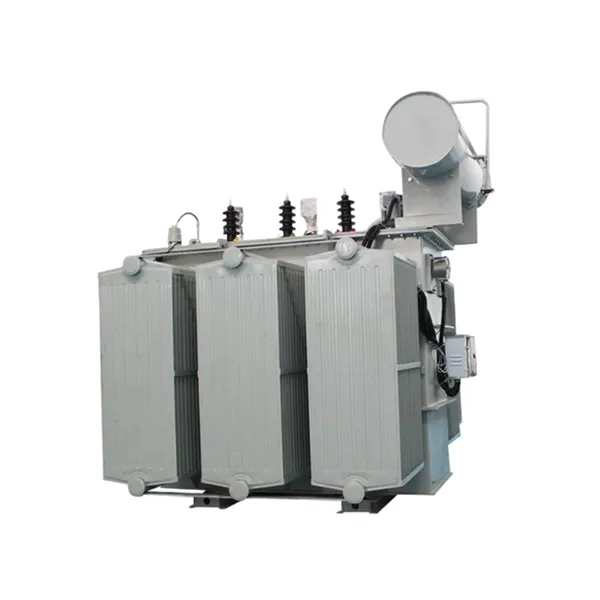

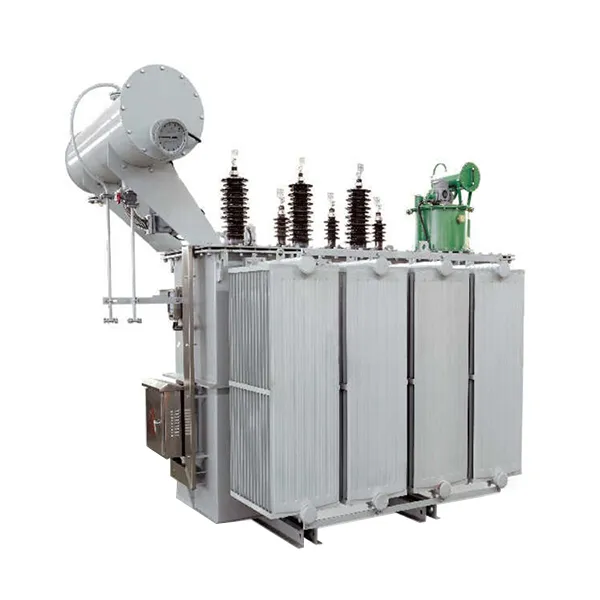

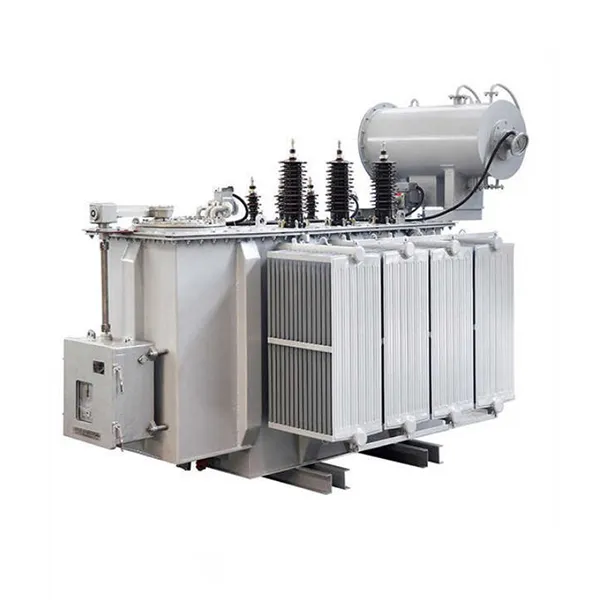

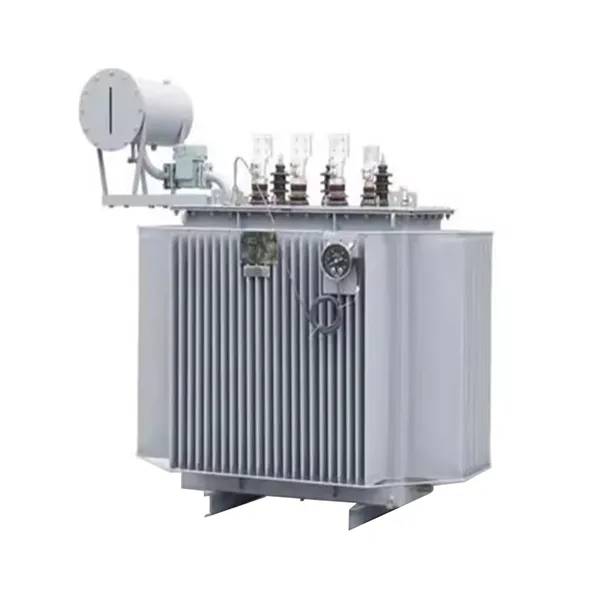

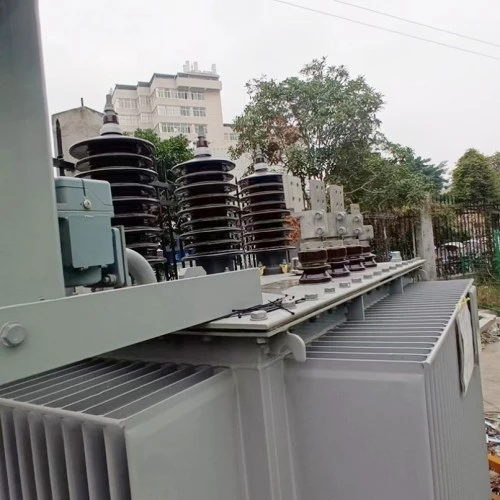

Масляный трансформатор высокого напряжения мощностью 500 кВА для установки вне помещений

Этот трехфазный масляный высоковольтный трансформатор для наружного применения мощностью 500 кВА предназначен для понижения высокого напряжения, например 10 кВ или 35 кВ, до низкого уровня напряжения, например 0,4 кВ, что делает его идеальным для оконечных распределительных систем. Трансформатор имеет сердечник, изготовленный из холоднокатаной текстурированной кремнистой стали с высокой проницаемостью и ступенчатым соединением внахлестку, что эффективно снижает потери на гистерезис и вихревые токи. Значения потерь на холостом ходу значительно превосходят национальные стандарты.

Обмотки как высокого, так и низкого напряжения выполнены из жил из бескислородной меди. Обмотка низкого напряжения имеет конфигурацию, намотанную из фольги, с продольными масляными каналами, что существенно повышает механическую прочность и устойчивость к короткому замыканию. Полностью герметичная конструкция резервуара из гофрированного картона обеспечивает превосходное рассеивание тепла, автоматически компенсируя изменения объема масла. Такая конструкция предотвращает контакт изоляционного масла с окружающим воздухом, исключая окисление масла и попадание влаги, тем самым продлевая срок службы.

Масляный трансформатор поддерживает несколько диапазонов ответвлений (±5%, ±2×2,5%) для компенсации колебаний напряжения сети. Его компактная и прочная конструкция подходит для установки на столбе, платформе или на открытом воздухе, обеспечивая надежную работу в различных климатических условиях.

Параметр продукта (спецификация)

Особенности продукта и применение

Ключевые особенности

Высокая энергоэффективность: используется кремниевая сталь с высокой проницаемостью и оптимизированная структура сердечника, что снижает потери на холостом ходу более чем на 15 % по сравнению с обычными продуктами, обеспечивая измеримую экономию энергии в течение всего срока службы оборудования.

Полностью герметичная конструкция: гофрированная конструкция резервуара исключает необходимость в консерваторе, предотвращая окисление масла и поглощение влаги, что позволяет эксплуатировать его без технического обслуживания.

Превосходная устойчивость к атмосферным воздействиям: надежно работает при температуре окружающей среды от -25°C до +40°C и на высоте до 1000 метров. Защита IP54 обеспечивает устойчивость к пыли и дождю.

Высокая устойчивость к короткому замыканию: Обмотки механически усилены прочной системой зажимов и прошли испытания на воздействие короткого замыкания, чтобы обеспечить безопасность при сбоях в сети.

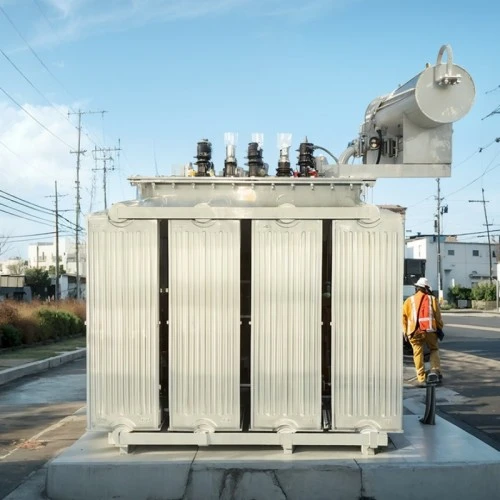

Гибкая установка: компактные размеры позволяют устанавливать на столбе, платформе или на уровне земли, адаптируясь как к городским, так и к сельским условиям.

Основные сценарии применения

Городские распределительные сети: подходят для жилых районов, коммерческих районов и промышленных парков, где требуется надежное распределение электроэнергии.

Промышленные объекты: Обеспечивает стабильное низковольтное питание для производственных предприятий, технологических линий и тяжелого оборудования, легко справляясь с нестабильными нагрузками.

Проекты по возобновляемым источникам энергии: широко используются в фотоэлектрических и ветроэнергетических системах для повышения мощности или распределения энергии, с высокой адаптируемостью к внешним условиям.

Строительство инфраструктуры: развертывается в аэропортах, метро, ​​больницах и центрах обработки данных, где высокая надежность электроснабжения имеет решающее значение.

Временный и аварийный источник питания: компактная и транспортабельная конструкция делает его идеальным для временных подстанций или сценариев аварийного ремонта.

Детали производства

Основной материал и производственный процесс

Сердечник изготовлен из высокопроницаемой холоднокатаной текстурированной кремнистой стали со ступенчатым соединением внахлестку под углом 45°. Пластины сердечника подвергаются точной стрижке и автоматически укладываются друг на друга, чтобы обеспечить плотные соединения и равномерные магнитные пути. Сердечник надежно связан полусухой стеклянной лентой, что сводит к минимуму вибрацию и шум, а также снижает потери на холостом ходу.

Обмоточная структура

Обмотки как высокого, так и низкого напряжения намотаны с использованием проводников из бескислородной меди, обеспечивающих высокую электропроводность и низкие резистивные потери. Обмотка низкого напряжения имеет конфигурацию, навитую из фольги, с однородной межслойной изоляцией и продольными масляными каналами, что значительно повышает механическую прочность и устойчивость к короткому замыканию.

Изоляция и система охлаждения

Высококачественное минеральное изоляционное масло служит одновременно диэлектрической средой и охлаждающей жидкостью, обеспечивая превосходную химическую стабильность и диэлектрическую прочность. Система масляно-бумажной изоляции подвергается строгой вакуумной сушке и заполнению маслом для удаления остаточной влаги и пузырьков воздуха, что обеспечивает начальное напряжение частичного разряда, значительно превышающее стандартные требования.

Резервуар и уплотнительная конструкция

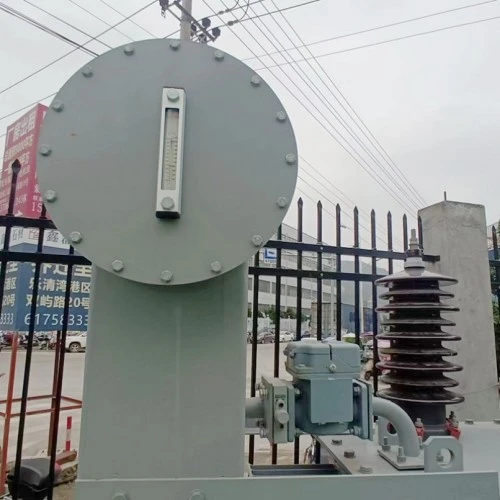

Резервуар имеет конструкцию гофрированной панели, которая обеспечивает как рассеивание тепла, так и компенсацию теплового расширения, устраняя необходимость во внешнем расширителе. Полностью герметичная конструкция предотвращает окисление масла и попадание влаги, обеспечивая работу без обслуживания на протяжении всего срока службы трансформатора. Клапан сброса давления и указатель уровня масла входят в стандартную комплектацию системы безопасности.

Гарантия качества и тестирования

Каждый Масляный трансформатор высокого напряжения для наружного применения перед поставкой проходит комплексные типовые и типовые испытания, включая измерения потерь при холостом ходу и нагрузке, испытания на сопротивление короткого замыкания, испытания на устойчивость к наведенному перенапряжению, испытания на частичный разряд и испытания на грозовые импульсы. Все ключевые показатели производительности превосходят требования как национальных стандартов, так и спецификаций МЭК, обеспечивая длительную стабильную работу в сложных полевых условиях.

Вопросы и ответы: ключевые сведения о продукте

Вопрос 1: Что такое масляный трансформатор высокого напряжения для наружного применения мощностью 500 кВА и где он используется?

A: Этот трансформатор понижает высокое напряжение, например 10 кВ или 35 кВ, до низкого уровня напряжения, например 0,4 кВ, с мощностью 500 кВА. Он широко используется в городских распределительных сетях, промышленных парках, проектах по возобновляемым источникам энергии и инфраструктуре, где наружная установка и долгосрочная надежность имеют важное значение.

Вопрос 2: Что делает этот трансформатор энергоэффективным?

Ответ: Энергоэффективность достигается за счет использования зернистой кремнистой стали с высокой проницаемостью и оптимизированной конструкции соединения сердечника. Эти функции снижают потери холостого хода более чем на 15% по сравнению с обычными продуктами, что приводит к существенной экономии электроэнергии в течение срока службы трансформатора.

В3: Каковы преимущества полностью герметичной конструкции?

О: Полностью герметичный резервуар из гофрированного картона устраняет необходимость в расширительном расширителе и системе вентиляции. Он предотвращает контакт изоляционного масла с атмосферным воздухом, предотвращая окисление и поглощение влаги. Это снижает требования к техническому обслуживанию и продлевает срок службы как масла, так и трансформатора.

В4: Как этот трансформатор работает в условиях короткого замыкания?

О: Масляный трансформатор высокого напряжения для наружного применения мощностью 500 кВА сконструирован с механически усиленной конструкцией обмотки и прочной системой зажима. Он успешно прошел испытания на воздействие короткого замыкания в признанных на национальном уровне испытательных лабораториях, гарантируя надежную работу и безопасность во время сбоев в сети.

В5: Какая гарантия и послепродажная поддержка предоставляются?

О: Мы предлагаем 5-летнюю гарантию на производственные дефекты при нормальном использовании. Предоставляется пожизненная техническая поддержка и наличие запасных частей. В случае сбоя мы ответим в течение одного часа с момента уведомления и направим технический персонал в течение 24 часов внутри страны. Трансформатор рассчитан на срок службы не менее 30 лет.

Почему стоит выбрать Lugao Power?

Сертификация и гарантия качества

Сертифицированная система менеджмента качества ISO 9001:2008.

Маркировка CE

Протоколы типовых испытаний Национального центра надзора и тестирования качества трансформаторов

100% плановые испытания перед поставкой: потери холостого хода, потери нагрузки, сопротивление короткого замыкания, наведенное перенапряжение, частичный разряд, грозовой импульс и многое другое.

Упаковка и доставка

Упаковка: Деревянный ящик или устойчивая к атмосферным воздействиям упаковка, подходящая для морской, наземной или железнодорожной перевозки.

Состояние при транспортировке: Маслонаполненный, запечатанный, сопровождается протоколами заводских испытаний, инструкциями по эксплуатации и установочными чертежами.

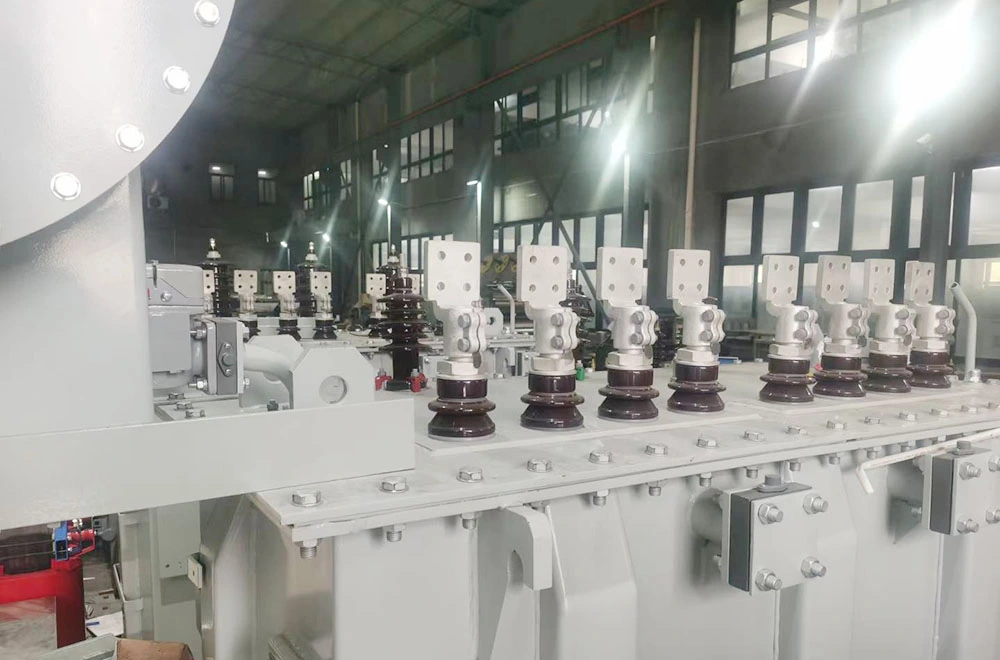

Стандартные аксессуары: указатель уровня масла, предохранительный клапан, стрелочный термометр, втулки, болты заземления и полный комплект крепежа.

Обязательства по послепродажному обслуживанию

5-летняя гарантия: бесплатный ремонт или замена в случае проблем с качеством, возникающих при нормальном использовании после ввода в эксплуатацию.

Пожизненная сервисная поддержка: техническая помощь и наличие запасных частей на протяжении всего жизненного цикла продукта.

30-летний расчетный срок службы: Изготовлен из высококачественных материалов, обеспечивающих долгосрочную надежность.

Экстренное реагирование: Реагирование в течение одного часа после уведомления о неисправности; обслуживание на месте в течение 24 часов.
