Когда реле защиты не могут устранить неисправность в течение критического окна в 0,1 секунды, возникающая в результате дуговая вспышка может испарить шины и вызвать катастрофические отключения электроэнергии на подстанции. Компания Lugao Power Co., Ltd., являющаяся специализированным китайским производителем распределительных устройств, устраняет эти уязвимости распределительных сетей с помощью наших сертифицированных IEC и тщательно протестированных систем распределительных устройств в металлическом корпусе. С 2016 года наше предприятие, сертифицированное по стандарту ISO9001 и SGS, поставляет распределительные устройства с воздушной и элегазовой изоляцией, которые обеспечивают коммунальные предприятия, EPC-подрядчиков и промышленные объекты надежными, готовыми к использованию решениями по защите и управлению, сокращая время ввода в эксплуатацию на месте до 50%.
Оценивая квалифицированных поставщиков распределительных устройств, группы инженеров по закупкам часто задаются вопросом: следует ли нам использовать технологию AIS или GIS для нашей подстанции? Ответ зависит от доступной площади объекта, условий окружающей среды и стратегии долгосрочного обслуживания.
Распределительное устройство с воздушной изоляцией (AIS) имеет традиционную прозрачную конструкцию с видимыми точками отключения и доступными шинами. В этой конструкции приоритет отдается простоте осмотра, простоте обслуживания и экономической эффективности. Решения Lugao AIS, такие как распределительное устройство в металлическом корпусе 13,8 кВ, имеют прочную стальную раму, высокопрочные изоляционные материалы и медные шины, что обеспечивает надежную работу в стандартных условиях подстанций, где пространство не сильно ограничено.
Распределительное устройство с элегазовой изоляцией (КРУЭ), напротив, имеет компактный, полностью герметичный корпус, заполненный элегазом SF6, обеспечивающий исключительную диэлектрическую прочность при небольшой занимаемой площади. Такая конструкция идеально подходит для городских подземных подстанций, высотных зданий и промышленных зон с ограниченной площадью недвижимости.
|
Тип конструкции
|
Изоляционная среда
|
След
|
Типичное применение
|
|
С воздушной изоляцией (AIS)
|
Воздух/Вакуум
|
Большая занимаемая площадь
|
Подстанции, промышленные предприятия, коммерческие проекты с достаточным пространством.
|
|
Газовая изоляция (ГИС)
|
Газ SF6
|
Компактный (до 70 % меньше)
|
Городские подстанции, внутренние установки, суровые условия, места с ограниченным пространством.
|
Обе конструкции имеют общие преимущества — предварительное заводское тестирование, модульную конструкцию и быстрое развертывание — но выбор в конечном итоге согласуется с вашими местными стандартами сети, доступной площадью объекта и требованиями к доступу для обслуживания. Lugao предлагает обе конфигурации с полной настройкой, обеспечивая плавную интеграцию независимо от региональных спецификаций проекта.
Как компания Lugao проверяет диэлектрическую целостность и устойчивость к короткому замыканию?
Распределительное оборудование должно выдерживать грозовые перенапряжения, коммутационные перенапряжения и огромные электромагнитные силы, возникающие при повреждениях сети. Системы распределительных устройств Lugao спроектированы на основе высокодиэлектрических оснований, проверенных в ходе строгих испытаний: устойчивость к промышленной частоте при 42 кВ в течение одной минуты и устойчивость к грозовому импульсу при 75 кВ на стороне высокого напряжения, что соответствует стандартам IEC 62271-1 или превосходит их.
Устойчивость к короткому замыканию не подлежит обсуждению. Наши распределительные устройства проходят испытания на устойчивость к короткому замыканию, например среднеквадратичное значение от 20 кА до 40 кА на стороне высокого напряжения. Проверки после испытаний подтверждают целостность соединений шин и нулевую структурную деформацию, гарантируя инженерам-проектировщикам стабильность системы в самых сложных условиях неисправности.
Какие структурные защиты и экологические адаптации интегрированы?
Подверженный воздействию погодных условий, пыли и случайных ударов, корпус распределительного устройства является первой защитой от ухудшения состояния окружающей среды. Распределительное устройство Lugao имеет степень защиты IP4X для внутренних блоков и более высокую степень защиты для наружной установки, обеспечивая эффективную защиту от проникновения твердых частиц и брызг воды. Изготовленный из коррозионностойкой стали с антикоррозионной обработкой поверхности (толщина критически важных компонентов ≥2 мм), корпус выдерживает экстремальные температуры окружающей среды, высокую влажность и агрессивную прибрежную атмосферу, обеспечивая структурную целостность в течение десятилетий эксплуатации.
Какие конфигурации, классы напряжения и мощности может поставить Lugao?

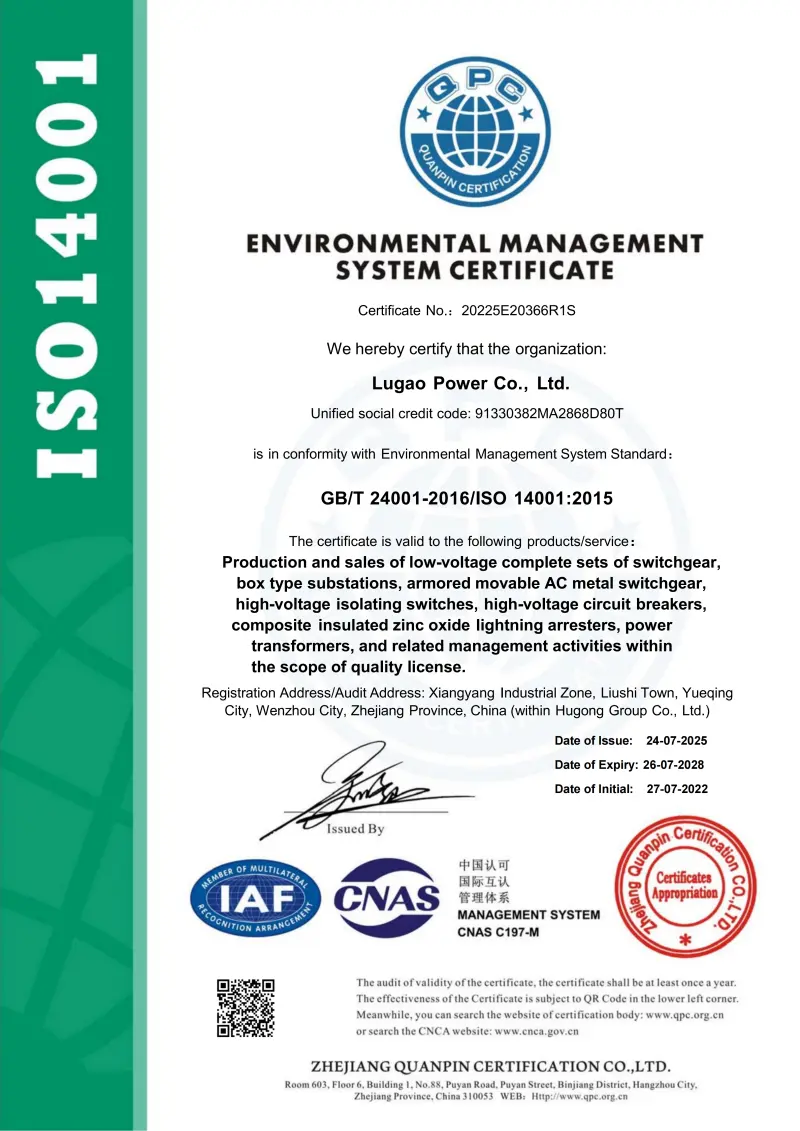

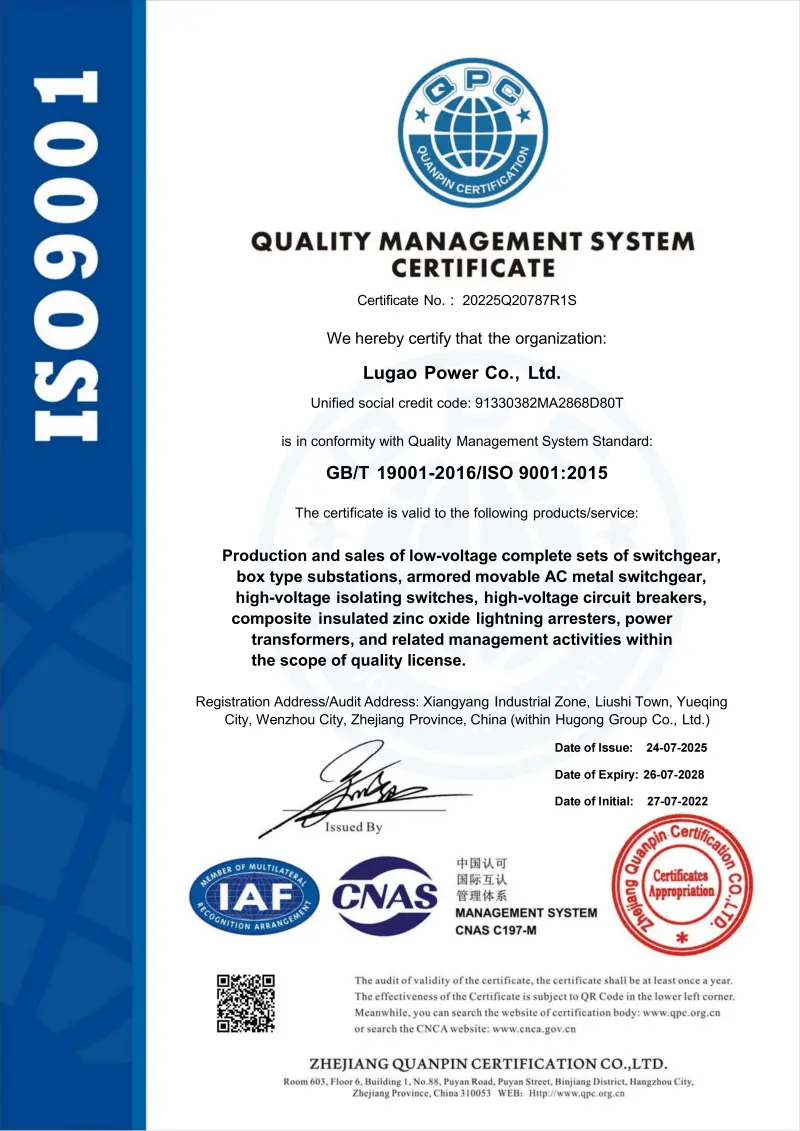

Производственный цех Лугао, сертифицированный по стандарту ISO9001 и SGS, оснащенный профессиональными сборочными линиями и испытательными стендами с полной мощностью, производит системы распределительных устройств в строгом соответствии с международными стандартами IEC, GB, CE и CCC, поддерживая прямое развертывание по принципу «включай и работай» без дорогостоящих модификаций на месте.
Классы напряжения и диапазоны мощности:
· Распределительное устройство высокого напряжения 33 кВ / 40,5 кВ:Предназначен для коммунальных подстанций, коллекторных систем ветряных электростанций и зон тяжелой промышленности, требующих надежной устойчивости к короткому замыканию и низкого уровня частичных разрядов. Доступны конфигурации KYN61-40.5 с воздушной изоляцией или КРУЭ.
· Распределительное устройство среднего напряжения 24 кВ / 13,8 кВ:Оснащен интеллектуальными модулями, обеспечивающими дистанционное управление, обнаружение и защиту приложений автоматизации государственных энергосистем. Подходит для городских многоэтажек, жилых комплексов и муниципальной инфраструктуры.
· Распределительные устройства 11 кВ/12 кВ:Идеально подходит для коммерческих комплексов, жилых комплексов и проектов электрификации сельской местности. Имеет фиксированную или выдвижную конструкцию с опциями вакуумного выключателя.
Варианты распределительного устройства и компонентов:
Lugao предлагает гибкие внутренние конфигурации в соответствии с конкретными требованиями проекта:
· Тип автоматического выключателя:Вакуумный автоматический выключатель (VCB) для приложений среднего напряжения, обеспечивающий превосходное гашение дуги и более длительный срок службы по сравнению с другими типами. Элегазовые выключатели доступны для применений с более высоким напряжением, требующих надежной отключающей способности.
· Типы распределительных шкафов:Шкафы XGN15, HXGN17 или KYN28A фиксированной или выдвижной конструкции, поддерживающие режимы кольцевой сети, терминала или двойного источника питания.

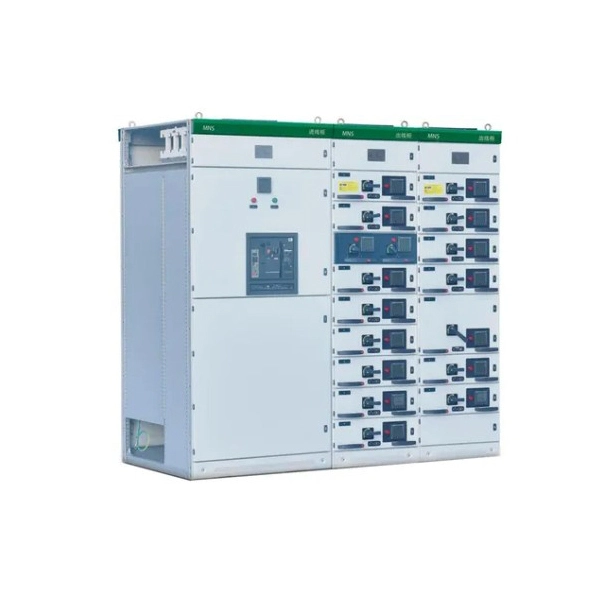

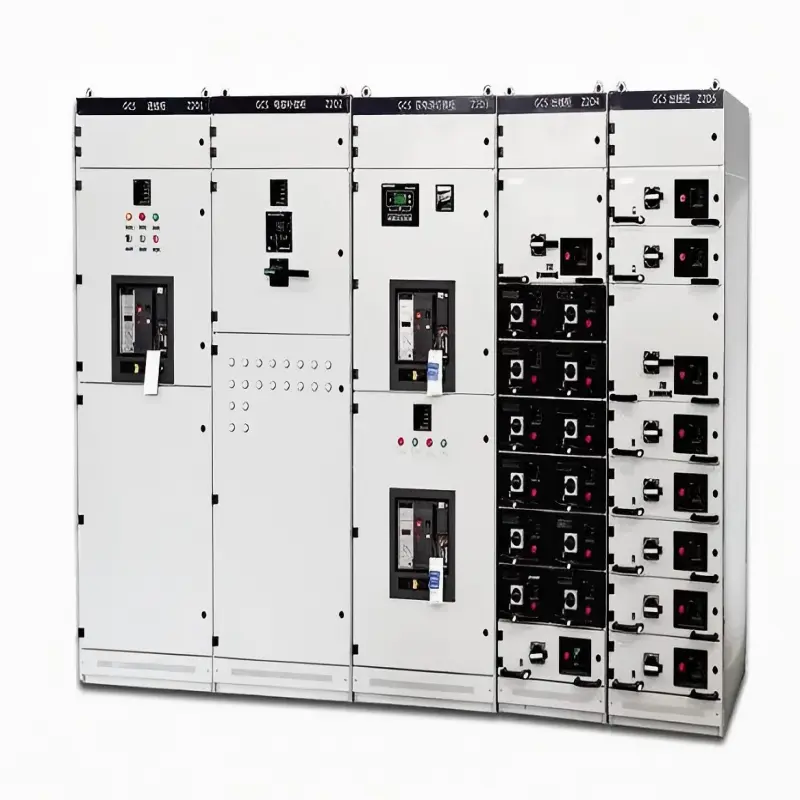

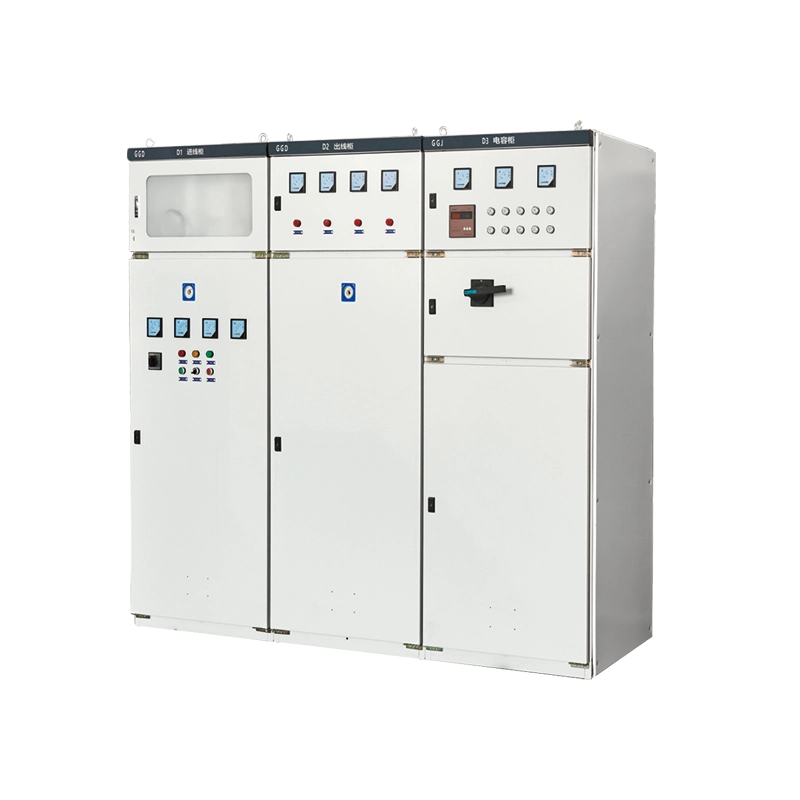

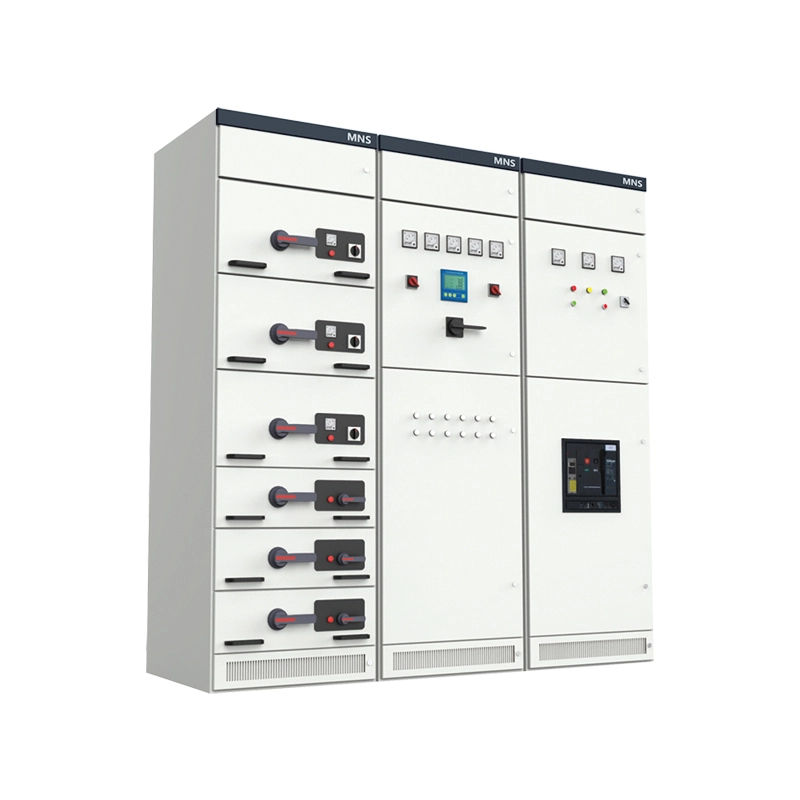

· Распределение низкого напряжения:GGD, GCS илиРаспределительное устройство МНСс функциями входной, исходящей и реактивной компенсации, поддерживающими панельные или шкафные конструкции.
Как выбрать идеальную конфигурацию распределительного устройства для городских объектов с ограниченным пространством?
Для традиционных подстанций с большой площадью помещения обычная установка AIS остается осуществимой. Однако городские подземные подстанции, компактные КРУЭ-установки и перегруженные коммерческие районы требуют решений, оптимизированных по пространству. Lugao предлагает индивидуальную оптимизацию занимаемой площади, сокращая общие требования к площади за счет использования распределительных устройств высокой плотности и интегрированных конструкций. ГИС-решения благодаря своему компактному размеру особенно подходят для городского распределения, где стоимость земли непомерно высока. Устройства AIS, хотя и крупнее, обеспечивают превосходный доступ к обслуживанию для промышленных применений, где частота обслуживания выше.
Посмотрите нашу производственную линиюВидео
Познакомьтесь с передовым опытом производства распределительных устройств Lugao на собственном опыте:
