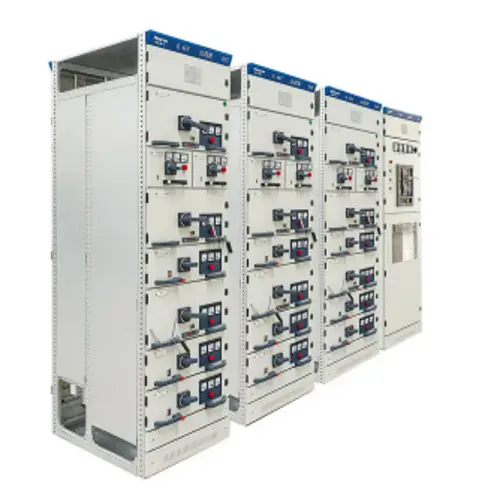

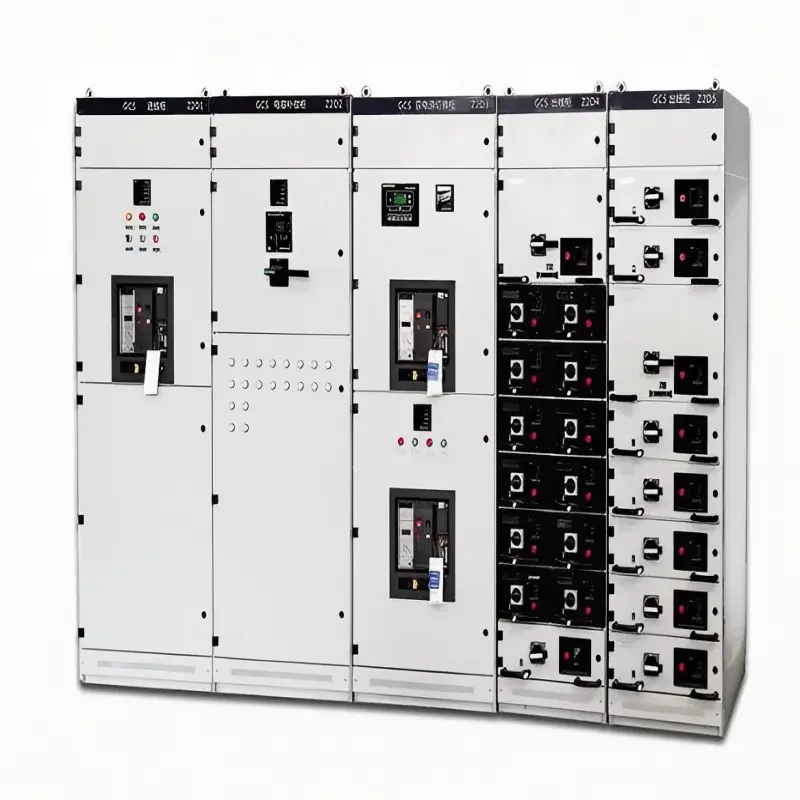

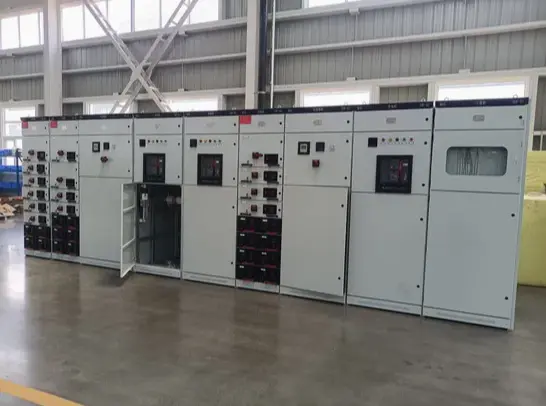

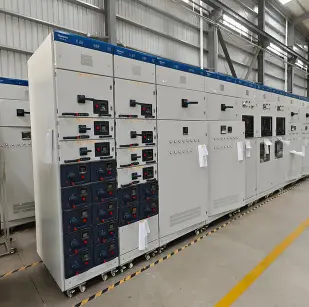

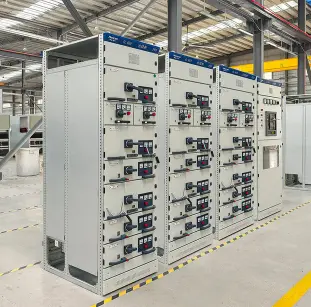

Интеллектуальное распределительное устройство MCS для низковольтного шкафа с выдвижными ящиками

Низковольтное интеллектуальное распределительное устройство MCS для шкафа с выдвижными ящиками представляет собойнизковольтное (до 690 В переменного тока) закрытое распределительное устройствоузел, предназначенный для интеллектуального распределения мощности и управления двигателем. Каждый функциональный блок, включая фидерные выключатели, пускатели двигателей, модули коммутации конденсаторов и блоки контрольно-измерительных приборов, размещается в полностью выдвижном стальном ящике, подключаемом к фиксированной подставке с самовыравнивающимися первичными и вторичными контактами.

Что он делает?

● Безопасно распределяет питание по нескольким нижестоящим цепям.

● Управляет двигателями (пуск, остановка, реверс, регулирование скорости с помощью устройств плавного пуска или частотно-регулируемых приводов).

● Защищает оборудование от короткого замыкания, перегрузки и замыкания на землю.

● Отслеживает данные об энергопотреблении локально с помощью встроенного ЖК-дисплея на каждом ящике или удаленно через RS485/Modbus/Ethernet IP.

● Обеспечивает профилактические оповещения о техническом обслуживании при обнаружении износа контактов, повышения температуры или неправильного положения ящика.

По сути, этот шкаф превращает традиционный низковольтный распределительный щит в интеллектуальный, коммуникативный и обслуживаемый актив.

Параметры продукта

Особенности продукта и области применения

Основные характеристики низковольтного интеллектуального распределительного устройства MCS с выдвижными ящиками

Типичные применения

● Центры обработки данных – мониторинг фидера в режиме реального времени и дистанционное управление выключателем.

● Больницы – быстрая замена ящика без ущерба для критических нагрузок

● Водоочистные сооружения – устойчивость к высокой влажности, антиконденсационные нагреватели.

● Автомобилестроение – запуск двигателя с прогнозируемой индикацией износа.

● Коммерческие высотные здания – дополнительный учет энергии для каждого арендатора по этажу.

Детали производства

Каждое низковольтное интеллектуальное распределительное устройство шкафа с выдвижными ящиками MCS от Lugao Power Co., Ltd. изготовлено с точностью и вниманием к деталям:

● Изготовление корпуса: оцинкованная сталь толщиной от 1,5 до 2,0 мм, цельносварная рама. Порошковое покрытие RAL 7035, минимальная толщина 70 мкм. Испытание в солевом тумане в течение ≥400 часов по ISO 9227.

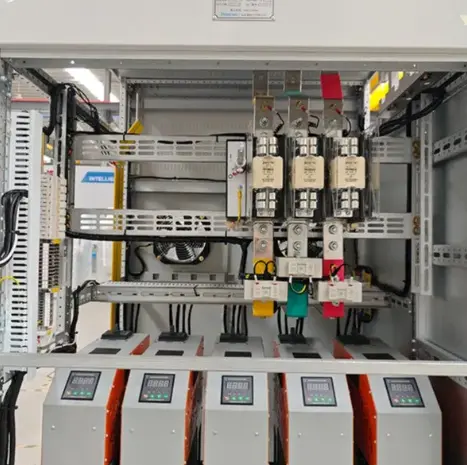

● Шинная система: медь ETP высокой проводимости (чистота 99,9%). Все соединения посеребрены (минимум 8 мкм). Шины полностью изолированы термоусадочными муфтами на напряжение 1000В.

● Шасси выдвижного ящика: изготовлено из холоднокатаной стали толщиной 2,5 мм с антикоррозийной пассивацией. Самосмазывающиеся полимерные направляющие гарантируют плавное движение в течение >5000 циклов.

● Первичные контакты: наконечники из медно-вольфрамового сплава на подпружиненном рычаге. Посеребренные контактные поверхности. Рассчитан на 3000 электрических операций без замены покрытия.

● Вторичные контакты: 24-контактный посеребренный разъем с позолоченными контактами. Контактное сопротивление <1 мОм. Рассчитан на 10 000 циклов вставки/извлечения.

● Интеллектуальная электроника: компоненты промышленного класса, рассчитанные на температуру от -25°C до +85°C. Каждый контроллер выдвижного ящика проходит 72-часовую проверку и калибровку в соответствии с национальными стандартами.

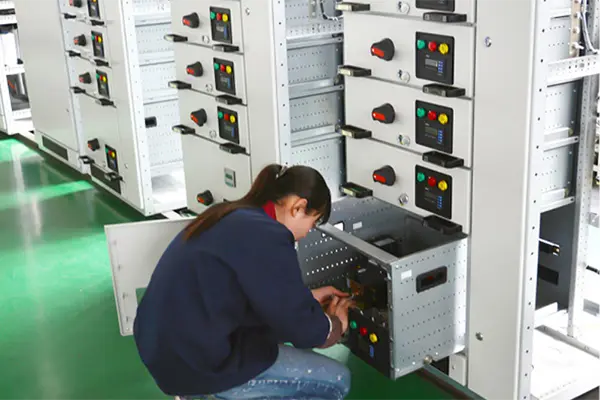

● Заводские испытания: каждое устройство подвергается испытанию на диэлектрические свойства (2,5 кВ/мин), испытанию на превышение температуры (при токе, превышающем номинальный в 1,1 раза) и функциональному испытанию связи. Протоколы испытаний хранятся в течение 15 лет.

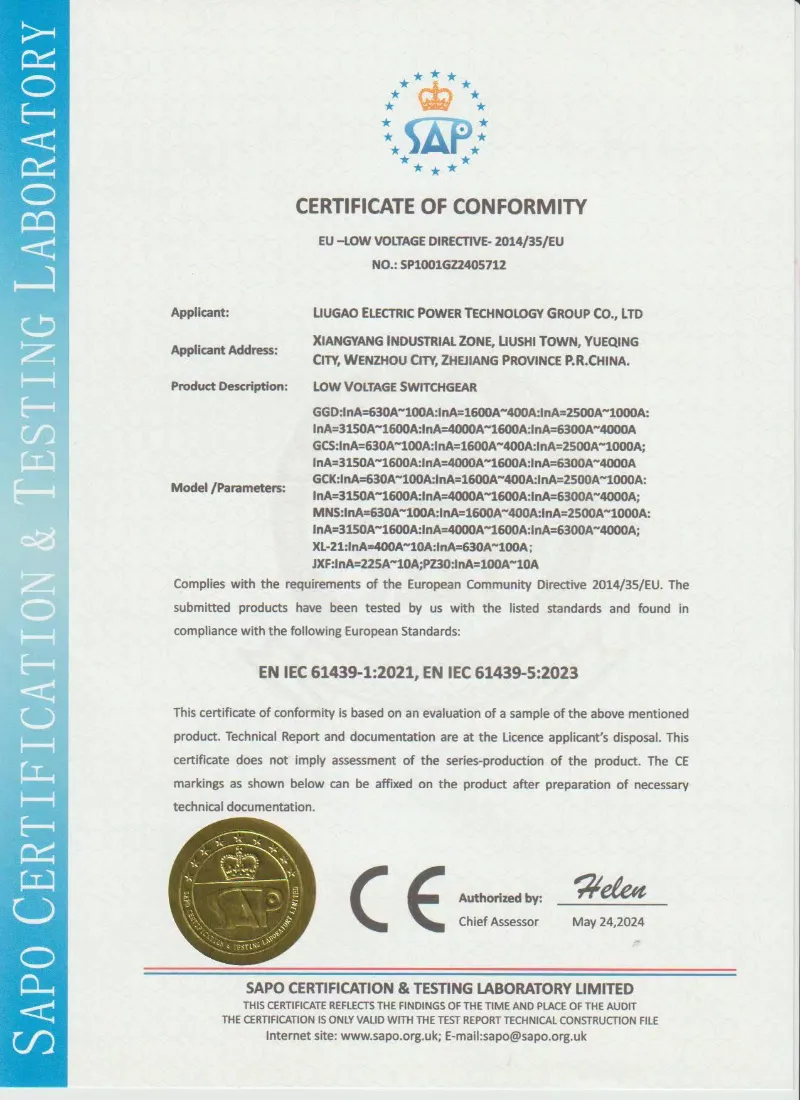

Сертификация и гарантия качества – почему выбирают Лугао?

Почему стоит выбрать Lugao Power?

Параметры настройки

Часто задаваемые вопросы

Вопрос 1: Выдержит ли встроенная память выдвижного ящика отключение электроэнергии?

А: Да. Энергонезависимый чип FRAM сохраняет данные не менее 10 лет без внешнего питания. Сохраняются часы работы, журналы событий и данные об износе контактов.

Вопрос 2. Является ли протокол связи открытым или проприетарным?

А: Открыть. Мы используем стандартные регистры Modbus RTU/TCP (описанные в нашем руководстве). Вы можете подключиться к любой сторонней SCADA, ПЛК или BMS без дополнительных лицензий на шлюз.

Вопрос 3: Что произойдет, если датчик температуры ящика выйдет из строя?

О: Контроллер сообщит «Ошибка датчика» на ЖК-дисплее ящика или по каналу связи. Механическая работа остается неизменной. Комплект сменных датчиков можно установить менее чем за 5 минут, не снимая ящик.

В4: Могу ли я заказать запасные ящики без основного выключателя?

А: Да. Мы называем это «пустым интеллектуальным ящиком» — он включает в себя корпус, вторичные контакты, микросхему памяти и электронику мониторинга, но без главного выключателя. Позже вы сможете установить предпочитаемый вами автоматический выключатель.

В5: Возобновляется ли годовая гарантия?

А: Да. Мы предлагаем план продления гарантии на 2 и 3 года.
