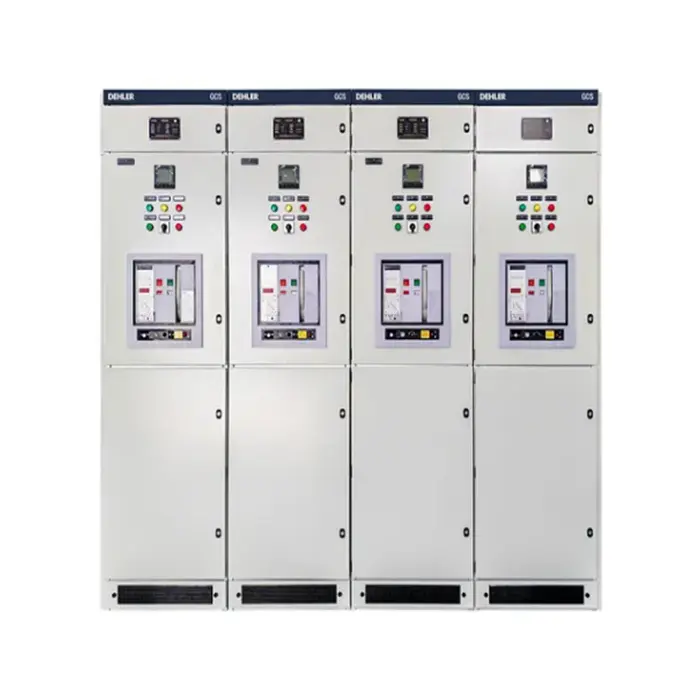

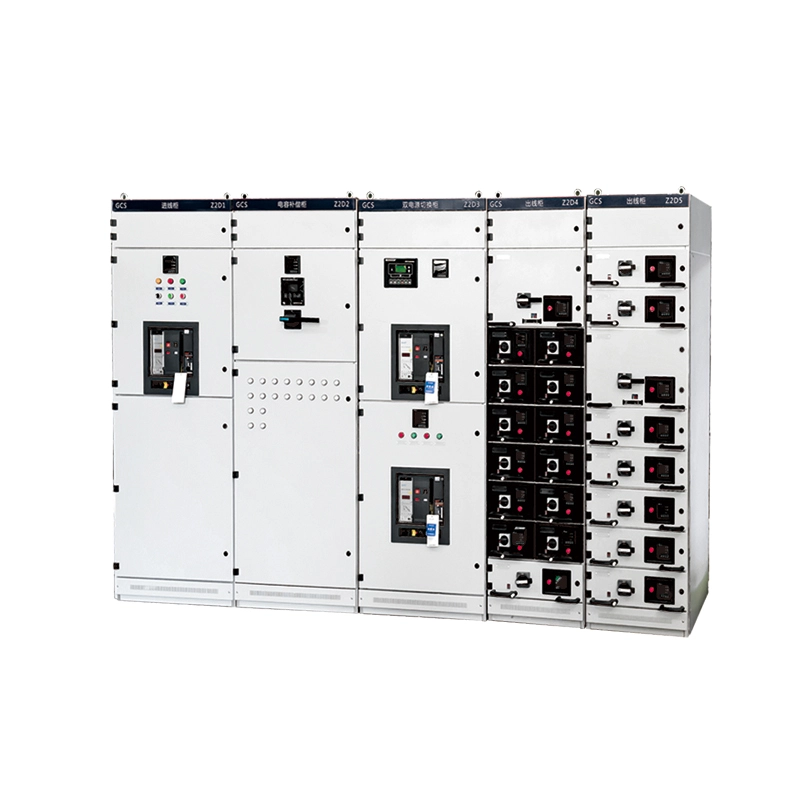

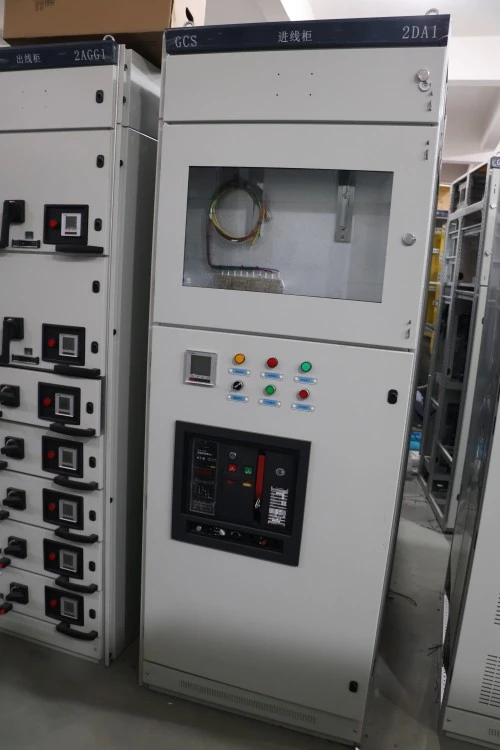

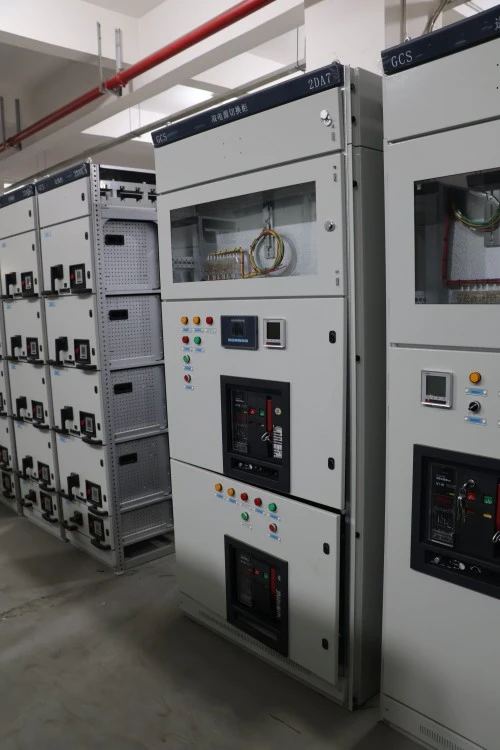

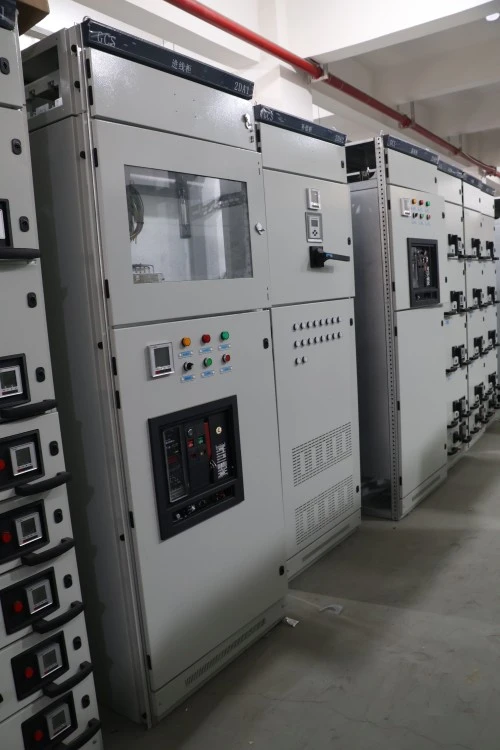

Панельное распределительное устройство низкого напряжения выкатного типа GCS

Панельное распределительное устройство низкого напряжения выкатного типа GCS представляет собой усовершенствованный комплект распределительного устройства закрытого типа, тщательно разработанный для приема, распределения и интеллектуального управления двигателями в трехфазных промышленных системах переменного тока, работающих при номинальном напряжении до 400 В (с номинальным напряжением изоляции до 1000 В) и номинальным током горизонтальной главной шины до 4000 А. Являясь основной основой современных низковольтных центров распределения электроэнергии, это низковольтное распределительное устройство выдвижного типа GCS объединяет полный набор первичных и вторичных компонентов, включая воздушные автоматические выключатели (ACB), автоматические выключатели в литом корпусе (MCCB), контакторы, тепловые реле перегрузки, программируемые логические контроллеры (ПЛК) и многофункциональные цифровые счетчики - в стандартизированные, полностью взаимозаменяемые модульные выдвижные блоки.

Параметр продукта (спецификация)

Ниже представлена ​​таблица технических характеристик стандартного распределительного устройства низкого напряжения выкатного типа GCS.

Номинальная частота 50 Гц / 60 Гц Применимые стандарты IEC 61439-1/2, GB/T 7251 Установка В помещении, напольная Положение ящика Положения «Подключено», «Тестирование», «Выкачено» и «Выдвинуто» Кабельный ввод Верхний или нижний кабельный ввод Шинопровод Материал Медь или алюминий в соответствии с конфигурацией проекта Температура окружающей среды от -5°C до +40°C или условия, специфичные для проекта Высота над уровнем моря стандартно ≤2000 м, большая высота доступна при подтверждении конструкции.

Особенности продукта и применение

Вопрос 1: Каковы выдающиеся функциональные особенности этого распределительного устройства низкого напряжения выдвижного типа GCS?

Ответ: Панельное распределительное устройство низкого напряжения выкатного типа GCS отличается высокой взаимозаменяемостью и безопасностью. Функциональные ящики одного номинала полностью взаимозаменяемы, что исключает ошибки проводки при аварийной замене. Он также оснащен точным механическим механизмом блокировки, который строго обеспечивает последовательность «выключено-тестирование-включено», не позволяя операторам подключать или отключать цепи под нагрузкой. Кроме того, усовершенствованная конструкция вентиляции обеспечивает эффективное рассеивание тепла в сильноточных цепях.

Вопрос 2: Какие сценарии лучше всего подходят для этого распределительного устройства?

Ответ: Это распределительное устройство низкого напряжения выдвижного типа GCS идеально подходит для секторов, требующих бесперебойного питания и быстрого устранения неисправностей. Типичные области применения включают нефтехимические заводы (для управления насосами и компрессорами), крупные производственные предприятия (автоматические производственные линии), вспомогательные системы электростанций, городской железнодорожный транспорт и коммерческие башенные подстанции. Выдвижная конструкция делает его предпочтительным выбором для любой критически важной среды, где время простоя должно быть сведено к минимуму.

Детали производства

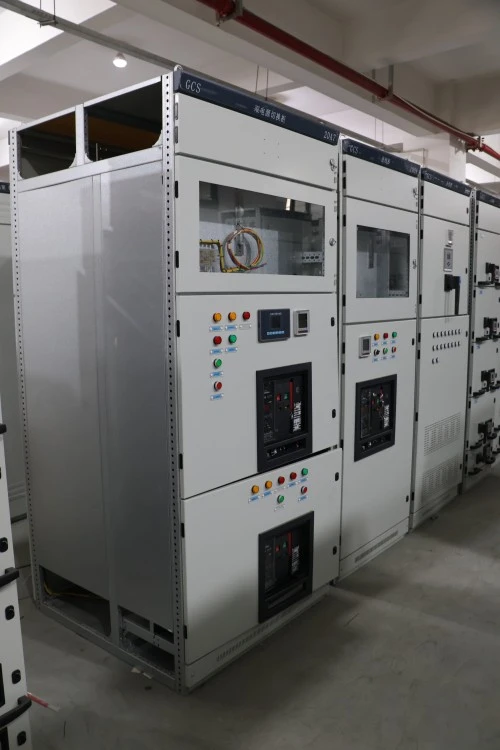

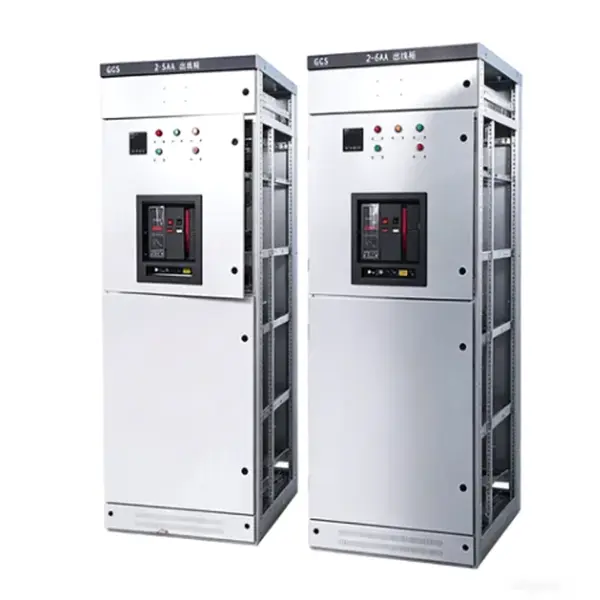

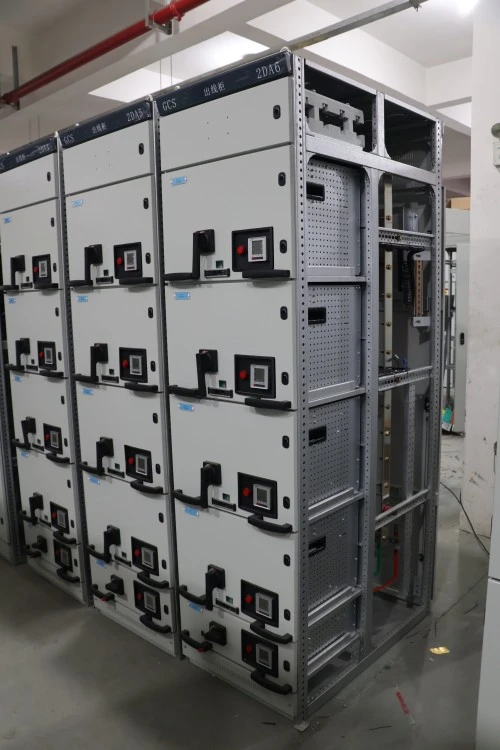

1. Изготовление каркаса шкафа – прецизионная конструкция.

Корпус низковольтного распределительного устройства GCS выдвижного типа Lugao Power начинается с высококачественных холоднокатаных стальных листов, выбранных из-за их превосходной плоскостности и структурной целостности. Все стальные панели обрабатываются на импортных револьверных центрах штамповки и гибки с ЧПУ, обеспечивая точность угла изгиба в пределах ± 0,5 ° и точность положения отверстия в пределах ± 0,1 мм. После формования каркас подвергается многоэтапной обработке поверхности: обезжириванию, кислотному травлению, фосфатированию и электростатическому эпоксидному порошковому покрытию, а затем обжигу при температуре 180–200°C для получения твердого, устойчивого к коррозии покрытия. Собранный шкаф имеет степень защиты от IP30 до IP40, эффективно защищая внутренние компоненты от пыли, влаги и случайного контакта.

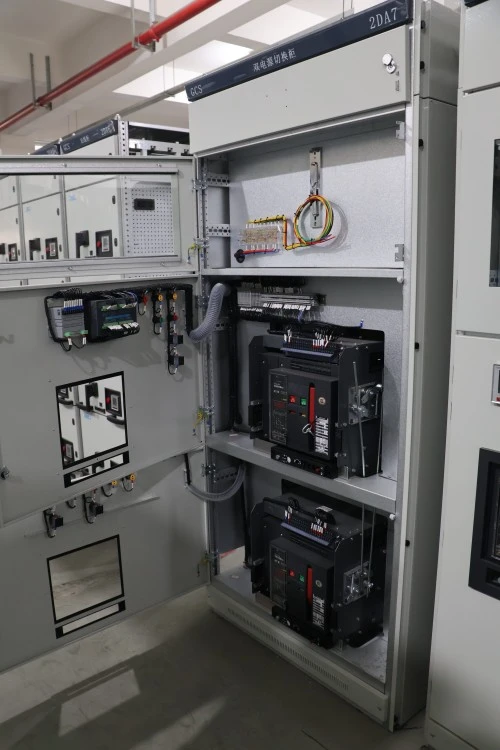

2. Шинная система – медный сердечник высокой проводимости.

Все главные, вертикальные и ответвленные шины изготовлены из электролитической меди чистотой 99,95 % (марка Т2), обеспечивающей проводимость ≥ 98 % IACS. Поверхности шин подвергаются многослойной обработке — лужению, посеребрению или покрытию высоковольтной термоусадочной изоляционной трубкой — для предотвращения окисления и улучшения рассеивания тепла. Каждое соединение шин затягивается с помощью калиброванных динамометрических инструментов и маркируется для отслеживания, что позволяет исключить локальные перегревы, которые могут поставить под угрозу долгосрочную надежность.

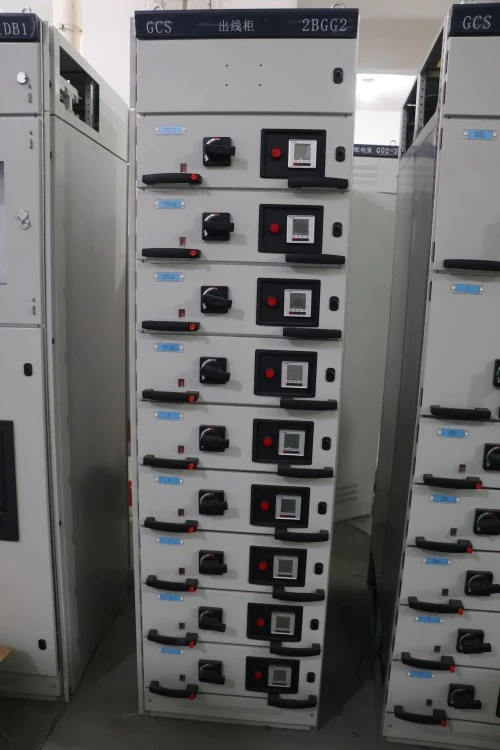

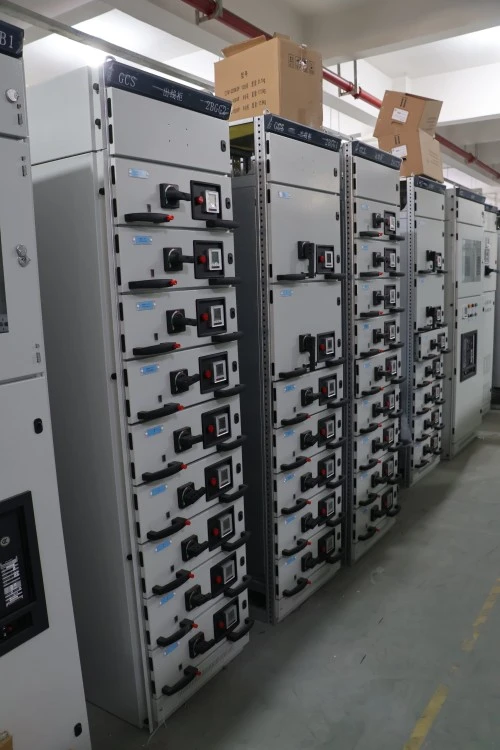

3. Сборка выдвижного ящика – «трехпроходная» процедура настройки.

Каждый выдвижной функциональный блок подвергается нашей эксклюзивной трехпроходной настройке:

1: Направляющие устанавливаются вручную и настраиваются для первоначального выравнивания.

2. Выдвижной ящик вставляется и выдвигается без нагрузки для проверки механической плавности и зацепления защелки.

3: При проверке целостности электрической цепи выдвижной ящик подвергается многократному включению, при этом контролируется сопротивление первичного и вторичного вставного контакта. Одобряются только устройства, соответствующие нашему порогу бесперебойной работы.

Эта строгая процедура гарантирует легкое скольжение каждого ящика и сохранение идеального электрического контакта во всем диапазоне хода.

4. Конкурентные преимущества – более жесткие допуски и превосходные контакты.

По сравнению со стандартными рыночными альтернативами производственные преимущества Lugao Power ощутимы и измеримы:

Контроль допуска направляющих: мы поддерживаем зазор механизма выдвижного ящика на уровне ±0,5 мм (обычно в отрасли ≥±1,0 мм). Этот более жесткий допуск предотвращает вибрацию или провисание ящика во время работы, напрямую устраняя основную причину износа первичных контактов и перегрева.

Посеребренные первичные разъемы: Все вставные контакты изготовлены из медного сплава и покрыты слоем серебра толщиной ≥6 мкм. Более низкое контактное сопротивление серебра и превосходные антиокислительные свойства значительно снижают потери мощности в точках подключения, повышая долговременную термическую стабильность и энергоэффективность всего распределительного устройства низкого напряжения выдвижного типа GCS.

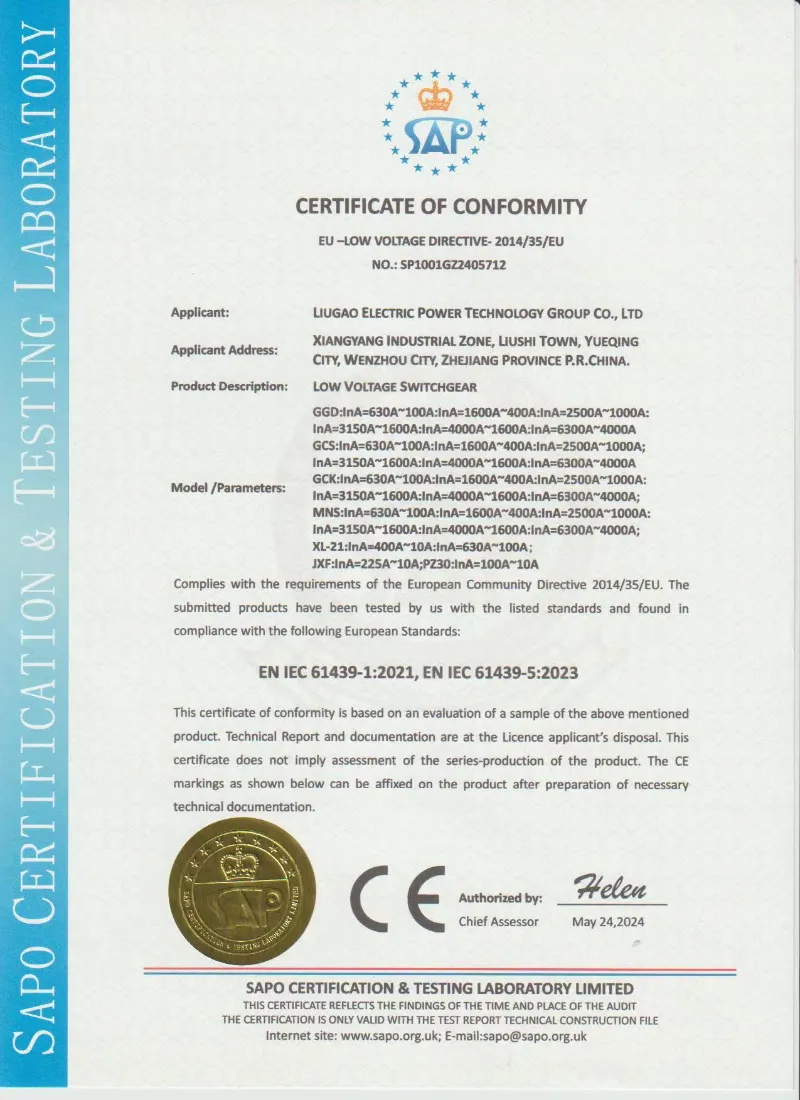

Сертификация и гарантия качества

Lugao производит распределительные устройства низкого напряжения выкатного типа GCS в соответствии с техническими требованиями проекта и применимыми стандартами распределительных устройств низкого напряжения, такими как IEC 61439-1/2 и GB/T 7251. Отчеты о плановых проверках и испытаниях могут быть предоставлены перед отправкой в ​​соответствии с подтвержденным техническим соглашением.

• Проектирование и тестирование на основе IEC 61439-1/2
• Производство и проверка на основе GB/T 7251
• Испытание на устойчивость к промышленной частоте
• Проверка сопротивления изоляции
• Испытание механической работоспособности выдвижных ящиков
• Проверка функции блокировки
• Вторичная проводка и проверка работоспособности
• Проверка момента затяжки шинных соединений
• Отчет о плановых испытаниях перед отправкой
• Фотографии заводского осмотра доступны по запросу.



Упаковка, доставка и послепродажное обслуживание

Упаковка и доставка:

Каждое распределительное устройство низкого напряжения выдвижного типа GCS сначала оборачивается полиэтиленовой пленкой для отталкивания влаги и пыли, а затем помещается в обработанные фумигацией прочные деревянные ящики, армированные стальными ремнями. Мы используем вакуумную упаковку для чувствительных электронных компонентов и полностью герметизированные защитные углы для предотвращения повреждений при транспортировке. Стандартная доставка осуществляется в контейнерах 20GP/40HQ, при этом грузы застрахованы ведущими мировыми морскими страховщиками для полной защиты ваших инвестиций.




Послепродажное обслуживание:

Lugao Power Co., Ltd. предоставляет комплексную гарантию 12 месяцев с даты ввода в эксплуатацию (или 18 месяцев с даты поставки, в зависимости от того, что наступит раньше). Наши услуги включают в себя круглосуточную техническую поддержку по горячей линии, удаленное видео-руководство и при необходимости обслуживание на месте сертифицированными инженерами. В случае сбоев в работе при нормальных условиях эксплуатации мы бесплатно обеспечиваем ремонт или замену деталей.




Вопросы и ответы клиентов

Вопрос: Совместимо ли распределительное устройство низкого напряжения выдвижного типа GCS с моей существующей системой шинопроводов?

О: Да, совместимость строго соблюдается. Мы конфигурируем соединительные вертикальные фланцы этого распределительного устройства низкого напряжения выдвижного типа GCS так, чтобы они идеально совпадали с интерфейсами входного трансформатора и выходной шины. Пожалуйста, предоставьте чертежи компоновки распределительного устройства на месте на этапе технического подтверждения, чтобы мы могли настроить точки подключения.




Вопрос: Что произойдет, если ящик выйдет из строя во время работы? Можно ли это исправить без полного выключения?

О: Именно быстрая замена в горячем режиме является его основным преимуществом. Вы просто переводите автоматический выключатель в этом конкретном отсеке в положение «Выкл.», извлекаете неисправный блок и вставляете запасной с таким же номиналом. Остальная часть распределительного устройства низкого напряжения выкатного типа GCS продолжает работать, восстанавливая питание в течение нескольких минут.




Вопрос: Как предотвратить возникновение дуговых вспышек во время технического обслуживания отсека сборных шин?

Ответ: Безопасность превыше всего. Отсек главных и ответвительных шин полностью разделен на отсеки. Устанавливаем дугозащитные барьеры между камерой выкатного модуля и камерой вертикальной сборной шины. При доступе к секции сборных шин все соседние функциональные блоки можно безопасно заблокировать в положении «Выкачен/Тест».
