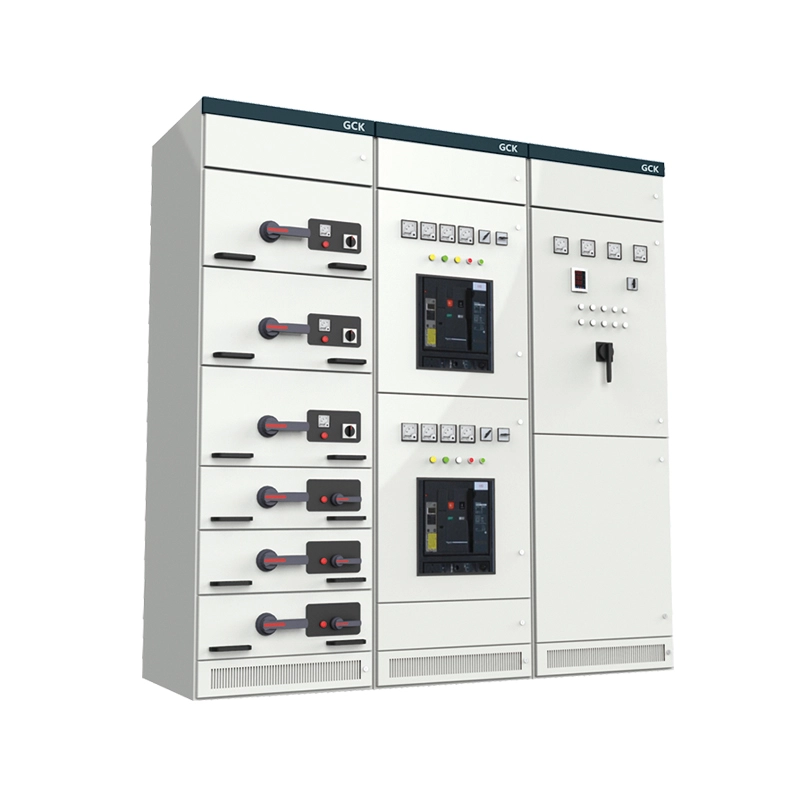

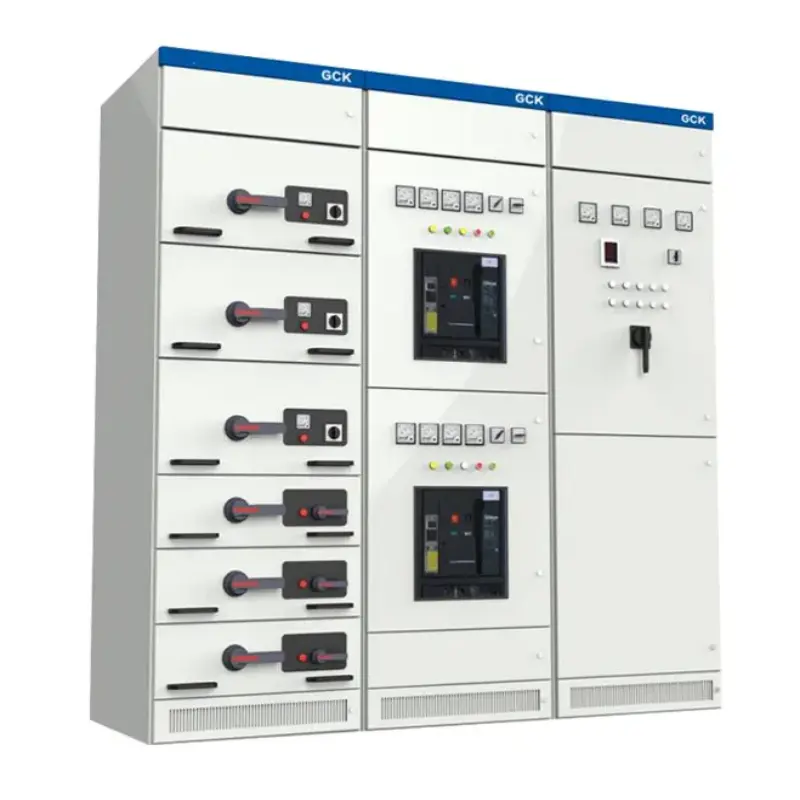

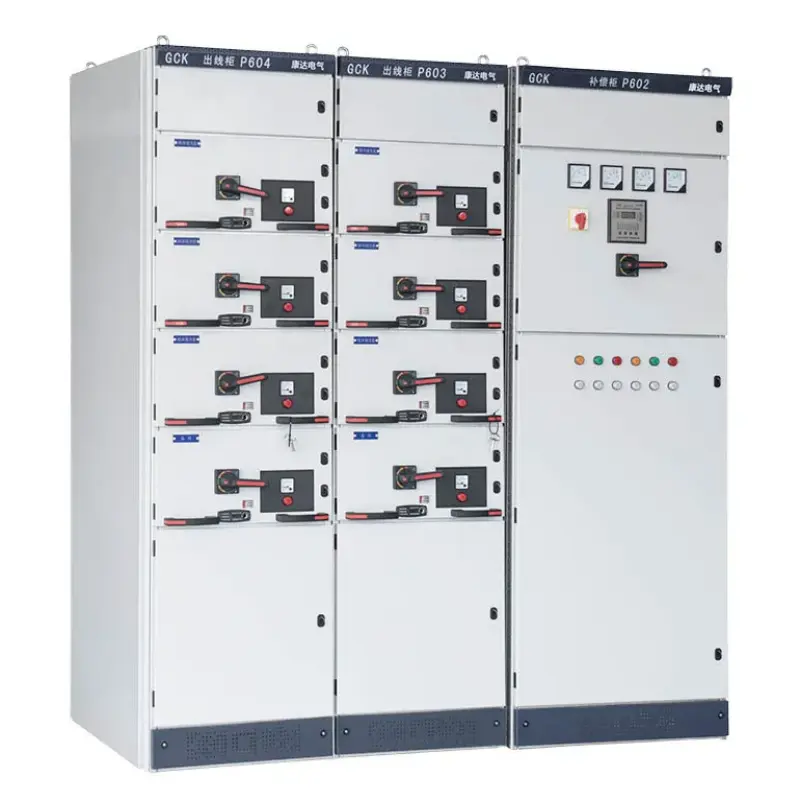

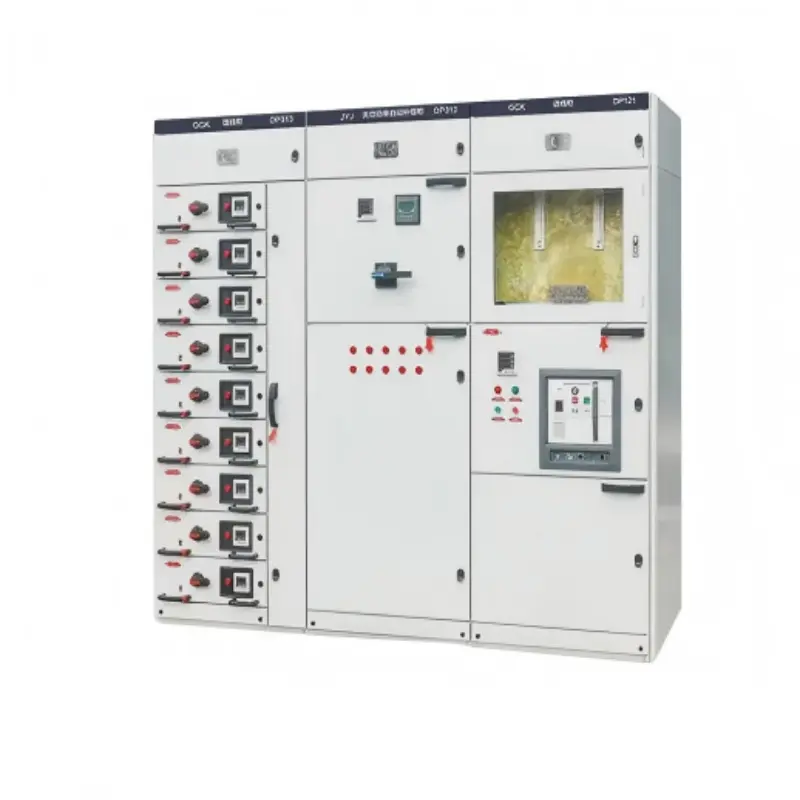

Экономичный распределительный шкаф GCK C-профиля в сборе

Экономичный распределительный шкаф GCK с С-профилем представляет собойнизковольтное (до 690В) закрытое распределительное устройствос использованием стальной рамы из С-профиля на болтах. С-профили представляют собой холоднокатаные, предварительно перфорированные оцинкованные стальные профили с модульной сеткой отверстий 25 мм, что позволяет выполнять сборку без сварки или специальных инструментов.

Что делает этот продукт?

● Распределение электроэнергии. Безопасно подает электроэнергию от основного источника питания к фидерам, двигателям, осветительным панелям и другим нагрузкам.

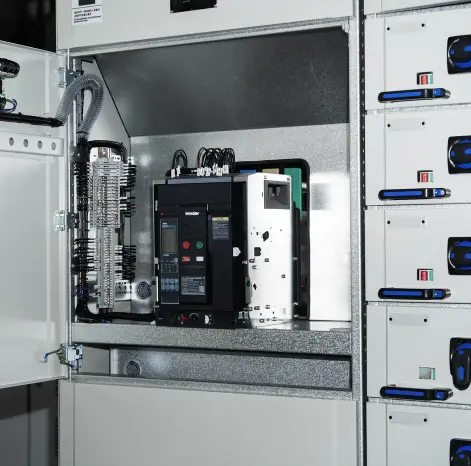

● Функциональность выдвижных ящиков – вмещают выдвижные выдвижные ящики (автоматические выключатели, контакторы, устройства плавного пуска), которые можно заменять, пока главная шина остается под напряжением, что сводит к минимуму время простоя.

● Реконфигурация на месте – легко добавляйте или перемещайте секции, отвинчивая торцевые пластины, прикручивая новые шкафы болтами и удлиняя шины с помощью простых комплектов.

● Защита и изоляция – обеспечивает механические блокировки, жалюзи и настраиваемую форму разделения (форма 2b, 3b или 4b).

Параметры настройки

По сути, этот шкаф представляет собой современную выдвижную систему.распределительное устройствофункциональность — безопасное обслуживание, высокая плотность и модульность — по цене начального уровня. Он идеально подходит для малых и средних промышленных предприятий, коммерческих зданий, инфраструктурных проектов и экономичной модернизации, где качество не может быть поставлено под угрозу.

Параметры продукта (спецификация)

Ниже приведены основные технические характеристики экономичного распределительного шкафа GCK в сборе с С-профилем. Значения основаны на стандартных конфигурациях и могут быть изменены в соответствии с требованиями конкретного проекта.

Особенности продукта и области применения (формат вопросов и ответов)

Экономичный распределительный шкаф GCK с С-профилем отличается уникальным сочетанием экономичности, гибкости и проверенной производительности. Ниже мы отвечаем на наиболее распространенные вопросы клиентов о его функциях и подходящих приложениях.

Вопрос 1: Что делает конструкцию С-профиля более экономичной, чем сварное распределительное устройство?

Ответ: Три причины: (1) Рама, соединенная болтами, исключает необходимость использования дорогостоящих сварочных приспособлений. (2) Предварительно перфорированная сетка толщиной 25 мм позволяет избежать необходимости сверления. (3) Поврежденные профили можно заменять по отдельности, а не всю раму. Приобретая экономичный распределительный шкаф GCK в сборе с С-профилем, вы платите за ценность, а не за чрезмерные затраты на разработку.

В2: Достаточно ли прочна болтовая конструкция для промышленных условий?

А: Да. При правильном моменте затяжки (M8:18 Нм, M10:35 Нм) он соответствует стандарту IEC 61439-2 и выдерживает силы короткого замыкания 50 кА без остаточной деформации. Для случаев сильной вибрации (например, штамповочные прессы или корабли) мы рекомендуем наши сварныесерия МНС. Для 95% промышленных/коммерческих объектов С-профиль GCK более чем достаточен.

В3: Чем оцинкованная отделка отличается от порошковой окраски?

A: Горячее цинкование после штамповки покрывает все поверхности, включая обрезанные кромки и отверстия, равномерным слоем цинка толщиной ≥65 мкм. Он не растрескивается и не подвергается коррозии, когда внутрь просачивается влага, превосходя порошковое покрытие во влажных средах (например, водоподготовка, текстильные фабрики). Если требуется окраска, поверх оцинкованного слоя можно нанести порошковое покрытие.

Вопрос 4. Каковы наиболее распространенные сценарии применения?

О: Судя по тысячам установок по всему миру, экономичный распределительный шкаф GCK в сборе с С-профилем чаще всего используется в:

Малые и средние промышленные предприятия: пищевая промышленность, литье пластмасс, производство металлов и текстильные фабрики.

Коммерческие здания: торговые центры, гостиницы и офисные здания.

Очистка воды и сточных вод: насосные станции, системы орошения и опреснения

Проекты модернизации: замена старых стационарных распределительных щитов современными выкатными распределительными устройствами

Временные энергоустановки: строительные площадки, шахтерские поселки и энергосистемы для проведения мероприятий.

Детали производства и конкурентные преимущества

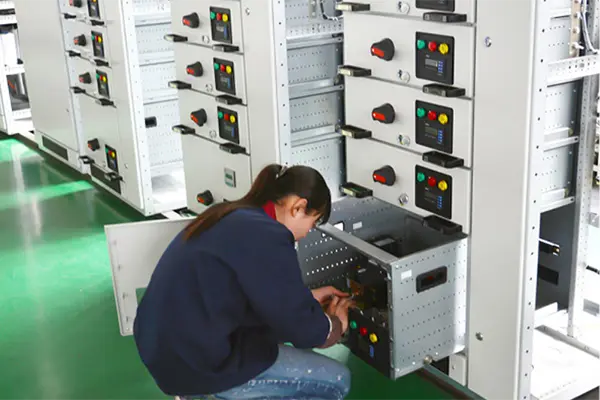

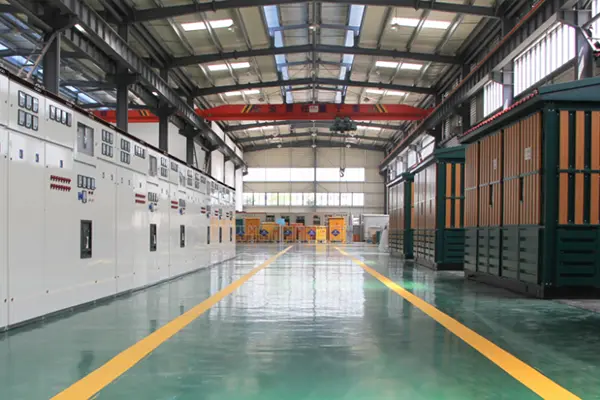

Детали производства: как мы изготавливаем сборку из С-профиля GCK. Экономичный распределительный шкаф.

Компания Lugao Power Co., Ltd. производит каждый экономичный распределительный шкаф GCK с C-профилем, отличающийся стабильностью, долговечностью и простотой сборки.

1. Изготовление С-профиля:Рулонная сталь Q235B толщиной 2,0 мм по японскому стандарту → пуансон с ЧПУ, сетка 25 мм → холодная форма C-образной формы (точность ±0,3 мм) → обрезка по длине → горячее цинкование (≥65 мкм, ASTM A123).

2. Подставка для ящика:Оцинкованная сталь толщиной 2,5 мм с позиционирующими углублениями и нейлоновыми роликами. Поддерживает выдвижные ящики от 8E/2 до 24E через переходную пластину. Трехпозиционная механическая блокировка (подключено/проверено/изолировано) с навесным замком.

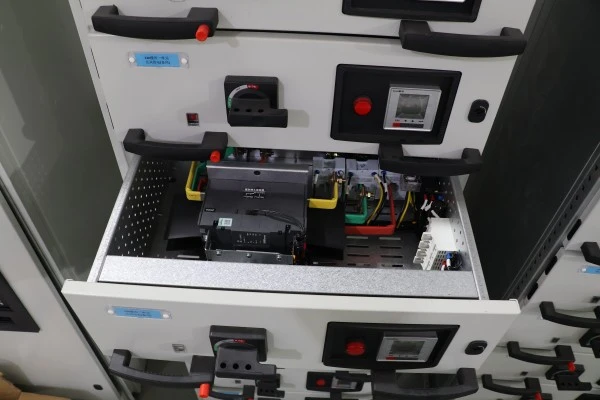

3. Выдвижной ящик:Передняя панель из стали толщиной 1,5 мм, порошковое покрытие RAL 7035, этикетка с лазерной гравировкой. Рукоятка с индикатором O/I. Первичные контакты: посеребренная медь (≥10 мкм), подпружиненная конструкция «тюльпан». Вторичная проводка: медный провод из ПВХ сечением 2,5 мм² с пронумерованными наконечниками. Заводские испытания на непрерывность, изоляцию и механическое функционирование.

4. Шинная система:Медь ETP (98% IACS), посеребренные соединения, момент затяжки 35–40 Нм. Шины поддерживаются через каждые 500 мм (плотнее, чем стандартные 800 мм). Вертикальные шины соединяются медными перемычками на болтах.

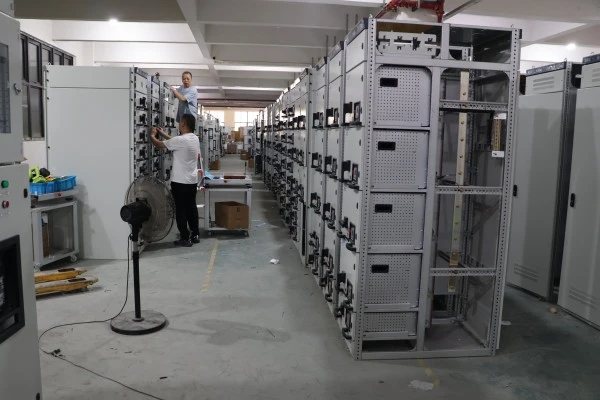

5. Сборка и тестирование:Сборка с контролем крутящего момента. Каждый блок протестирован: диэлектрик (2,5 кВ/1 мин), целостность, механическая блокировка и повышение температуры при токе, превышающем номинальный в 1,1 раза. Отчет о заводских испытаниях прилагается.

Послепродажное обслуживание – гарантия один год

Гарантийный срок:12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки.

Что покрывается: Все производственные дефекты, включая:

● Деформация С-профиля при номинальной механической нагрузке.

● Неисправность блокировки ящика (невозможно предотвратить неправильную установку или извлечение ящика).

● Первичный износ контактов превышает 0,5 мм в течение гарантийного срока.

● Ошибки вторичной проводки или ослабленные соединения, вызванные заводской сборкой.

● Отслаивание оцинкованного покрытия (при отсутствии внешнего истирания)

Что не покрывается: Повреждения, возникшие в результате неправильной установки, несанкционированной модификации, эксплуатации за пределами паспортных характеристик, физического воздействия, коррозии в результате химического воздействия, не указанного в заказе, или форс-мажорных обстоятельств (молния, наводнение, пожар и т. д.).

Обязательство по реагированию:

● Удаленная техническая поддержка:в течение 8 рабочих часов по электронной почте, WhatsApp или видеозвонку.

● Отгрузка запасных частей:в течение 48 часов для претензий по гарантии (стандартная курьерская служба).

Документация, прилагаемая к каждой поставке:

1. Отчет о заводских испытаниях (диэлектрика, целостность, повышение температуры)

2. Сборочный чертеж и однолинейная схема.

3. График ящиков с указанием номинала и функций каждого ящика.

4. Таблица моментов затяжки для сборки на месте (заказы KD)

5. Руководство по эксплуатации и техническому обслуживанию.
