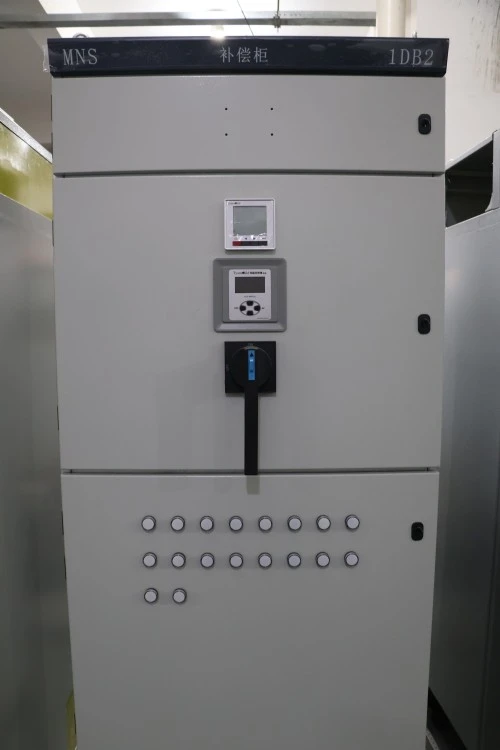

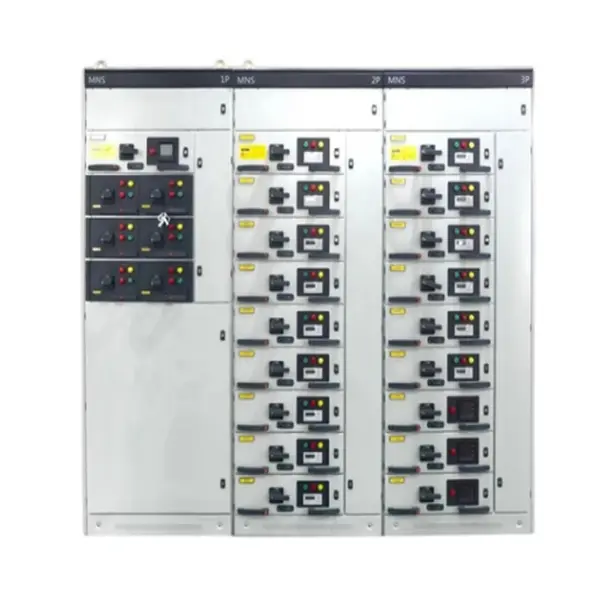

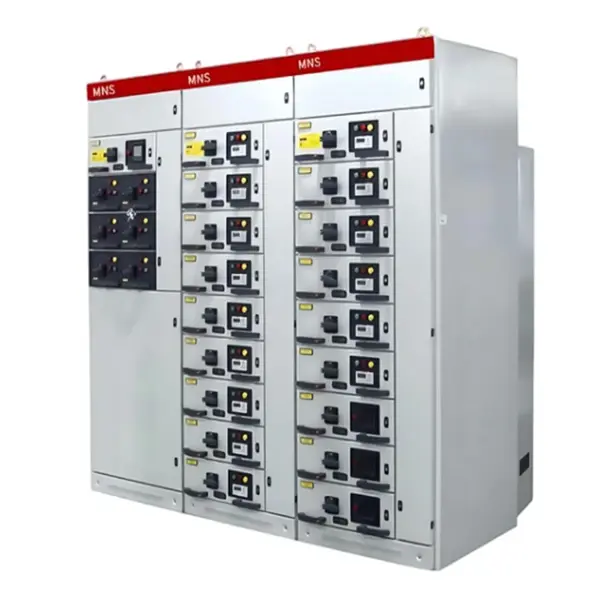

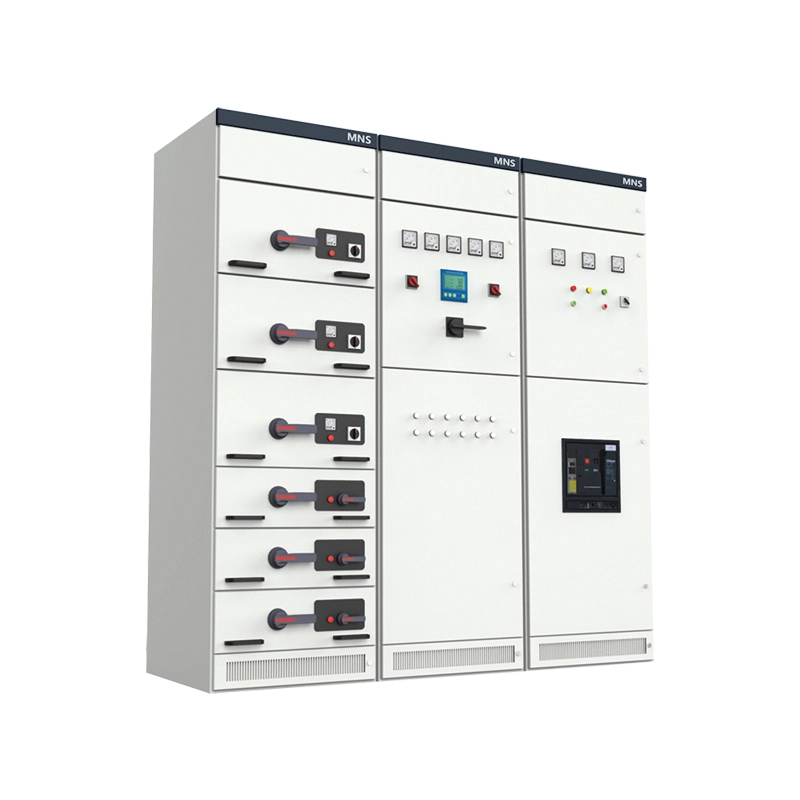

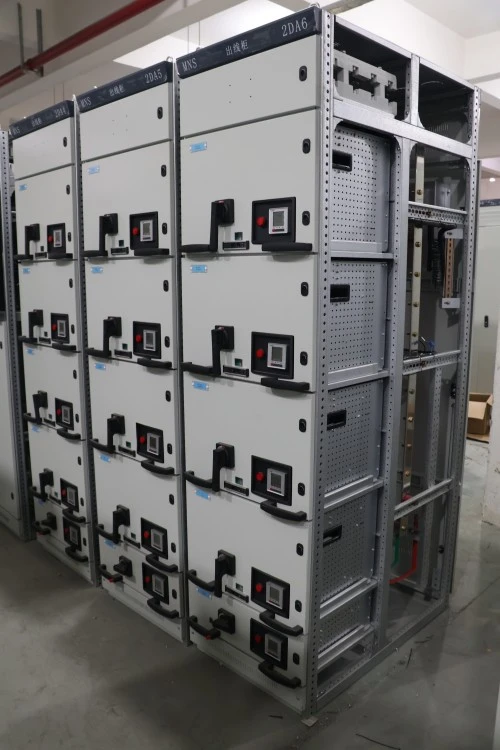

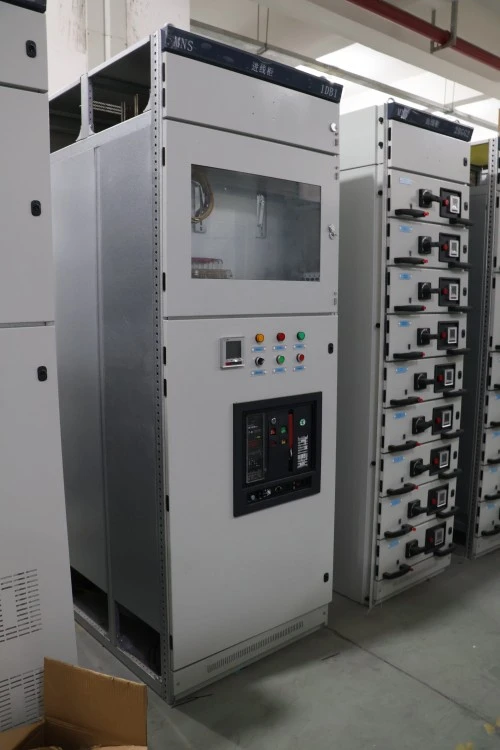

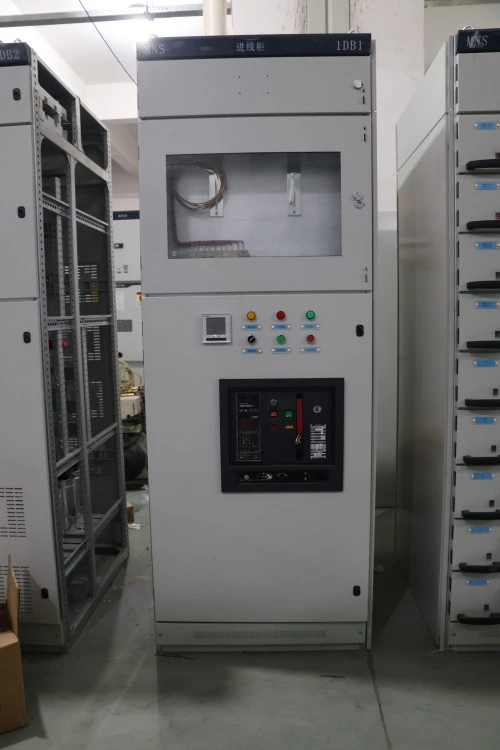

Модульный распределительный шкаф MNS выдвижного типа

Распределительный шкаф выдвижного типа MNS представляет собойнизковольтное (до 690В) закрытое распределительное устройствосборка разработана в соответствии с структурой MNS (Модульная сетевая система). Каждый функциональный блок – например, пускатель двигателя, фидерный выключатель или модуль питания – размещен в отдельной выдвижной кассете, которую можно вставлять, извлекать или заменять без отключения всей системы. Шкаф выполняет три основные функции: распределение мощности (питание нескольких подцепей), управление двигателем (запуск, остановка, защита двигателей) и защита системы (от короткого замыкания, перегрузки и изоляции замыканий на землю). Короче говоря, это готовый к использованию центр управления электропитанием для промышленных и коммерческих объектов.

Преимущества продукта

Особенности продукта

В отличие от обычных выкатных шкафов, распределительный шкаф выдвижного типа MNS имеет следующие отличительные особенности:

Параметры продукта

Применение продукта (сценарии)

Выдвижной распределительный шкаф MNS с модуляцией широко применяется в:

● Промышленные предприятия: линии сборки автомобилей, производство продуктов питания и напитков, серийная химическая обработка.

● Коммерческие комплексы: торговые центры, высотные офисные здания, больницы.

● Инфраструктура: водоочистные сооружения, насосные станции, системы обработки багажа в аэропортах.

● Центры обработки данных: главный распределительный щит низкого напряжения (LVMDB) и удаленные панели электропитания (RPP).

● Возобновляемая энергия: инверторы для солнечных ферм, вспомогательный источник питания ветряных турбин.

● Морское и шельфовое оборудование: распределение электроэнергии на судне.

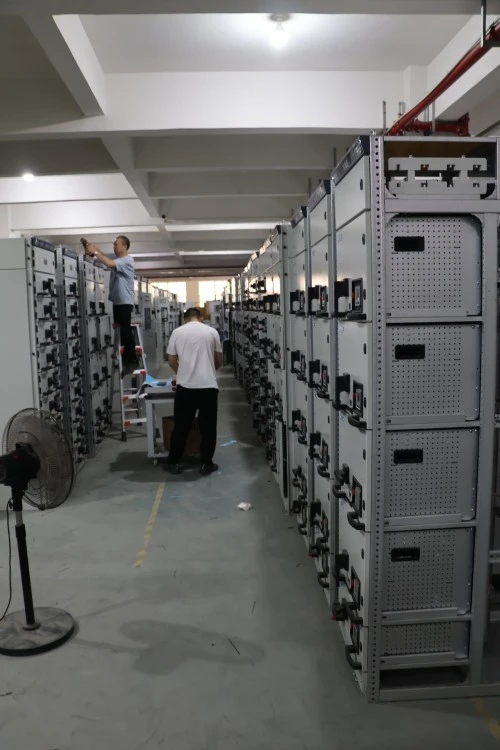

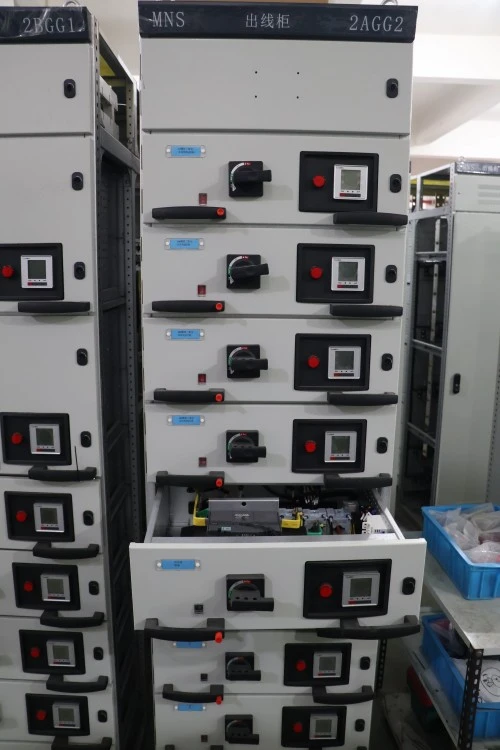

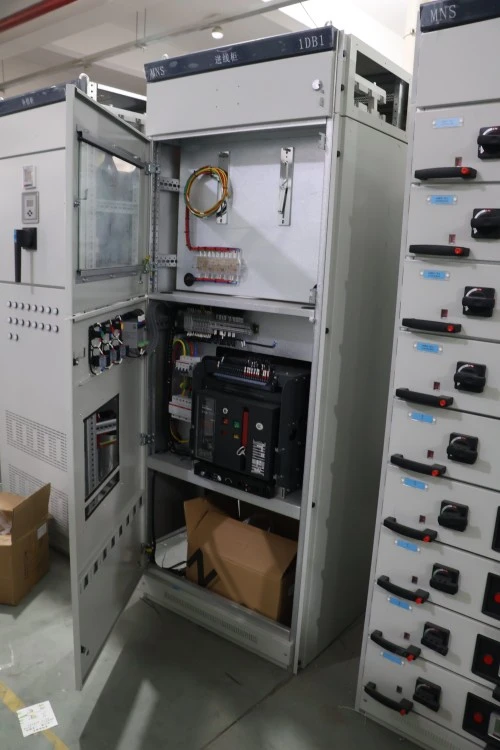

Детали производства

● Лугао Пауэр Ко., Лтд.производит каждый распределительный шкаф выдвижного типа MNS Modularization с точностью:

● Материал корпуса: холоднокатаная сталь толщиной 2,0 мм, цельносварная рама со стандартом IP40 (дополнительно IP54). Толщина порошкового покрытия ≥80 мкм, светло-серый цвет RAL 7035.

● Шинная система: прямоугольные медные шины (проводимость IACS 98%) с лужеными соединениями. Все шины полностью изолированы термоусадочными муфтами (красными, желтыми, синими, серыми для нейтрали).

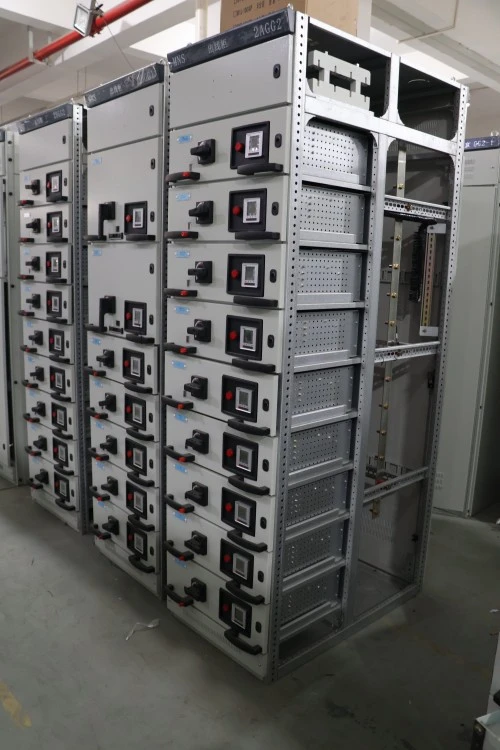

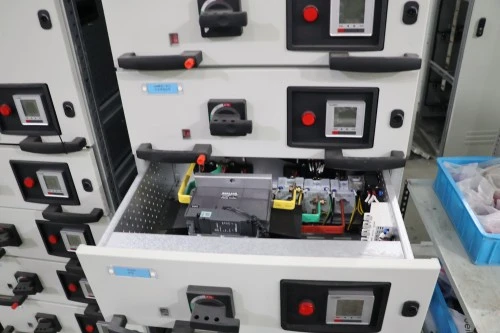

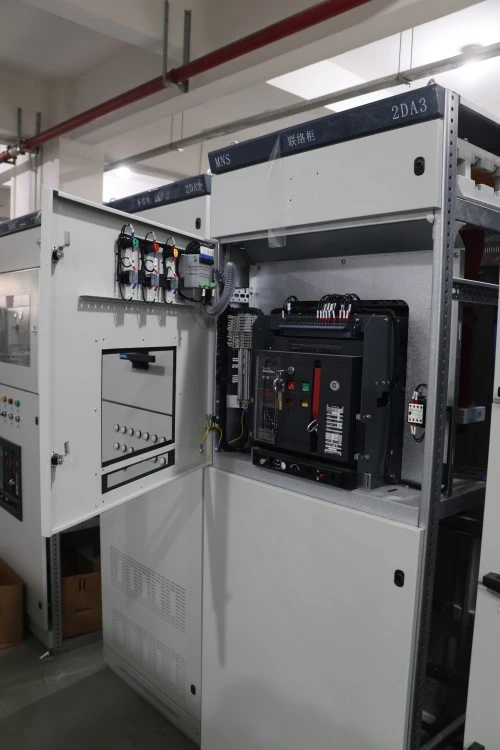

● Каркас выдвижного ящика: Изготовлен из оцинкованной стали толщиной 2,5 мм с самосмазывающимися нейлоновыми роликами. Усилие вставки/извлечения ящика ≤150 Н после 500 циклов.

● Фиксированные контакты: Подпружиненная конструкция с наконечниками из серебряного сплава. Рассчитан на 2000 вставок без снижения производительности.

● Вторичные контакты: 24-контактные посеребренные разъемы. Рассчитан на 10 000 циклов стыковки.

● Идентификация ящика: держатель этикетки с лазерной гравировкой на передней части каждого ящика. QR-код необязательно для отслеживания цифровых активов.

● Заводские испытания: каждый функциональный блок проходит полную проверку проводки, испытание на электрическую прочность изоляции (2,5 кВ в течение 1 минуты) и испытание на превышение температуры (при токе, превышающем номинальный в 1,1 раза). Протоколы испытаний включены в комплект поставки.

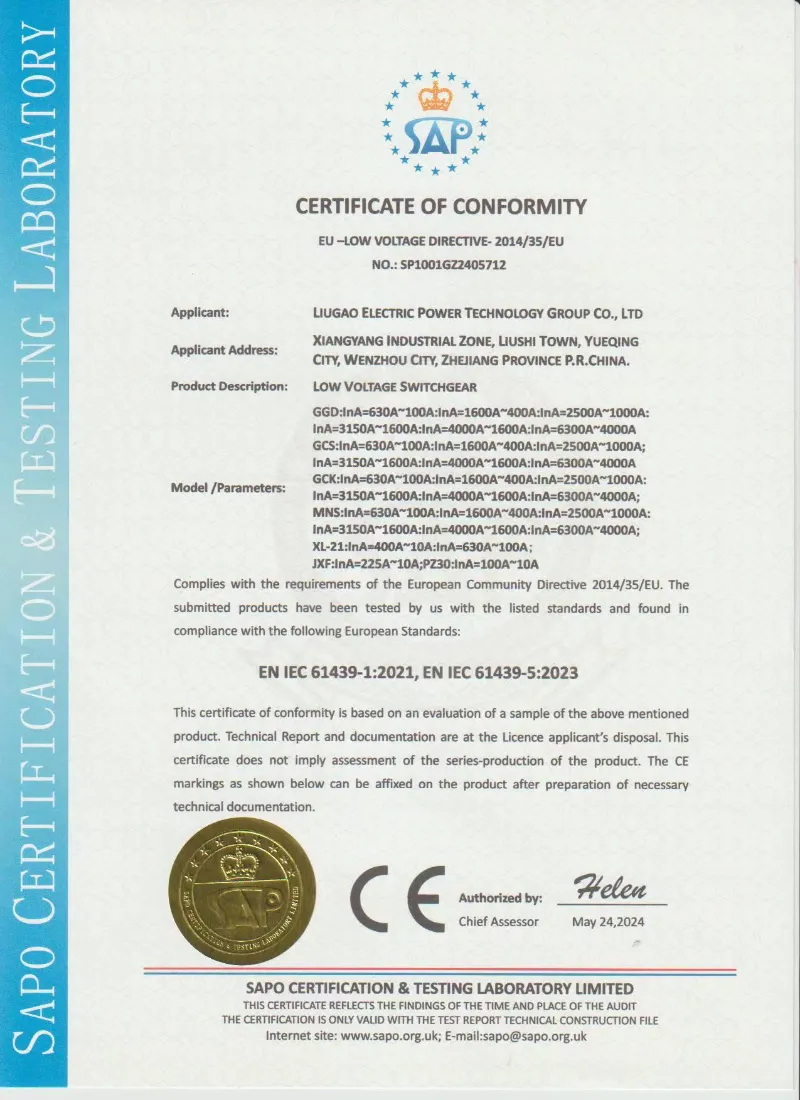

Сертификация и гарантия качества

Lugao следует процедурам управления качеством, основанным на ISO, при производстве распределительных устройств. Для проектных заказов мы можем предоставить инспекционные документы, отчеты о плановых испытаниях и фотографии продукции перед отправкой в ​​соответствии с подтвержденным техническим соглашением.

• Система менеджмента качества ISO 9001
• Система экологического менеджмента ISO 14001
• Проектирование и тестирование на основе IEC 61439-1/2
• Отчет о плановых испытаниях перед отправкой
• Фотографии заводского осмотра доступны по запросу.

Упаковка, доставка и послепродажное обслуживание

Упаковка и доставка

● Индивидуальная выдвижная упаковка: антистатическая пузырчатая пленка внутри коробки из гофрированного картона, с маркировкой, содержащей принципиальную схему и номинальные характеристики.

● Упаковка основного шкафа: стрейч-пленка + бумага с ЛИК + фанерный экспортный ящик (толщина 15 мм). Все основания ящиков оснащены карманами для вилочных погрузчиков.

● Условия доставки: FOB Нинбо, основные порты CIF или EXW.

● Срок выполнения: 20 рабочих дней для стандартных конфигураций.

Послепродажное обслуживание

● Гарантийный срок: 12 месяцев с даты ввода в эксплуатацию (максимум 18 месяцев с момента отгрузки).

● Бесплатная удаленная техническая поддержка по видеозвонку или по электронной почте (ответ в течение 4 рабочих часов).

Часто задаваемые вопросы:

В1: В чем разница между ящиками 8E/2, 8E и 16E?

A: Это относится к модулям высоты ящика: 8E/2 = 100 мм (половинный модуль), 8E = 200 мм (полный модуль), 16E = 400 мм (двойной модуль). Чем больше ящик, тем выше допустимый номинальный ток и больше доступных вторичных клемм.

В2: Могу ли я заменить ящик, не отключая входящий источник питания?

А: Да. Это основная особенность распределительного шкафа выдвижного типа MNS. Переместите ящик в изолированное положение (белая ручка), разблокируйте и выдвиньте его. Главный автобус остается под напряжением. Однако всегда сначала отключайте сторону нагрузки.

В3: Есть ли в шкафу система контроля температуры?

О: Стандартные блоки не включают мониторинг, но мы предлагаем дополнительные интеллектуальные ящики со встроенными датчиками PT100 и центральным дисплеем, показывающим температуру шин и ящиков.

В4: Можно ли впоследствии расширить шкаф без замены существующих секций?

А: Да. Каждая вертикальная секция механически и электрически рассчитана на боковое подключение. Вы можете прикрепить дополнительный шкаф к любому концу и соединить шины с помощью прилагаемых комплектов расширения.
