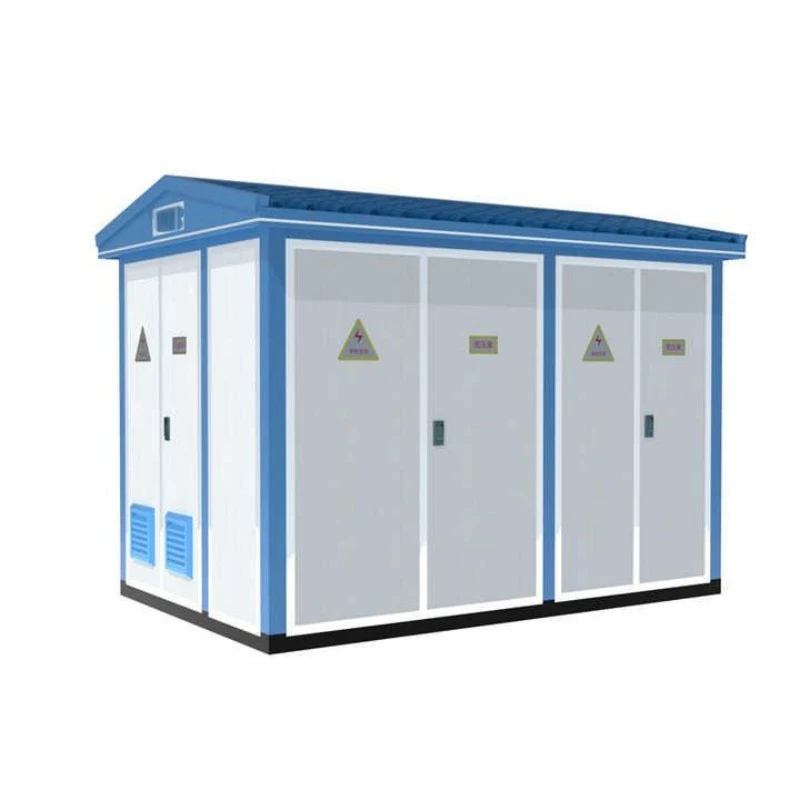

Европейский производитель подстанций, предлагающий надежные решения в области электропитания

Когда инженеры коммунальных предприятий планируют распределительные сети в промышленных парках и коммерческих комплексах, они часто задаются вопросом: какая конфигурация подстанции обеспечивает превосходное удобство обслуживания и модульную гибкость для растущих требований нагрузки? Лугао Пауэр Ко., Лтд. отвечает на этот вопрос с помощью наших решений для подстанций европейского типа, разработанных с использованием модульной конфигурации помещения, которая разделяет высоковольтные распределительные устройства, трансформаторы и низковольтные отсеки в одном корпусе, отдавая приоритет доступности обслуживания и эксплуатационной гибкости для регионов, соответствующих стандарту IEC, по всему миру.

Как выбрать между европейским иПодстанции американского типадля вашего проекта?

Оценивая квалифицированных поставщиков трансформаторных подстанций коробчатого типа, группы инженеров по закупкам постоянно задаются вопросом: следует ли нам указывать европейские или американские стандарты проектирования для нашей распределительной сети? Ответ зависит от контекста приложения, стратегии обслуживания и предпочтений региональной сети.

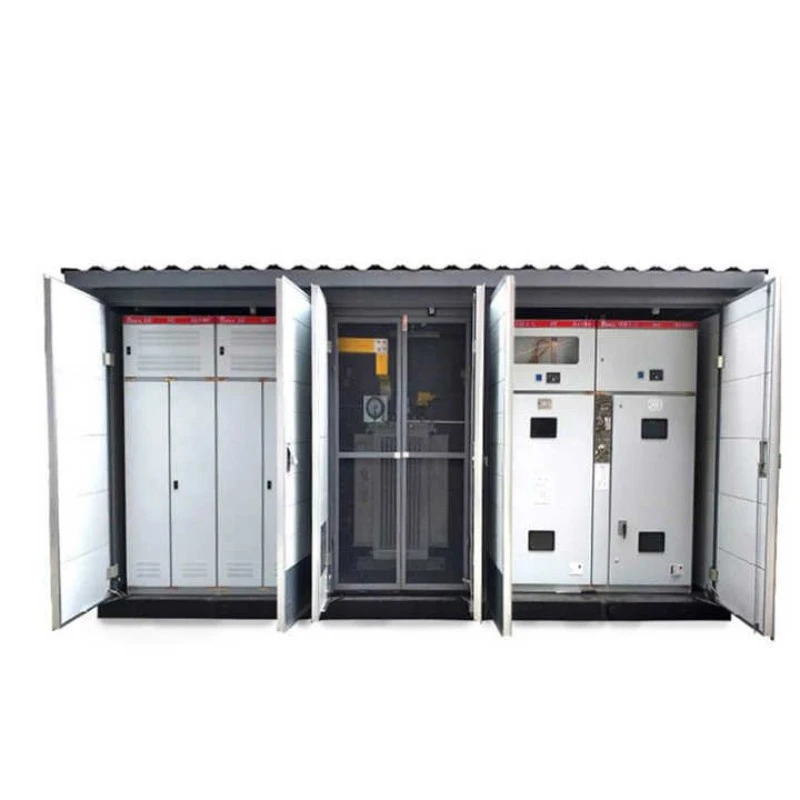

Подстанции европейского типа имеют характерную комнатную модульную конфигурацию с отдельными отсеками высоковольтного распределительного устройства, трансформатора и низковольтного оборудования в одном корпусе. Эта философия проектирования отдает приоритет удобству обслуживания и эксплуатационной гибкости, позволяя использовать как масляные, так и сухие трансформаторы, обеспечивая при этом достаточное рабочее пространство для инспекционных и ремонтных бригад. Эта конфигурация широко применяется в промышленных парках, коммерческих комплексах и муниципальных инфраструктурных проектах в регионах, соответствующих стандартам IEC, где частота технического обслуживания выше, а доступ к сервису имеет решающее значение.

Модульная конструкция помещения обеспечивает независимый доступ к каждому отсеку, что означает, что обслуживающий персонал может обслуживать секцию распределительного устройства, не отключая трансформатор, или заменять неисправный низковольтный выключатель, не нарушая работу высоковольтного оборудования. Эта эксплуатационная независимость приводит к сокращению времени простоя, снижению затрат на техническое обслуживание и повышению доступности систем для критически важной инфраструктуры.

Как Lugao разрабатывает диэлектрическую целостность и тепловые характеристики?

Подстанции европейского типа должны выдерживать грозовые перенапряжения, коммутационные перенапряжения и постоянные тепловые нагрузки, вызванные нагрузкой, во всех трех отсеках. Подстанции европейского типа Lugao спроектированы на основе высокодиэлектрических фундаментов, проверенных строгими испытаниями: выдержка промышленной частоты при 42 кВ в течение одной минуты и устойчивость к грозовому импульсу при 75 кВ на стороне высокого напряжения, что соответствует стандартам IEC 62271-202 или превосходит их. Эти пороговые значения защищают внутренние обмотки трансформатора, компоненты распределительного устройства и системы шин от помех в сети.

Управление температурным режимом особенно важно в конфигурации закрытого помещения. Наши агрегаты европейского типа отличаются оптимизированными вентиляционными путями и поверхностями рассеивания тепла, которые активно отводят тепло от критически важных компонентов. В трансформаторном отсеке предусмотрены специальные каналы для воздушного потока, которые предотвращают появление локальных точек перегрева, обеспечивая термическую стабильность даже при непрерывной работе с полной нагрузкой. Такая термическая устойчивость продлевает срок службы изоляции трансформатора и снижает частоту технического обслуживания ваших инвестиций в силовой трансформатор.

Какие структурные защиты и экологические адаптации интегрированы?

Под воздействием погодных условий, пыли и случайных воздействий корпус подстанции служит первой защитой от ухудшения состояния окружающей среды. Подстанции европейского типа Lugao имеют степень защиты IP44, что обеспечивает эффективную защиту от попадания твердых частиц и брызг воды. Изготовленный из коррозионностойкой стали с антикоррозионной обработкой поверхности (толщина критически важных компонентов ≥2 мм), корпус выдерживает экстремальные температуры окружающей среды, высокую влажность и агрессивную прибрежную атмосферу, обеспечивая структурную целостность в течение десятилетий эксплуатации.

Модульная конструкция помещения также позволяет улучшить противопожарное разделение. Каждый отсек может быть изолирован независимо друг от друга огнестойкими барьерами, предотвращающими распространение огня между секциями и сдерживающими потенциальные происшествия внутри исходного помещения. Эта функция пожарной безопасности особенно ценна для встроенных в здания установок в коммерческих комплексах и объектах муниципальной инфраструктуры.

Как компания Lugao проверяет устойчивость модульных конструкций к короткому замыканию?

В распределительных сетях неизбежно возникают токи повреждения. Способность подстанции пережить эти события без внутренней деформации или повреждения шин не подлежит обсуждению. Подстанции европейского типа Lugao проходят испытания на устойчивость к короткому замыканию (примерные номиналы включают среднеквадратичное значение 20 кА на стороне высокого напряжения), а проверки после испытаний подтверждают целостность соединений шин и нулевую структурную деформацию. Модульная конфигурация помещения с его надежным разделением на отсеки фактически улучшает сдерживание неисправностей за счет физического разделения секций, предотвращая распространение неисправности из одного отсека в соседние области.

Какую мощность, напряжение и варианты конфигурации может предложить Lugao?

Производственный цех Лугао, сертифицированный по стандарту ISO9001 и SGS, оснащенный профессиональными сборочными линиями и испытательными стендами с полной мощностью, производит подстанции европейского типа в строгом соответствии с международными стандартами IEC, GB, CE и CCC, поддерживая прямое развертывание по принципу «включай и работай» без дорогостоящих модификаций на месте.

Классы напряжения и диапазоны мощности

· Подстанция европейского типа 30 кВ/35 кВ:Разработано для распределительных подстанций, коллекторных систем ветряных электростанций и зон тяжелой промышленности, требующих преобразования среднего напряжения с надежной стойкостью к короткому замыканию и низким уровнем частичных разрядов. Имеет отдельные отсеки для распределительного устройства высокого напряжения, трансформатора и распределения низкого напряжения.

· Умная/компактная коробчатая подстанция 24 кВ (20 кВ):Оснащен интеллектуальными модулями как на стороне высокого, так и на низковольтном уровне, обеспечивающих дистанционное управление, измерение, сигнализацию и регулирование для приложений автоматизации государственных энергосистем. Подходит для городских многоэтажек, жилых домов и муниципальной инфраструктуры.

· Распределительная подстанция 11кВ/10кВ:Идеально подходит для коммерческих комплексов, жилых комплексов и проектов электрификации сельской местности. Имеет гибкие варианты трансформаторов, включая блоки масляного или сухого типа, что устраняет необходимость в обслуживании консерватора и обеспечивает надежную работу в суровых внешних условиях.

Варианты трансформаторов и распределительных устройств

Лугао предлагает гибкие внутренние конфигурации в соответствии с конкретными требованиями проекта:

· Тип трансформатора:Полностью герметичные варианты с масляным погружением (S9, S11, S13, SH15) или сухого типа (SCB10, SCB11, SCBH15), отвечающие требованиям пожарной безопасности и защиты окружающей среды.

· Распределительное устройство высокого напряжения:Шкафы XGN15, HXGN17 или KYN28A с конфигурацией выключателя нагрузки или вакуумного выключателя, поддерживающие режимы кольцевой сети, терминала или двойного источника питания.

· Распределение низкого напряжения:Распределительные устройства GGD, GCS или MNS с функциями входной, исходящей и реактивной компенсации, поддерживающие панельные или шкафные конструкции.

Как выбрать идеальную подстанцию ​​европейского типа для городских промышленных объектов?

Для промышленных парков и коммерческих комплексов, где доступность услуг и эксплуатационная гибкость имеют первостепенное значение, подстанции европейского типа предлагают явные преимущества. Модульная конструкция с размещением в помещении обеспечивает достаточное рабочее пространство для бригад технического обслуживания, что позволяет эффективно осуществлять осмотр, тестирование и замену компонентов без нарушения смежных операций. Хотя занимаемая площадь больше, чем у аналогов американского типа, повышенное удобство обслуживания снижает долгосрочные эксплуатационные расходы и повышает доступность системы.Лугаопредлагает индивидуальную оптимизацию занимаемой площади, снижая общие требования к площади земли за счет использования распределительных устройств высокой плотности и интегрированных конструкций, сохраняя при этом преимущества доступа к обслуживанию, присущие модульной конфигурации.

Посмотрите нашу производственную линиюВидео

Познакомьтесь с передовым опытом производства подстанций европейского типа в Лугао:
