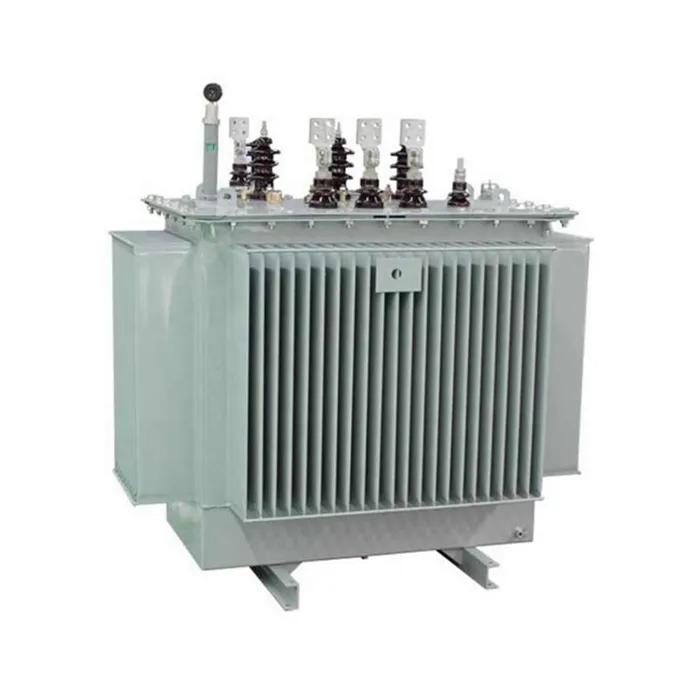

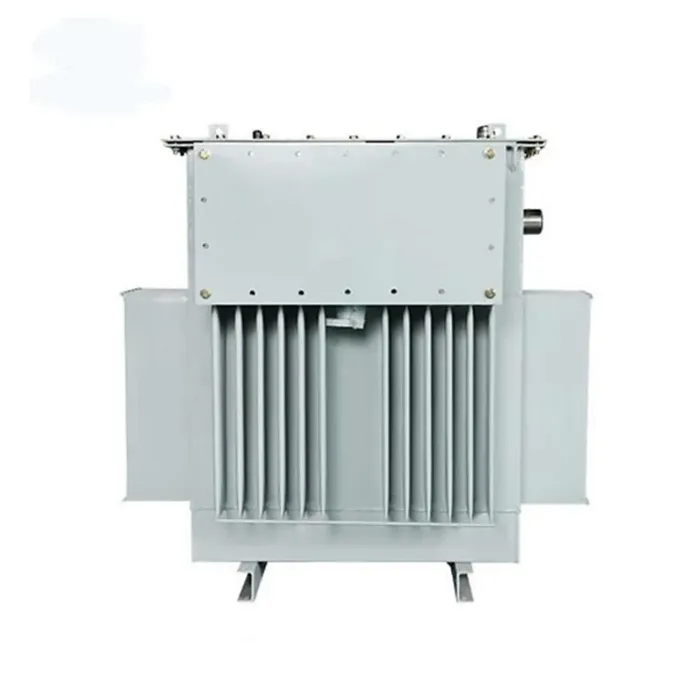

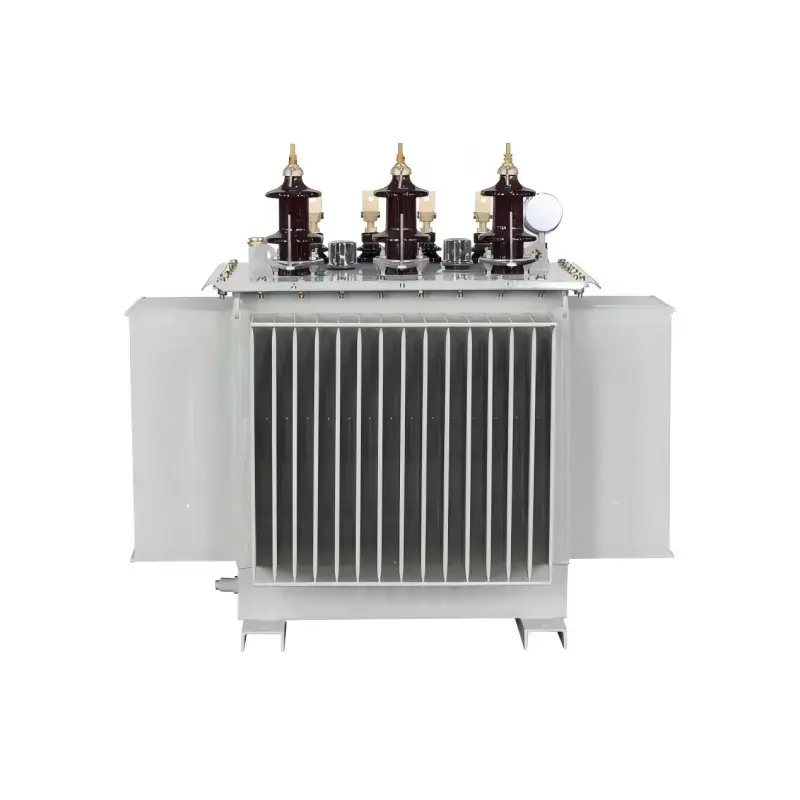

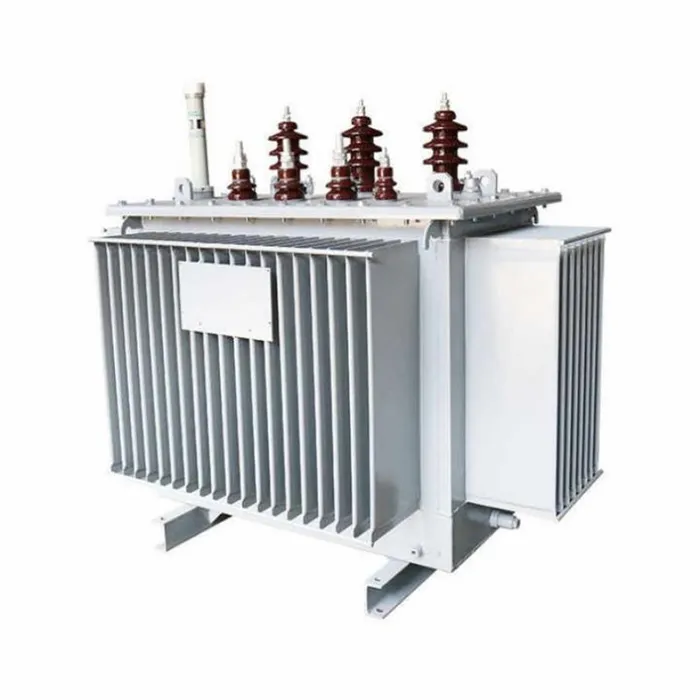

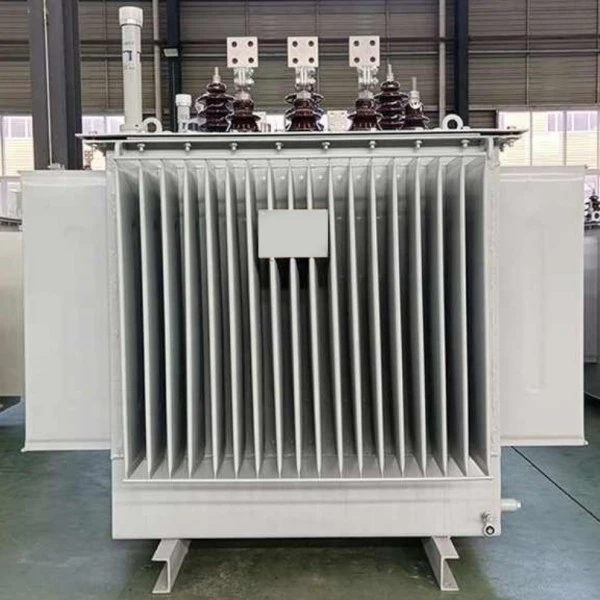

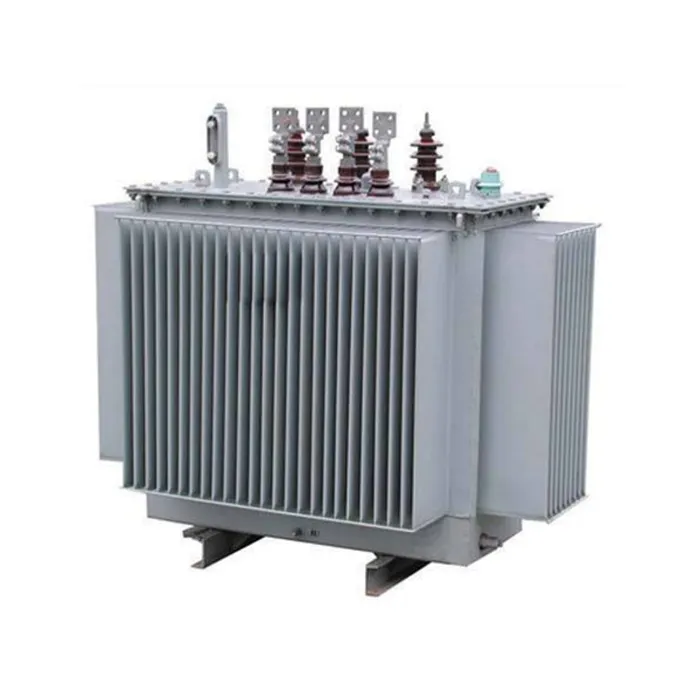

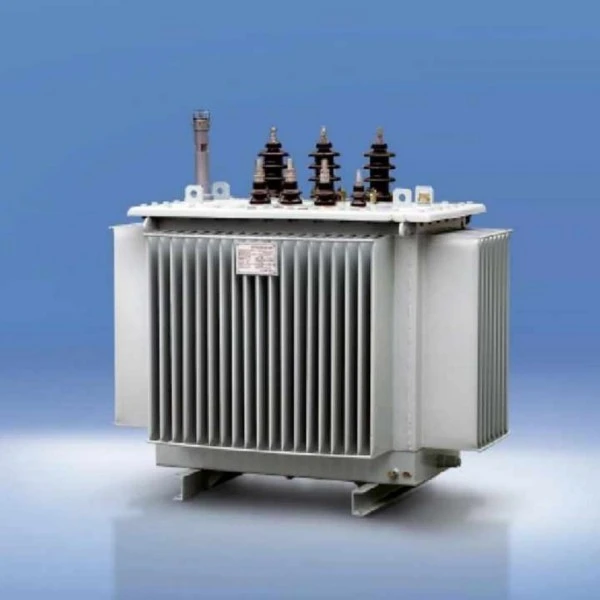

Трехфазный масляный трансформатор низкого напряжения S9

Трехфазный масляный трансформатор низкого напряжения S9 нашей компании представляет собой высоконадежное силовое устройство, специально разработанное для низковольтных систем распределения электроэнергии. Приобретая этот продукт, вы получаете высококачественный трансформатор, который сочетает в себе стабильную производительность с экономической эффективностью и широко применяется на промышленных предприятиях, в коммерческих зданиях и в жилых домах. В этом продукте используются высококачественные холоднокатаные листы из кремнистой стали и обмотки из меди высокой чистоты. Его оптимизированная структура сердечника эффективно снижает потери на гистерезис и вихревые токи, обеспечивая долгосрочную стабильную и надежную работу. Система охлаждения с масляной изоляцией обеспечивает превосходное рассеивание тепла и перегрузочную способность, поддерживая стабильное выходное напряжение даже в условиях колебаний напряжения или значительных изменений нагрузки. Полностью герметичная конструкция эффективно изолирует внешнюю влагу и загрязнения, продлевая срок службы оборудования и сокращая частоту технического обслуживания.

Параметр продукта (спецификация)

Особенности продукта и применение

Особенности продукта

Энергоэффективность и низкие потери:По сравнению с предыдущей серией S7, трансформатор S9 имеет среднее снижение потерь холостого хода примерно на 10 %, снижение потерь на нагрузке примерно на 22 % и еще более значительное снижение тока холостого хода почти на 46 %. В то время это был энергосберегающий продукт, продвигаемый на национальном уровне.

Надежная конструкция:

Основной:Масляный трансформатор S9 изготовлен из высококачественной холоднокатаной текстурированной кремнистой стали с полностью наклонным трехступенчатым соединением внахлестку, что эффективно снижает потери и шум.

Обмотки:Обмотка высокого напряжения имеет многослойную цилиндрическую структуру, а обмотка низкого напряжения имеет цилиндрическую или улучшенную спиральную структуру с продольными масляными каналами, что повышает рассеивание тепла и механическую прочность.

Процесс крепления:Во всех крепежных элементах используются самоконтрящиеся противоотвинчивающиеся гайки, а также добавлена ​​конструкция позиционирования сердечника, обеспечивающая стабильность во время транспортировки и длительной эксплуатации, устраняющая необходимость проверки сердечника и обслуживания подъема.

Полностью герметичная конструкция (серия S9-M):Бак распределительного трансформатора S9 оснащен гофрированными панелями, которые обеспечивают функцию дыхания для компенсации изменений объема масла, устраняя необходимость использования традиционного расширителя. Эта полностью герметичная конструкция полностью изолирует трансформаторное масло от внешнего воздуха, эффективно предотвращая проникновение кислорода и влаги, тем самым замедляя старение изоляционного масла.

Комплексная защита безопасности: Трехфазный масляный трансформатор низкого напряжения S9оснащен такими компонентами, как предохранительный клапан, стрелочный термометр и газовое реле, которые быстро сбрасывают давление, когда внутреннее давление становится слишком высоким, обеспечивая безопасную работу оборудования.

Преимущества функций

Значительное снижение эксплуатационных расходов:Основное преимущество заключается в энергоэффективности. По сравнению с серией S7 эксплуатационные расходы продукта S9 снижены примерно на 19%, что приводит к существенной экономии электроэнергии при длительной эксплуатации.

Высокая эксплуатационная надежность:Благодаря улучшенной опоре концов катушки, новой структуре изоляции и конструкции, устойчивой к короткому замыканию, значительно повышается его способность противостоять внезапным коротким замыканиям. Он прошел испытания на внезапное короткое замыкание в признанном на национальном уровне испытательном центре, гарантируя стабильную работу даже в неблагоприятных условиях, таких как колебания сети.

Чрезвычайно низкие затраты на техническое обслуживание:Полностью герметичная конструкция исключает необходимость замены трансформаторного масла в течение обычного срока службы, что значительно снижает объем работ и затраты на техническое обслуживание.

Высокая адаптируемость и эстетичный дизайн:Гофрированная конструкция резервуара не только повышает эффективность рассеивания тепла, но также позволяет получить более компактное и эстетичное изделие, уменьшая занимаемую площадь при установке.

Продукты адаптируются к окружающей среде

Сценарии применения

Трехфазные масляные трансформаторы низкого напряжения S9 в основном используются в системах распределения электроэнергии на терминалах, где необходимо преобразовать электричество высокого напряжения 10 или 35 кВ в электричество низкого напряжения 400 В. Конкретные сценарии включают в себя:

Закрытого типа (серия S9-M): Особенно подходит для таких отраслей, как нефтяная и химическая переработка. Эти среды обычно содержат большое количество нефти и химикатов; Полностью герметичная конструкция эффективно изолирует агрессивные газы, защищает внутренние компоненты и обеспечивает безопасную эксплуатацию.

Незакрытый тип (серия S9):Широко используется на промышленных и горнодобывающих предприятиях, строительных площадках, в жилых комплексах, коммерческих центрах, аэропортах, железнодорожных вокзалах и других общепромышленных и гражданских зданиях в качестве узлов распределения электроэнергии.

Инфраструктура и сельское хозяйство:Обычно используется в метро, ​​буровых платформах, платформах нефтедобычи, а также в городских и сельских сельскохозяйственных электросетях для обеспечения стабильного электропитания различного оборудования.

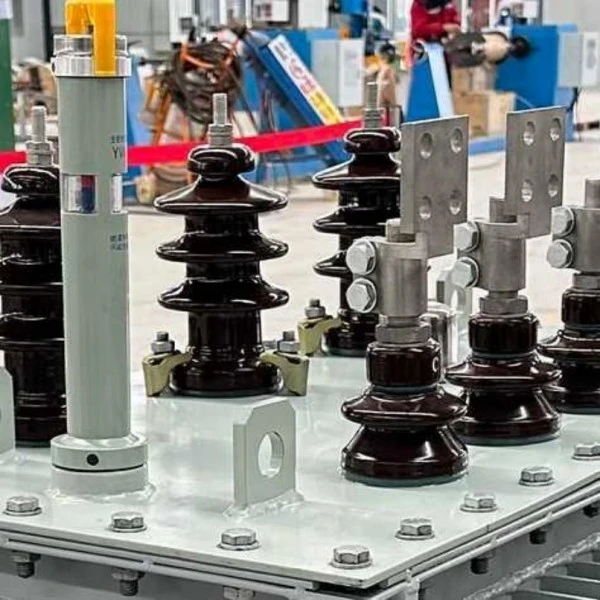

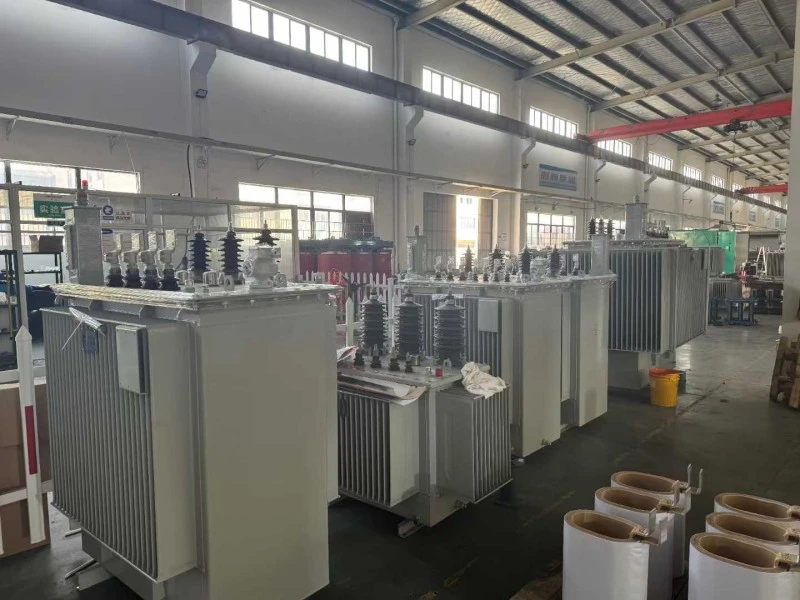

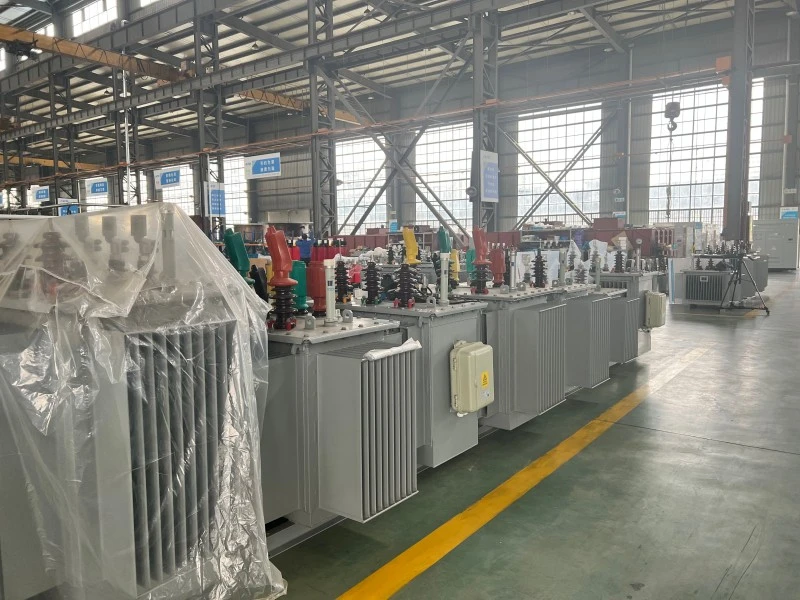

Детали производства

Трехфазный масляный трансформатор подвергся значительной оптимизации в деталях. Благодаря усовершенствованной конструкции основных компонентов, таких как сердечник, катушки, масляный бак и крепежные детали, он обеспечивает низкие потери, высокую надежность и необслуживаемость.

Структура и процесс основного компонента

Часто задаваемые вопросы

Что такое трехфазный масляный распределительный трансформатор S9?

Трехфазный масляный распределительный трансформатор S9 представляет собой устройство распределения электроэнергии, используемое для понижения напряжения электроэнергии среднего напряжения, например 6 кВ, 10 кВ, 11 кВ или 13,8 кВ, до электроэнергии низкого напряжения, например 0,4 кВ, 0,415 кВ или 0,433 кВ. Он широко используется на промышленных предприятиях, в коммерческих зданиях, жилых комплексах, горнодобывающих предприятиях, сельскохозяйственных энергосетях и системах распределения коммунальных услуг.

Можно ли настроить коэффициент трансформации масляного трансформатора S9?

Да. Lugao может настроить коэффициент напряжения в соответствии с требованиями местной сети и проекта. Общие варианты включают 10 кВ/0,4 кВ, 11 кВ/0,415 кВ, 13,8 кВ/0,4 кВ и другие индивидуальные комбинации напряжения. Векторную группу, диапазон регулирования, частоту и аксессуары также можно настроить по индивидуальному заказу.

Какой диапазон мощностей доступен для этого трансформатора?

Масляный распределительный трансформатор S9 может поставляться с различной номинальной мощностью в соответствии с требованиями проекта. Общие мощности включают 5 кВА, 10 кВА, 30 кВА, 50 кВА, 100 кВА, 250 кВА, 500 кВА, 1000 кВА, 1600 кВА, 2000 кВА и 2500 кВА. Пожалуйста, свяжитесь с Lugao для выбора подходящей модели в зависимости от ваших требований к нагрузке.

В чем разница между масляными трансформаторами S9 и S11?

По сравнению с серией S9,серия S11обычно имеет меньшие потери холостого хода и лучшие показатели энергосбережения. Трансформатор S9 до сих пор широко используется во многих распределительных проектах благодаря своей стабильной работе, продуманной конструкции и экономической эффективности. Окончательный выбор зависит от бюджета проекта, требований к эффективности, местных стандартов и условий эксплуатации.

Подходит ли маслонаполненный трансформатор S9 для установки на открытом воздухе?

Да. Маслонаполненный трансформатор S9 может быть предназначен для установки на открытом воздухе. Он может быть оснащен герметичным масляным баком, антикоррозийным покрытием, предохранительным клапаном, термометром, индикатором уровня масла и другими защитными аксессуарами в соответствии с требованиями проекта. Для суровых условий перед предложением укажите высоту, температуру окружающей среды, влажность и уровень загрязнения.

Какой метод охлаждения используется в этом трансформаторе?

Масляный распределительный трансформатор S9 обычно использует охлаждение ONAN, что означает естественное масляное воздушное охлаждение. Трансформаторное масло естественным образом циркулирует внутри бака, передавая тепло, в то время как внешняя поверхность бака рассеивает тепло посредством естественного воздушного охлаждения.

Может ли Lugao предоставить OEM или индивидуальные услуги по обслуживанию трансформаторов?

Да. Lugao предоставляет OEM-услуги и услуги по изготовлению трансформаторов по индивидуальному заказу. Варианты индивидуальной настройки включают номинальную мощность, коэффициент трансформации, частоту, векторную группу, диапазон ответвлений, конструкцию корпуса, аксессуары для трансформатора, цвет окраски, паспортную табличку и требования к упаковке.

Послепродажное обслуживание продукта

1. После того, как трансформатор установлен и введен в эксплуатацию на месте, он гарантированно герметичен, а краска гарантированно не отслаивается и не выцветает. Предоставляется гарантия 5 лет; Любые проблемы с качеством, возникающие при нормальном использовании в течение гарантийного срока, покрываются гарантией.

2. На все продукты распространяется пожизненное обслуживание, гарантирующее полноту аксессуаров.

3. Срок службы не менее 30 лет.

4. В случае сбоя оборудования поставщик ответит в течение одного часа с момента получения уведомления от покупателя и направит технический персонал на объект в течение 24 часов внутри страны.

Обязательства по обслуживанию

1. Наша продукция производится в строгом соответствии с требованиями системы менеджмента качества ISO9001-2015, обеспечивая 100% качество продукции перед отправкой с завода.

2. Наша компания предоставляет комплексное предпродажное, продажное и послепродажное обслуживание для обеспечения удовлетворенности клиентов.

1. Наша компания предоставляет гарантию 60 месяцев. В случае каких-либо проблем с качеством мы бесплатно отремонтируем или заменим товар, гарантируя 100% удовлетворенность клиентов.

Проектирование и испытания трансформаторов должны соответствовать следующим стандартам:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Силовые трансформаторы》

GB/T6451-2015 《Спецификации и технические требования к масляным силовым трансформаторам》

JB/T3837-2010 《Метод составления обозначений типа трансформаторной продукции》

GB/T311.1-3.11-97 《Методы согласования изоляции и высоковольтных испытаний оборудования для передачи и преобразования высокого напряжения》

GB10237-88 《Уровни изоляции и диэлектрические испытания силовых трансформаторов – воздушные зазоры внешней изоляции》

GB7595-87 《Стандарт качества трансформаторного масла при эксплуатации》

GB7328-87 《Измерение уровня звука трансформаторов》

GB7534-87 《Измерение частичного разряда》

GB/T15164-94 《Руководство по загрузке масляных силовых трансформаторов》

DL/T586-95 《Техническое руководство по производственному надзору пользователей энергетического оборудования》

GB/T311.1-3.11-97 《Методы согласования изоляции и высоковольтных испытаний оборудования для передачи и преобразования высокого напряжения》

GB2536-1990 《Трансформаторное масло》

JB/T56011-92 《Классификация качества продукции для масляных силовых трансформаторов》

ZBK41005-89 《Уровень шума трансформаторов 6–220 кВ》
