Индивидуальное распределительное устройство низкого напряжения, разработанное с учетом требований вашего проекта

Когда в середине производственной смены отключается выключатель фидера, каждая минута простоя приводит к потере дохода. Так как же спроектировать низковольтную распределительную систему, которая сочетает в себе избирательную изоляцию неисправностей с гибкой конфигурацией и простым обслуживанием критически важных промышленных нагрузок? Компания Lugao Power Co., Ltd. решает эту проблему с помощью наших решений для низковольтных распределительных устройств , спроектированных как комплексные распределительные центры заводской сборки с функциями входящей, исходящей и реактивной компенсации, предоставляя промышленным предприятиям и коммерческим зданиям готовое к использованию решение для безопасного и эффективного распределения низковольтной электроэнергии, где непрерывность работы и гибкость конфигурации не подлежат обсуждению.

Вас беспокоят проблемы с качеством электроэнергии? Вот что распределительное устройство низкого напряжения может сделать для вашего предприятия

При оценке квалифицированных поставщиков распределительных устройств для низковольтного распределения инженерные группы по закупкам часто задаются вопросом: может ли базовый распределительный щит справиться с растущими требованиями к нагрузке и уровнями неисправностей моего объекта, или мне нужна надежная конструкция и селективная защита полностью рассчитанного низковольтного распределительного устройства? Ответ зависит от грузоподъемности, требований к уровню отказов и требований к эксплуатационной гибкости.

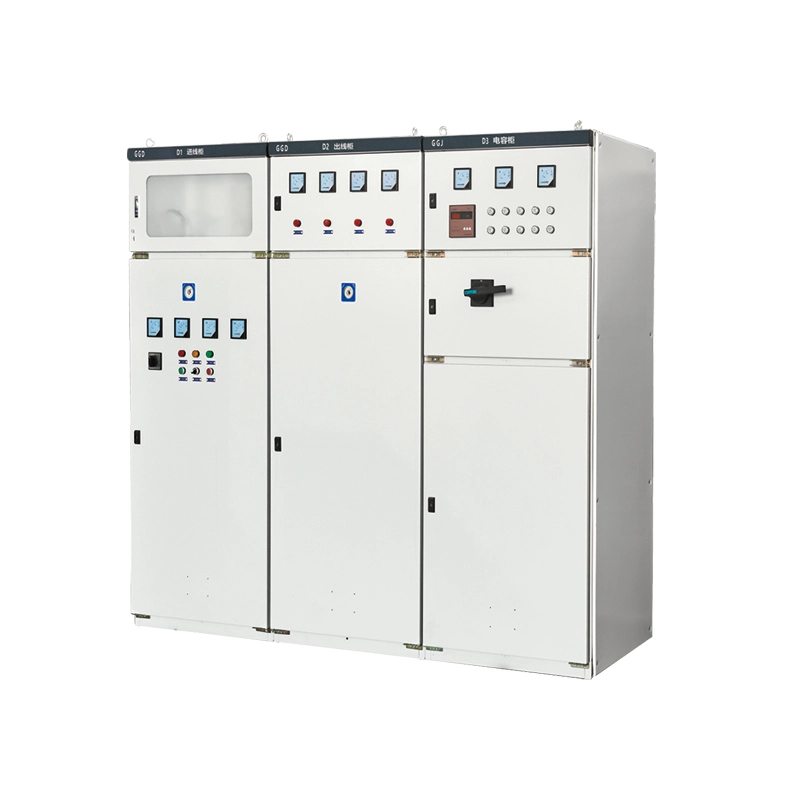

Распределительное устройство низкого напряжения специально разработано для промышленных и коммерческих распределительных сетей высокой мощности и имеет прочную конструкцию в металлическом корпусе с выдвижными или фиксированными конфигурациями автоматических выключателей. В отличие от базовых распределительных щитов, которые ограничены более низкими классами отказов и более простыми конфигурациями, распределительные устройства низкого напряжения могут выдерживать токи повреждения до 50 кА или выше, поддерживая большие нагрузки двигателей, резервные генераторы и критически важные энергосистемы. Модульная конструкция обеспечивает легкое расширение и реконфигурацию по мере роста нагрузки, что делает ее предпочтительным выбором для промышленных предприятий, коммерческих комплексов и проектов муниципальной инфраструктуры.

Решения Lugao для распределительных устройств низкого напряжения имеют конфигурации GGD (фиксированная), GCS (выдвижная) или MNS (модульная), что обеспечивает гибкость для удовлетворения различных требований приложений. Прочные системы шин и высококачественные автоматические выключатели обеспечивают надежную работу в сложных условиях, а комплексные функции защиты защищают оборудование и персонал от электрических неисправностей.

Как Лугао проверяет устойчивость к сбоям и способность координации?

Распределительное устройство низкого напряжения должно выдерживать токи повреждения и координировать защиту на нескольких уровнях распределения. Системы распределительных устройств низкого напряжения Lugao спроектированы с высокой устойчивостью к сбоям, подтвержденной строгими испытаниями: номинальная устойчивость к короткому замыканию до 50 кА, испытания на повышение температуры, подтверждающие термическую стабильность в условиях полной нагрузки, и испытания на механическую долговечность, подтверждающие тысячи рабочих циклов.

Координация защиты имеет решающее значение в распределении низкого напряжения. Наше распределительное устройство обеспечивает селективную защиту посредством времятоковой координации между входными, фидерными и подфидерными выключателями. Это гарантирует, что неисправность в нижестоящей цепи будет устранена ближайшим вышестоящим выключателем, сводя к минимуму масштабы перерывов в электроснабжении и сохраняя питание незатронутых нагрузок. Такая возможность избирательной координации необходима для критически важных объектов, где непрерывность поставок имеет первостепенное значение.

Какие структурные средства защиты и безопасности интегрированы?

Безопасность персонала имеет первостепенное значениенизковольтное распределительное устройство, где воздействие частей под напряжением происходит чаще из-за работ по техническому обслуживанию и испытаниям. Распределительное устройство низкого напряжения Lugao имеет прочную металлическую конструкцию с полностью разделенными на отсеки секциями. Отсек сборных шин отделен от отсеков выключателей, а отсеки выключателей отделены от зон ввода кабелей, что обеспечивает доступ персонала к одной секции, в то время как другие остаются под напряжением.

Изготовленный из коррозионностойкой стали с антикоррозионной обработкой поверхности (толщина критически важных компонентов ≥2 мм), корпус выдерживает экстремальные температуры окружающей среды и высокую влажность. Степень защиты IP4X обеспечивает эффективную защиту от проникновения твердых частиц, гарантируя надежную работу в промышленных средах, где присутствует пыль и загрязнения.

Какие конфигурации и функции может предоставить Lugao?

Производственный цех Лугао, сертифицированный по стандарту ISO9001 и SGS, производит распределительные устройства низкого напряжения в строгом соответствии с международными стандартами IEC 61439, GB, CE и CCC, поддерживая прямое развертывание по принципу «включай и работай» без дорогостоящих модификаций объекта.

Стандартные конфигурации

· GGD (фиксированный тип):Экономичное распределительное устройство фиксированной конфигурации со стационарными автоматическими выключателями. Подходит для приложений, где требования к расширению ограничены, а доступ для обслуживания прост.

· GCS (рисуемый тип):Выдвижные конфигурации автоматических выключателей с секционной конструкцией. Автоматические выключатели можно вынимать для технического обслуживания без отключения питания главной шины, что сокращает время простоя во время обслуживания.

· MNS (модульный тип):Модульная конструкция с гибкими возможностями конфигурации. Поддерживает легкое расширение и реконфигурацию при изменении требований к нагрузке, что делает его идеальным для растущих промышленных объектов.

Ключевые функции

Lugao предлагает гибкие внутренние конфигурации в соответствии с конкретными требованиями проекта:

· Входящая функция:Главные автоматические выключатели с защитными реле, обеспечивающие общую защиту и изоляцию системы.

· Исходящая функция:Фидерные выключатели для центров управления электродвигателями, освещения и других фидеров.

· Реактивная компенсация:Конденсаторные батареи и контроллеры для коррекции коэффициента мощности, снижения затрат на электроэнергию и повышения эффективности системы.

· Замена генератора:Автоматические переключатели резервного питания для систем аварийного резервного электроснабжения.

Как выбрать идеальную конфигурацию распределительного устройства низкого напряжения для вашего объекта?

Для промышленных предприятий и коммерческих комплексов, где нагрузки значительны и ожидается дальнейшее расширение, распределительные устройства низкого напряжения выдвижной или модульной конфигурации предлагают наилучшую долгосрочную ценность. Lugao предлагает индивидуальные варианты конфигурации, включая различные номиналы выключателей, расположение шин и схемы защиты, в соответствии с конкретными требованиями проекта. Комплексные функции защиты обеспечивают надежную работу, а модульная конструкция упрощает обслуживание и модернизацию в будущем.

Посмотрите нашу производственную линиюВидео

Познакомьтесь с передовым опытом производства низковольтных распределительных устройств Lugao:
