Модульное распределительное устройство низкого напряжения фиксированного типа GGD

Определение и основная идентичность

Модульное распределительное устройство низкого напряжения фиксированного типа GGD представляет собой напольное распределительное устройство закрытого типа в металлическом корпусе. Он разработан специально дляраспределение электроэнергии переменного тока низкого напряженияв трехфазных промышленных и коммерческих электрических системах. Являясь основополагающим продуктом в иерархии распределения электроэнергии, он располагается между вторичными клеммами трансформатора и распределительными щитами конечной ветви, выполняя функции основного узла питания установки.

Параметры продукта

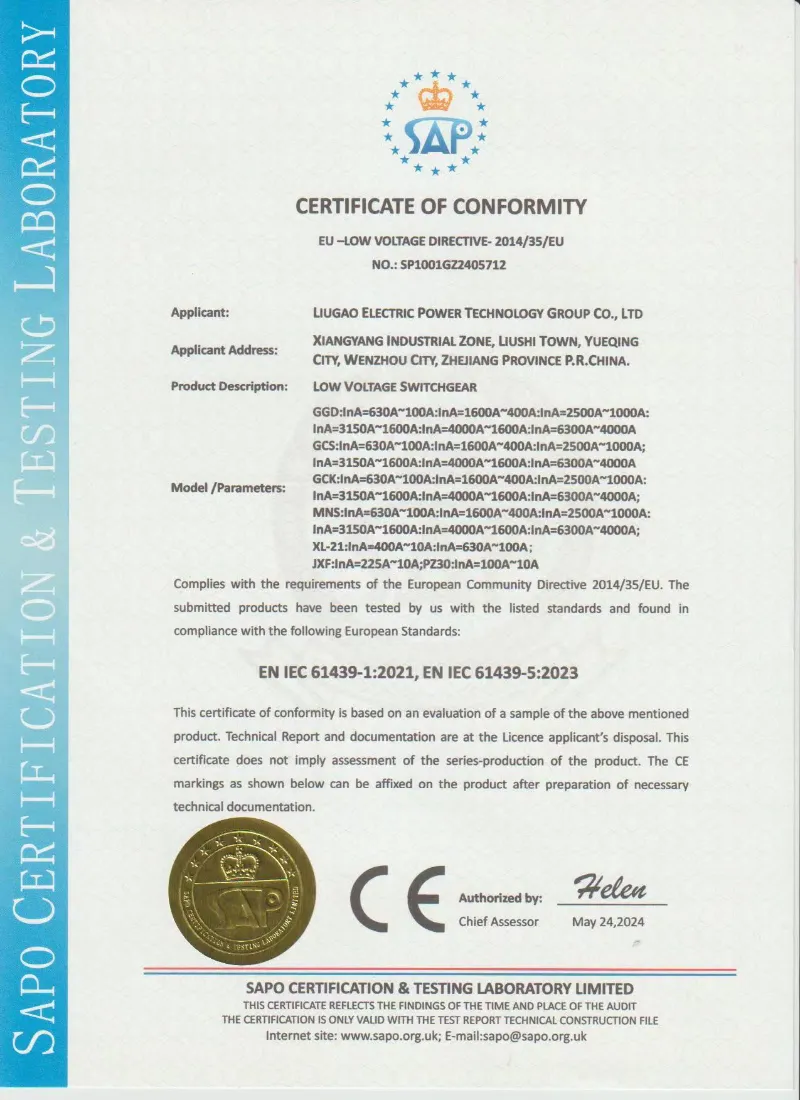

Сертификация и гарантия качества

Лугаопроизводит распределительные устройства низкого напряжения фиксированного типа GGD в соответствии с техническими требованиями проекта и действующими стандартами на распределительные устройства низкого напряжения. Отчеты о плановых проверках и испытаниях могут быть предоставлены перед отправкой в ​​соответствии с подтвержденным техническим соглашением.

• Проектирование и тестирование на основе IEC 61439-1/2
• Производство и проверка на основе GB/T 7251
• Испытание на устойчивость к промышленной частоте
• Проверка сопротивления изоляции
• Проверка электропроводки и работоспособности
• Проверка повышения температуры в соответствии с конфигурацией
• Отчет о плановых испытаниях перед отправкой
• Фотографии заводского осмотра доступны по запросу.

Философия фиксированной установки

В отличие от распределительных устройств выкатного типа, в которых функциональные блоки можно выдвигать на направляющих, в GGD применяется концепция стационарного монтажа:

● Все первичные устройства — воздушные автоматические выключатели (ACB), автоматические выключатели в литом корпусе (MCCB) и разъединители — крепятся болтами непосредственно к жестким монтажным пластинам.

● Электрические соединения между устройствами и шинами выполняются с использованием медных болтовых соединений или кабельных соединений, а не вставных контактов.

● Такой фиксированный подход исключает механическую сложность, затраты и затраты на техническое обслуживание, связанные с скользящими механизмами, что делает его идеальным для стабильных, долгосрочных установок, где положение цепей редко меняется.

Модульная конструкция корпуса

● Шкаф состоит из стандартизированных модульных ячеек, каждый из которых имеет одинаковую высоту и глубину:

● Размеры рамы: 2200 мм (В) × 600/800/1000/1200 мм (Ш) × 600/800 мм (Г).

● Каждый шкаф представляет собой независимый сварной стальной модуль, который можно соединить болтами рядом друг с другом, образуя непрерывную группу распределительных щитов.

● Ячейки функционально классифицируются как входные (фидерно-приемные), шинно-соединительные (соединение шин) или фидерные (исходящие распределительные).

Преимущества продукта

Преимущество 1 – Структурная надежность

Усиленная стальная рама 8MF помогает поддерживать механическую стабильность при подтвержденном уровне устойчивости к короткому замыканию. Номинальный пиковый выдерживаемый ток: 63 кА. Каркас шкафа разработан с учетом требований по устойчивости к короткому замыканию, специфичных для конкретного проекта. Номинальный пиковый выдерживаемый ток может быть настроен в соответствии с утвержденным электрическим расчетом.

Преимущество 2 – Модульное и быстрое развертывание

Стандартизированные входные, соединительные и фидерные ячейки. Одинаковая высота/глубина. Быстрая конфигурация проекта за счет размещения стандартных блоков рядом. Сокращает время установки на месте и упрощает проектирование.

Преимущество 3 – Экономически эффективный жизненный цикл

Фиксированный монтаж (без выдвижных механизмов) снижает первоначальную стоимость. Никаких направляющих, вставных контактов и сложных блокировок. Минимальное обслуживание, конкурентоспособная совокупная стоимость владения.

Преимущество 4 – Оптимизированное управление температурным режимом

Охлаждение с естественной конвекцией: нижние жалюзи + верхняя вентилируемая крышка крыши. Создает эффект дымохода – горячий воздух поднимается наружу, холодный воздух всасывается. Никаких вентиляторов, никакого шума, никакого дополнительного обслуживания.

Преимущество 5 – упрощенное обслуживание и эксплуатация

Органы управления, счетчики, индикаторы на входной двери на эргономичной высоте. Ручки выключателя доступны без открытия двери. Просторная внутренняя планировка с отдельными отсеками для шин, выключателей и кабелей – удобный визуальный осмотр.

Особенности продукта

Особенность 1: Многослойная система порошкового покрытия

Каждая стальная панель проходит пятиэтапную предварительную обработку (обезжиривание, промывка, фосфатирование, пассивация и сушка) перед нанесением однородного электростатического эпоксидно-полиэфирного порошкового покрытия. Это покрытие обеспечивает превосходную адгезию и устойчивость к влаге, обеспечиваяМодульное распределительное устройство низкого напряжения фиксированного типа GGDсохраняет свой внешний вид и защиту от коррозии даже в тропических или промышленных условиях с высокой влажностью.

Особенность 2: Прозрачные дуговые барьеры

Перегородки из поликарбоната между главной шиной и отсеками устройств. Обеспечивает видимое физическое разделение для безопасности оператора во время проверки, а также визуальное подтверждение состояния шин.

Особенность 3: Просторная зона подключения кабеля

● Большой нижний кабельный отсек с открытой фланш-панелью, обеспечивающий большой радиус изгиба силового кабеля. В комплект поставки входят регулируемые кабельные зажимы для снятия нагрузки на электрические соединения.

Особенность 4: Встроенная заземляющая шина

Непрерывная медная шина заземления проходит по всей длине сборки с предварительно просверленными точками на каждую ячейку. Упрощает заземление на объекте для входящих и отходящих цепей, обеспечивая соответствие заземления системы.

Особенность 5: Внешняя ручка с навесным замком

Ручки главного выключателя установлены снаружи и фиксируются в положении ВЫКЛ. Обеспечивает безопасный механический LOTO во время технического обслуживания, обеспечивая четкую визуальную изоляцию.

Особенность 6: Гибкая конфигурация шинопровода

Поддерживает ввод кабеля сверху/снизу и распределение 3P4W или 3P5W. Фазные шины четко обозначены стандартной цветовой маркировкой (желтый, зеленый, красный, синий для нейтрали) для минимизации ошибок при монтаже.

Применение продукта

Модульные распределительные устройства низкого напряжения фиксированного типа GGD широко используются в различных секторах, где приоритетом является надежное фиксированное распределение:

● Строительные службы и инфраструктура: Распределение лестничного освещения в высотных жилых башнях, электроснабжение вентиляции подземных парковок и шкафы управления муниципальным уличным освещением.

● Промышленные вспомогательные системы: силовые панели компрессорной, питатели некритических технологических двигателей на цементных и агрегатных заводах, а также распределительные щиты заводских складов.

● Водоочистка и очистка сточных вод: Питатели электродвигателей насосной станции для забора сырой воды и сброса очищенных сточных вод, а также электропитание оборудования для дозирования химикатов.

● Возобновляемая энергия: панели суммирования переменного тока и щиты распределения вспомогательной энергии в наземных солнечных электростанциях.

● Коммерческие объекты: панели синхронизации и распределения резервных генераторов в торговых центрах, а также панели питания холодильных машин HVAC на энергетических станциях университетских кампусов.

● Временное и строительное электроснабжение: временные распределительные коробки и панели электропитания для строительных подъемников, где фиксированная прочная конструкция обеспечивает большую долговечность, чем более легкие конструкции панелей.

Упаковка и доставка

Каждый шкаф распределительного устройства низкого напряжения GGD защищен антикоррозийной пленкой, пенопластовой прокладкой и фанерной экспортной упаковкой. Основание шкафа может быть спроектировано для работы с вилочным погрузчиком в соответствии с требованиями к транспортировке.

Упаковка: стретч-пленка, влагозащитная защита и экспортный кейс из фанеры.

Доставка: FOB Нинбо, основные порты CIF или EXW.

Крепление шкафа: внутренние компоненты усилены перед отправкой.

Документы: упаковочный лист, схема подключения и протокол испытаний включены.

Послепродажное обслуживание

Техническая поддержка при монтаже и пуско-наладке

Поддержка схемы подключения и чертежей компоновки

Руководство по запасным частям для выключателей, счетчиков и компонентов управления

Условия гарантии согласно подтвержденному договору заказа

Часто задаваемые вопросы

Вопрос 1: В чем разница между стационарным распределительным устройством GGD и выкатным распределительным устройством GCS/MNS?

GGD использует стационарные выключатели и проводные соединения, тогда как GCS или MNS используют выдвижные выдвижные блоки. GGD более рентабелен для стабильных распределительных систем, где цепи не требуют частой замены.

В2: Можно ли настроить шкаф GGD в соответствии с моей однолинейной схемой?

Да. Lugao может сконфигурировать входные, фидерные, шиносоединительные, измерительные и конденсаторные шкафы в соответствии с вашей электрической схемой и требованиями бренда компонентов.

В3: Какие бренды компонентов можно использовать?

Распространенные варианты включают ABB, Schneider, Siemens, CHINT, Delixi или другие бренды, указанные в проекте, в зависимости от бюджета и технических требований.

В4: Какие документы предоставляются перед отправкой?

Мы можем предоставить компоновочные чертежи, электрические схемы, протоколы плановых испытаний, упаковочные листы и фотографии продукции перед отправкой в ​​соответствии с подтвержденным заказом.
