Колебания напряжения, грозовые перенапряжения и постоянные перегрузки часто приводят к деформации обмоток и преждевременному выходу из строя изоляции в распределительных сетях. Компания Lugao Power Co., Ltd., являющаяся специализированным китайским заводом по производству силовых трансформаторов, устраняет эти уязвимости передачи благодаря нашим прецизионно намотанным медным обмоткам, передовой технологии отжига сердечника и сверхпрочным масляным изоляционным системам. С 2016 года наше производственное предприятие, сертифицированное по стандарту ISO9001 и SGS, поставляет надежные повышающие и понижающие устройства, которые поглощают экстремальные помехи в сети, обеспечивая подстанциям коммунальных предприятий и промышленным предприятиям стабильное регулирование напряжения и долгосрочную электрическую надежность.
Какие электрические и механические силы влияют на работу высоковольтного силового трансформатора?
В отличие от стандартных распределительных трансформаторов, которые обеспечивают преобразование только среднего напряжения, силовые трансформаторы должны удовлетворять двум противоречивым требованиям: они должны повышать выходное напряжение генератора до уровня передачи или понижать высоковольтную мощность высокой мощности до уровня распределения, одновременно выдерживая огромные электромагнитные силы и скачки тока короткого замыкания, возникающие во время сбоев в сети.
Обычные намоточные конструкции склонны к деформации или даже разрушению под действием постоянных радиальных электромагнитных сил, что потенциально может вызвать внезапные межвитковые короткие замыкания и катастрофический отказ. Наши изготовленные по индивидуальному заказу агрегаты отличаются оптимизированной системой крепления сердечника, высокопрочной изоляционной плитой и жесткой конструкцией резервуара. Такая конструкция обеспечивает полное разделение осевых и радиальных электромагнитных сил, эффективно предотвращая смещение обмотки и чрезмерное повышение температуры в горячих точках. Благодаря этой оптимизированной механической конструкции,Силовые трансформаторы Лугаообеспечивают продление срока службы до 28% при длительных, непрерывных условиях передачи больших нагрузок.
Как металлургия сердечника и методы намотки предотвращают появление горячих точек и старение изоляции?
При проверке квалифицированных поставщиков силовых трансформаторов инженерно-технические группы должны сосредоточиться на выборе материала сердечника, технике намотки и координации встроенной изоляции. Циклические изменения нагрузки во время длительной передачи легко вызывают локальный перегрев соединений сердечника и проводников обмоток, что еще больше ускоряет деградацию масла, охрупчивание бумажной изоляции и необратимый пробой диэлектрика.
|
Внутренний компонент
|
Выбор основного материала
|
Обработка сердечника/обмотки
|
Индикатор эффективности
|
Первичное предотвращение сбоев
|
|
Многослойные пластины с высокой проницаемостью
|
Высококачественная холоднокатаная кремниевая сталь с ориентированной зернистой структурой (27QG120)
|
Ступенчатое соединение и отжиг для снятия напряжений
|
Потери на холостом ходу ≤ стандарта IEC 60076
|
Предотвращает насыщение сердечника и горячие точки утечки потока
|
|
Обмотки ВН/НН с прецизионной намоткой
|
Проводники из бескислородной меди + изоляция из крафт-бумаги премиум-класса
|
Непрерывная спиральная намотка и вакуумная сушка
|
Динамическая стойкость к короткому замыканию: отклонение реактивного сопротивления ≥ 2,5 %
|
Устраняет коробление обмотки при внезапных токах повреждения.
|
|
Конструкция сверхмощного резервуара
|
Высокопрочная конструкционная сталь (Q345R)
|
Роботизированная сварка и испытания на герметичность (0,3 МПа)
|
Нулевой уровень утечки (24-часовое испытание на погружение)
|
Предотвращает утечку масла и разрыв резервуара под давлением внутренней дуги.
|
|
Усовершенствованная система масляной изоляции
|
Высококачественное минеральное масло или биоразлагаемая жидкость на основе натуральных эфиров
|
Вакуумное заполнение маслом и циркуляционная сушка горячего масла
|
Напряжение пробоя ≥ 60 кВ (IEC 60156)
|
Предотвращает частичный разряд и ускоряет отвод тепла.
|
Какие индивидуальные стили напряжения, мощности и охлаждения может предложить Lugao?
Lugao Power Co., Ltd. владеет производственным цехом, сертифицированным по стандартам ISO9001 и SGS, оснащенным профессиональными линиями для резки гильз, намоточными машинами, вакуумными сушильными печами и испытательными стендами на полную мощность. Вся продукция производится в строгом соответствии с международными стандартами IEC, GB, CE и CCC и поддерживает прямую замену по принципу «включай и работай» без изменения исходной компоновки подстанции.
Классы напряжения и диапазоны мощности
Lugao разрабатывает несколько классов напряжения силовых трансформаторов, соответствующих различным уровням передачи и требованиям распределительных сетей:
· Повышающий/понижающий силовой трансформатор 132 кВ/110 кВ:Предназначен для крупных подстанций, систем подключения электростанций и зон тяжелой промышленности, требующих массовой передачи электроэнергии. Благодаря прочной конструкции бака, погруженной в масло, с охлаждением ONAN или ONAF, он отличается исключительной стойкостью к короткому замыканию и чрезвычайно низким уровням частичных разрядов (≤ 5 пКл), одновременно облегчая проверку и техническое обслуживание втулок и переключателей ответвлений.
· Силовой трансформатор 33 кВ/35 кВ:Подходит для промышленных предприятий среднего размера, коллекторных подстанций ветряных электростанций и распределительных сетей кампусов. Он сочетает в себе высокую эффективность с компактностью, предлагая гибкие варианты охлаждения и настраиваемые отводы напряжения для компенсации колебаний напряжения в сети.
· Распределительный силовой трансформатор 11 кВ:Идеально подходит для коммерческих комплексов, жилых комплексов и проектов электрификации сельской местности. Он имеет гофрированную конструкцию масляного бака, которая устраняет необходимость в маслорасширителе, тем самым сокращая частоту технического обслуживания и обеспечивая надежную работу в суровых внешних условиях.
Варианты метода охлаждения
Все трансформаторные блоки Lugao предлагают гибкие конфигурации охлаждения для оптимизации тепловых характеристик в зависимости от условий на объекте:
· ОНАН (Масло Натуральное Воздух Натуральное):Для охлаждения используется естественная конвекция, что идеально подходит для приложений с умеренной нагрузкой и благоприятными условиями окружающей среды.
· ONAF (Oil Natural Air Forced):Увеличивает естественную циркуляцию масла с помощью вентиляторов принудительного воздушного охлаждения, увеличивая непрерывную перегрузочную способность примерно на 30%.
· OFAF (Нефтяные ВВС):Обеспечивает принудительную циркуляцию масла с помощью теплообменников с принудительной подачей воздуха, обеспечивая максимальное рассеивание тепла для установок силовых трансформаторов большой мощности в сложных условиях.
Как выбрать идеальную конфигурацию силового трансформатора для подстанций с ограниченным пространством?
Силовой трансформаторПри выборе необходимо всесторонне учитывать ограничения по пространству на площадке, прогнозы роста нагрузки и требования к уровню сбоев в сети. Для традиционных крупных подстанций с большой площадью помещения предпочтительным решением являются обычные трехфазные масляные агрегаты с внешними радиаторами. Они обеспечивают равномерное распределение электромагнитных напряжений, а бригады технического обслуживания могут легко проверять вводы и переключатели ответвлений, не обесточивая соседнее оборудование.
Для городских подземных подстанций и компактных КРУЭ (подстанций с элегазовой изоляцией) более применимы низкопрофильные конструкции со встроенными панелями радиаторов. Lugao предлагает индивидуальную оптимизацию занимаемой площади, сокращая общую занимаемую площадь до 15%, сохраняя при этом постоянную пропускную способность и эффективность охлаждения для удовлетворения современных потребностей в расширении городских сетей.
Как решить проблему высоких температур масла и скачков частичного разряда при длительной эксплуатации?
Компоненты, используемые в трансформаторах Лугао, эффективно решают две распространенные эксплуатационные проблемы: чрезмерное повышение температуры масла и неконтролируемый частичный разряд (ЧР). Длительное воздействие высоковольтных напряжений и постоянных токов нагрузки приводит к значительным потерям в меди и железе, что приводит к снижению диэлектрической прочности изоляционного масла и разрушению межобмоточной изоляции; это, в свою очередь, вызывает частичный разряд и скопление газа, что потенциально может привести к катастрофическим прорывам.
Наша эксклюзивная встроенная система циркуляции горячего масла и процесс вакуумной сушки в сочетании с высокоэффективным радиатором обеспечивают непрерывную циркуляцию и охлаждение изоляционного масла. Он стабильно контролирует температуру масла в верхней части двигателя ниже 75°C в течение 24 часов непрерывной работы при полной нагрузке (температура окружающей среды ≤ 40°C), обеспечивает полную диэлектрическую защиту изоляции намоточной бумаги, стабилизирует внутреннее газовое равновесие и позволяет избежать локализованных разрядов и разложения масла, вызванных накоплением горячих точек.
Посмотрите нашу производственную линиюВидео
Познакомьтесь с передовым опытом производства силовых трансформаторов в Лугао: [Нажмите здесь, чтобы посмотреть полный тур по производству на YouTube]
Изучите сопутствующие товары

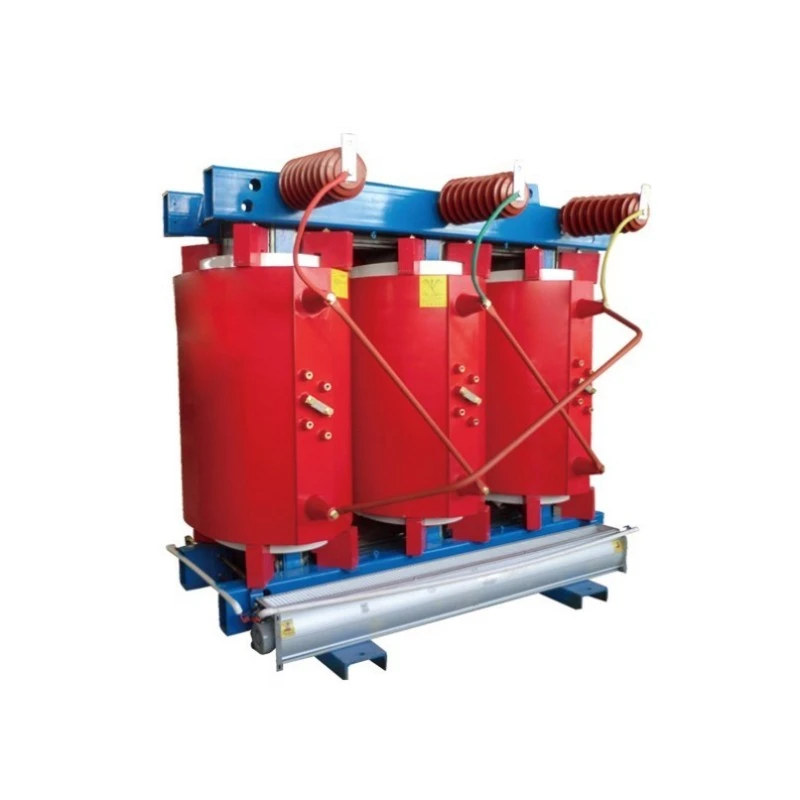

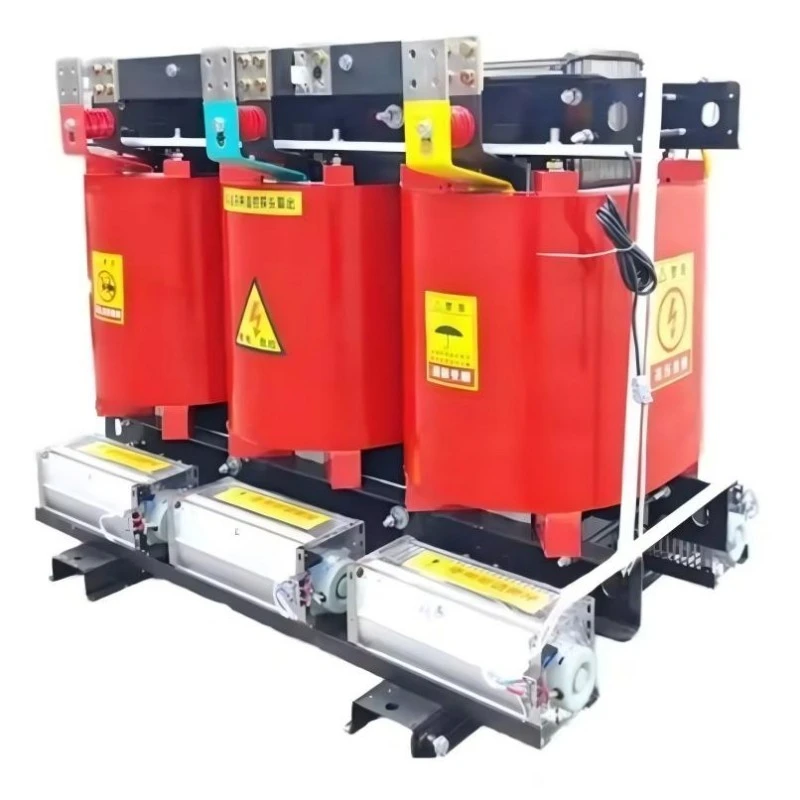

· [Трансформатор сухого типа из аморфного сплава 10 кВ] — идеально подходит для энергоэффективных распределительных устройств внутри помещений.
· [Масляный трансформатор 33 кВ, 35 кВ] — надежное решение среднего напряжения для промышленных проектов и проектов возобновляемой энергетики.
· [Масляный трансформатор 132 кВ, 110 кВ, 50 МВА, 125 МВА] — Магистральная сеть высокой мощности для сетей электропередачи.

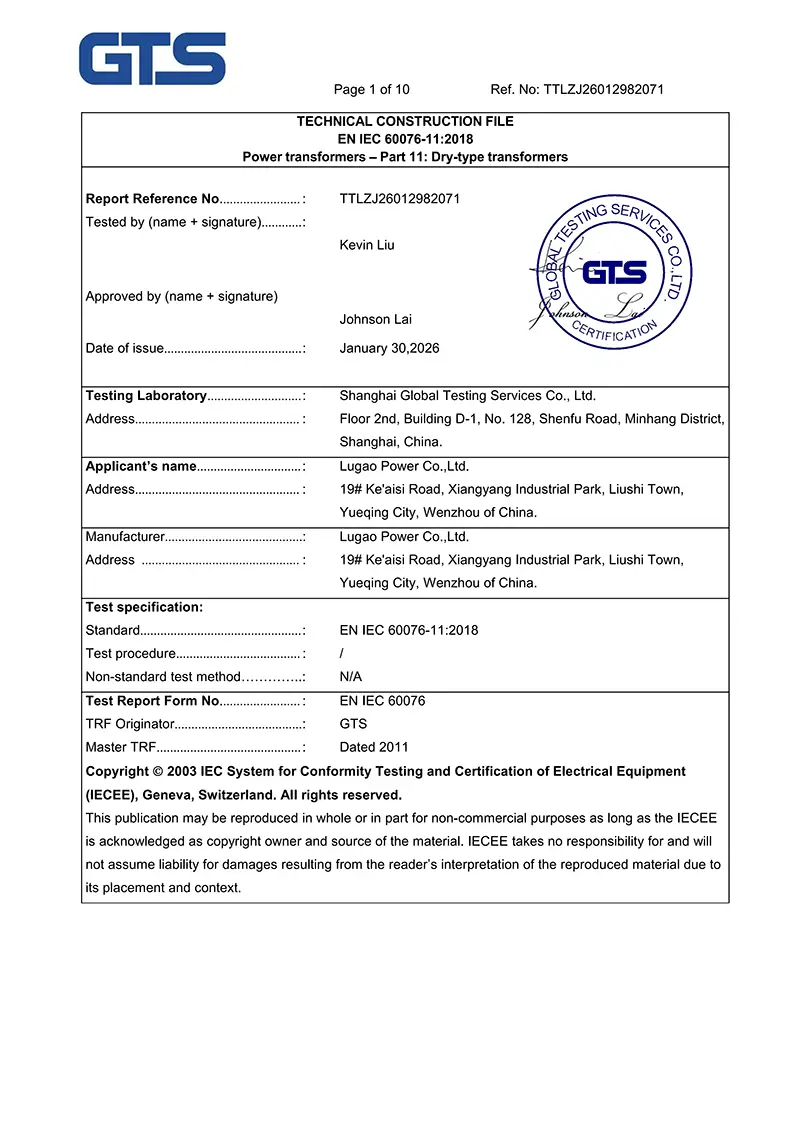

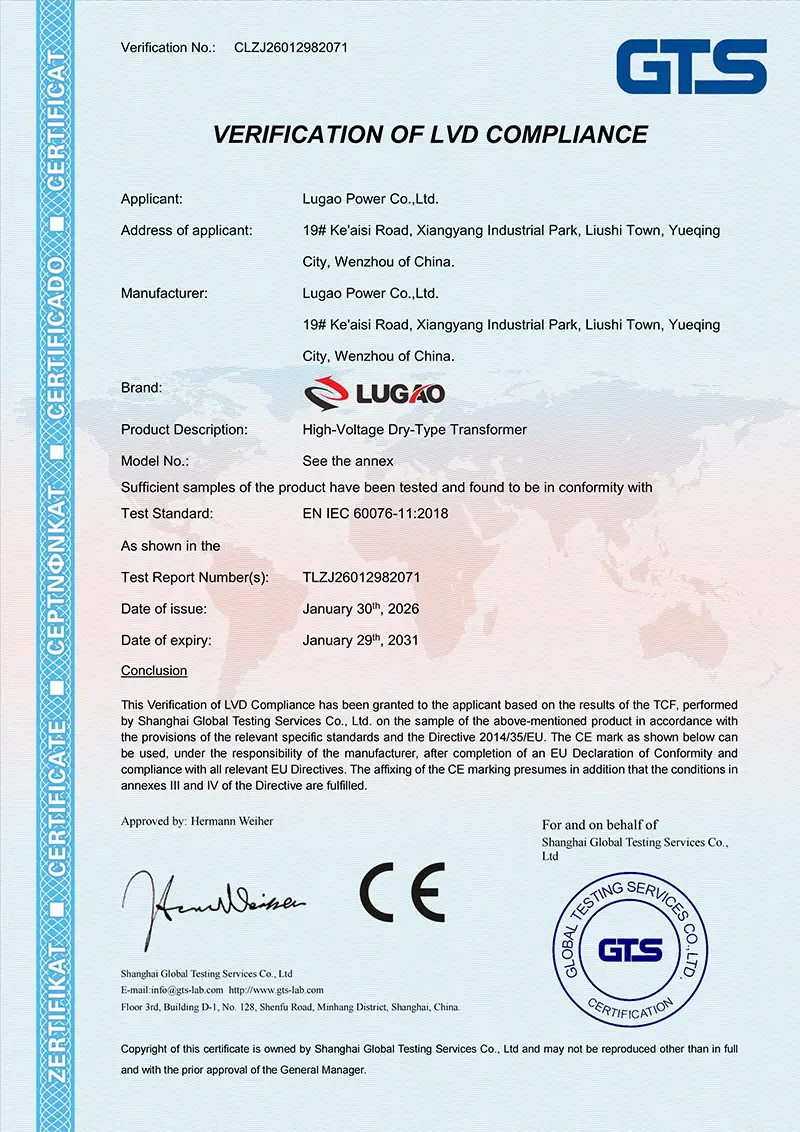

Источники: официальная техническая документация Lugao Power Co., Ltd. и протоколы испытаний, сертифицированные по стандарту IEC.
