Трансформатор сухого типа из эпоксидной смолы с воздушным охлаждением

Что это такое?

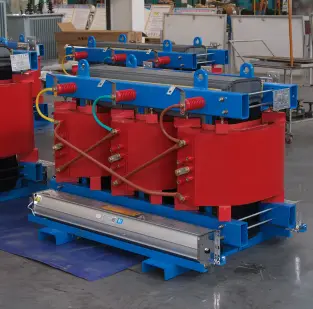

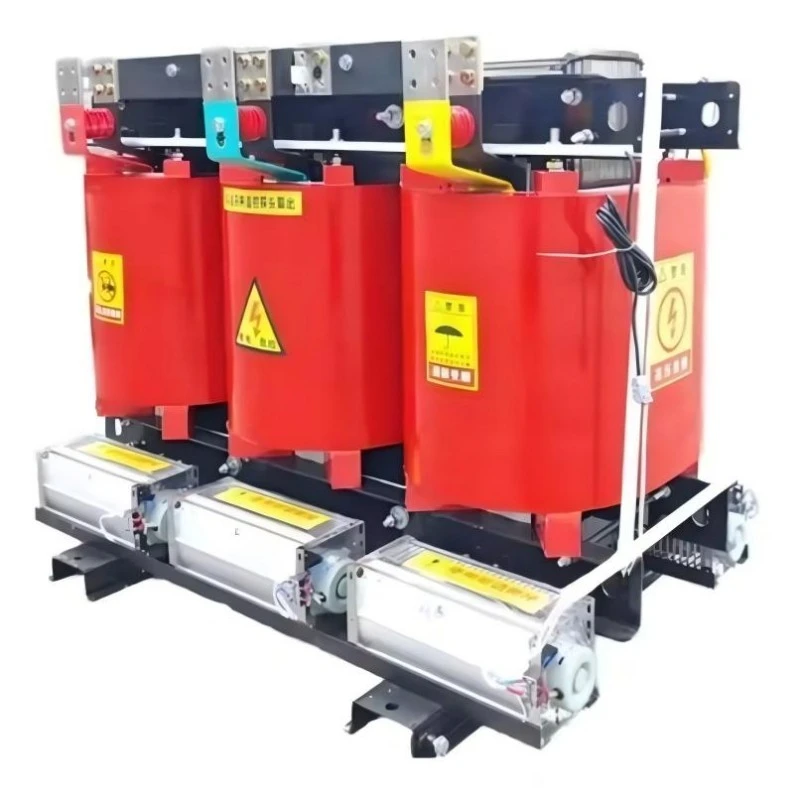

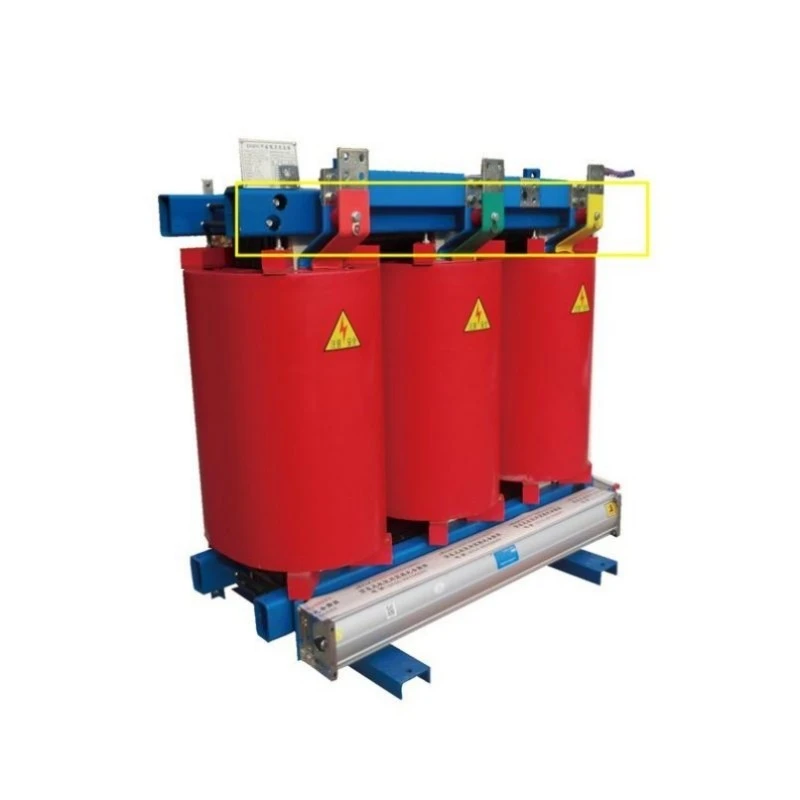

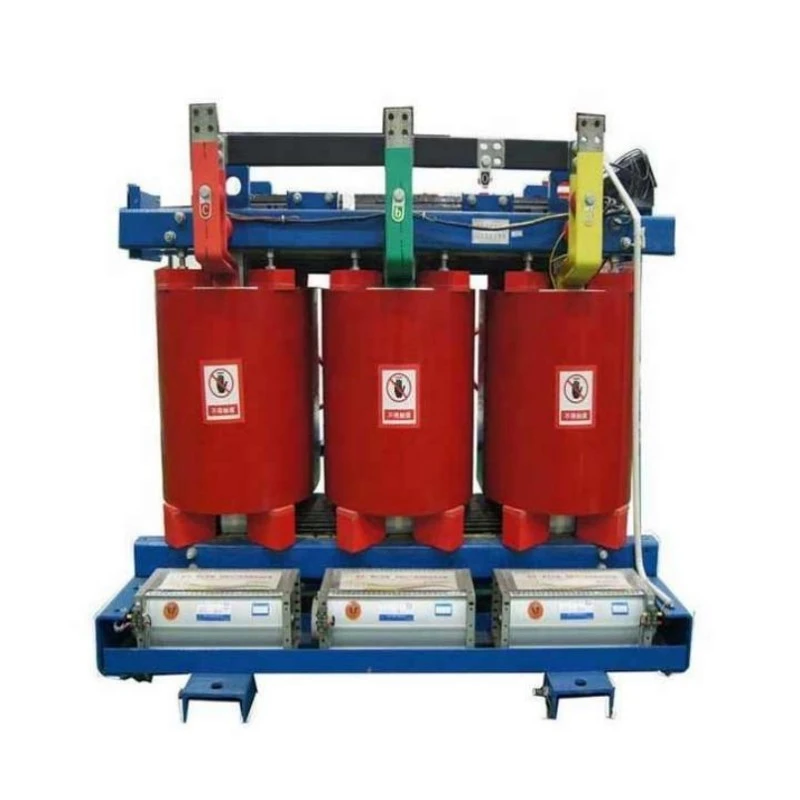

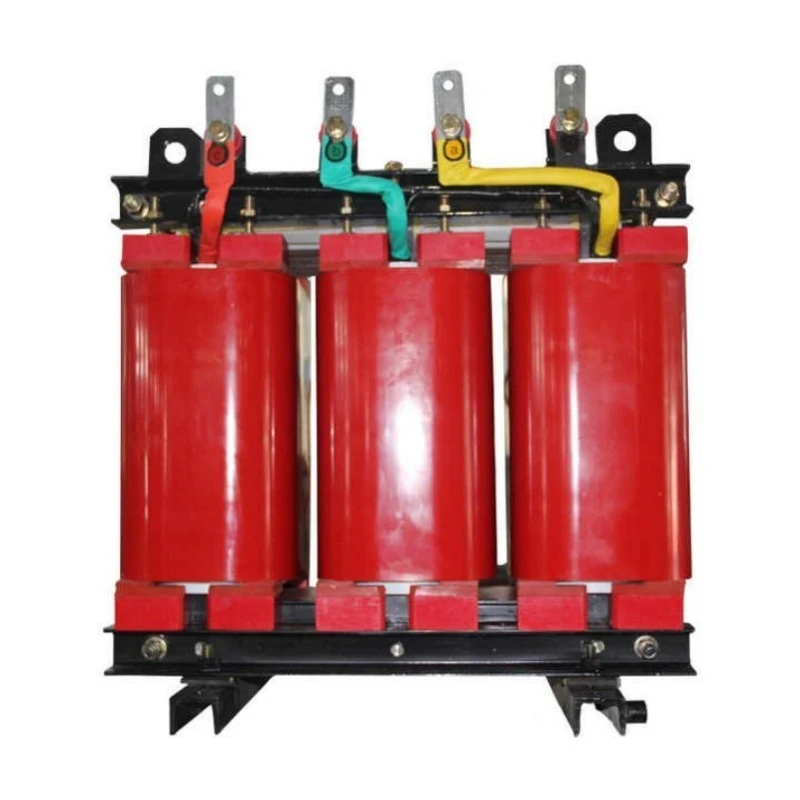

Трансформатор сухого типа из эпоксидной смолы с воздушным охлаждением представляет собой полностью безмасляное устройство преобразования энергии, в котором все обмотки высокого и низкого напряжения полностью герметизированы литой эпоксидной смолой под вакуумным давлением. В отличие от обычных трансформаторов, в которых для изоляции и охлаждения используется минеральное масло или синтетические жидкости, в этом блоке в качестве охлаждающей среды используется только воздух — либо естественная конвекция (AN), либо дополнительная принудительная вентиляция (AF). Эпоксидная смола выполняет тройную функцию: первичную электрическую изоляцию, механическую защиту от влаги и загрязнений, а также жесткую конструкцию, выдерживающую силы короткого замыкания.

Что он делает?

Преобразование напряжения: Понижает среднее напряжение (6 кВ, 10 кВ, 20 кВ, 35 кВ) до рабочего напряжения (208 В, 400 В, 480 В, 690 В) для промышленных, коммерческих и жилых нагрузок. В качестве альтернативы можно повысить напряжение для подключения к сети возобновляемых источников энергии.

Пожаробезопасное распределение электроэнергии: обеспечивает электроэнергию внутри зданий, подземных гаражей, больниц и центров обработки данных, где маслонаполненные трансформаторы запрещены нормами пожарной безопасности. Самозатухающая эпоксидная смола (класс UL 94 V-0) не способствует распространению пламени.

Чистая энергия для чувствительных нагрузок: обеспечивает изоляцию между первичными и вторичными цепями, фильтрацию гармоник, подавление скачков напряжения и устранение контуров заземления, которые нарушают работу медицинского оборудования для визуализации, станков с ЧПУ и лабораторных приборов.

Эксплуатация на открытом воздухе и в суровых условиях: Благодаря дополнительным корпусам со степенью защиты IP54 или IP65 трансформатор выдерживает дождь, снег, пыльные бури, солевой туман и экстремальные температуры от -30°C до +55°C без ухудшения производительности.

По сути, трансформатор сухого типа с эпоксидной смолой с воздушным охлаждением является предпочтительным выбором, когда безопасность, соответствие экологическим требованиям и долгосрочная надежность не подлежат обсуждению.

Параметр продукта (спецификация)

Характеристики и применение продукта (формат вопросов и ответов)

Вопрос 1. Чем изоляция из эпоксидной смолы превосходит конструкции с открытой намоткой?

Ответ: Три ключевых преимущества. Во-первых, влагонепроницаемость — эпоксидная смола негигроскопична. Трансформатор сухого типа с эпоксидной смолой с воздушным охлаждением перезапускается мгновенно после нескольких недель простоя при 100% влажности, в то время как агрегаты с открытой обмоткой требуют предварительного нагрева. Во-вторых, защита от загрязнения — проводящая пыль не может проникнуть в твердые эпоксидные поверхности, что исключает риск слежения и пробоя. В-третьих, механическая прочность — герметизированные обмотки выдерживают без деформации силы короткого замыкания до 25-кратного номинального тока.

Применение: Центры обработки данных — нулевой риск накопления пыли, бесшумная работа ниже 55 дБ и самозатухающая эпоксидная смола соответствуют требованиям NFPA 75 для помещений с ИТ-оборудованием.

В2: Как он работает на открытом воздухе без масла?

A: Благодаря корпусам IP54/IP65 (нержавеющая сталь, наклонная крыша от дождя, лабиринтные вентиляторы) трансформатор устойчив к дождю, пыли и соляным брызгам. Обмотки из эпоксидной смолы лучше противостоят коррозии, чем маслонаполненные радиаторы. Для прибрежных объектов доступны корпуса из нержавеющей стали 316.

Применение: солнечные фермы и ветряные парки. Отдаленные, необслуживаемые места получают преимущества за счет отсутствия отбора проб масла, отсутствия проверок утечек и отсутствия систем пожаротушения. Установки работают без присмотра в течение многих лет при экстремальных температурах от -30°C до +55°C.

В3: Может ли он выдерживать пусковые скачки и перегрузки двигателя?

А: Да. Изоляция класса H (180°C) допускает непрерывную перегрузку 110 % при естественном охлаждении (AN) и 130 % в течение 30 минут. При использовании опции принудительной подачи воздуха (AF) производительность увеличивается на 20–25 % — вентиляторы автоматически запускаются при температуре 80 °C. При серьезных циклических перегрузках, превышающих 150 %, проконсультируйтесь с нашими инженерами.

Применение: Промышленное производство. Линии сборки автомобилей и штамповочные заводы испытывают сильные перепады нагрузки. Низкое сопротивление (4-6%) позволяет регулировать напряжение в пределах ±3%, а обмотки из эпоксидной смолы выдерживают вибрацию, которая может привести к растрескиванию маслонаполненных сварных швов радиатора.

В4: Действительно ли он не требует обслуживания?

О: Трансформатор с сердечником не требует замены масла, диэлектрических испытаний, фильтрации или замены прокладок. Всего три простые проверки каждые 12–24 месяца: очистка жалюзи/вентиляторов сжатым воздухом, проверка крутящего момента клемм и проверка корпуса. Общие ежегодные усилия: менее двух часов квалифицированным электриком.

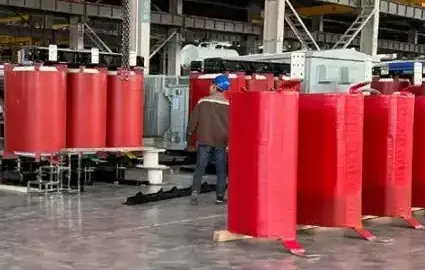

Детали производства — что отличает Lugao от конкурентов

Часто задаваемые вопросы (Вопросы и ответы)

Вопрос 1: Какова фактическая эффективность трансформатора сухого типа из эпоксидной смолы с воздушным охлаждением и ухудшается ли он со временем?

О: КПД при нагрузке 75 % (типичная рабочая точка) составляет 98,7 % для агрегата мощностью 1000 кВА и возрастает до 99,1 % для агрегата мощностью 2500 кВА. Эффективность определяется потерями в сердечнике (постоянными, зависит от качества кремнистой стали) и потерями в меди (зависит от квадрата нагрузки). Ключевым преимуществом трансформатора сухого типа с эпоксидной смолой с воздушным охлаждением является то, что эффективность не снижается с течением времени, поскольку эпоксидная герметизация предотвращает проникновение влаги, которое может увеличить потери. В масляных трансформаторах эффективность часто снижается через 10–15 лет из-за разложения масла и повышения влажности бумажной изоляции. Наши эпоксидные агрегаты сохраняют заводскую эффективность на протяжении всего срока службы более 30 лет. Мы предоставляем гарантированные значения потерь для каждой единицы и возместим разницу, если полевые испытания покажут более высокие потери в течение гарантийного срока.

В2: Как мне выбрать правильную емкость для моего приложения?

О: Рассчитайте общую подключенную нагрузку в кВА, а затем примените коэффициенты разнообразия. Для непрерывных нагрузок (освещение, система отопления, вентиляции и кондиционирования, серверы) используйте 100 % паспортной таблички. Для прерывистой нагрузки (двигатели, сварщики, лифты) используйте 50–70 % в зависимости от рабочего цикла. Затем добавьте 20-25% запаса на будущее расширение. Пример: завод с постоянной нагрузкой 800 кВА + нагрузкой двигателя 400 кВА (коэффициент разнообразия 0,6 → 240 кВА) + расширение 20 % = (800+240)×1,2 = 1248 кВА → выберите 1250 кВА или 1500 кВА. Превышение размера увеличивает первоначальную стоимость и потери на холостом ходу; Недостаточный размер приводит к перегреву и преждевременному выходу из строя. Наши инженеры оказывают бесплатную помощь в выборе размера — просто отправьте список нагрузок и рабочие циклы. Для применений с тяжелыми двигателями мы рекомендуем принудительное воздушное охлаждение (AF), чтобы справиться с пусковыми скачками без превышения пределов повышения температуры.

В3: Можно ли установить трансформатор в ограниченном пространстве, например в туннеле или хранилище?

А: Абсолютно.Трансформатор сухого типа из эпоксидной смолы с воздушным охлаждениемидеально подходит для замкнутых пространств, поскольку не требует хранилища для хранения масла (экономия 2-3 метров свободного пространства со всех сторон). Минимальный зазор для вентиляции составляет 300 мм со всех сторон и 600 мм сверху. Для туннельной установки мы предлагаем низкопрофильную версию, в которой высота корпуса уменьшена на 200 мм (охлаждающие жалюзи перемещены по бокам, а не вверху). Однако температура окружающей среды в туннелях может быть повышена из-за другого оборудования — мы проведем термический анализ, чтобы подтвердить адекватное охлаждение. Если естественной конвекции недостаточно, опция AF (принудительная вентиляция) с вентиляторами, установленными непосредственно на основной раме, обеспечивает дополнительное охлаждение без увеличения занимаемой площади.

Почему стоит выбрать Lugao Power?

Передовое производство: поддерживается передовым производственным оборудованием и методами тестирования.

Сертифицированное качество: сертифицировано по стандартам ISO 9001 и SGS; ключевые продукты имеют сертификаты CCC и CE.

Заводское тестирование: продукция проходит проверку качества и тестирование перед отправкой.

Опыт реализации проектов: Оборудование используется в электросетях, на промышленных объектах, в горнодобывающей промышленности, на железных дорогах, в строительстве и в коммунальных энергетических проектах.

Техническая поддержка: Профессиональная поддержка от выбора продукта и настройки до доставки.
