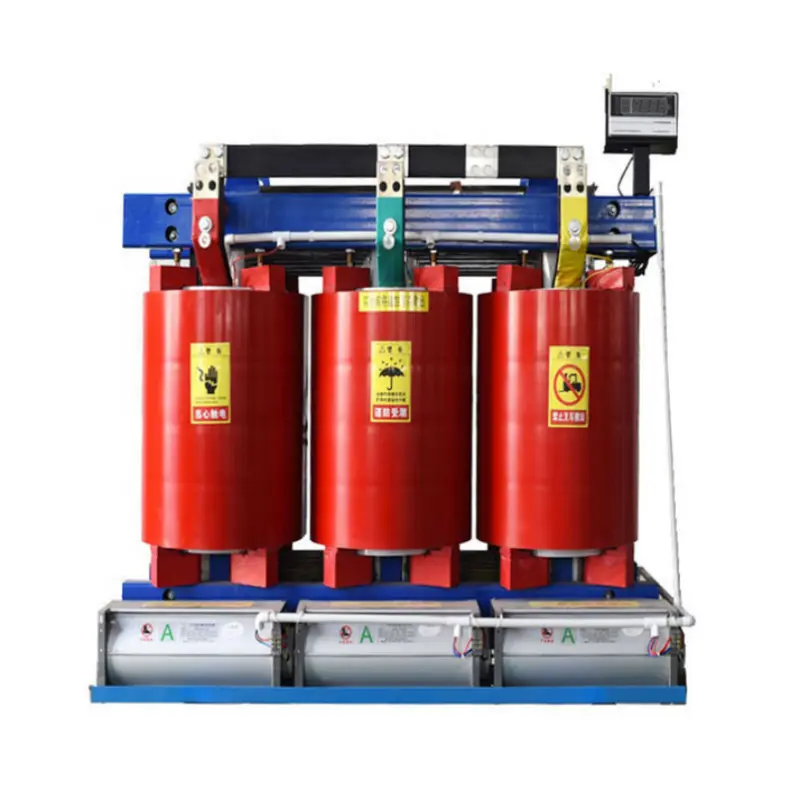

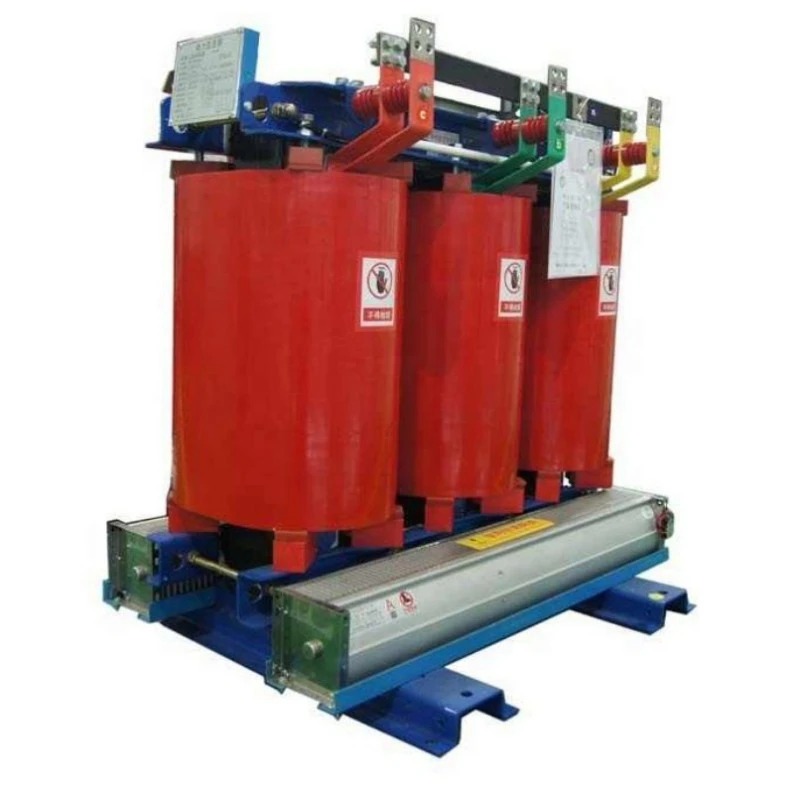

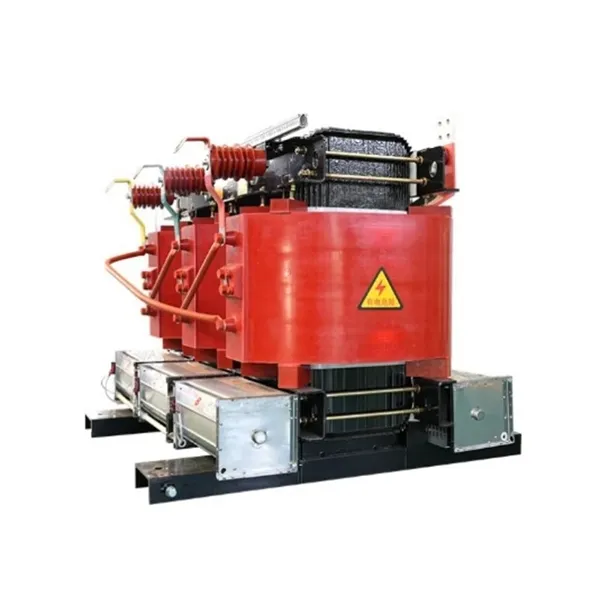

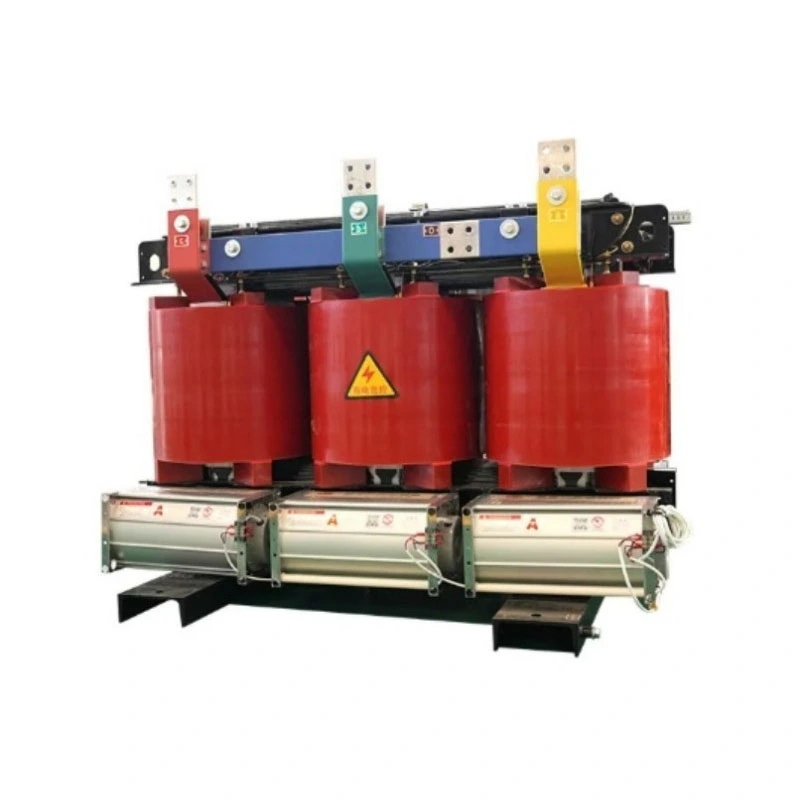

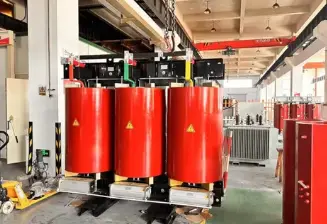

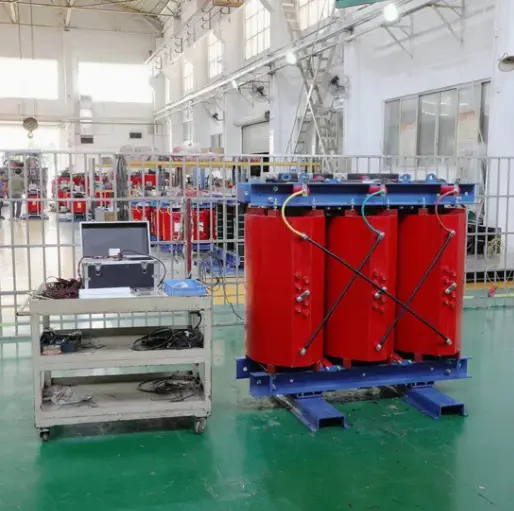

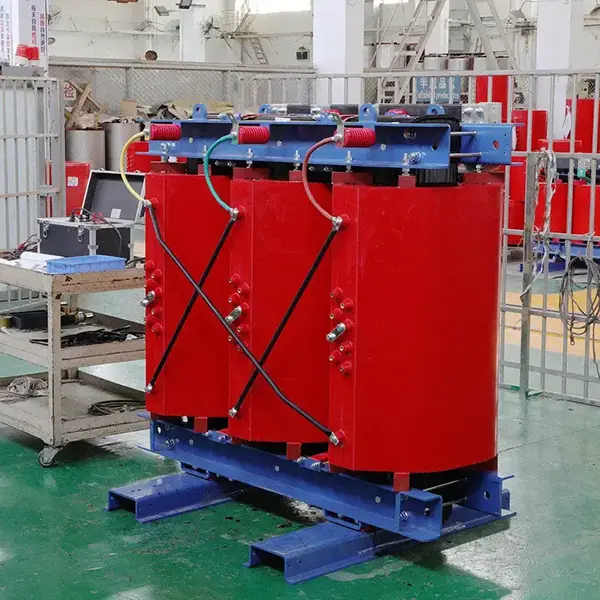

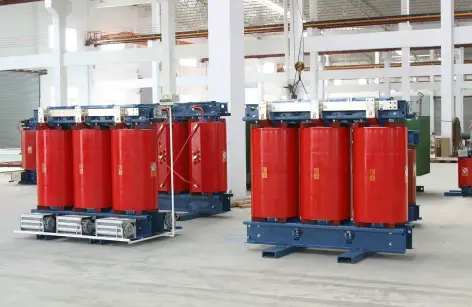

Трансформатор сухого типа с воздушной изоляцией и наружной изоляцией

Этот продукт предназначен для наружного использования, изолированного типа,трансформатор сухого типас использованием воздушного охлаждения (ANAN). Он не использует какую-либо жидкую среду для изоляции или рассеивания тепла, а вместо этого использует естественную конвекцию или принудительное воздушное охлаждение для контроля повышения температуры.

Что он делает?

1. Электрическая изоляция: создает физический электрический барьер между первичной и вторичной обмотками, эффективно размыкая контуры заземления, подавляя гармоники и фильтруя высокочастотные помехи и скачки напряжения в сети, обеспечивая «чистую» мощность для чувствительных нагрузок.

2. Преобразование напряжения: повышает или понижает напряжение переменного тока в соответствии с требованиями, адаптируясь к потребностям электропитания различного оборудования.

3. Защитная защита: благодаря изолирующей конструкции предотвращает прямой контакт персонала со стороной высокого напряжения, что значительно снижает риск поражения электрическим током.

4. Адаптация к использованию вне помещений. Прочный корпус со степенью защиты IP54 или выше позволяет ему противостоять ветру, дождю, пыли, соляным брызгам и длительному воздействию ультрафиолета.

Короче говоря, если вам нужно безопасное, чистое, не требующее обслуживания решение для изоляции и преобразования мощности в суровых условиях окружающей среды, этот трансформатор сухого типа с воздушной изоляцией для наружного применения является основным решением.

Преимущества продукта

По сравнению с традиционными масляными или стандартными внутренними сухими трансформаторами этот продукт имеет пять основных преимуществ:

1. Нулевой уровень загрязнения, не требует обслуживания. Безмасляная конструкция полностью исключает риск загрязнения почвы или воды в результате утечек, а также затраты на техническое обслуживание и время простоя, связанные с ежегодным тестированием и заменой масла. Для наружных проектов, в которых действуют строгие экологические нормы, это решающее преимущество.

2. Превосходная устойчивость к воздействию окружающей среды на открытом воздухе: используется процесс вакуумной пропитки под давлением (VPI) и система изоляции класса H (180°C) в сочетании с полностью герметичным сварным корпусом для наружного применения, изготовленным из нержавеющей стали или стали с алюцинком. Стабильно работает при температуре окружающей среды от -25°С до 50°С и относительной влажности до 95%. Устойчив к соляному туману, грибку и коррозии.

3. Максимальная безопасность благодаря электрической изоляции. Усиленная изоляция между первичной и вторичной обмотками обеспечивает диэлектрическое выдерживаемое напряжение от 3 до 5 кВ (в зависимости от модели). Эффективно изолирует компоненты постоянного тока, третьи гармоники и различные импульсные воздействия от сети, защищая последующие прецизионные приборы.

4. Естественное воздушное охлаждение, бесшумное и надежное: для отвода тепла используется конвекция воздуха без вентиляторов (опция). Рабочий шум значительно ниже, чем у масляных трансформаторов. Благодаря отсутствию вращающихся механических частей в основных компонентах среднее время наработки на отказ (MTBF) значительно улучшается.

5. Высокая перегрузочная способность, которую можно использовать в чрезвычайных ситуациях: аварийная перегрузочная способность до 120% для непрерывной работы, 150% для кратковременной работы. Во время неожиданных пиков нагрузки на открытом воздухе (например, одновременного запуска нескольких двигателей) немедленное увеличение мощности не требуется, что позволяет пользователю выиграть драгоценное время.

Особенности продукта

Сердечник: холоднокатаная кремниевая сталь с ориентированной зернистой структурой, высокопроницаемая, ступенчатое соединение, значительно снижает потери холостого хода и ток возбуждения.

Обмотки: В обмотках высокого и низкого напряжения используются полностью медные (опционально алюминиевые) проводники, обернутые Nomex® или аналогичной арамидной изоляционной бумагой, обработанной вакуумной пропиткой VPI лаком, не содержащим растворителя, образующим прочную, влагостойкую, устойчивую к высоким температурам твердую изоляционную структуру.

Структура изоляции: Первичная и вторичная обмотки намотаны на отдельных катушках или независимых сердечниках с дополнительным электростатическим экраном между ними, что минимизирует емкость связи и обеспечивает превосходное подавление высокочастотных помех.

Защитный корпус: стандартная степень защиты IP54 (пыленепроницаемость, брызгозащищенность), IP65 дополнительно. Корпус изготовлен из нержавеющей стали толщиной 2,0 мм или стали Galvalume, имеет непромокаемую крышу, вентилируемые жалюзи из нержавеющей стали и замки для защиты от взлома.

Система контроля температуры: встроенные датчики температуры PTC или PT100 RTD, подключаемые к интеллектуальному контроллеру температуры для сигнализации о перегреве, защиты от отключения и автоматического включения вентилятора (если установлены дополнительные вентиляторы).

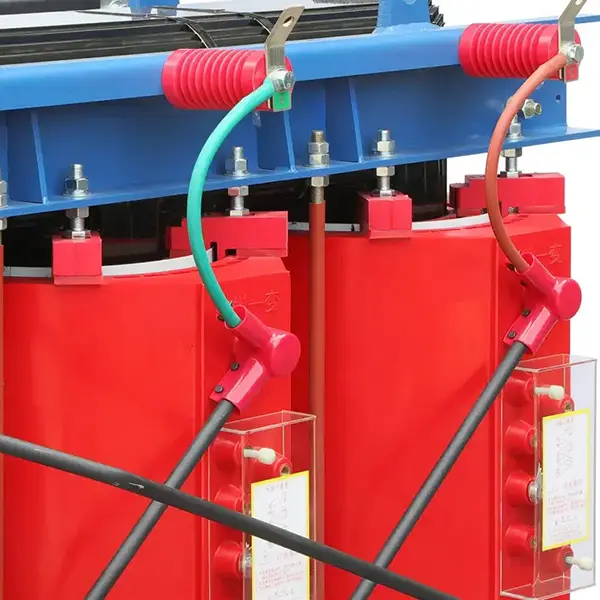

Клеммы: Распределительная коробка высокого напряжения для наружной установки с уплотнениями из силиконовой резины и кабельными вводами. На стороне низкого напряжения используются медные луженые шины или водонепроницаемые разъемы.

Применение продукта

Этот трансформатор сухого типа с воздушной изоляцией и наружной изоляцией широко используется в следующих сценариях:

Производство возобновляемой энергии: Изоляция на стороне низкого напряжения фотоэлектрических электростанций и подстанций, смонтированных на раме ветряных электростанций, изолирует выходное напряжение инвертора перед подключением к сети или местному источнику питания.

Наружное промышленное оборудование: изоляция электропитания для нефтяных буровых платформ, карьерных дробилок, портовых береговых энергосистем, туннелепроходческих машин (щитовых машин), предотвращающая повреждение оборудования скачками напряжения в сети.

Временное и аварийное питание: изоляция выхода генератора для мероприятий на открытом воздухе, спортивных соревнований и мест оказания помощи при стихийных бедствиях, обеспечивающая экологически чистое питание для аудио-, видео- и контрольного оборудования.

Инфраструктура зарядки: входной изолирующий трансформатор для наружных устройств быстрой зарядки постоянного тока, предотвращающий гармоническую обратную связь с сетью и одновременно защищающий зарядные модули.

Интеллектуальная сеть и распределение: сервисные или изолирующие трансформаторы в наружных кольцевых главных блоках и компактных подстанциях, обеспечивающие безопасное и надежное питание для терминалов автоматизации (DTU/FTU).

Детали производства

Процесс пропитки под вакуумом VPI

Все обмотки пропитываются изолирующим лаком, не содержащим растворителей, под вакуумом, удаляющим внутренний воздух и позволяющим лаку полностью проникнуть между витками, слоями и заземлением. После отверждения образует монолитную «твердую» структуру, теплопроводность, механическая прочность и влагостойкость которого значительно превосходят стандартные процессы пропитки.

Распределительная коробка для наружного применения

Низковольтная розетка оснащена огнестойкой изолирующей опорной панелью с достаточным электрическим зазором (>20 мм) между медными шинами. В кабельных вводах используются многогерметичные прокладки и кабельные вводы, совместимые с различными бронированными или резиновыми кабелями, предотвращающие попадание влаги по кабелю в коробку.

Прочный корпус из нержавеющей стали

Корпус изготовлен с использованием лазерной резки, гибки на станке с ЧПУ и роботизированной сварки, все швы постоянно герметизированы. Двери оснащены трехточечным замком и устойчивыми к атмосферным воздействиям уплотнительными прокладками. Верхняя крышка выполнена в виде наклонного дождевого щитка и оснащена подъемными рым-болтами для удобного подъема на открытом воздухе.

Упаковка, доставка и послепродажное обслуживание

Способ упаковки

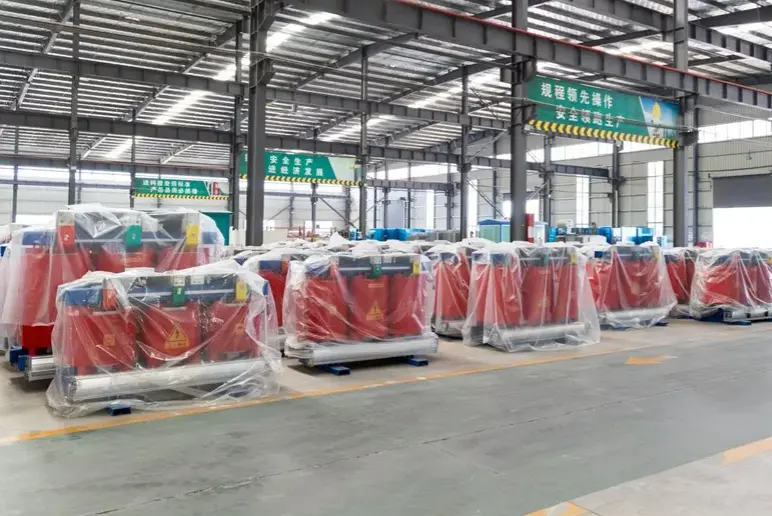

1. Корпус трансформатора обернут влагонепроницаемой полиэтиленовой пленкой, внутри находится влагопоглотитель.

2. Упакованы в прочные деревянные ящики или фанерные коробки, не подвергающиеся фумигации (соответствующие экспортным стандартам), окруженные пеной высокой плотности или наполненными воздухом мешками для амортизации.

3. Такие этикетки, как «Влагостойкий», «Хрупкий» и «Таким образом вверх», прикреплены к внешней стороне коробки.

Способ доставки

1. Внутренние перевозки: специальный логистический грузовик (небольшая вместимость может быть отправлена ​​через Deppon/SF Express для тяжелых грузов).

2. Экспорт: Организация морской, железнодорожной или воздушной перевозки, включая таможенную документацию.

Послепродажное обслуживание

1. Гарантийный срок: 12 месяцев с даты получения.

2. Бесплатный ремонт или замена производственных дефектов в течение гарантийного срока.

Часто задаваемые вопросы (Вопросы и ответы)

Вопрос 1: Не является ли этот трансформатор сухого типа с воздушной изоляцией и наружной изоляцией более склонным к перегреву и перегоранию по сравнению с обычным масляным трансформатором?

О: Совсем наоборот. Хотя воздух имеет более низкую теплопроводность, чем масло, в нашем продукте используется изоляция класса H (рассчитанная на 180°C) и процесс вакуумной пропитки VPI. Тепло от обмоток эффективно отводится и рассеивается через корпус. При той же производительности наша конструкция имеет больший запас по повышению температуры, что снижает вероятность возникновения сбоев из-за перегорания, вызванных утечкой масла и последующим низким уровнем масла в традиционных агрегатах. НашТрансформатор сухого типа с воздушной изоляцией и наружной изоляциейработает при температуре горячих точек значительно ниже предела изоляции даже при полной нагрузке и температуре наружного воздуха 40°C.

Вопрос 2: Не попадет ли дождевая вода через охлаждающие жалюзи в дождливые дни на улице и не вызовет ли короткое замыкание внутри?

О: Нет. Степень защиты нашего корпуса — IP54. Жалюзи имеют внутренний канал в форме лабиринта и экран из металлической сетки. Испытания показывают, что даже при прямом распылении спереди при интенсивности дождя 10 мм в минуту внутренняя часть остается абсолютно сухой. Во всех портах ввода кабеля используются герметичные сальники взрывозащитного класса, полностью блокирующие путь проникновения влаги.

Таблица технических характеристик
