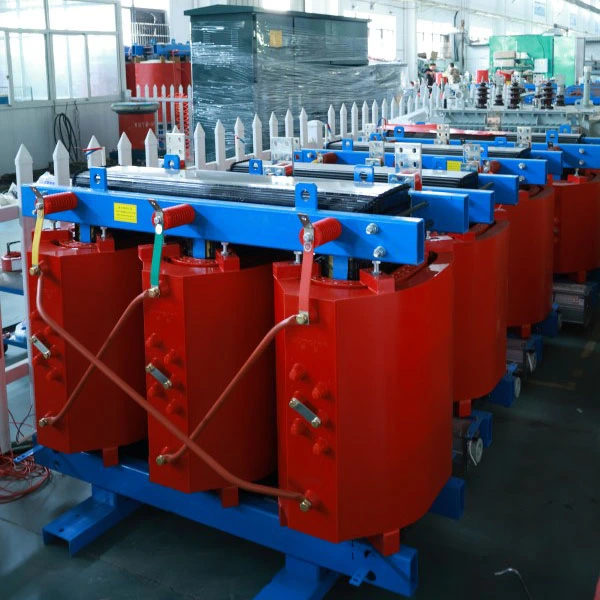

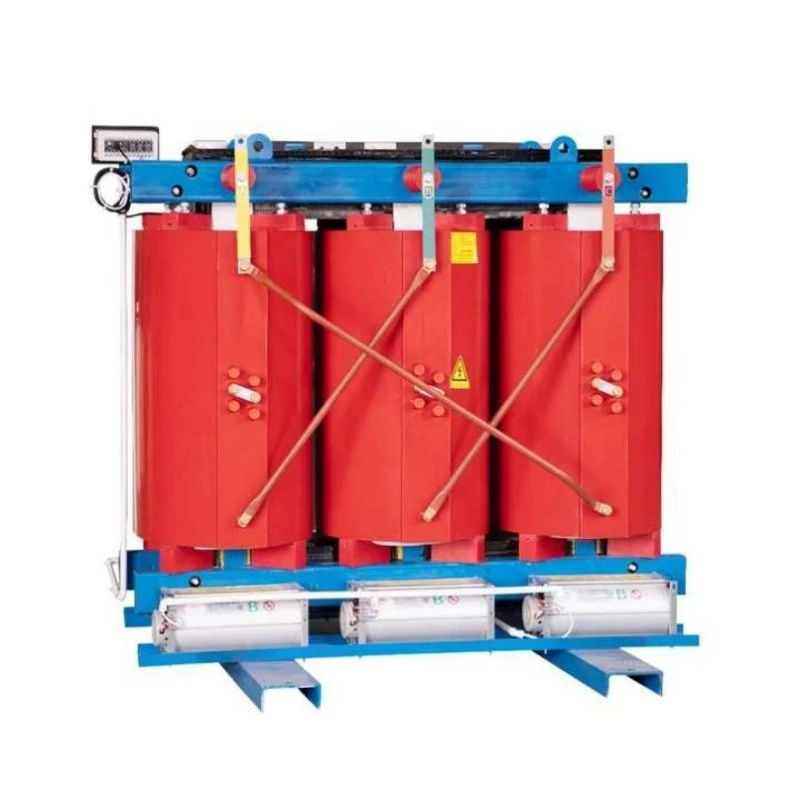

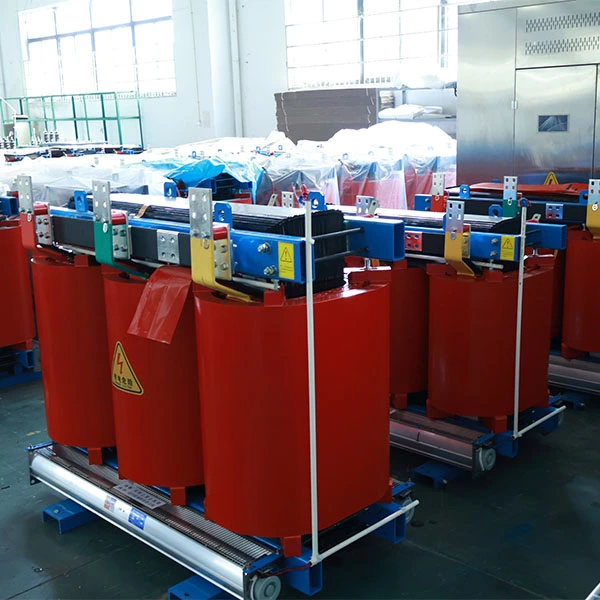

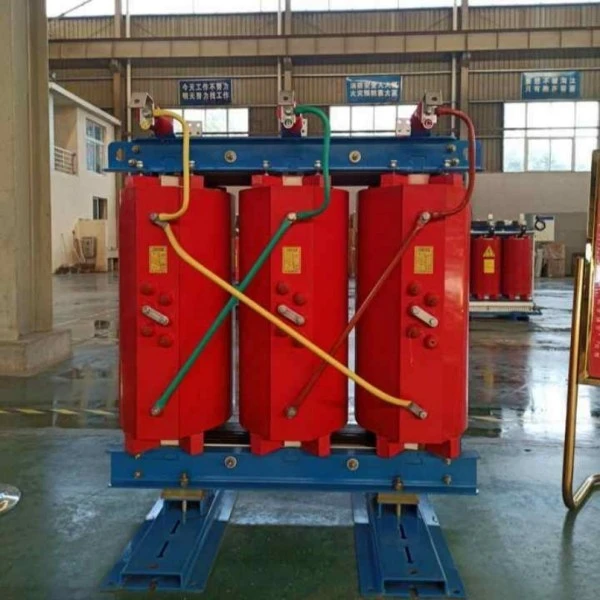

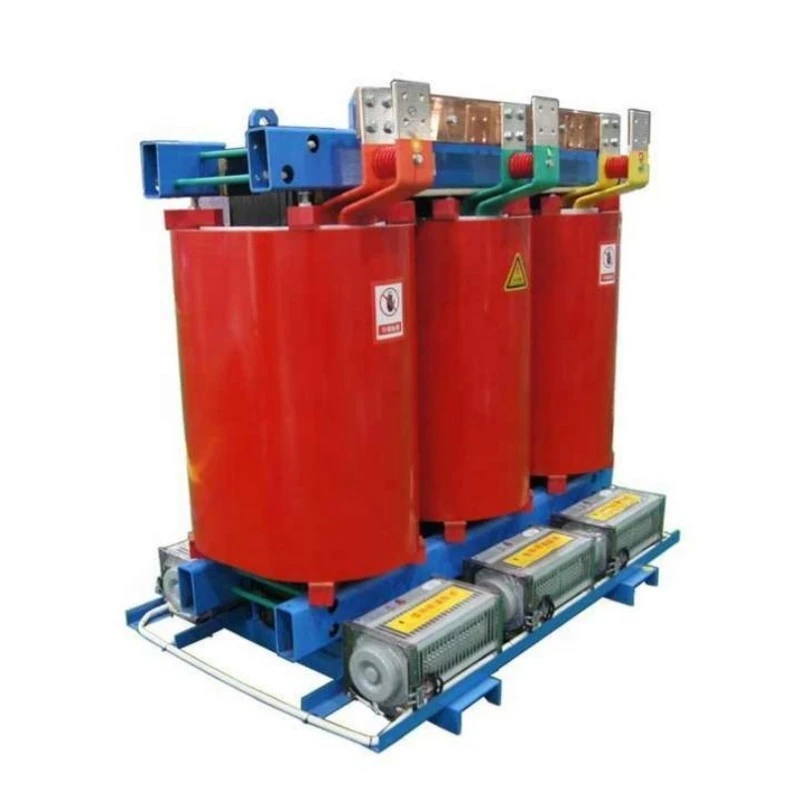

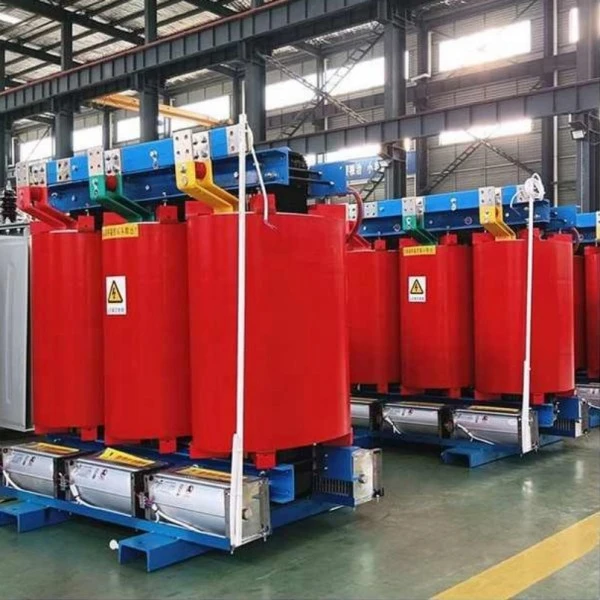

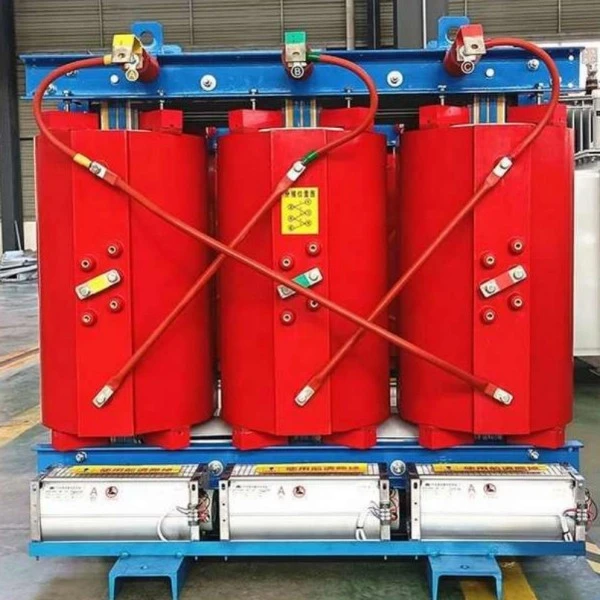

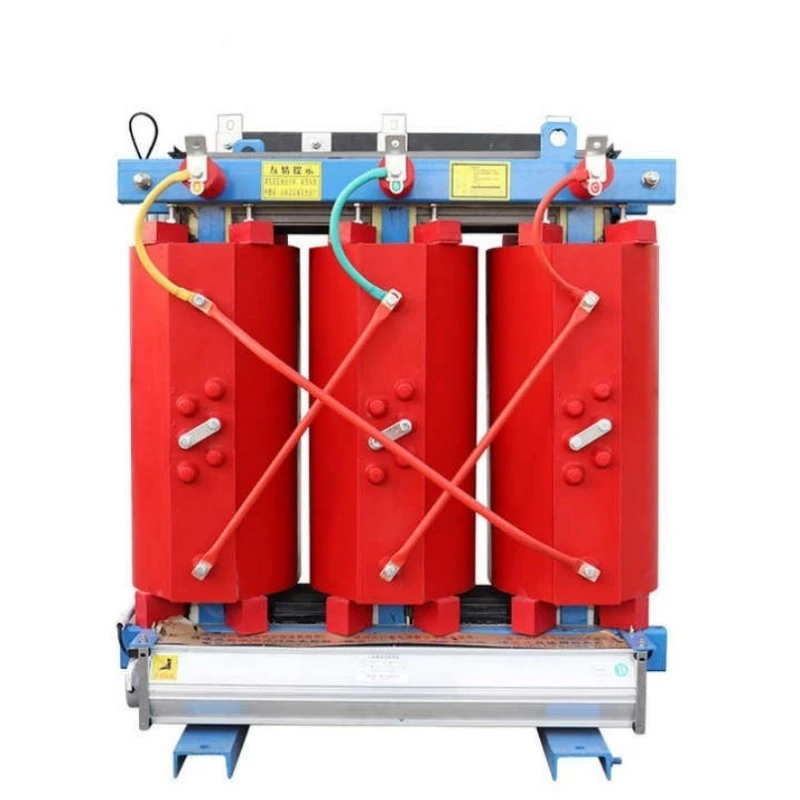

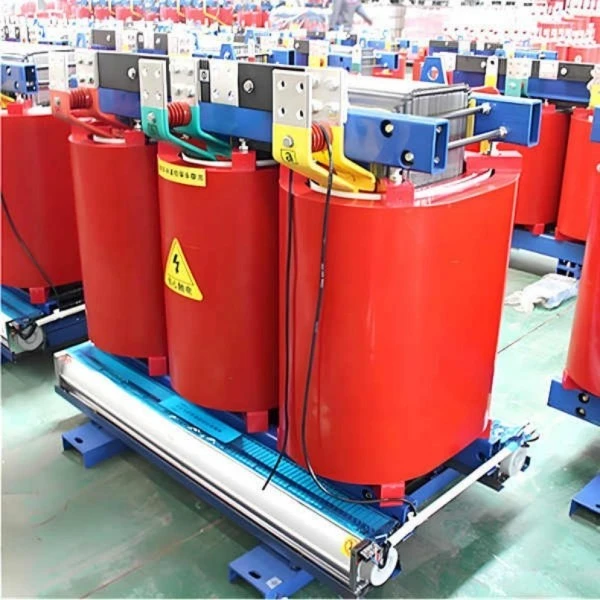

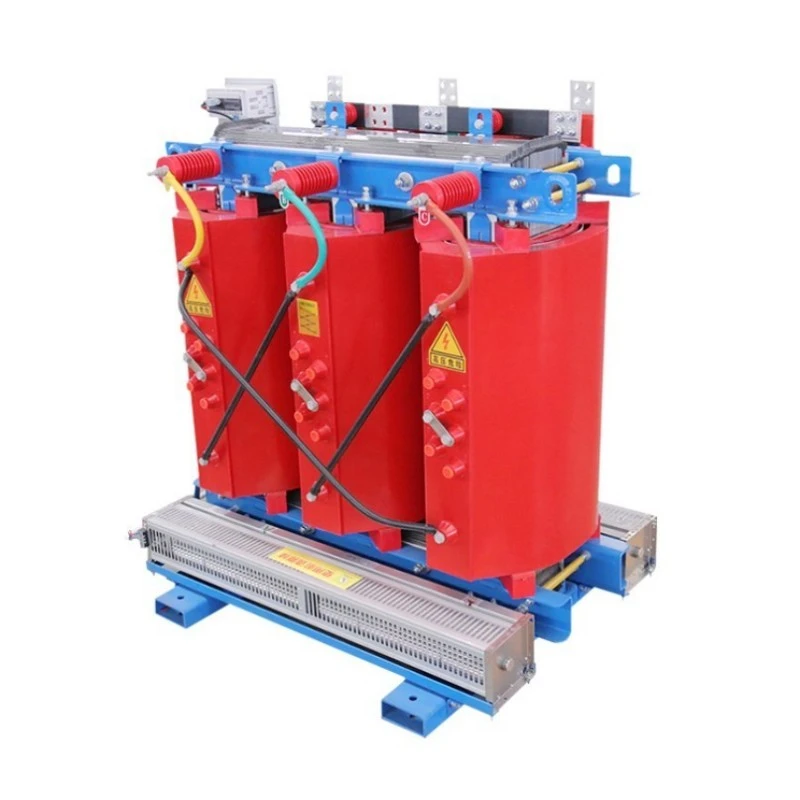

Трансформатор сухого типа, установленный на медной обмотке

Что это за оборудование?

Трансформатор сухого типа, монтируемый на медной обмотке, представляет собой трехфазный трансформатор сухого типа с литой изоляцией, специально разработанный для наружной установки на площадке. Он понижает среднее напряжение (обычно 10–35 кВ) до низкого напряжения (400/380 В) для безопасного распределения в жилых районах, коммерческих центрах, промышленных парках и проектах возобновляемой энергетики.

В отличие от традиционныхмасляные трансформаторы, в этом изделии не используется изоляционное масло. Вместо этого здесь используется твердая изоляция из эпоксидной смолы в сочетании с естественным или принудительным воздушным охлаждением. Обмотки полностью изготовлены из меди с высокой проводимостью, что обеспечивает меньшие резистивные потери, лучшую перегрузочную способность и более длительный срок службы. Корпус, монтируемый на подставке, позволяет осуществлять прямую установку на уровне земли без необходимости строительства отдельного здания подстанции, что значительно экономит затраты на гражданское строительство и пространство.

Описание продукта

Трансформатор сухого типа Lugao с медной обмоткой разработан для обеспечения надежности, эффективности и безопасности в наружных распределительных сетях. Этот трансформатор мощностью от 50 кВА до 2500 кВА со стандартным напряжением 10 кВ/0,4 кВ (с возможностью настройки до 6 кВ, 20 кВ или 35 кВ) соответствует стандартам энергоэффективности GB 20052-2020 уровня 2, а некоторые модели приближаются к уровню 1.

Ключевые электрические характеристики включают потери холостого хода до 37 % ниже, чем у обычных сухих трансформаторов, потери при нагрузке снижены до 30 %, частичный разряд ≤5 пКл и уровень шума ≤55 дБ на расстоянии 1 метр. Медные обмотки обеспечивают превосходную теплопроводность и механическую прочность, что значительно повышает устойчивость к короткому замыканию.

Устройство помещено в устойчивый к атмосферным воздействиям запираемый корпус со степенью защиты IP23 или выше, защищающий от дождя, пыли и вандализма. Интеллектуальная система контроля температуры с датчиками PT100, вентиляторами с автоматическим запуском, сигнализацией о перегреве и связью RS485 входит в стандартную комплектацию.

Этот трансформатор сухого типа с 30-летним сроком службы и минимальными требованиями к техническому обслуживанию является идеальным выбором для коммунальных предприятий, EPC-подрядчиков и руководителей объектов, которым требуется безопасное, долговечное и энергосберегающее решение для распределения электроэнергии.

Параметр продукта (спецификация)

Особенности продукта и применение

Ключевые особенности

Цельномедные обмотки — более низкие резистивные потери, более высокая перегрузочная способность и лучшая устойчивость к короткому замыканию по сравнению с алюминиевыми.

Огнеупорность и взрывозащищенность – отливка из эпоксидной смолы, самозатухающая, отсутствие риска утечки масла.

Конструкция, монтируемая на подставке – установка на уровне земли, не требует строительства подстанции, экономия затрат на строительные работы на 40–60%.

Сверхнизкие потери – соответствует уровню энергоэффективности GB Level 2, значительно снижает годовые счета за электроэнергию.

Интеллектуальный мониторинг — датчики PT100, автоматический запуск вентилятора, сигнализация/отключение перегрева, RS485 к BAS.

Низкий уровень шума – ≤55 дБ, подходит для жилых и коммерческих помещений.

Не требует обслуживания – не требуется тестирование масла, сушка и движущиеся части.

Вопросы и ответы: объяснение особенностей продукта

Вопрос 1. Почему лучше выбирать трансформатор сухого типа, монтируемый на медной обмотке, а не масляный тип для наружного использования?

О: Масляные трансформаторы представляют опасность возгорания и утечки, особенно в жилых или экологически чувствительных зонах. Трансформатор сухого типа, монтируемый на медную обмотку, не использует масло, поэтому риск распространения пожара или загрязнения земли нулевой. Кроме того, медные обмотки обеспечивают лучшую теплопроводность и механическую прочность, обеспечивая надежную работу даже при пиковых летних нагрузках. Многие муниципалитеты теперь требуют использования трансформаторов сухого типа для новых наружных установок из-за более строгих норм пожарной безопасности.

Вопрос 2: Действительно ли медная обмотка стоит дополнительных затрат по сравнению с алюминиевой?

А: Абсолютно. Хотя первоначальная стоимость трансформатора сухого типа с медной обмоткой примерно на 15–20% выше, чем у трансформатора с алюминиевой обмоткой, общая стоимость жизненного цикла значительно ниже. Медь имеет на 40 % более высокую проводимость, что означает меньшие потери при нагрузке и снижение счетов за электроэнергию. Медь также имеет более высокую прочность на разрыв, поэтому трансформатор лучше выдерживает силы короткого замыкания. В течение 30-летнего срока службы одна только экономия энергии легко оправдывает инвестиции.

В3: Может ли этот трансформатор выдерживать высокую влажность и сезон дождей, особенно в южных регионах?

А: Да. В нашем трансформаторе сухого типа с медной обмоточной подушкой используется процесс вакуумного литья, при котором эпоксидная смола полностью герметизирует медные обмотки, образуя герметичный изоляционный слой. Сердечник и хомуты проходят антикоррозионную обработку. Трансформатор со степенью защиты IP23 нормально работает при относительной влажности 100%. Никакой сушки перед повторным запуском после длительного простоя не требуется.

Вопрос 4: Что произойдет, если трансформатор перегрузится во время летних пиков?

О: При естественном охлаждении (AN) он работает непрерывно при 100% нагрузке. При принудительном воздушном охлаждении (AF) производительность увеличивается на 40–50%. Медные обмотки выдерживают 150% номинальную нагрузку в течение 2 часов. Эта способность к перегрузке обеспечивает непрерывность электропитания во время критических событий.

В5: Каков срок гарантии и на что она распространяется?

О: Стандартная гарантия составляет 12 месяцев с момента поставки и покрывает все производственные дефекты. Контракт на платное обслуживание может продлить гарантию до 36 или 60 месяцев. Техническая поддержка бесплатна на всю жизнь.

Детали производства

Основной материал и производственный процесс

Сердечник каждого трансформатора сухого типа, монтируемого на медную обмотку, изготовлен из высокопроницаемой холоднокатаной кремниевой стали с ориентированной зернистой структурой и ступенчатыми соединениями внахлест для минимизации тока холостого хода и паразитных потерь. Сердечник подвергается точной резке и автоматически укладывается друг на друга, чтобы обеспечить равномерные магнитные пути.

Структура обмотки – вся медь

В обмотках как высокого, так и низкого напряжения используются проводники из бескислородной меди. Обмотки низкого напряжения имеют конфигурацию обмотки из фольги с однородной межслойной изоляцией, что значительно повышает устойчивость к короткому замыканию. Превосходная теплопроводность меди также помогает более эффективно рассеивать тепло, снижая температуру в горячих точках.

Система изоляции – вакуумное литье эпоксидной смолы

Обмотки отлиты в вакууме из высококачественной эпоксидной смолы, что исключает пустоты и обеспечивает частичный разряд ≤5 пКл. Эта твердая изоляционная система является огнестойкой, влагостойкой и химически стабильной. Никакое изоляционное масло не используется, что делает трансформатор безопасным для установки внутри и снаружи на подставке.

Корпус и конструкция, монтируемая на подставке

The трансформаторпомещен в прочный запираемый стальной корпус с атмосферостойким порошковым покрытием. Стандартная защита — IP23 (дождь и пыль), опционально — IP34 или IP54 для суровых условий эксплуатации. Основание предназначено для непосредственного монтажа на бетонную площадку с вводом кабеля снизу. Подъемные проушины и клеммы заземления входят в стандартную комплектацию.

Гарантия качества и тестирования

Каждый трансформатор сухого типа, монтируемый на медную обмотку, перед поставкой проходит комплексные типовые и плановые испытания, в том числе:

1. Испытания на потерю холостого хода и потерю нагрузки.

2. Проверка импеданса короткого замыкания

3. Испытание на индуцированное перенапряжение.

4. Измерение частичного разряда (≤5 пКл)

5. Испытание грозовым импульсом

6. Испытание на повышение температуры

7. Все ключевые показатели эффективности превышают требования GB и IEC.

Сертификаты

1. Система менеджмента качества ISO 9001:2015.

2. Сертифицированный CE

3. Введите отчеты испытаний независимых лабораторий.
