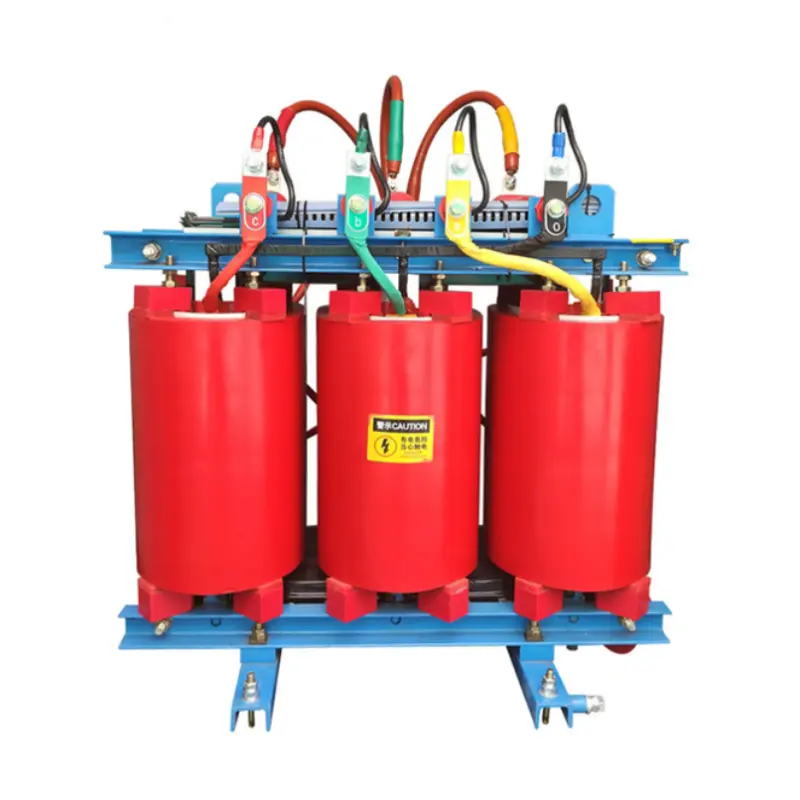

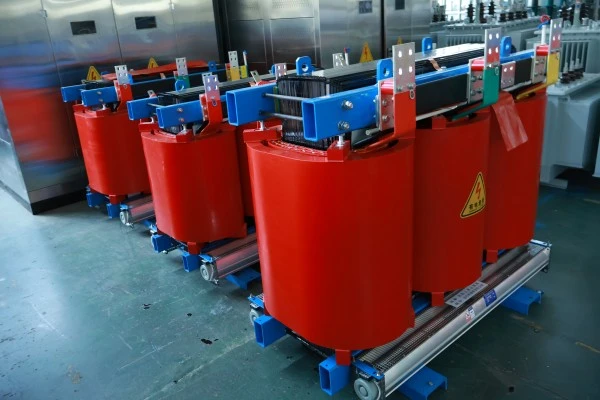

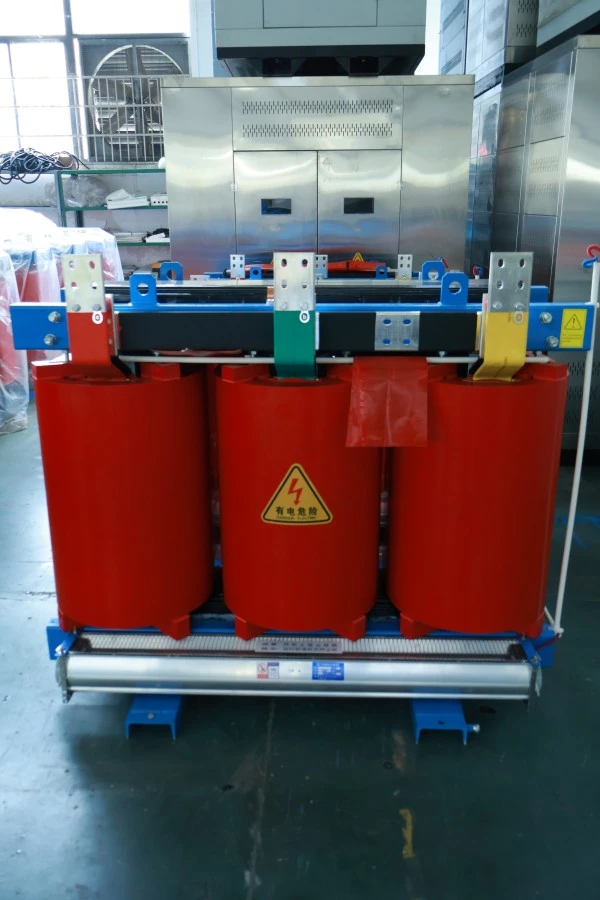

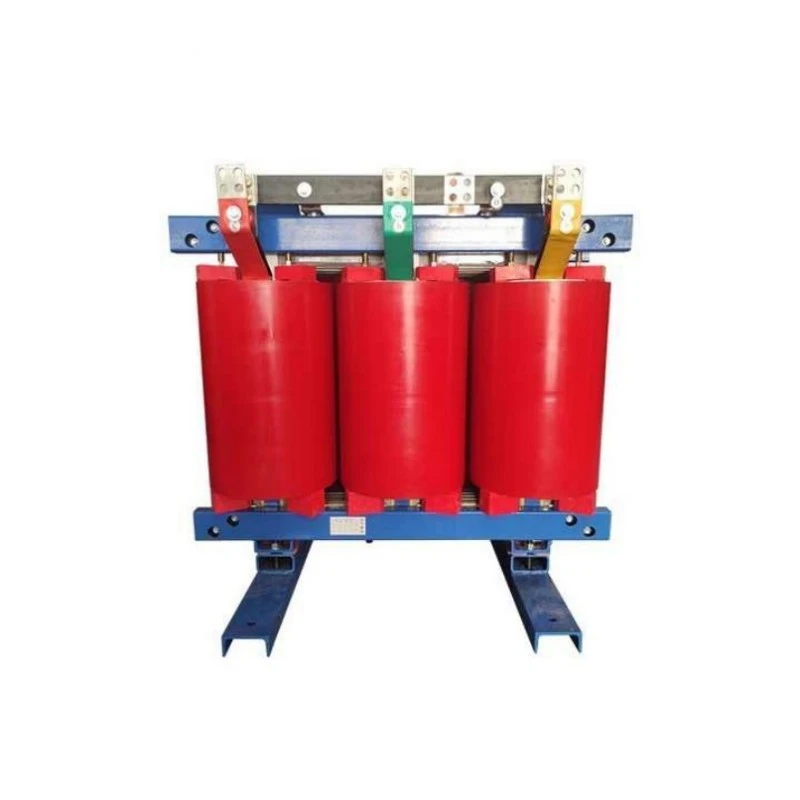

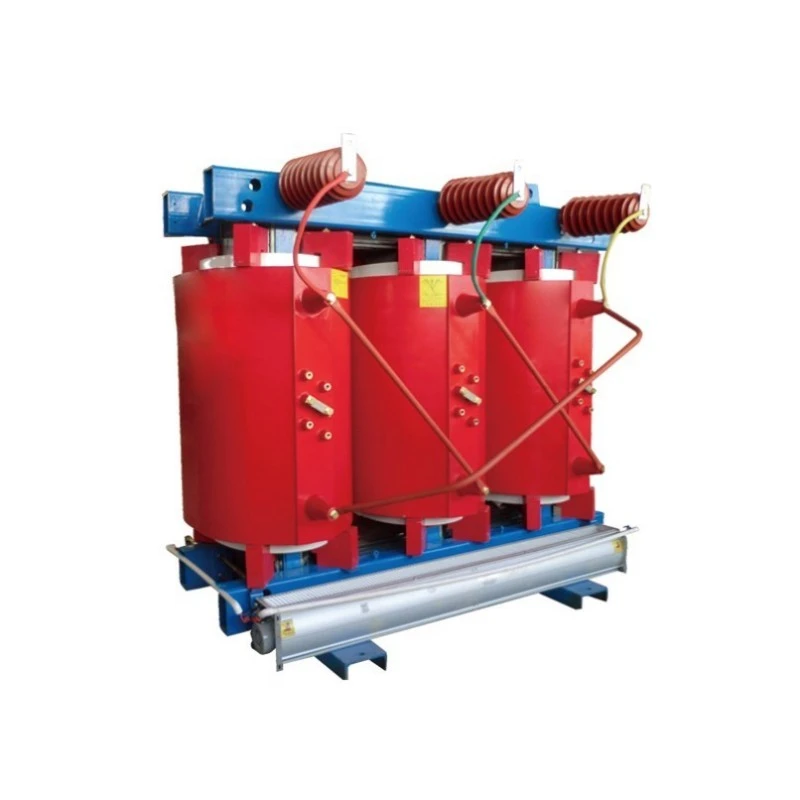

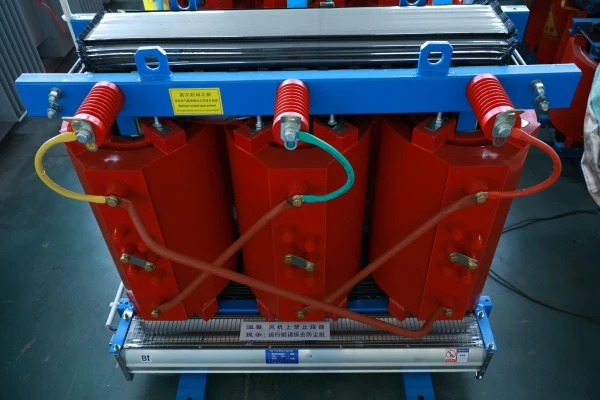

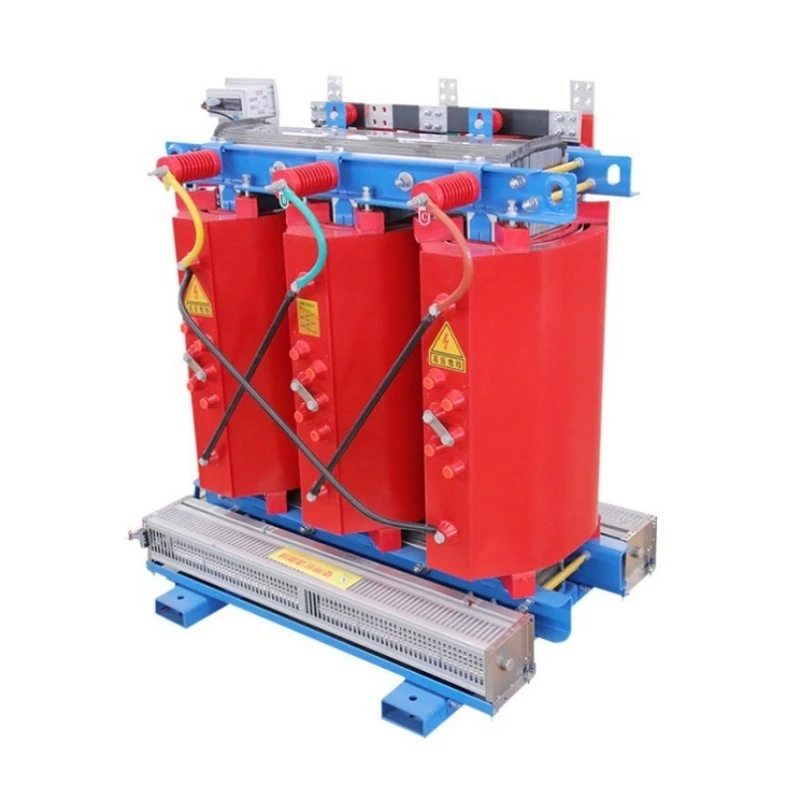

SCB13 Силовой трансформатор сухого типа с медной обмоткой

Что это такое?

Серия SCB13 представляет собой трехфазный преобразователь с медной обмоткой и изоляцией из литой смолы.силовой трансформатор сухого типа. В обозначении «SC» означает литая смола (вакуумное литье из эпоксидной смолы), «В» обозначает обмотки из фольги, а «13» обозначает уровень производительности, то есть значения потерь соответствуют требованиям энергоэффективности уровня 1 национального стандарта GB 20052-2020. Проводящим материалом жилы является бескислородная медь высокой чистоты, а не алюминий или алюминий, плакированный медью.

Что он делает?

1. Преобразование напряжения: Преобразует высокое напряжение (10 кВ, 35 кВ) в низкое напряжение (400 В, 690 В) или повышает его по мере необходимости, отвечая требованиям к напряжению различного оборудования.

2. Распределение электроэнергии. Являясь основным устройством распределительной системы, оно безопасно подает электроэнергию на различные нагрузки, такие как промышленные предприятия, коммерческие комплексы, высотные здания и ветряные электростанции.

3. Безопасный источник питания: благодаря твердой изоляции из негорючей эпоксидной смолы он не разбрызгивает масло и не возгорается даже в случае внутренних неисправностей, что делает его особенно подходящим для установки внутри помещений или в местах со строгими требованиями пожарной безопасности.

4. Тихая работа. Рабочий шум значительно ниже, чем у традиционных масляных трансформаторов, что делает его пригодным для жилых районов, больниц, офисных зданий и других чувствительных к шуму помещений.

Короче говоря, силовой трансформатор сухого типа с медной обмоткой SCB13 представляет собой современное устройство с распределительным сердечником, сочетающее в себе высокую энергоэффективность, полностью медный сердечник, низкий уровень шума и огнестойкую безопасность.

Преимущества продукта

По сравнению с обычными трансформаторами сухого типа этот продукт имеет пять основных преимуществ:

Цельномедные обмотки, отличная проводимость:Все обмотки высокого и низкого напряжения наматываются прямоугольным эмалированным медным стержнем из бескислородной меди или медной фольгой. Удельное сопротивление меди (около 0,0172 Ом·мм²/м) намного ниже, чем сопротивление алюминия (около 0,0283 Ом·мм²/м). Следовательно, медные обмотки одинакового сечения имеют меньшее сопротивление, меньшее тепловыделение и более высокий КПД преобразования мощности. Затраты на электроэнергию, сэкономленные при долгосрочной эксплуатации, намного превышают первоначальную разницу в инвестициях.

Энергоэффективность уровня 1, соответствующая Национальной стратегии двухуглеродного производства:Уровень потерь SCB13 строго соответствует национальным стандартам энергоэффективности уровня 1. Потери на холостом ходу примерно на 10% ниже, чем у SCB12, а потери на нагрузке более чем на 5% ниже. Для трансформатора мощностью 1000 кВА, работающего 8000 часов в год, это экономит более 10 000 юаней в год на затратах на электроэнергию, компенсируя разницу в цене по сравнению со стандартными трансформаторами в течение 3-5 лет.

Вакуумное литье эпоксидной смолы, надежная изоляция:Обмотки отливаются и отверждаются импортной эпоксидной смолой Huntsman (или аналогичного качества) под вакуумом, что полностью исключает пузырьки воздуха. Отвержденный изоляционный слой обладает высокой механической прочностью, термостойкостью, трещиностойкостью и защитой от влаги и грязи. Частичный разряд контролируется ниже 5 пКл, что намного превосходит национальные стандарты.

Высокая перегрузочная способность, адаптируется к переменным нагрузкам:При естественном охлаждении он может работать длительное время при перегрузке 10 %; при принудительном воздушном охлаждении (установлены вентиляторы) выходная мощность может увеличиться более чем на 120 % от номинального значения. При сезонных пиках нагрузки (например, при использовании кондиционера летом) немедленное увеличение мощности не требуется.

Влагостойкий и устойчивый к загрязнению, сильная адаптация к окружающей среде:Поверхность намотки, отлитая из эпоксидной смолы, гладкая, плотная и негигроскопичная. Даже после выключения в условиях относительной влажности 100 % он может запускаться сразу при полной нагрузке без предварительного подогрева. Особенно подходит для влажных или агрессивных сред, таких как подземные распределительные помещения, прибрежные районы с высоким содержанием солей и химические заводы.

Особенности продукта

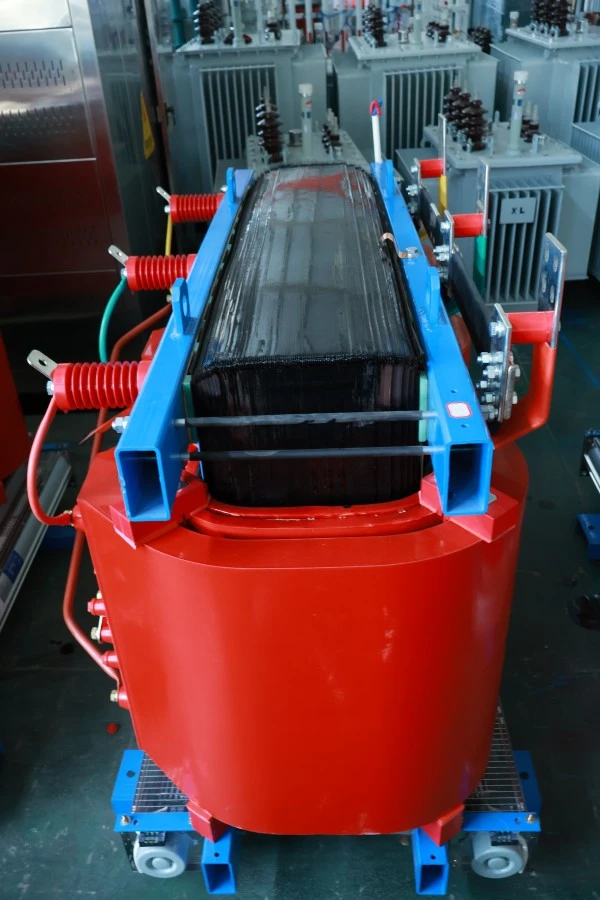

Основная структура: используется технология ламинирования со ступенчатым нахлестом под углом 45°, при этом сердечники и хомуты фиксируются высокопрочными стяжными ремнями или пластинами. Применение текстурированной кремнистой стали с высокой проницаемостью (марка B30R090 или выше) сводит к минимуму как гистерезис, так и потери на вихревые токи.

Обмотки низкого напряжения: намотаны медной фольгой, закрепленной на концах резиновыми концевыми кольцами. Ширина медной фольги равна высоте обмотки, обеспечивая равномерное осевое распределение ампер-витков и чрезвычайно высокую устойчивость к электромагнитным силам короткого замыкания. Для изоляции слоя используется предварительно пропитанный материал DMD.

Обмотки высокого напряжения: намотаны слоистыми сегментами с использованием прямоугольного эмалированного медного провода класса H с заливкой смолы между каждым слоем, образующей прочную композитную изоляцию из эпоксидной смолы, армированную стекловолокном. Отводы выведены из середины обмотки для улучшения распределения импульсного напряжения.

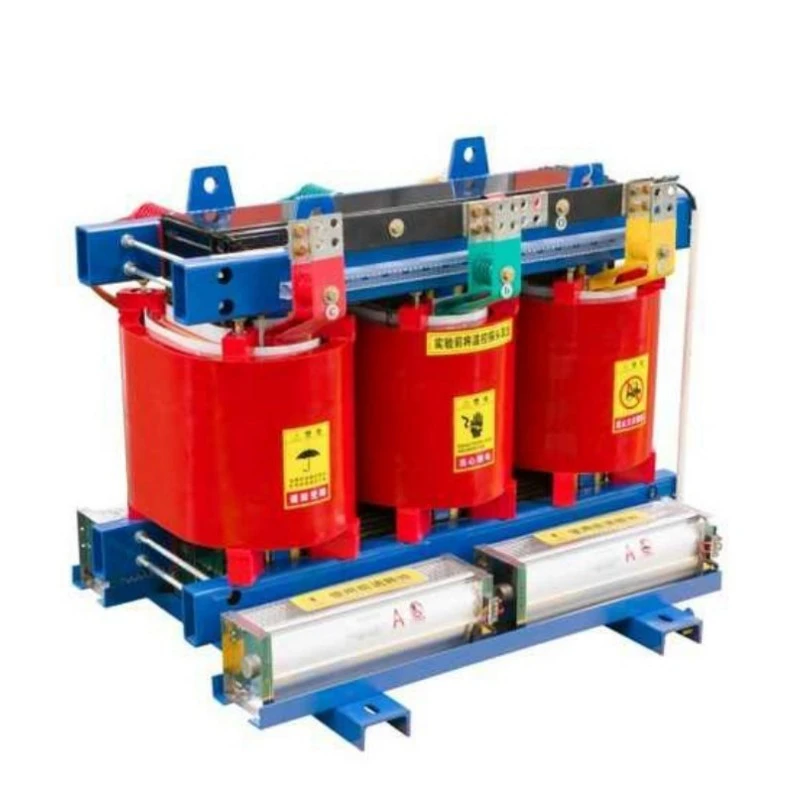

Система контроля и защиты температуры: каждая фазная обмотка имеет встроенные платиновые термометры сопротивления PT100 для мониторинга температуры в горячих точках в режиме реального времени. Сопутствующий интеллектуальный контроллер температуры оснащен цифровым дисплеем температуры теплообменника, сигнализацией о перегреве (регулируемая уставка), выходом отключения при перегреве и автоматическим запуском/остановкой вентилятора (если дополнительно установлено принудительное воздушное охлаждение).

Варианты корпуса: дополнительные корпуса со степенью защиты IP20 (твердые предметы), IP23 (вертикально капающая вода) или IP40 (мелкие частицы), изготовленные из нержавеющей стали, алюминиевого сплава или холоднокатаной стали с порошковым покрытием. В шкафах имеются вентиляционные отверстия и дверные замки с блокировкой.

Подключение и установка: На стороне высокого напряжения используются полностью экранированные/изоляционные кабельные клеммы из силиконовой резины или обычные клеммы; На стороне низкого напряжения используются медные луженые шины. Дно трансформатора оснащено стальным швеллерным основанием и роликами для удобства позиционирования и перемещения.

Применение продукта

Силовой трансформатор сухого типа SCB13 с медной обмоткой идеально подходит для следующих сценариев:

Высотные здания и коммерческие центры: устанавливаются в подвалах или в распределительных помещениях на этажах оборудования, питают лифты, системы отопления, вентиляции и кондиционирования, освещения и противопожарной защиты. Его негорючие характеристики соответствуют строительным нормам пожарной безопасности, а низкий уровень шума не беспокоит жителей верхних этажей.

Промышленные и горнодобывающие предприятия: Системы распределения электроэнергии на автомобильных заводах, заводах по производству электронных компонентов и в мастерских точной механической обработки. Полностью медные обмотки выдерживают скачки тока при частых пусках и остановках двигателя, обеспечивая хорошую стабильность напряжения.

Возобновляемая энергия: подключение к повышающей сети для распределенных фотоэлектрических электростанций, вспомогательные силовые трансформаторы для ветряных электростанций, изолирующие трансформаторы для систем хранения энергии. Высокая энергоэффективность снижает потери при преобразовании мощности.

Транспортная инфраструктура: трансформаторы для станций метрополитена, источники питания для сигнальных зданий высокоскоростных железных дорог, распределительные центры терминалов аэропортов, береговые энергосистемы портов. Влагостойкость и устойчивость к короткому замыканию отвечают высоким требованиям надежности железнодорожного транспорта.

Центры обработки данных и базовые станции связи: обеспечение чистого и стабильного питания для серверов, коммутаторов и систем ИБП. Тихая работа (обычно ниже 55 дБ) не беспокоит персонал центра обработки данных.

Детали производства

Процесс намотки медной фольги низкого напряжения

Обмотки низкого напряжения наматываются медной фольгой полной ширины на специализированных машинах для намотки фольги. Края медной фольги закруглены для предотвращения коронного разряда. При каждом витке изоляционная бумага, предварительно пропитанная DMD, автоматически помещается между слоями, а онлайн-контроль натяжения обеспечивает плотную намотку медной фольги. После завершения намотки вся сборка помещается в форму для вакуумного литья эпоксидной смолы, образуя монолитную, лишенную пустот структуру. Этот процесс повышает устойчивость обмоток низкого напряжения к короткому замыканию более чем на 30% по сравнению с конструкциями с проволочной обмоткой.

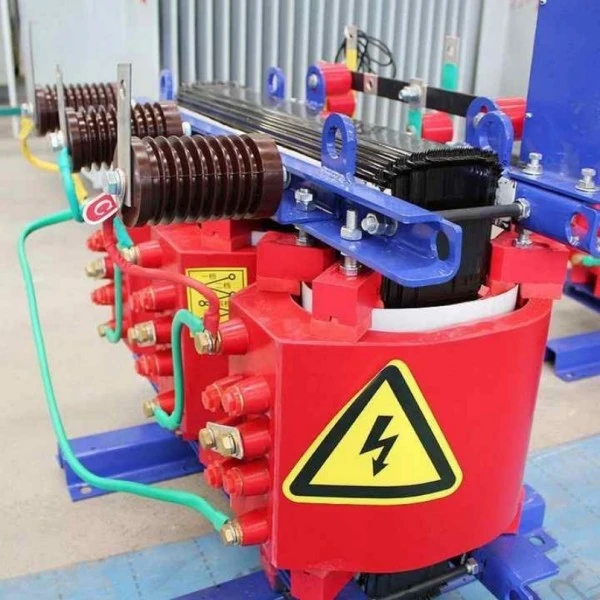

Сегментированная многослойная обмотка высокого напряжения

Обмотки высокого напряжения делятся на 4-6 сегментов (блинов), причем каждый сегмент дополнительно делится на 2-4 слоя. Воздуховоды (или воздушные каналы) между сегментами улучшают отвод тепла, а наслоение снижает межслоевое напряжение. Отводы берутся из определенных витков определенных сегментов и отмечаются выводами разного цвета. Во всех соединениях используется аргонодуговая сварка или сварка холодным давлением, чтобы обеспечить минимальное контактное сопротивление.

Основная обработка шумоподавления

После завершения ламинирования сердечника весь сердечник пропитывается в вакууме под давлением специально разработанным шумопоглощающим изоляционным лаком, гасящим микровибрации между листами кремнистой стали, а также между листами и зажимными деталями. Между сердечником и обмотками, а также между обмотками и деталями зажима размещены высокотемпературные подушки из силиконовой резины. Благодаря такой обработке шум холостого хода можно поддерживать на уровне ниже 55 дБ (для 315 кВА и ниже), что сравнимо с шумом бытового холодильника.

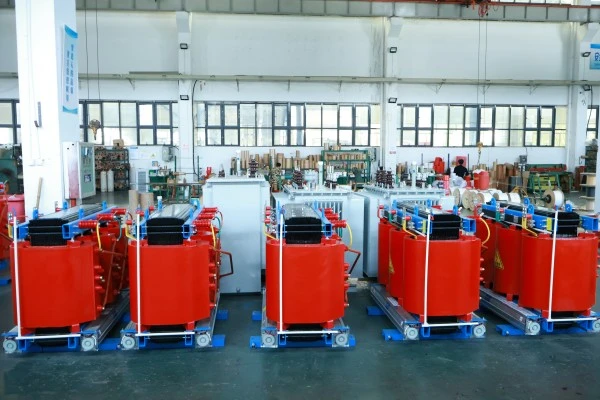

Комплексные заводские испытания

Каждый силовой трансформатор сухого типа SCB13 с медной обмоткой перед отправкой с завода проходит следующие испытания: измерение сопротивления обмотки; измерение коэффициента трансформации и проверка группы векторов; измерение импеданса короткого замыкания и потерь нагрузки; измерение тока холостого хода и потерь холостого хода; измерение сопротивления изоляции и коэффициента диэлектрических потерь; испытание на выдержку приложенного напряжения; испытание на устойчивость к наведенному напряжению; измерение частичных разрядов. Данные испытаний автоматически записываются, а отчет о заводских испытаниях предоставляется вместе с поставкой.

Параметр продукта (спецификация)

Упаковка и послепродажное обслуживание

Способ упаковки

1. Корпус трансформатора обернут водонепроницаемой полиэтиленовой пленкой, критические зоны покрыты мягкой защитной прокладкой.

2. Упакованы в прочные фанерные ящики экспортного качества с днищем поддона для транспортировки вилочным погрузчиком.

3. Внутренняя часть ящиков заполнена пенополиуретаном или прокладкой из сотового картона для предотвращения повреждений при транспортировке.

4. Четкая маркировка снаружи: центр тяжести, точки подъема, влагонепроницаемость, не опрокидываться.

Послепродажное обслуживание

1. Срок бесплатной гарантии: 12 месяцев с даты отгрузки.

2. Любая неисправность, вызванная дефектами конструкции, материала или производства в течение гарантийного срока, будет бесплатно отремонтирована или заменена нашей компанией (включая разумные транспортные расходы).
