Why Oil Immersed Transformer Is the Workhorse of Utility-Scale Power Grids?

В центре каждого современного города, промышленного комплекса и региональной энергосети находится тихое, гудящее присутствие, которое делает возможной современную жизнь. Этомасляный трансформатор— устройство, настолько важное для работы электрической сети, что его повсеместное распространение сделало его почти невидимым для общественности. Однако без этих «рабочих лошадок» передача электроэнергии от электростанции к вашему дому была бы невозможной задачей. Масляный трансформатор выполняет простую, но важную функцию: повышает напряжение для эффективной передачи на большие расстояния и понижает его для безопасного потребления. Но за простотой его функций скрывается необычайная инженерия, необходимая для того, чтобы сделать его надежным, эффективным и долговечным на протяжении десятилетий.

В энергосистемах коммунального хозяйства используются масляные трансформаторы по ряду веских причин: они обеспечивают превосходную надежность, эффективное управление температурным режимом, отличную диэлектрическую прочность и проверенный опыт долговечности. В отличие от трансформаторов сухого типа, которые ограничены по напряжению и мощности, масляные трансформаторы могут выдерживать огромные уровни мощности, необходимые для сети. Их масло служит двойной цели: оно является одновременно электрическим изолятором и охлаждающей жидкостью, обеспечивая работу трансформатора на полную мощность без перегрева. В этой статье будут рассмотрены технические и экономические факторы, которые делают масляный трансформатор бесспорной рабочей лошадкой в ​​энергосистемах общего масштаба, проанализированы его конструкция, системы охлаждения, надежность и экономика жизненного цикла.

Оглавление

• 1. Что такое масляный трансформатор и как он работает?
• 2. Почему масляное охлаждение лучше всего подходит для мощных устройств?
• 3. Что делает масляные трансформаторы исключительно надежными?
• 4. Как масляный трансформатор обеспечивает срок службы 30–40 лет?
• 5. Каковы экономические преимущества масляных трансформаторов?
• 6. Часто задаваемые вопросы (FAQ)
• 7. Заключение

1. Что такое масляный трансформатор и как он работает?

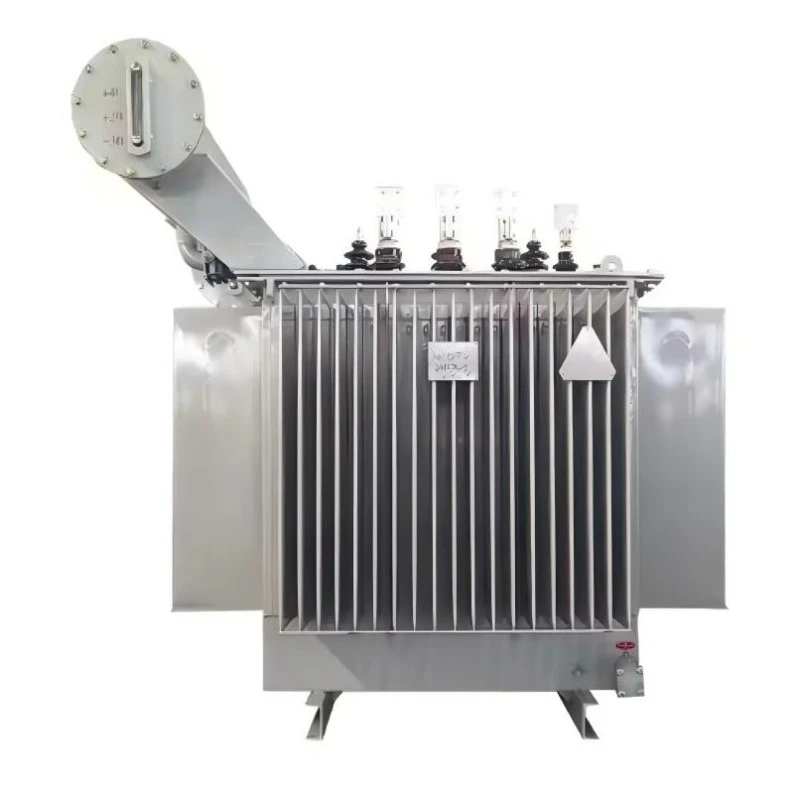

Масляный трансформатор — это тип трансформатора, в котором сердечник и обмотки погружены в резервуар, наполненный трансформаторным маслом. Масло представляет собой специально разработанное минеральное масло, которое является одновременно электрическим изолятором и охлаждающей средой. Трансформатор работает по принципу электромагнитной индукции: переменный ток в первичной обмотке создает изменяющийся магнитный поток в сердечнике, который индуцирует напряжение во вторичной обмотке. Коэффициент напряжения определяется соотношением витков между первичной и вторичной обмотками. В типичной электросети повышающий трансформатор повышает напряжение с уровня генератора (обычно 11–22 кВ) до уровней передачи (от 115 до 765 кВ), а понижающий трансформатор снижает напряжение с уровней передачи до уровней распределения (от 4 кВ до 35 кВ).

Роль масла в трансформаторе двоякая. Во-первых, он обеспечивает электрическую изоляцию между обмотками и баком, предотвращая электрический пробой. Высокая диэлектрическая прочность масла позволяет сделать трансформатор более компактным, чем если бы он был с воздушной изоляцией. Во-вторых, масло действует как охлаждающая жидкость. Во время работы трансформатора в сердечнике и обмотках выделяется тепло из-за потерь I²R (потери в меди), а также потерь на гистерезис и вихревые токи (потери в железе). Масло поглощает это тепло и циркулирует, передавая его стенкам резервуара, где оно рассеивается в окружающий воздух. Этот эффект охлаждения необходим для того, чтобы трансформатор работал на полную номинальную мощность без перегрева.

Масляный трансформатор является доминирующей технологией для высоковольтных и мощных устройств. ВЛугао Пауэр Ко., Лтд., мы производим масляные трансформаторы, соответствующие самым строгим международным стандартам. Типичные компоненты масляного трансформатора включают в себя: сердечник (обычно изготовленный из кремнистой стали с ориентированной структурой), обмотки (обычно медные или алюминиевые), масляный бак, втулки (для подключения обмоток к внешней цепи), расширительный бак (расширительный бак для расширения масла), сапун (для входа и выхода воздуха из расширителя) и систему охлаждения (радиаторы или вентиляторы). Проектирование и конструкция этих компонентов имеют решающее значение для производительности и долговечности трансформатора. Наш завод десятилетиями совершенствовал эти элементы конструкции, гарантируя, что наш масляный трансформатор обеспечивает надежную работу в самых требовательных сетевых приложениях.

2. Почему масляное охлаждение лучше всего подходит для мощных устройств?

Система охлаждения трансформатора имеет решающее значение для его работы. Поскольку трансформатор преобразует электрическую энергию, ее часть теряется в виде тепла. Это тепло необходимо отводить, чтобы предотвратить превышение температуры трансформатора расчетных пределов. В масляном трансформаторе масло служит основной охлаждающей средой. Превосходная теплопроводность и удельная теплоемкость масла позволяют ему эффективно поглощать и отводить тепло от сердечника и обмоток. Процесс охлаждения осуществляется за счет естественной конвекции: по мере нагревания масло становится менее плотным и поднимается вверх, а более холодное масло опускается и занимает его место. Это создает естественную циркуляцию, которая распределяет тепло по всему трансформатору.

Для масляных трансформаторов используются несколько типов систем охлаждения:

• ОНАН (Масло Натуральное, Воздух Натуральное):Это самый простой тип охлаждения, основанный на естественной конвекции масла и естественной конвекции воздуха над поверхностью резервуара. Тепло передается от масла к стенкам резервуара, а затем к окружающему воздуху. Охлаждение ONAN подходит для трансформаторов меньшего размера.
• ONAF (Oil Natural, Air Forced):В этой системе используются вентиляторы, которые нагнетают воздух над поверхностью резервуара и радиаторами, увеличивая скорость теплопередачи. Охлаждение ONAF используется для более крупных трансформаторов и может увеличить мощность трансформатора до 33%.
• OFAF (Oil Forced, Air Forced):В этой системе используются масляные насосы для циркуляции масла через радиаторы и вентиляторы, нагнетающие воздух через радиаторы. Охлаждение OFAF используется для самых больших трансформаторов, обеспечивая максимальную охлаждающую способность.
• ODAF (Управление нефтью, ВВС):Это самая совершенная система охлаждения, в которой масло подается насосами через обмотки, обеспечивая максимально эффективное охлаждение. Охлаждение ODAF используется для самых больших и тяжелонагруженных трансформаторов.

Выбор системы охлаждения зависит от мощности трансформатора, температуры окружающей среды и профиля нагрузки. Эффективность системы охлаждения является решающим фактором, определяющим мощность трансформатора и его способность выдерживать перегрузки. Трансформатор с высокоэффективной системой охлаждения может работать при более высоком коэффициенте нагрузки, не выходя за температурные пределы. В Lugao Power Co.,Ltd. мы проектируем наш масляный трансформатор с системами охлаждения, оптимизированными для конкретного применения, гарантируя, что трансформатор сможет выдавать полную номинальную мощность в самых сложных условиях.

В следующей таблице приведены основные характеристики различных систем охлаждения:

Способность масла эффективно отводить тепло от сердечника и обмоток трансформатора является одной из ключевых причин, почему масляный трансформатор является предпочтительным выбором для применения в коммунальных предприятиях. Масло также действует как демпфирующая среда, поглощая механическую вибрацию и снижая шум.

3. Что делает масляные трансформаторы исключительно надежными?

Надежность масляного трансформатора является краеугольным камнем его доминирования в энергосистеме. Отказ трансформатора является катастрофическим событием, приводящим к отключению электроэнергии, дорогостоящему ремонту и потенциальным угрозам безопасности. Конструкция масляного трансформатора специально разработана для обеспечения максимальной надежности. Масло обеспечивает чистую инертную среду для обмоток, защищая их от влаги, пыли и других загрязнений. Масло также действует как система раннего предупреждения: анализ растворенного газа (DGA) масла может обнаружить зарождающиеся неисправности, что позволяет провести профилактическое обслуживание до того, как произойдет сбой.

Несколько ключевых конструктивных особенностей способствуют надежности масляного трансформатора:

• Прочная изоляция:Масло обеспечивает высокую диэлектрическую прочность, предотвращая электрический пробой между обмотками. Бумажная изоляция обмоток также пропитана маслом, повышающим ее диэлектрическую прочность. Комбинация бумажной и масляной изоляции известна как система изоляции «бумага-масло» и является наиболее надежной системой изоляции для высоковольтных трансформаторов.
• Герметичная конструкция:Бак трансформатора герметизирован, чтобы предотвратить попадание влаги и кислорода, которые могут разрушить масляную и бумажную изоляцию. Расширительный бак (расширительный бак) соединен с основным баком и частично заполнен маслом, обеспечивая герметичную среду. Сапун позволяет воздуху входить и выходить из расширителя, но он содержит осушитель для удаления влаги из воздуха.
• Возможность перегрузки:Масляные трансформаторы обладают значительной перегрузочной способностью. Масло действует как тепловой буфер, поглощая тепло в периоды высокой нагрузки и выделяя его при уменьшении нагрузки. Это позволяет трансформатору выдерживать кратковременные перегрузки, не выходя за температурные пределы. Перегрузочная способность особенно важна в сети, где нагрузки могут изменяться непредсказуемо.
• Мониторинг состояния:Масло можно отобрать и проанализировать, чтобы оценить состояние трансформатора. Анализ растворенных газов (DGA) является наиболее важным методом мониторинга состояния. Газы, растворенные в масле, указывают на тип и серьезность любой неисправности. Регулярный мониторинг масла позволяет выявить потенциальные проблемы на ранней стадии, что позволяет принять корректирующие меры до того, как произойдет сбой.

Надежность масляного трансформатора доказана десятилетиями эксплуатации. Многие масляные трансформаторы находятся в эксплуатации более 40 лет и подвергаются лишь плановому техническому обслуживанию. Прочная конструкция трансформатора в сочетании с возможностью его обслуживания в полевых условиях делает его надежным активом для любой коммунальной службы. В Лугао мы разрабатываем масляный трансформатор, обеспечивающий высочайший уровень надежности. Наши трансформаторы изготавливаются из высококачественных материалов и проходят строгие испытания, включая диэлектрические испытания, испытания на короткое замыкание и тепловые испытания, чтобы гарантировать их надежную работу в любых условиях эксплуатации.

В таблице ниже показан типичный срок службы различных компонентов трансформатора и факторы, влияющие на их долговечность.

Надежность масляного трансформатора является прямым результатом его прочной конструкции, защитных свойств масла и возможности контроля его состояния. В совокупности эти факторы делают масляный трансформатор самой надежной технологией для энергетических сетей общего масштаба.

4. Как масляный трансформатор обеспечивает срок службы 30–40 лет?

Длительный срок службы масляного трансформатора является свидетельством его прочной конструкции и долговечности его компонентов. Хорошо спроектированный и правильно обслуживаемый масляный трансформатор может надежно работать от 30 до 40 лет, а в некоторых случаях и дольше. Ключом к этому долголетию является защита, обеспечиваемая маслом, и способность поддерживать состояние трансформатора на протяжении всего срока его службы. Двойная роль масла в качестве изолятора и охлаждающей жидкости в сочетании с герметичной конструкцией создает среду, которая защищает сердечник и обмотки от разрушительного воздействия влаги, кислорода и загрязнений.

Срок службы масляного трансформатора обычно определяется состоянием его системы изоляции, которая состоит из бумажной изоляции и масла. Бумажная изоляция со временем разрушается из-за термических, механических и химических воздействий. Скорость деградации определяется уравнением Аррениуса: срок службы изоляции уменьшается вдвое при каждом повышении рабочей температуры на 8–10°C. Поэтому контроль температуры трансформатора необходим для увеличения срока его службы. Система охлаждения масла имеет решающее значение для управления температурой. Масло рассеивает тепло, выделяемое сердечником и обмотками, поддерживая температуру изоляции в допустимых пределах.

Еще одним фактором, влияющим на срок службы масляного трансформатора, является состояние самого масла. Со временем масло может загрязниться влагой и кислородом. Влага снижает диэлектрическую прочность масла и ускоряет старение бумажной изоляции. Кислород вызывает окисление масла, образуя кислоты и осадок, которые могут еще больше ухудшить изоляцию. Регулярное тестирование масла необходимо для контроля его состояния. Фильтрация и обработка масла позволяют удалить влагу и загрязнения, восстанавливая свойства масла и продлевая срок службы трансформатора. Во многих случаях масло можно заменить полностью, вернув трансформатор до состояния, близкого к новому.

Помимо масла и изоляции, другие компоненты трансформатора также можно обслуживать или заменять, чтобы продлить срок его службы. Например, втулки, система охлаждения и переключатель ответвлений могут быть заменены или отремонтированы. Эта модульность позволяет значительно продлить срок службы трансформатора по сравнению с сроком службы его отдельных компонентов. В Лугао мы проектируем масляный трансформатор с учетом удобства обслуживания. Наши трансформаторы отличаются легким доступом к критическим компонентам и стандартными интерфейсами для замены деталей. Это гарантирует, что наши клиенты смогут эксплуатировать свои трансформаторы десятилетиями.

5. Каковы экономические преимущества масляных трансформаторов?

Хотя первоначальная стоимость масляного трансформатора выше, чем у сухого трансформатора, масляный трансформатор обеспечивает значительные экономические преимущества в течение срока службы. Основными экономическими преимуществами являются: более низкие эксплуатационные потери, более высокая перегрузочная способность, более длительный срок службы и более низкие затраты на техническое обслуживание. Эти факторы способствуют снижению совокупной стоимости владения (TCO) масляного трансформатора в течение его 30-40-летнего срока службы.

Рабочие потери трансформатора представляют собой сумму потерь холостого хода (потери в сердечнике) и потерь при нагрузке (потери в меди). Потери холостого хода постоянны и зависят от материала сердечника и конструкции. Потери нагрузки изменяются в зависимости от квадрата тока нагрузки. Стоимость этих потерь в течение срока службы трансформатора может быть значительной, особенно в регионах с высокими ценами на электроэнергию. Масляные трансформаторы обычно имеют меньшие потери в сердечнике, чем трансформаторы сухого типа, из-за более высокой эффективности охлаждения, что позволяет создать более компактную и эффективную конструкцию сердечника.

Еще одним важным экономическим преимуществом является более высокая перегрузочная способность масляного трансформатора. В сети нагрузка редко бывает постоянной. Существуют периоды пикового спроса и периоды низкого спроса. Масляный трансформатор может выдерживать кратковременные перегрузки, что позволяет коммунальному предприятию отложить инвестиции в новую мощность. Способность к перегрузке также позволяет трансформатору работать с более высоким средним коэффициентом нагрузки, что снижает потребность в дополнительных трансформаторах.

Длительный срок службы масляного трансформатора является основным экономическим преимуществом. Стоимость замены трансформатора значительна, включая стоимость нового трансформатора, стоимость установки и стоимость простоя. Продлевая срок службы, коммунальное предприятие может отсрочить эти расходы.

В следующей таблице представлены экономические преимущества масляного трансформатора по сравнению с трансформатором сухого типа:

Масляный трансформатор предлагает наилучшую экономическую ценность для энергетических сетей общего масштаба. Более низкие эксплуатационные потери, более высокая перегрузочная способность и более длительный срок службы более чем компенсируют более высокие первоначальные затраты. В Лугао мы стремимся предоставлять нашим клиентам масляные трансформаторы, которые обеспечивают наилучшую экономическую ценность, сочетая в себе высокую производительность и долгосрочную надежность.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1. Каков типичный срок службы масляного трансформатора?

Ответ: Правильно спроектированный и правильно обслуживаемый масляный трансформатор может иметь срок службы от 30 до 40 лет, а в некоторых случаях и дольше. Срок службы в первую очередь определяется состоянием бумажной изоляции и изоляционного масла. Регулярное техническое обслуживание, включая проверку и фильтрацию масла, может значительно продлить срок службы трансформатора. В Lugao Power Co.,Ltd. мы разрабатываем масляный трансформатор, обеспечивающий его долговременную надежность, с прочной конструкцией и высококачественными материалами.

Вопрос 2: Чем масляный трансформатор отличается от сухого трансформатора с точки зрения пожарной безопасности?

Ответ: Масляные трансформаторы содержат легковоспламеняющуюся жидкость (масло), которая представляет опасность пожара. Трансформаторы сухого типа считаются более безопасными с точки зрения пожароопасности, поскольку изготовлены из негорючих материалов. Однако риск пожара масляного трансформатора можно снизить за счет конструктивных особенностей, таких как противопожарные перегородки, системы пожаротушения и использование менее легковоспламеняющихся жидкостей (например, синтетических сложных эфиров). Многие коммунальные предприятия выбирают масляные трансформаторы из-за их превосходных характеристик и надежности, соглашаясь с более высоким риском пожара в обмен на преимущества и принимают соответствующие меры безопасности. Выбор между двумя типами зависит от конкретного применения и требований безопасности на объекте.

Вопрос 3: Каково назначение масла в масляном трансформаторе?

Ответ: Масло в масляном трансформаторе выполняет две основные функции: оно обеспечивает электрическую изоляцию между обмотками и баком и действует как охлаждающая жидкость. Высокая диэлектрическая прочность масла предотвращает электрический пробой, а его теплопроводность позволяет поглощать тепло от сердечника и обмоток и передавать его стенкам резервуара. Масло также обеспечивает чистую инертную среду для обмоток, защищая их от влаги и кислорода. Состояние масла имеет решающее значение для производительности и долговечности трансформатора.

Вопрос 4. Что такое анализ растворенных газов (АГА) и почему он важен?

Ответ: Анализ растворенных газов (АГА) – это диагностический метод, используемый для оценки состояния масляного трансформатора. Масло содержит растворенные газы, которые образуются при различных типах неисправностей трансформатора. Анализируя состав и концентрацию этих газов, можно определить тип и серьезность неисправности. DGA является важным инструментом для предотвращения сбоев и продления срока службы трансформатора. Рекомендуется проводить DGA через регулярные промежутки времени, обычно ежегодно или два раза в год.

Вопрос 5: Каковы экологические соображения при использовании масляных трансформаторов?

Ответ: Основной экологической проблемой, связанной с масляными трансформаторами, является возможность разлива нефти, которая может загрязнить почву и воду. Чтобы снизить этот риск, трансформаторы оборудуются системами защитной оболочки, например ямами для сбора масла. Кроме того, наблюдается растущая тенденция к использованию биоразлагаемых и менее огнеопасных изоляционных жидкостей, таких как синтетические сложные эфиры, которые оказывают меньшее воздействие на окружающую среду. Утилизация отработанного трансформаторного масла должна осуществляться в соответствии с экологическими нормами. В Lugao Power Co.,Ltd. мы стремимся к экологически ответственному производству и предлагаем трансформаторы с синтетическими эфирными жидкостями и надежные герметичные конструкции.

7. Заключение

Масляный трансформатор является бесспорным «рабочим лошадкой» энергосистемы общего пользования. Его превосходная надежность, эффективное управление температурным режимом, длительный срок службы и выгодная экономичность делают его предпочтительным выбором для коммунальных предприятий во всем мире. Масло обеспечивает необходимую электрическую изоляцию и охлаждение, позволяя трансформатору работать эффективно и надежно в самых тяжелых условиях. Возможность контролировать состояние трансформатора путем тестирования масла и обслуживать трансформатор в течение длительного срока службы делает его надежным активом. Хотя существуют и другие технологии, такие как сухие трансформаторы, масляный трансформатор остается доминирующей технологией для высоковольтных и мощных приложений. Подтвержденная репутация трансформатора в сочетании с его возможностью обслуживания и ремонта гарантирует, что он будет оставаться основой энергосистемы на десятилетия вперед.

Компания Lugao Power Co.,Ltd. уже более двух десятилетий производит высококачественные масляные трансформаторы. Наши трансформаторы разработаны с учетом самых высоких стандартов производительности, надежности и эффективности. Мы стремимся предоставлять нашим клиентам наилучшие продукты и услуги, и мы приглашаем вас связаться с нами, чтобы узнать больше о наших решениях в области масляных трансформаторов.

Свяжитесь с Lugao Power Co.,Ltd. сегоднячтобы узнать больше о наших решениях по масляным трансформаторам для ваших энергетических сетей.
