Почему контроль частичных разрядов имеет решающее значение на трансформаторной подстанции коробчатого типа?

В компактной трансформаторной подстанции коробчатого типа, установленной в жилом помещении, возле высоковольтного отсека иногда можно услышать слабый треск. Большинство прохожих этого не заметили. Но для обученного инженера по техническому обслуживанию этот звук является предупреждением: частичный разряд. Частичный разряд — это локализованный электрический разряд, который не полностью перекрывает изоляцию между проводниками. Это признак ухудшения изоляции, и если его не остановить, изоляция будет постепенно разрушаться, пока не произойдет полный выход из строя. Вкоробчатая трансформаторная подстанция, если оборудование заключено в компактный герметичный корпус, частичный разряд особенно опасен. Замкнутое пространство затрудняет проверку, а последствия аварии серьезны: пожар, взрыв и отключение электроэнергии для целых кварталов.

В этой статье объясняется, почему контроль частичных разрядов имеет решающее значение на трансформаторных подстанциях коробчатого типа. Мы рассмотрим причины частичных разрядов, условия, которые делают подстанции коробчатого типа особенно уязвимыми, методы, используемые для обнаружения и контроля частичных разрядов, а также методы проектирования и производства, которые предотвращают это. Мы также предоставим подробные спецификации для нашей продукции коробчатых трансформаторных подстанций с нашего завода в г.Лугао Пауэр Ко., Лтд.,подчеркивая особенности, которые обеспечивают надежную изоляцию. Независимо от того, являетесь ли вы инженером-энергетиком, руководителем объекта или специалистом по закупкам, эта статья предоставит вам технические знания, необходимые для понимания и решения проблемы частичного разряда на компактных подстанциях.

Оглавление

• 1. Что такое частичный разряд и почему он возникает?
• 2. Почему коробчатые трансформаторные подстанции особенно уязвимы?
• 3. Каковы последствия неконтролируемого частичного разряда?
• 4. Как обнаруживаются и контролируются частичные разряды?
• 5. Какие методы проектирования и производства предотвращают частичный разряд?
• 6. Каковы основные характеристики нашей коробчатой ​​трансформаторной подстанции?
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

1. Что такое частичный разряд и почему он возникает?

Частичный разряд — это локализованный электрический разряд, который возникает внутри изоляционной системы, но не полностью перекрывает зазор между двумя проводниками. Это частичный пробой изоляции, происходящий в месте слабости. Разряд обычно представляет собой небольшую искру или серию искр, возникающих в пустоте, трещине или вдоль поверхности изоляции. Частичный разряд может возникнуть в твердой изоляции, жидкой изоляции или газовой изоляции. Это признак дефекта или концентрации напряжений в системе изоляции. Сам по себе разряд не приводит к немедленному выходу из строя, но генерирует тепло, химические побочные продукты и механическую эрозию, которые постепенно разрушают изоляцию. Со временем изоляция ослабевает до такой степени, что происходит полный пробой.

Причины частичного разряда можно сгруппировать в три категории: дефекты изоляционного материала, дефекты производственного процесса и дефекты, развивающиеся в процессе эксплуатации. К дефектам изоляционного материала относятся пустоты, загрязнения и несоответствия диэлектрических свойств. К дефектам производственного процесса относятся плохая пропитка, неполное отверждение и повреждения при сборке. К дефектам, развивающимся в процессе эксплуатации, относятся термическое старение, механическое воздействие и попадание влаги. В трансформаторной подстанции коробчатого типа могут возникнуть все три категории дефектов. Компактная конструкция, герметичный корпус и высокая электрическая нагрузка в небольшом пространстве создают условия, благоприятные для частичного разряда. В таблице ниже приведены распространенные причины частичного разряда и условия, которые способствуют этому.

В Lugao Power Co.,Ltd. мы понимаем причины частичных разрядов и разрабатываем наши трансформаторные подстанции коробчатого типа, чтобы минимизировать риск. Мы используем высококачественные изоляционные материалы, соблюдаем строгие производственные процессы и проверяем каждое устройство на частичный разряд перед тем, как оно покинет наш завод.

2. Почему коробчатые трансформаторные подстанции особенно уязвимы?

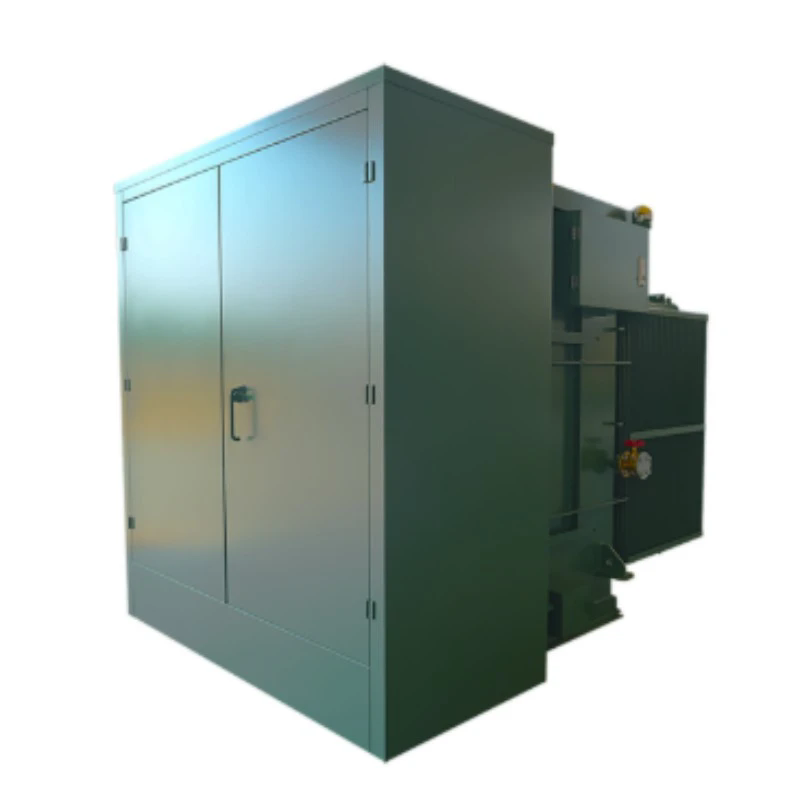

Трансформаторные подстанции коробчатого типа представляют собой компактные сборные агрегаты, в которых в одном корпусе размещаются трансформатор, высоковольтное распределительное устройство, низковольтное распределительное оборудование и системы управления. Они широко используются в жилых районах, коммерческих объектах и ​​промышленных парках, поскольку они компактны, просты в установке и эстетически ненавязчивы. Однако их компактная конструкция и герметичная конструкция создают особые проблемы при контроле частичных разрядов. Первой проблемой является высокое электрическое напряжение. В компактной подстанции уменьшаются расстояния между проводниками и заземляемыми частями, что увеличивает напряженность электрического поля. Более высокая напряженность электрического поля увеличивает вероятность частичного разряда, особенно в точках геометрического разрыва, таких как острые края, углы и выступы. Вторая проблема — замкнутая среда. Герметичный корпус удерживает тепло и влагу, что может ускорить старение изоляции и вызвать частичный разряд. Третья проблема – сложность проверки и обслуживания. Поскольку оборудование закрыто, визуально проверить изоляцию на наличие признаков ухудшения сложно. Это означает, что частичный разряд может оставаться незамеченным в течение длительного времени, что приводит к неожиданным сбоям.

В таблице ниже приведены конкретные уязвимости коробчатых трансформаторных подстанций по сравнению с обычными подстанциями открытого типа.

На нашем заводе мы устраняем эти уязвимости посредством тщательного проектирования. Мы используем оптимизированное распределение электрического поля, эффективное управление температурным режимом и надежный контроль влажности, чтобы минимизировать риск частичного разряда. Мы также интегрируем системы мониторинга частичных разрядов на наши подстанции, чтобы обеспечить раннее предупреждение о деградации изоляции.

3. Каковы последствия неконтролируемого частичного разряда?

Последствия неконтролируемого частичного разряда на трансформаторной подстанции коробчатого типа могут быть тяжелыми. Частичная разрядка – прогрессирующее явление. Он начинается с небольшого локализованного разряда и постепенно разрушает изоляцию. Эрозия создает проводящий путь, который в конечном итоге приводит к полному разрушению, известному как перекрытие. Пробои на трансформаторной подстанции могут привести к взрыву, пожару и полной потере оборудования. Последствия выходят за пределы самой подстанции. Сбой может привести к отключению электроэнергии на всей территории, обслуживаемой подстанцией, что затронет дома, предприятия и критически важную инфраструктуру. Стоимость ремонта или замены может быть значительной, а стоимость потери дохода и производительности может быть еще выше. В таблице ниже представлено развитие частичного разряда и последствия на каждом этапе.

В Lugao Power Co.,Ltd. мы серьезно относимся к угрозе частичного разряда. Наши трансформаторные подстанции коробчатого типа разработаны и протестированы таким образом, чтобы свести к минимуму риск частичного разряда и обеспечить надежную работу в течение всего срока службы. Мы также предлагаем системы мониторинга частичных разрядов, которые обеспечивают раннее предупреждение о деградации изоляции, позволяя планировать техническое обслуживание до того, как произойдет сбой.

4. Как обнаруживаются и контролируются частичные разряды?

Частичный разряд можно обнаружить различными методами, каждый из которых имеет свои преимущества и ограничения. Наиболее распространенными методами являются электрическое обнаружение, акустическое обнаружение и химическое обнаружение. Электрическое обнаружение измеряет высокочастотные импульсы тока, генерируемые частичным разрядом. Этот метод очень чувствителен и позволяет обнаруживать очень небольшие разряды. Обычно он используется для онлайн-мониторинга, когда датчики постоянно установлены на оборудовании. Акустическое обнаружение использует ультразвуковые датчики для обнаружения звуковых волн, генерируемых частичным разрядом. Этот метод полезен для определения источника разряда. Химическое обнаружение анализирует побочные продукты частичных разрядов, такие как озон или оксиды азота, в газе, окружающем оборудование. Этот метод менее чувствителен, но может обеспечить простое определение активности разряда. В таблице ниже сравниваются различные методы обнаружения.

На нашем заводе мы используем методы электрического обнаружения для проверки наших трансформаторных подстанций коробчатого типа во время производства. Мы также предлагаем дополнительные системы онлайн-мониторинга, которые можно интегрировать в подстанцию ​​для обеспечения непрерывного мониторинга частичных разрядов. Эти системы используют датчики HFCT для обнаружения активности выбросов и подачи сигнала тревоги, если уровень превышает заданный порог. Это позволяет оператору принять корректирующие меры до того, как произойдет сбой.

5. Какие методы проектирования и производства предотвращают частичный разряд?

Предотвращение частичного разряда на трансформаторной подстанции коробчатого типа требует сочетания тщательного проектирования, высококачественных материалов и строгих производственных процессов. Конструкция должна обеспечивать равномерное распределение электрического поля и отсутствие точек повышенного напряжения. Это достигается за счет использования закругленных проводников, отсутствия острых краев и соблюдения достаточных зазоров. Изоляционные материалы не должны иметь пустот и загрязнений. В процессе производства необходимо обеспечить правильную пропитку и отверждение изоляции. В таблице ниже приведены основные методы проектирования и производства, предотвращающие частичный разряд.

На нашем заводе мы реализуем все эти практики при производстве нашей продукции коробчатых трансформаторных подстанций. Мы используем вакуумное литье для наших эпоксидных компонентов, чтобы устранить пустоты и обеспечить однородную изоляционную структуру. Мы контролируем влажность в наших производственных помещениях, чтобы предотвратить попадание влаги в изоляцию. И мы проверяем каждую подстанцию ​​на предмет частичного разряда, прежде чем она покинет наш завод. Наши испытания проводятся в соответствии со стандартом IEC 62271-200 и другими соответствующими стандартами, и мы предоставляем отчеты об испытаниях для каждого устройства.

6. Каковы основные характеристики нашей коробчатой ​​трансформаторной подстанции?

В следующей таблице представлены основные характеристики наших трансформаторных подстанций коробчатого типа. Эти характеристики разработаны для обеспечения надежной работы и минимального риска частичного разряда в самых требовательных приложениях.

Компания Lugao Power Co.,Ltd. производит трансформаторные подстанции коробчатого типа, соответствующие этим и многим другим спецификациям. Мы можем настроить подстанцию ​​в соответствии с конкретными требованиями проекта, включая специальные напряжения, специальные уровни защиты и специальные системы мониторинга. Наш завод обладает опытом и оборудованием для производства высококачественных подстанций для самых требовательных применений.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1: Каков допустимый уровень частичных разрядов для коробчатой ​​трансформаторной подстанции?

Ответ: Допустимый уровень частичных разрядов зависит от класса напряжения и действующих стандартов. Для подстанции коробчатого типа 12 кВ типовое требование составляет менее 5 пК при 1,1-кратном номинальном напряжении. Для более высоких напряжений требование может составлять менее 10 пКм. В компании Lugao Power Co.,Ltd. наши подстанции проходят испытания на соответствие или превышение этих требований, и мы предоставляем отчеты об испытаниях для каждого устройства.

Вопрос 2: Как часто следует проводить проверку частичного разряда?

Ответ: Испытание на частичный разряд следует проводить во время производства, при вводе в эксплуатацию и периодически в процессе эксплуатации. Для онлайн-мониторинга рекомендуется непрерывный мониторинг критически важных подстанций. Для периодического тестирования мы рекомендуем проводить ежегодное тестирование для большинства приложений. Частота может быть увеличена для старых подстанций или для тех, у которых в прошлом были проблемы с частичными разрядами.

Вопрос 3: Что вызывает частичные разряды на коробчатой ​​трансформаторной подстанции?

Ответ: Частичный разряд вызван дефектами системы изоляции, такими как пустоты, загрязнения или повреждения. Эти дефекты могут появиться при изготовлении или развиться в процессе эксплуатации из-за термического старения, механического воздействия или попадания влаги. Компактная конструкция и герметичный корпус подстанции коробчатого типа могут увеличить риск частичного разряда за счет увеличения электрического напряжения и удержания влаги.

Вопрос 4: Можно ли отремонтировать частичную разрядку или необходима замена подстанции?

Ответ: В некоторых случаях частичный разряд можно устранить путем замены поврежденного компонента изоляции. Однако, если разряд вызвал значительную деградацию, возможно, потребуется заменить всю подстанцию. Лучший подход — обнаружить частичный разряд на ранней стадии, до того, как произойдет значительный ущерб, и принять корректирующие меры. На нашем заводе мы предлагаем услуги по ремонту и замене нашей продукции коробчатых трансформаторных подстанций.

Вопрос 5: В чем разница между частичным разрядом и коронным разрядом?

Ответ: Частичный разряд и коронный разряд – явления родственные. Коронный разряд — это тип частичного разряда, возникающий на поверхности проводника в газе или жидкости. Для него характерно видимое свечение и шипящий звук. Частичный разряд — это более широкий термин, который включает в себя коронный разряд, а также разряд, возникающий внутри пустот или вдоль поверхностей твердой изоляции. В контексте трансформаторной подстанции коробчатого типа частичный разряд является более подходящим термином, поскольку он включает разряд в твердой изоляции, что является основной проблемой.

8. Заключение

Контроль частичных разрядов имеет решающее значение для трансформаторных подстанций коробчатого типа, поскольку компактная конструкция и герметичный корпус создают условия, благоприятствующие ухудшению изоляции. Неконтролируемый частичный разряд может привести к полной поломке, вызвавшей пожар, взрыв и отключение электроэнергии. Предотвращение частичного разряда требует сочетания тщательного проектирования, высококачественных материалов и строгих производственных процессов. Это также требует эффективного обнаружения и мониторинга для выявления ранних признаков деградации и принятия корректирующих мер до того, как произойдет сбой. Наш завод Lugao Power Co.,Ltd. занимается производством трансформаторных подстанций коробчатого типа, соответствующих самым высоким стандартам надежности изоляции. Мы используем эпоксидную изоляцию, полученную методом вакуумного литья, оптимизированную конструкцию электрического поля и строгие испытания на частичные разряды, чтобы гарантировать, что наши подстанции обеспечивают надежную работу в течение всего срока службы.

Независимо от того, проектируете ли вы новую подстанцию, модернизируете существующую или ищете надежного партнера для своего следующего проекта, мы приглашаем вас связаться с нашей технической командой, чтобы обсудить ваши требования. Мы можем предоставить подробные характеристики продукта, отчеты об испытаниях на частичный разряд и поддержку приложений. Наша приверженность качеству и удовлетворению потребностей клиентов сделала нас надежным партнером в проектах распределения электроэнергии по всему миру.

Свяжитесь с Lugao Power Co.,Ltd. сегоднячтобы обсудить ваши требования к трансформаторной подстанции коробчатого типа и узнать, как наша продукция может обеспечить надежную работу вашей системы распределения электроэнергии без частичных разрядов.
