Как трансформатор сухого типа устраняет риск утечки масла?

В подвале больницы в Сингапуре рядом с главным электрическим распределительным устройством находится трансформаторная комната. Помещение чистое, сухое, без посторонних запахов. Здесь нет защитных берм, водомасляных сепараторов и систем пожаротушения, кроме стандартных детекторов дыма. Это не надзор со стороны регулирующих органов; это осознанный выбор конструкции, ставший возможным благодаря использованию трансформатора сухого типа. В обычном маслонаполненном трансформаторе в том же помещении потребуется обвалованный пол для предотвращения утечек, огнестойкий корпус для снижения риска возгорания масла и система вентиляции для управления теплом и дымом. Трансформатор сухого типа устраняет все эти требования, устраняя само масло. Это не просто удобство; это фундаментальный сдвиг в том, как проектируется электробезопасность.

Вопрос о том, какТрансформатор сухого типаустраняет риски утечки масла, по сути вопрос в том, чем заменить масло. В масляном трансформаторе масло выполняет две важные функции: изолирует обмотки и охлаждает их. В случае утечки масла обе функции нарушаются, что приводит к перегреву, нарушению изоляции и потенциально катастрофическому отказу. Трансформатор сухого типа обеспечивает те же функции изоляции и охлаждения за счет твердых материалов и воздуха. Обмотки герметизированы твердой изоляционной системой, обычно состоящей из литой эпоксидной смолы или материалов, пропитанных под вакуумом (VPI). Охлаждение достигается за счет естественной циркуляции воздуха или принудительного воздушного охлаждения. Поскольку жидкость, которая могла бы утечь, отсутствует, риск утечки масла не только снижается; оно полностью устранено. В этой статье будут рассмотрены инженерные решения, материалы и конструктивные особенности, которые делают трансформатор сухого типа превосходным выбором для применений, где риск утечки масла неприемлем.

Оглавление

• 1. Анатомия утечки масла: где выходят из строя маслонаполненные трансформаторы?
• 2. Изоляция из литой смолы: прочный барьер, заменяющий масло
• 3. Технология VPI: когда обмотка становится изоляцией
• 4. Охлаждение без жидкости: как воздух выполняет работу масла
• 5. Безопасность и экологичность трансформаторов сухого типа.
• 6. Часто задаваемые вопросы (FAQ)
• 7. Заключение

1. Анатомия утечки масла: где выходят из строя маслонаполненные трансформаторы?

Чтобы понять, почему трансформатор сухого типа лучше, полезно понять конкретные точки отказа, которые приводят к утечкам масла в обычных трансформаторах. Маслонаполненный трансформатор представляет собой сложную сборку, состоящую из стального бака, сердечника, обмоток, изоляции, втулок, прокладок и клапанов. Каждый из этих компонентов представляет собой потенциальный путь утечки. В течение срока службы трансформатора масло подвергается термоциклированию, в результате чего бак и его компоненты расширяются и сжимаются. Это циклическое движение может привести к сжатию и расслаблению прокладок, в конечном итоге теряя свою силу уплотнения. Само масло может разлагаться, образуя кислоты и осадок, которые поражают прокладки и бак. В сварных швах могут образовываться усталостные трещины. Клапаны и втулки могут ослабнуть. Да и сам резервуар может подвергнуться коррозии, особенно во влажной или агрессивной среде. В таблице ниже приведены наиболее распространенные места утечек масла в маслонаполненном трансформаторе.

Последствия утечки масла не ограничиваются потерей изоляционной и охлаждающей жидкости. Утечка масла создает опасность поскользнуться на полу, загрязняет почву и грунтовые воды, если попадает в окружающую среду, и увеличивает риск возникновения пожара, если масло вступает в контакт с источником возгорания. При установке внутри помещений скопление паров масла может создать опасность для здоровья персонала. Затраты на ликвидацию разлива нефти, утилизацию загрязненной почвы и ремонт трансформатора могут быть значительными. В некоторых юрисдикциях штрафы за утечку нефти могут быть весьма серьезными. Вот почему многие руководители предприятий и инженеры обращаются к трансформатору сухого типа, который полностью устраняет эти риски.

ВЛугао Пауэр Ко., Лтд., мы производим трансформаторы более двух десятилетий и своими глазами видели затраты и риски, связанные с утечками масла. Наш завод производит как маслонаполненные, так и сухие трансформаторы, и мы стремимся помочь нашим клиентам выбрать правильную технологию для их конкретного применения. Для установки внутри помещений, в чувствительных средах и местах, где пожарная безопасность имеет первостепенное значение, трансформатор сухого типа часто является лучшим выбором.

2. Изоляция из литой смолы: прочный барьер, заменяющий масло

В наиболее распространенном типе трансформаторов сухого типа используется изоляция из литой смолы. В этой конструкции обмотки высокого и низкого напряжения залиты твердой литой эпоксидной смолой. Смола смешивается с наполнителем, например кварцевой мукой, и заливается в форму вокруг обмотки. Затем смола отверждается, образуя твердую прочную оболочку, полностью закрывающую обмотку. Эта оболочка обеспечивает как электрическую изоляцию, так и механическую защиту обмотки. Поскольку изоляция прочная, утечки жидкости не происходит. Система изоляции из литой смолы также обладает высокой устойчивостью к влаге, пыли и агрессивным химикатам, что делает ее пригодной для суровых условий эксплуатации.

Система изоляции из литой смолы — это не просто замена масла; во многих отношениях это превосходная изоляционная система. Эпоксидная смола обладает высокой диэлектрической прочностью, что означает, что она может выдерживать высокие напряжения без разрушения. Оно также обладает высокой теплопроводностью, что в некоторых случаях позволяет отводить тепло от обмотки более эффективно, чем масло. Смола также самозатухающая, а это означает, что она не выдерживает возгорания. Это важное преимущество в плане безопасности по сравнению с горючим маслом. В таблице ниже сравниваются основные свойства изоляции из литой смолы с масляной изоляцией.

На нашем заводе мы используем процесс вакуумного литья, чтобы гарантировать, что эпоксидная смола полностью заполняет форму и герметизирует обмотку без каких-либо пустот или воздушных карманов. Пустоты могут стать причиной частичных разрядов, что со временем может привести к выходу из строя изоляции. Наш процесс вакуумного литья гарантирует, что смола будет плотной и однородной, обеспечивая высочайший уровень целостности изоляции. Мы также используем контролируемый процесс отверждения, чтобы гарантировать, что смола достигнет своих полных механических и электрических свойств. В результате получается трансформатор сухого типа, который полностью лишен масла и рисков, связанных с утечками масла.

3. Технология VPI: когда обмотка становится изоляцией

Хотя литая смола является наиболее распространенным типом трансформаторов сухого типа, существует еще одна технология, которая используется для более крупных трансформаторов: пропитка под давлением в вакууме (VPI). В трансформаторе VPI обмотка не заключена в твердый блок смолы. Вместо этого обмотка пропитывается смоляным лаком под вакуумом и давлением. Лак проникает в изоляционную бумагу и пространства между проводниками, заполняя их смолой. После процесса пропитки обмотка отверждается, а смола затвердевает, связывая всю обмотку в прочную, связную структуру. Затем эта структура покрывается защитным слоем, например силиконовым покрытием, чтобы обеспечить дополнительную защиту от влаги и загрязнений.

Процесс VPI создает чрезвычайно прочную обмотку. Смола связывает проводники вместе, предотвращая движение и вибрацию, которые могут вызвать истирание изоляции. Смола также герметизирует обмотку от влаги и загрязнений. Как и литая смола, трансформаторы VPI полностью безмасляные, что исключает риск утечек масла. Трансформаторы VPI часто используются для более высоких номинальных мощностей, когда цельный блок трансформатора из литой смолы был бы слишком тяжелым или слишком дорогим. В таблице ниже сравниваются основные характеристики трансформаторов с литой изоляцией и трансформаторов VPI.

В Лугао мы производим трансформаторы сухого типа как с литой изоляцией, так и с VPI. Наш завод оснащен современным оборудованием для вакуумного литья и VPI, а наши инженеры имеют большой опыт выбора подходящей технологии для каждого применения. Независимо от того, требуется ли компактный и легкий трансформатор для внутреннего распределительного щита или большой высоковольтный трансформатор для промышленного объекта, мы можем предложить решение в виде трансформатора сухого типа, которое исключает риск утечек масла.

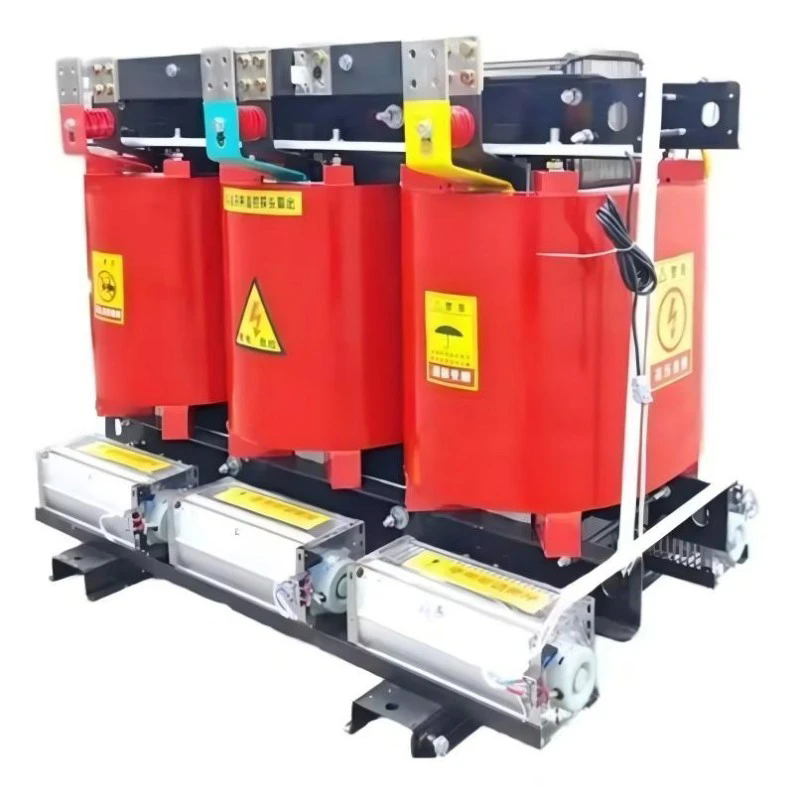

4. Охлаждение без жидкости: как воздух выполняет работу масла

Одной из функций масла в трансформаторе является охлаждение обмоток. Масло отводит тепло от обмоток и передает его поверхности резервуара, где оно рассеивается в окружающий воздух. В трансформаторе сухого типа функцию охлаждения выполняет воздух. Обмотки оснащены воздуховодами и каналами охлаждения, которые позволяют воздуху циркулировать и отводить тепло. В небольших трансформаторах естественная конвекция достаточна для обеспечения необходимого охлаждения. В более крупных трансформаторах используются вентиляторы, которые прогоняют воздух через охлаждающие каналы, увеличивая охлаждающую способность. В таблице ниже сравниваются методы охлаждения, используемые в маслонаполненных и сухих трансформаторах.

На нашем заводе мы разрабатываем трансформаторы сухого типа с оптимизированными системами воздушного охлаждения. Обмотки изготовлены из прецизионных проводников и изоляционных материалов, которые создают равномерные каналы охлаждения. В более крупных агрегатах мы используем высокоэффективные вентиляторы, обеспечивающие эффективное охлаждение обмоток при любых условиях нагрузки. Мы также используем датчики температуры и системы контроля для контроля температуры обмотки и управления вентиляторами. Это гарантирует, что трансформатор работает при оптимальной температуре, максимизируя его эффективность и срок службы. Отсутствие масла в системе охлаждения исключает риск утечек и необходимость локализации и утилизации масла, что делает трансформатор сухого типа более экологически чистым решением, требующим меньшего обслуживания.

5. Безопасность и экологичность трансформаторов сухого типа.

Устранение утечек масла – не единственное преимущество трансформатора сухого типа. Отсутствие нефти также исключает риск возгорания, необходимость локализации нефти и экологические опасности, связанные с разливами нефти. Эти преимущества в области безопасности и окружающей среды становятся все более важными для руководителей предприятий, страховщиков и регулирующих органов. Во многих юрисдикциях использование трансформаторов сухого типа является обязательным для установки внутри помещений и в местах, где может находиться население, например, в больницах, школах и торговых центрах. В таблице ниже приведены преимущества трансформаторов сухого типа в плане безопасности и защиты окружающей среды по сравнению с масляными трансформаторами.

В Lugao мы стремимся предоставлять нашим клиентам безопасные, надежные и экологически чистые трансформаторные решения. Наши трансформаторы сухого типа разработаны с учетом самых строгих стандартов безопасности и защиты окружающей среды. В наших трансформаторах с литой изоляцией и VPI мы используем только высококачественные самозатухающие материалы. Наша фабрика сертифицирована по стандартам ISO 9001 и ISO 14001, а наша продукция тестируется на соответствие IEC 60076 и другим международным стандартам. Независимо от того, строите ли вы новый объект или модернизируете существующий, мы можем помочь вам выбрать правильный трансформатор сухого типа для вашего применения.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1: Трансформаторы сухого типа полностью безмасляные?

Ответ: Да, трансформаторы сухого типа полностью безмасляные. В них используются твердые изоляционные материалы, такие как литая эпоксидная смола или бумага, пропитанная смолой, а также воздух для охлаждения. В трансформаторе нет жидкого диэлектрика и охлаждающей жидкости. Это определяющая характеристика трансформатора сухого типа и причина, по которой он исключает риск утечки масла.

Вопрос 2: Каковы основные области применения трансформаторов сухого типа?

Ответ: Трансформаторы сухого типа обычно используются в приложениях, где важна пожарная безопасность и защита окружающей среды. Общие области применения включают установку внутри помещений в больницах, школах, торговых центрах и офисных зданиях. Они также используются в подземных шахтах, туннелях и морских платформах, где риск утечки нефти или пожара недопустим. Они также предпочтительны для использования в возобновляемых источниках энергии, таких как ветряные и солнечные электростанции.

Вопрос 3: Чем трансформаторы сухого типа отличаются от масляных трансформаторов с точки зрения эффективности?

Ответ: Трансформаторы сухого типа, как правило, немного менее эффективны, чем масляные трансформаторы той же номинальной мощности. Это связано с тем, что воздух является менее эффективной охлаждающей средой, чем масло. Однако разница невелика, и современные трансформаторы сухого типа с оптимизированными системами охлаждения могут достигать эффективности, очень близкой к эффективности масляных трансформаторов. Во многих случаях преимущества трансформаторов сухого типа в плане безопасности и защиты окружающей среды перевешивают небольшую разницу в эффективности.

Вопрос 4: Какое обслуживание требуют трансформаторы сухого типа?

Ответ: Трансформаторы сухого типа требуют меньшего обслуживания, чем масляные трансформаторы. Нет масла, которое можно было бы проверить, отфильтровать или заменить. Основными задачами технического обслуживания являются очистка воздуховодов и вентиляторов охлаждения для обеспечения надлежащего воздушного потока, а также периодическая проверка обмоток на предмет скопления пыли. В некоторых условиях может потребоваться очистка обмоток пылесосом или сухой тканью. Интервал технического обслуживания обычно составляет один год или два года, в зависимости от окружающей среды.

Вопрос 5: Трансформаторы сухого типа дороже масляных?

Ответ: Трансформаторы сухого типа обычно имеют более высокую первоначальную стоимость покупки, чем масляные трансформаторы той же номинальной мощности. Однако общая стоимость владения может быть ниже, если принять во внимание затраты на локализацию нефти, пожаротушение, техническое обслуживание и соблюдение экологических требований. При установке внутри помещений экономия на строительных затратах (отсутствие необходимости в обваловке полов или противопожарных помещениях) может компенсировать более высокую покупную цену. Наша фабрика может предоставить подробное сравнение затрат для вашего конкретного применения.

7. Заключение

Трансформатор сухого типа исключает риск утечки масла за счет устранения самого масла. Благодаря использованию систем твердой изоляции, таких как литая эпоксидная смола или пропитка VPI, а также воздушного охлаждения, трансформатор сухого типа обеспечивает уровень безопасности и защиты окружающей среды, который невозможен при использовании обычных маслонаполненных трансформаторов. Преимущества очевидны: отсутствие утечек масла, отсутствие риска возгорания, отсутствие требований к локализации и минимальное техническое обслуживание. Для применений, где безопасность, надежность и ответственность за окружающую среду имеют первостепенное значение, трансформатор сухого типа является лучшим выбором.

Компания Lugao Power Co.,Ltd. уже более десяти лет занимается разработкой и производством трансформаторов сухого типа. Наш завод использует передовую технологию вакуумного литья и технологию VPI для производства трансформаторов, отвечающих самым высоким стандартам качества и производительности. Мы предлагаем полный спектр трансформаторов сухого типа: от небольших распределительных устройств до больших силовых трансформаторов. Наша техническая команда готова помочь вам в выборе подходящего трансформатора для вашего применения. Если вас беспокоят риски утечки масла, пожарная безопасность или соблюдение экологических требований, мы можем предложить решение, отвечающее вашим потребностям.
