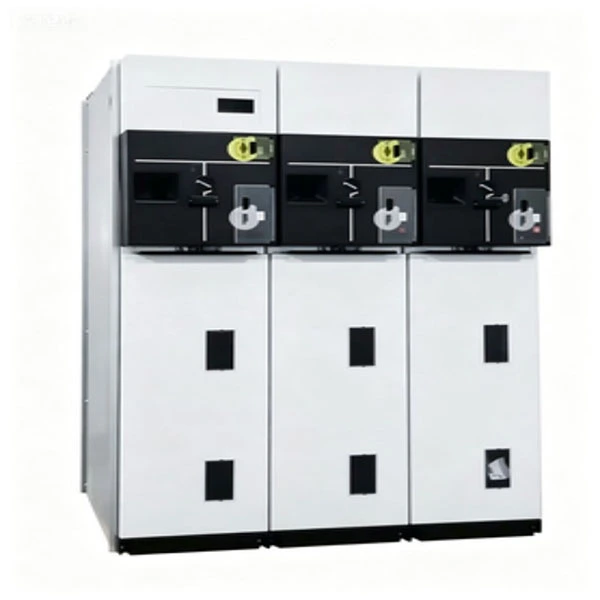

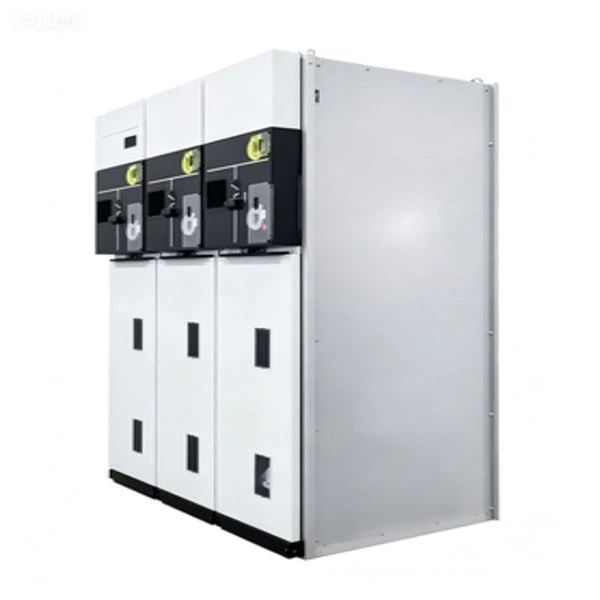

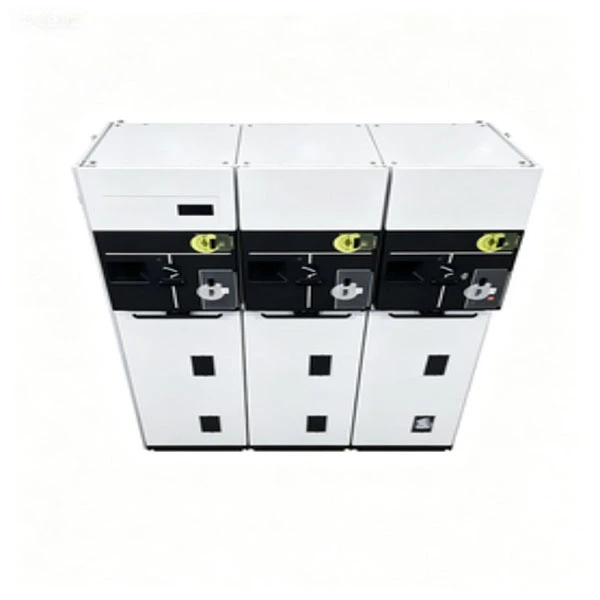

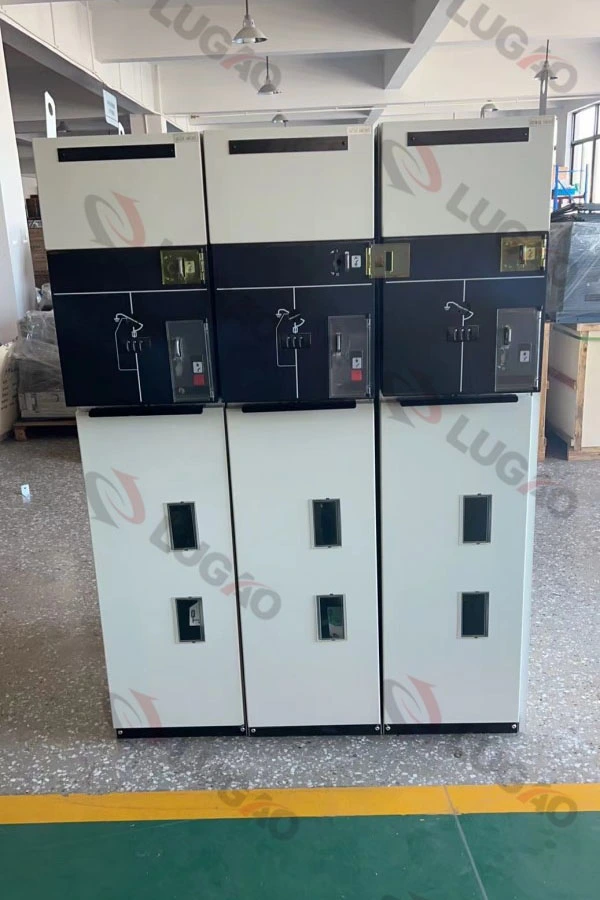

Компактный герметичный полностью изолированный RMU

Компактный герметичный полностью изолированный RMU (Кольцо Основной блок) представляет собой распределительное устройство в металлическом корпусе заводской сборки, прошедшее типовые испытания. Он объединяет выключатели нагрузки, вакуумные выключатели, предохранители и заземлители в один полностью герметичный и полностью изолированный резервуар из нержавеющей стали.

Что он делает?

Подключает и изолирует силовые петли во вторичных распределительных сетях (6–24 кВ).

Обеспечивает изоляцию неисправностей и коммутацию шлейфов для высоконадежных электросетей.

В отличие от традиционных RMU с воздушной изоляцией, в этом компактном герметичном RMU с полной изоляцией в качестве основной изоляционной среды используется элегаз или экологически чистый изолирующий газ, что исключает проникновение влаги, накопление пыли и проникновение животных, что делает его идеальным для прибрежных, пустынных, высокогорных и сильно загрязненных территорий.

Описание продукта

Наш компактный герметичный полностью изолированный RMU — это кольцевой главный блок нового поколения, разработанный для городского распределения электроэнергии, промышленных парков, ветровых/солнечных электростанций и инфраструктурных проектов, таких как аэропорты и центры обработки данных. Номинальное напряжение варьируется от 12 кВ до 24 кВ, с номинальным током 630 А для главных шин и 125 А для цепей, защищенных предохранителями.

Основные технические характеристики:

1. Полностью герметичный резервуар из нержавеющей стали (степень защиты IP67).

2. Газовая изоляция SF6 (или альтернативный экологически чистый газ)

3. Классификация внутренней дуги IAC AFLR 20 кА/1 с.

4. Механический ресурс: до 5000 операций выключателей нагрузки.

5. Встроенные отсеки для подключения кабелей с защитой от натяжения.

6. Дополнительное дистанционное управление и интеграция SCADA.

7. Компактный герметичный полностью изолированный RMU не требует внутренней очистки или противоконденсационного обогрева, что значительно снижает затраты на техническое обслуживание по сравнению с распределительными устройствами открытого типа.

Параметр продукта (спецификация)

Особенности продукта и применение

Ключевые особенности

1. Полностью герметичный, полностью изолированный --- Никакого влияния влажности, соляного тумана, пыли или мелких животных.

2. Компактная конструкция. Обычно ширина составляет 350–450 мм на единицу, что позволяет экономить до 50 % площади.

3. Дугозащитная конструкция --- Соответствует IAC AFLR 20 кА/1 с, обеспечивая безопасность оператора.

4. Не требует обслуживания более 20 лет --- Нет необходимости в чистке, сушке или заправке газа при нормальных условиях.

5. Видимый разрыв --- Дополнительное окно наблюдения за положением выключателя нагрузки.

6. Высокая механическая надежность. Механизм из нержавеющей стали с герметичными подшипниками.

7. Интеллектуальная готовность --- Может быть оснащен PT, CT и моторизованными рабочими механизмами для автоматизации.

Сценарии применения

● Городские распределительные сети ---Жилые комплексы, коммерческие здания, больницы, центры обработки данных.

● Проекты по возобновляемым источникам энергии: повышающие станции ветряных турбин, линии сбора солнечной энергии.

● Строительство инфраструктуры ---Аэропорты, метро, ​​туннели, порты.

● Временное и аварийное электроснабжение --- Мобильные подстанции, строительные площадки.

● Промышленные зоны. Заводы, требующие высокой надежности и низких эксплуатационных расходов.

Вопросы и ответы

Вопрос 1: Как компактный герметичный полностью изолированный RMU работает в прибрежных районах с высокой влажностью?

А: Отлично. Поскольку в полностью изолированном RMU используется полностью герметичный бак из нержавеющей стали со степенью защиты IP67, влага не может проникнуть в изоляционный отсек. Никакие антиконденсационные нагреватели не требуются. Это главное преимущество перед распределительными устройствами открытого типа, которые часто страдают от внутренних пробоев в регионах с высокой влажностью.

В2: Какова скорость утечки газа? Нужно ли мне пополнять запасы в течение срока его службы?

Ответ: Наш производственный процесс включает в себя тестирование на утечку гелием, чтобы гарантировать уровень утечки менее 0,1% в год. При нормальной эксплуатации дозаправка газом не требуется в течение 30 лет. Сигнализация низкого давления включена в качестве дополнительной функции для раннего предупреждения.

Вопрос 3. Является ли компактный герметичный полностью изолированный RMU пожаробезопасным?

А: Да. Резервуар изготовлен из нержавеющей стали толщиной 2 мм, а испытание внутренней дуги гарантирует, что в редком случае внутренней неисправности дуга будет локализована без выброса горячих газов вперед или в стороны. Для пожароопасных объектов (например, больниц, центров обработки данных) мы также предлагаем дополнительное пассивное противопожарное покрытие.

Вопрос 4: Могу ли я интегрировать этот RMU с существующей системой SCADA?

А: Абсолютно. Compact RMU поддерживает моторизованные приводные механизмы, вспомогательные контакты и коммуникационные модули (RS485, Modbus, IEC 61850 опционально). Положение, состояние неисправности и давления в режиме реального времени можно отслеживать удаленно.

Q5: В чем разница между вашимРМУи традиционные шкафы с воздушной изоляцией?

Ответ: Традиционные шкафы с воздушной изоляцией требуют регулярной чистки, больших зазоров и антиконденсационного обогрева. Наш компактный герметичный полностью изолированный RMU устраняет все эти требования — меньшая занимаемая площадь, более высокая надежность и более низкая совокупная стоимость владения в течение 10–20 лет.

В6: Предлагаете ли вы гарантию на 12 месяцев?

О: Да, мы предлагаем стандартную гарантию на 12 месяцев с даты отгрузки с возможностью продления до 24 или 36 месяцев в рамках договора на платное обслуживание. В течение гарантийного срока любые производственные дефекты устраняются или заменяются бесплатно.

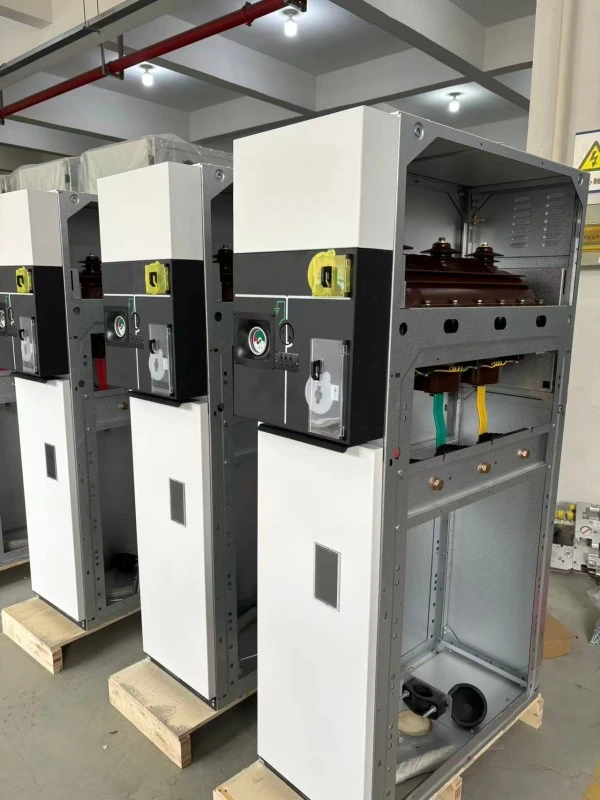

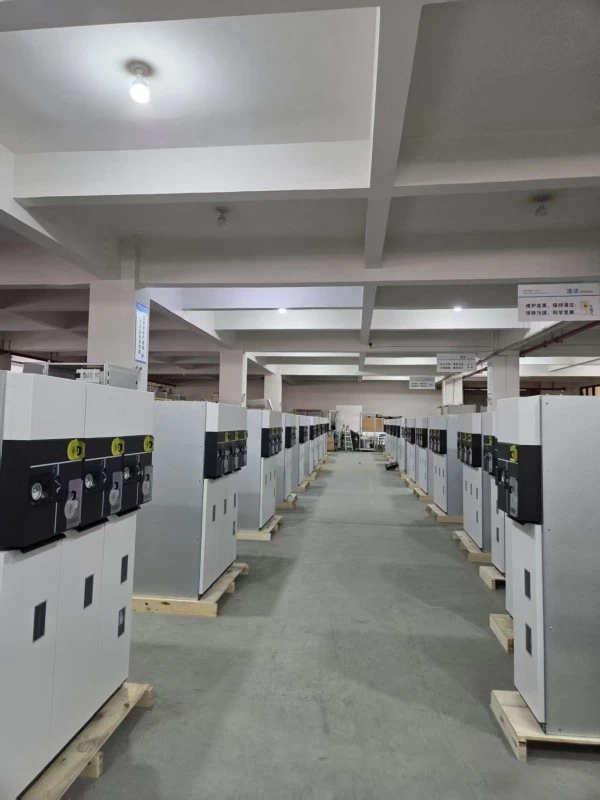

Детали производства

Резервуар и процесс герметизации

Бак компактного герметичного полностью изолированного RMU изготовлен из нержавеющей стали AISI 304 толщиной 2 мм, сварен лазером и прошел испытания на утечку гелием. В уплотнении используются двойные уплотнительные кольца из гидрогенизированного нитрильного каучука (HNBR), который сохраняет эластичность более 30 лет без старения и растрескивания. Все втулки отлиты из эпоксидной смолы со встроенными экранами для предотвращения частичного разряда.

Изоляция и прерывание дуги

Выключатель нагрузки работает в элегазе при относительном давлении 0,04–0,05 МПа. Дугогасительная конструкция надувного типа обеспечивает прерывание тока нагрузки до 630А и включение/отключение токов зарядки кабеля. Для защиты трансформатора доступны дополнительные модули вакуумных выключателей, интегрированные с токоограничивающими предохранителями, образующие «комбинированный» блок.

Рабочий механизм

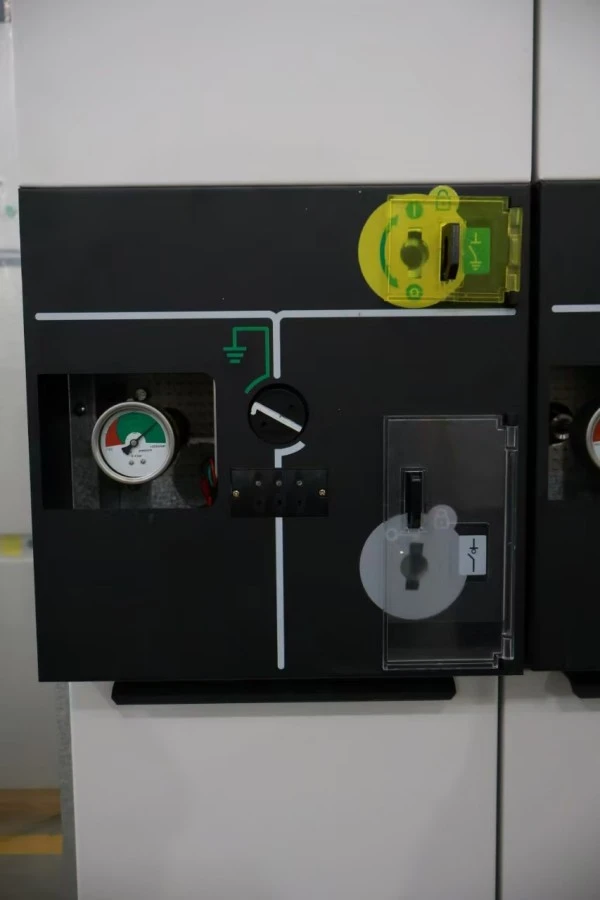

Трехпозиционный переключатель (закрыто/открыто/заземлено) приводится в действие подпружиненным механическим механизмом с четким индикатором положения. Все движущиеся части герметично закрыты внутри резервуара, что исключает окисление и скопление пыли. На передней панели имеются механические блокировки, предотвращающие:

1. Включение заземлителя при замыкании выключателя нагрузки.

2. Открытие крышки кабельного отсека при разомкнутом заземляющем выключателе.

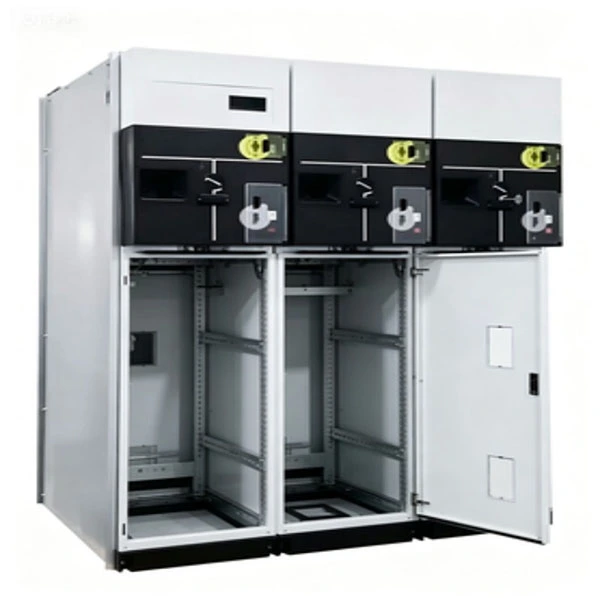

Кабельное соединение и заземление

Кабельные отсеки предназначены для одиночных или параллельных кабелей с опорой на напряженный конус. Стандартные кабельные коробки допускают использование термоусадочных или холодных зажимов. Через все устройства проходит встроенная медная шина заземления с двумя точками заземления для обеспечения безопасности.

Гарантия качества и тестирования

Каждый компактный герметичный полностью изолированный RMU перед отправкой проходит плановые испытания:

● Измерение сопротивления главной цепи.

● Испытание выдерживаемым напряжением промышленной частоты (42 кВ/1 мин для 12 кВ; 65 кВ/1 мин для 24 кВ).

● Испытание грозовым импульсом (пик 75 кВ для 12 кВ; пик 125 кВ для 24 кВ).

● Испытание на утечку газа (масс-спектрометрия с гелием).

● Испытание механической работы (200 циклов)

● Измерение частичного разряда (<5 пКл)

● Проверка внутренней дуги (типовое испытание, выполняемое сторонней лабораторией)

● Все продукты соответствуют стандартам IEC 62271-200, GB 3906, GB/T 11022 и GB/T 3804.

Упаковка и доставка

Упаковка: Деревянные экспортные ящики с противоударным пенопластом и защитой от влаги. Каждый блок индивидуально упакован в вакуумный пластик с влагопоглощающими пакетами.

Аксессуары: рукоятка управления, комплект заземления, запасные уплотнительные кольца, кабельные наконечники и руководство по установке.

Доставка: FOB Шанхай или Нинбо. Стандартная доставка 25–35 дней после подтверждения заказа. Воздушные перевозки доступны для срочных проектов.
