Экологически чистая газовая изоляция RMU

Экологически чистая газоизоляция РМУ (Кольцо Основной блок) представляет собой собранное на заводе герметичное распределительное устройство среднего напряжения в металлическом корпусе (до 24 кВ), в котором в качестве основной изолирующей и дугогасительной среды вместо чистого элегазового газа используется экологически чистая газовая смесь. В отличие от традиционных ЕА SF6, которые имеют высокий потенциал глобального потепления (ПГП = 23 500), SF₆ имеет ПГП примерно 24 300 согласно текущим справочным данным ЕС. Эко-RMU компании Lugao Power использует либо синтетический воздух, смесь N₂/SF₆ (с содержанием SF6 менее 10%), либо газ на основе фторкетона (C5-FK). Эти газы нетоксичны, негорючи и имеют ПГП ниже 1 (для синтетического воздуха) или менее 600 (для C5-FK) по сравнению с 23 500 для чистого SF6.

Преимущества продукта

Почему выбираютЛугао Пауэр’s Eco-Gas RMU вместо альтернатив SF6?

Особенности продукта

Список функций с техническими пояснениями

Детали производства

Как Lugao Power производит RMU на экогазе

Каждый экологически чистый газоизоляционный RMU производится на нашем сертифицированном по стандартам ISO 9001:2021 и ISO 14001 предприятии в Вэньчжоу, Китай. Производственный процесс специально адаптирован для работы с экогазом, в отличие от линий по производству SF6.

Пошаговый процесс производства

1. Изготовление резервуаров

● Нержавеющая сталь толщиной 3 мм (AISI 304) – лазерная резка, роботизированная гибка, сварка автоматизированным процессом MIG.

● 100% обнаружение утечек гелия: резервуар погружен в вакуумную камеру; Испытание на распыление гелия – скорость утечки <1×10⁻⁶ мбар·л/с (в 20 раз строже требований IEC).

2. Сборка компонентов

● Механизм трехпозиционного переключателя, собранный в чистом помещении (класс 100 000).

● Медные контакты с посеребренным покрытием (толщина 15 мкм) – обеспечивают низкое сопротивление контактов (<30 мкОм).

● Механизм затвора – нержавеющая сталь, кулачковый привод.

3. Вакуумная обработка

● Резервуар нагревается до 80°C под вакуумом (<10 Па) в течение 8 часов – удаляет влагу (целевое значение <10 ppm).

● Предотвращает внутреннюю конденсацию и пробой диэлектрика.

4. Экогазозаполнение

● Газовая смесь готовится на специальной смесительной станции (точность ±1%).

● Для смеси C5-FK: C5-FK (фторкетон) + CO₂ + O₂ (следы).

● Давление наполнения: 0,04 МПа относительно при 20°C.

● Каждый резервуар имеет серийный номер и этикетку с составом газа.

5. Заключительные электрические испытания.

● Выдерживаемая частота сети: 42 кВ/1 мин (устройства на 12 кВ).

● Импульс молнии: пиковое 75 кВ (1,2/50 мкс).

● Частичный разряд: <5 пКл при 1,2Ur (испытательное напряжение 12 кВ = 14,4 кВ).

● Измерение контактного сопротивления: записано в сертификате испытаний.

● Механическая проверка работы: 50 циклов открытия/закрытия – без изменения давления газа.

6. Проверка блокировки

● Все механические блокировки проверены с помощью контрольных штифтов – измеренное усилие записано.

7. Упаковка

● Газонаполненный агрегат с транспортировочной крышкой на клапане.

● Манометр защищен пенопластовой крышкой.

Этапы контроля качества

Послепродажное обслуживание и гарантия

Гарантийный срок:

12 месяцев с даты ввода в эксплуатацию или 18 месяцев с даты отгрузки (в зависимости от того, что наступит раньше).

На гарантию распространяется:

1. Все механические части (механизм переключателя, блокировки, заземлитель, индикаторы)

2. Целостность бензобака (протечь из-за производственного брака)

3. Первичные и вторичные контакты

4. Состав экогаза (при отклонении заводской заправки от паспортного)

5. Манометр и монитор плотности.

Не охвачено:

1. Повреждения в результате неправильного хранения или установки (например, падение устройства)

2. Внешняя коррозия из-за агрессивной среды (например, химический завод).

3. Природные явления (землетрясение, наводнение, молния)

4. Расходные материалы (предохранители, контрольные лампы, аккумуляторы)

Часто задаваемые вопросы

В1: Какой именно газ используется в Экологичном газоизоляционном РМУ?

О: Lugao Power предлагает два варианта:

● Вариант А (экономичный): смесь N₂ + 10% SF₆ – ПГП ≈ 2350 (все еще на 90% ниже, чем чистый SF₆).

● Вариант B (зеленая премия): C5-FK (фторкетон) + CO₂ + O₂ – ПГП < 600, без PFAS, подходит для проектов, направленных на снижение зависимости от изоляционных газов SF₆ с высоким ПГП.

Оба нетоксичны, негорючи и одобрены стандартом IEC 62271-200.

Вопрос 2: Идентичны ли характеристики газа SF6?

О: Да, при одинаковом рабочем давлении (0,04-0,05 МПа) диэлектрическая прочность и способность к гашению дуги эквивалентны. Наш экологически чистый RMU проходит те же типовые испытания, что и элегазовые агрегаты: выдерживает напряжение 42 кВ, выдерживает короткое замыкание 20 кА и выдерживает 50 механических операций.

В3: Что произойдет, если произойдет утечка газа? Опасно ли это для работников?

Ответ: Эко-газ не токсичен (в отличие от SF6, который может производить токсичные побочные продукты под действием дуги). Однако большие утечки в замкнутых пространствах могут привести к вытеснению кислорода. RMU Lugao Power включает в себя сигнализацию низкого давления. В случае срабатывания проветрите помещение перед входом. Сам по себе газ в небольших количествах безопасен для дыхания (аналогично выбросу CO₂ из огнетушителя).

В4: Могу ли я при необходимости заправить бензин на месте?

О: Резервуар герметичен на весь срок службы — при нормальных условиях вам никогда не придется доливать его (скорость утечки <0,1% в год). Однако, если клапан поврежден, Lugao Power предоставляет комплекты для заправки именно той газовой смесью. Мы не рекомендуем использовать местный SF6 – это противоречит экологическим целям.

Вопрос 5: Является ли ваша экологически чистая газовая изоляция RMU дороже, чем SF6?

Ответ: Первоначальная стоимость покупки примерно на 8-12% выше из-за газовой смеси и специальной производственной линии. Однако:

1. Вы избегаете будущих затрат на восстановление SF6.

2. Вы имеете право на налоговые льготы по экологическому строительству (например, в Сингапуре, ЕС).

3. Многие коммунальные предприятия теперь платят надбавку за распределительное устройство, не содержащее элегаз, при оценке закупок.

4. В течение 20-летнего жизненного цикла эко-RMU Лугао не требует затрат или дешевле.

В6: Какие сертификаты имеет этот RMU?

A: Полные типовые испытания IEC 62271-200 (сертификат KEMA). Дополнительный:

● ISO 14001 (экологический менеджмент в производстве).

● Маркировка CE

● Китайский ГБ/Т 3906

Вопрос 7: Могу ли я модернизировать существующую панель элегазового модуля RMU экогазом?

О: Нет, система обработки газа, уплотнения и настройки давления отличаются. Однако компания Лугао Пауэрэлегазовая изоляция RMUимеет те же внешние размеры и расстояние между шинами, что и большинство стандартных элегазовых модулей RMU. Это позволяет производить замену без проведения строительных работ.

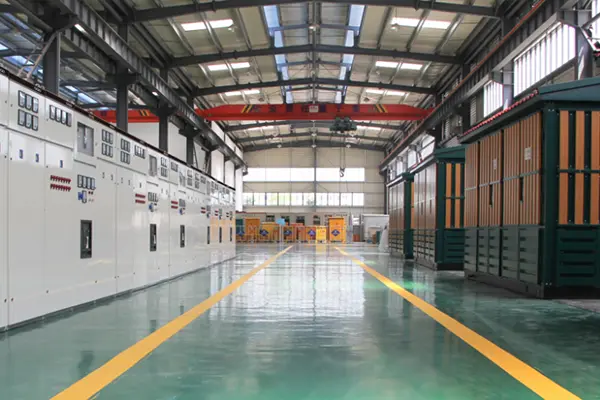

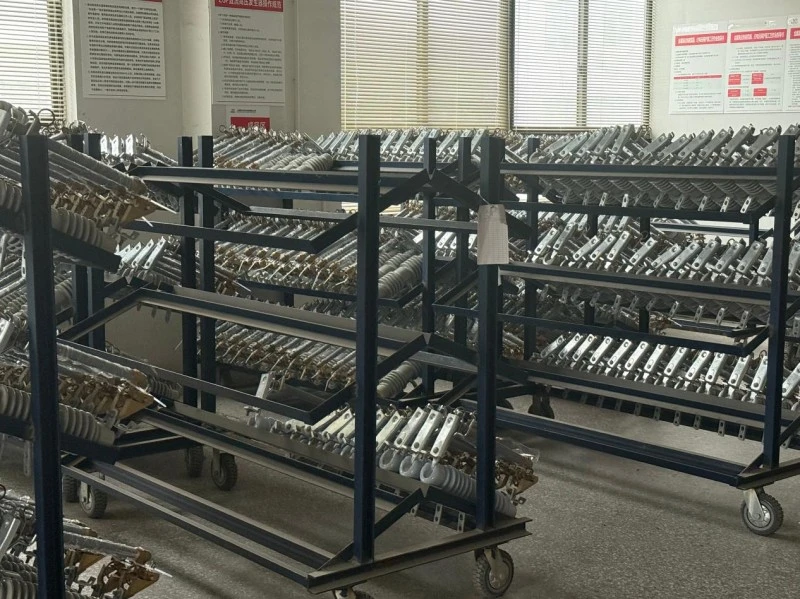

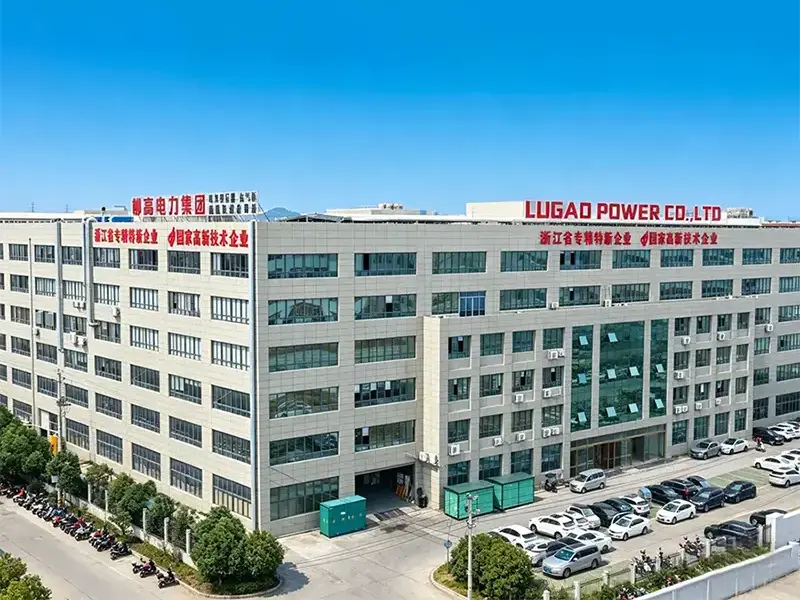

Фабрика Лугао
