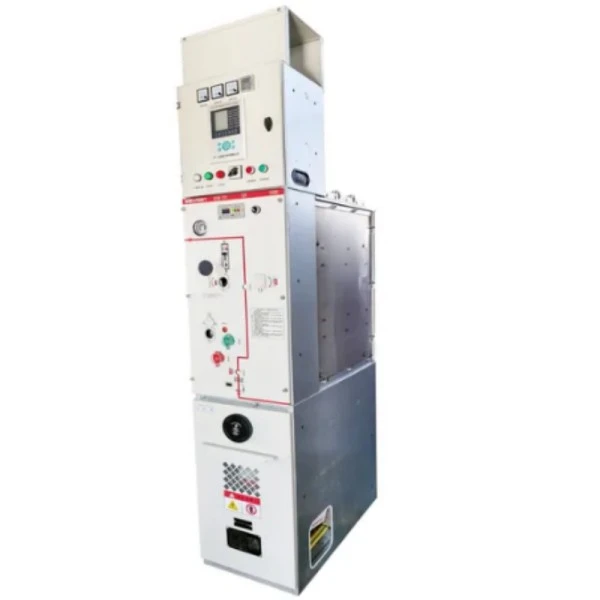

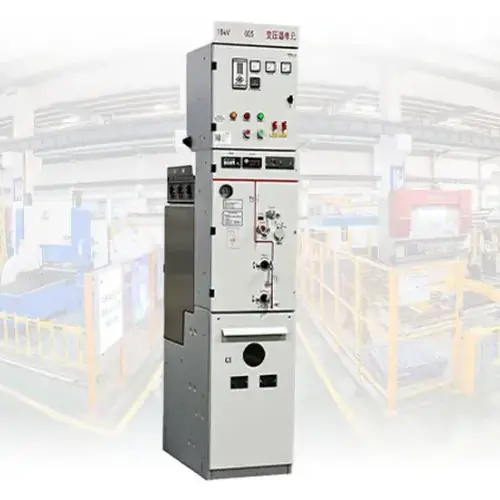

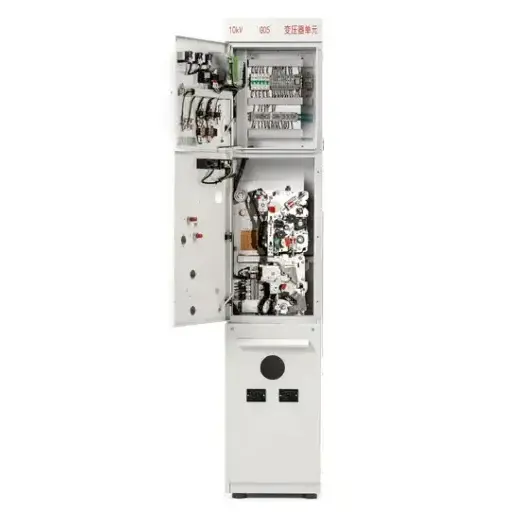

Изолированная панель распределительного устройства RMU MV HV с VCB

Что это такое?

Изолированная панель распределительного устройства высокого напряжения RMU MV с VCB представляет собой электрораспределительное устройство заводской сборки в металлическом корпусе, сочетающее в себеКольцевой основной блок (RMU)функциональность благодаря технологии вакуумного выключателя (VCB). RMU обеспечивает конфигурацию кольцевой сети — мощность может течь в любом направлении, обеспечивая непрерывность электропитания. VCB, помещенный в герметичный вакуумный прерыватель, гасит дуги в течение миллисекунд при возникновении неисправностей.

RMU (Ring Main Unit) — компактное распределительное устройство, предназначенное для замкнутых электрических сетей. В отличие от радиальных распределительных систем, где одна неисправность может привести к отключению электроэнергии для всех последующих потребителей, RMU позволяет создать кольцевую конфигурацию: мощность может течь в любом направлении. Когда в одной секции возникает неисправность, вы просто изолируете эту секцию, в то время как остальная часть сети продолжает получать питание от альтернативного источника.

VCB (вакуумный выключатель) — это сердце системы защиты этой панели. Внутри герметичного вакуумного прерывателя автоматический выключатель может погасить электрические дуги в течение миллисекунд при возникновении неисправности. Поскольку внутри прерывателя нет воздуха или масла, дуга гасится практически мгновенно, что сводит к минимуму повреждение оборудования, расположенного ниже по потоку, и продлевает срок службы контактов.

На изолированном распределительном устройстве среднего и высокого напряжения указано, что данное изделие работает в диапазоне от среднего до высокого напряжения (обычно от 12 кВ до 40,5 кВ) и использует передовую технологию изоляции — либо газ SF6, либо твердый диэлектрик — для изоляции частей, находящихся под напряжением, от окружающей среды.

Что он может сделать?

1. Управление распределением электроэнергии – включение/выключение цепей вручную или через SCADA.

2. Защита от неисправностей – прерывание токов короткого замыкания до 31,5 кА.

3. Изоляция сети. Надежно заземлите выходные кабели для технического обслуживания.

Эта панель позволяет коммунальным предприятиям, промышленным предприятиям и коммерческим зданиям добиться практически нулевого времени простоя, сохраняя при этом абсолютную безопасность персонала. Каждая изолированная панель распределительного устройства RMU MV HV с VCB рассчитана на работу в самых суровых условиях.

Параметр продукта (спецификация)

Особенности продукта и применение

Ключевые особенности

Встроенная защита VCB. В отличие от стандартных RMU с предохранителями, наша изолированная панель распределительного устройства RMU MV HV с VCB обеспечивает полное прерывание при неисправности. Вакуумный прерыватель не требует технического обслуживания в течение всего срока службы.

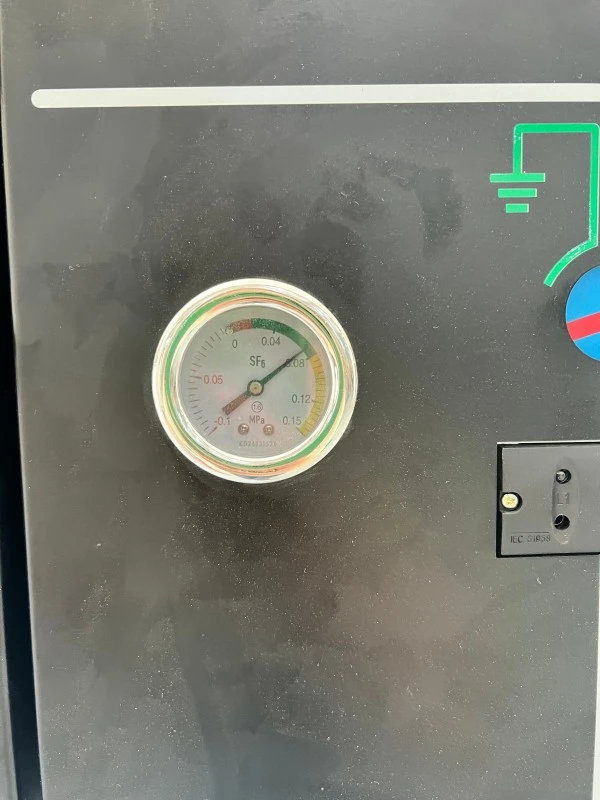

Герметичный резервуар с элегазовой изоляцией. Все части, находящиеся под напряжением, помещены в резервуар из нержавеющей стали толщиной 3 мм с годовой утечкой <0,1%. Никакой чистки, никаких испытаний изоляции, никакого воздействия пыли или соляного тумана.

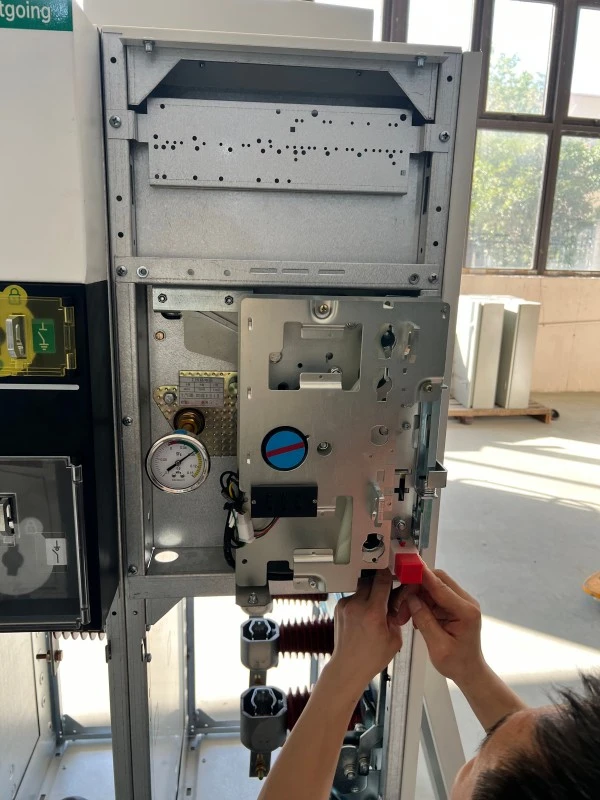

Трехпозиционный выключатель-разъединитель обеспечивает положения «включено», «выкачено» и «заземлено» с механической блокировкой для предотвращения неправильных последовательностей.

Устойчивость к внутренней дуге --- Протестировано при токе 20 кА/1 с со сбросом давления, отводящим горячие газы от оператора.

Компактная занимаемая площадь — занимает на 30–50% меньше площади, чем распределительное устройство с воздушной изоляцией, идеально подходит для подстанций с ограниченным пространством.

Дистанционный мониторинг — стандартные вспомогательные контакты плюс дополнительная связь Modbus или IEC 61850.

Приложения

● Городское электрораспределение (подвальные подстанции, коммерческие комплексы)

● Ветровые и солнечные электростанции (выдерживает вибрацию, перепады температур)

● Промышленные предприятия (сталелитейная, цементная, нефтехимическая)

● Центры обработки данных (требования к бесперебойной работе уровня Tier III/IV).

● Железнодорожные тяговые подстанции (системы 25кВ)

● Горнодобывающие работы (пыльная и влажная среда)

Вопросы и ответы по функциям

Вопрос: Чем отличается VCB от выключателя нагрузки?

A: Выключатель нагрузки прерывает только обычные токи нагрузки. VCB в этой изолированной панели распределительного устройства RMU MV HV с VCB прерывает токи повреждения до 31,5 кА за миллисекунды, используя вакуумный прерыватель без ионизирующей среды.

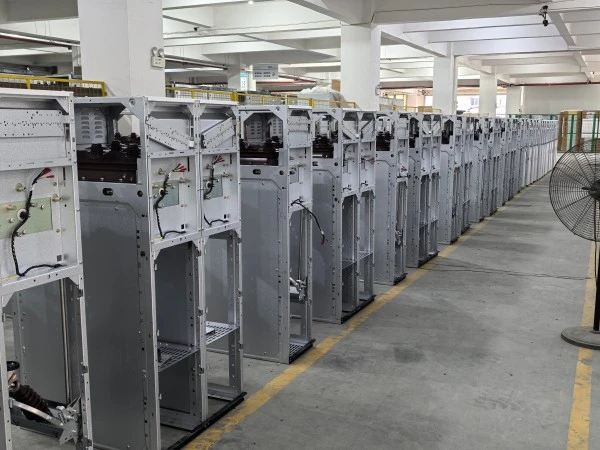

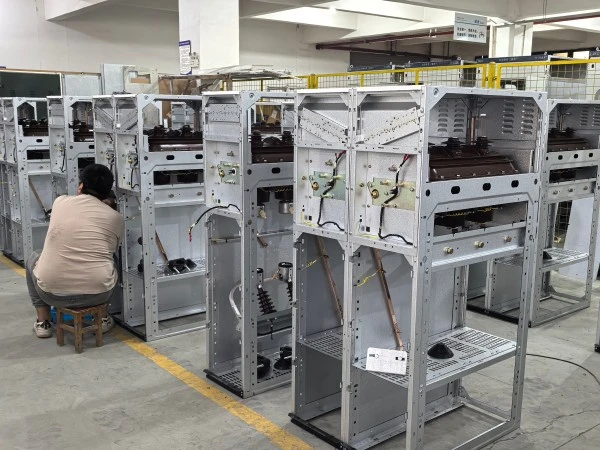

Детали производства

Производственный процесс

● Изготовление резервуара: нержавеющая сталь 316L, вырезанная лазером, сваренная роботом, проверенная рентгеновским методом, испытанная под давлением 0,4 МПа в течение 24 часов.

● Сборка вакуумного прерывателя. Каждый прерыватель проходит испытание высоким напряжением переменного тока напряжением 70 кВ и измерение контактного сопротивления.

● Обработка SF6 — резервуар откачивается до давления <10 Па, затем заполняется газом SF6 (чистота >99,97%, точка росы <-50°C). Галогенный детектор проверяет все пломбы.

● Испытания. Испытания на механическую износостойкость (1000 циклов), диэлектрические испытания (70 кВ/1 мин), частичный разряд (<5 пКл) и внутреннюю дугу (20 кА/1 с).

Гарантия качества и сертификаты

Почему стоит выбрать Lugao Power?

RMU с VCB и RMU с предохранителем

В целом, блоки VCB RMU рекомендуются для систем распределения электроэнергии средней и большой мощности, которые требуют частых операций переключения, расширенной защиты и удаленного мониторинга. RMU с предохранителями — это экономичное решение для защиты трансформаторов и небольших распределительных сетей с относительно стабильными нагрузками.

Упаковка, доставка и послепродажное обслуживание

Упаковка

1. Внутренняя пленка VCI + пенопласт + фанерный ящик толщиной 9 мм.

2. Давление SF6 снижено до 0,05 МПа для транспортировки.

Послепродажное обслуживание и гарантия

1. Гарантийный срок: 12 месяцев с момента ввода в эксплуатацию или 18 месяцев с момента отгрузки, в зависимости от того, что наступит раньше.

2. Покрытие: дефекты материала/производства, заправка элегазом при утечках >0,5% в год, потеря вакуума в VCB.

3. Исключения: Неправильный монтаж, форс-мажорные обстоятельства, несанкционированная модификация, расходные материалы.

Услуги:

1. Бесплатное удаленное устранение неполадок (24-часовой ответ)

2. Отправка запчастей в течение 48 часов (региональные склады)

3. Доступна расширенная гарантия (2, 3 или 5 лет).

Часто задаваемые вопросы

В1: Можете ли вы предоставить отчеты о типовых испытаниях и FAT?

А: Да. Доступны протоколы типовых испытаний IEC. Заводские приемочные испытания на нашем заводе в Чжэцзяне приветствуются. Проверка третьей стороной (SGS, BV) доступна за счет клиента.

Вопрос 2. Как обрабатываются гарантийные претензии на международном уровне?

О: Отправьте фотографии/видео по электронной почтеlugaoteam@lugaoelectric.com. Удаленная диагностика в течение 24 часов. В случае дефектов, покрываемых страховкой, мы бесплатно вышлем запасные части.

В3: Каков ожидаемый срок службы этой изолированной панели распределительного устройства RMU СН ВН с автоматическим выключателем?

A: Резервуар с элегазом и шины: 30 лет. Прерыватель VCB: 10 000 операций или 30 лет. Капитальный ремонт механизма: 15-20 лет. Общий срок службы: 25-30 лет при правильном обслуживании.

В4: какие условия оплаты вы принимаете?

О: впервые покупатели: 30% предоплата банковским переводом, 70% перед отправкой. Постоянные клиенты: 20% T/T + 80% против копии B/L. Аккредитив по предъявлении принят.

Вопрос 5: Можно ли использовать изолированную панель распределительного устройства высокого напряжения RMU MV с VCB на большой высоте?

A: Стандартная конструкция ≤2000 м. Высотная версия (повышенная утечка, более высокое давление SF6) доступна на высоте до 3500 м. Индивидуальное проектирование >3500м.
