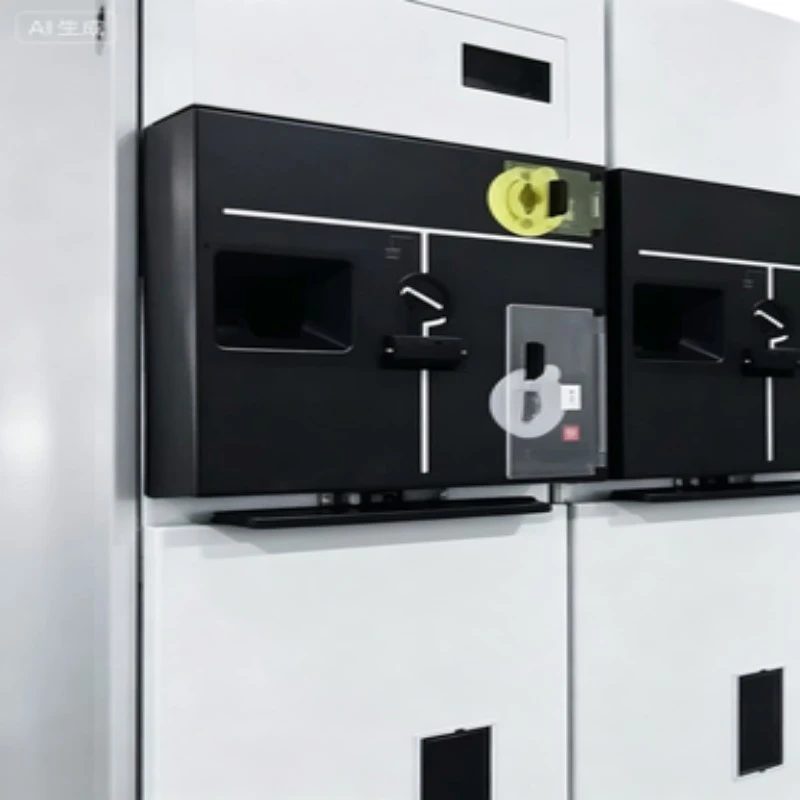

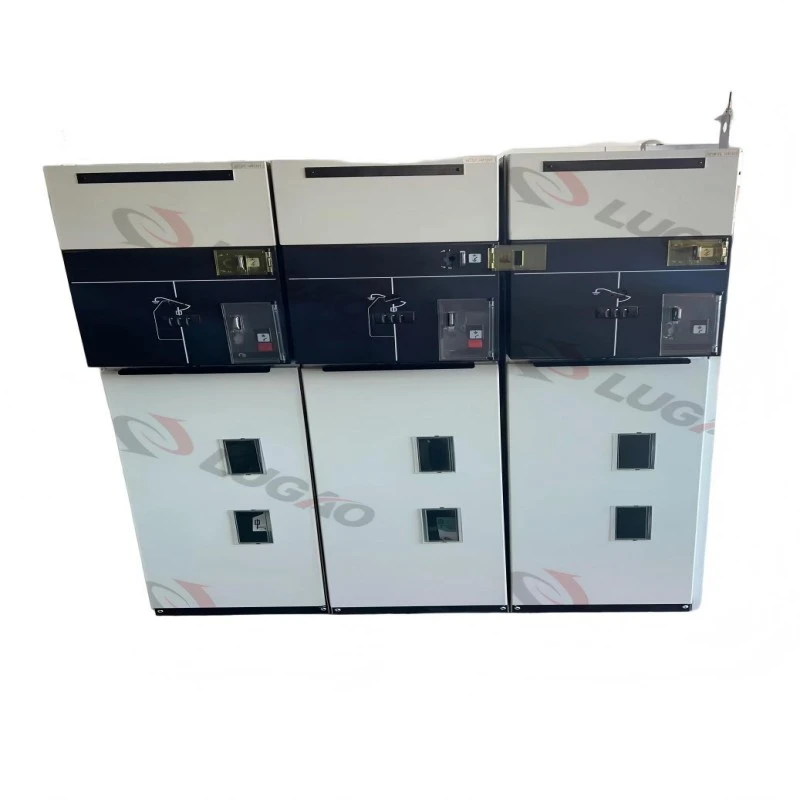

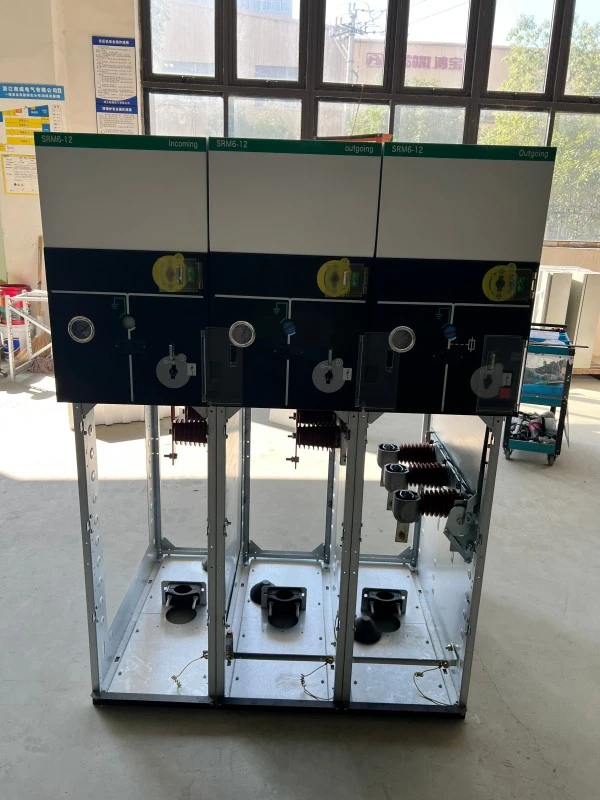

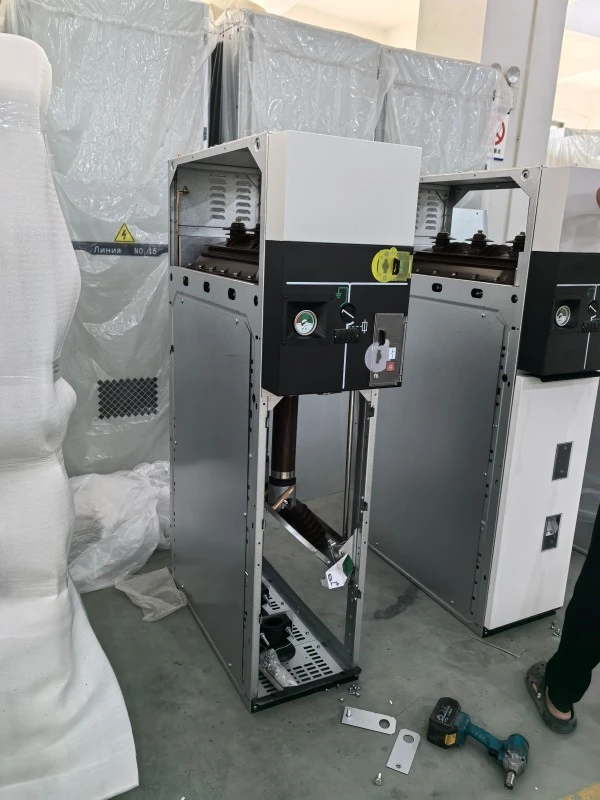

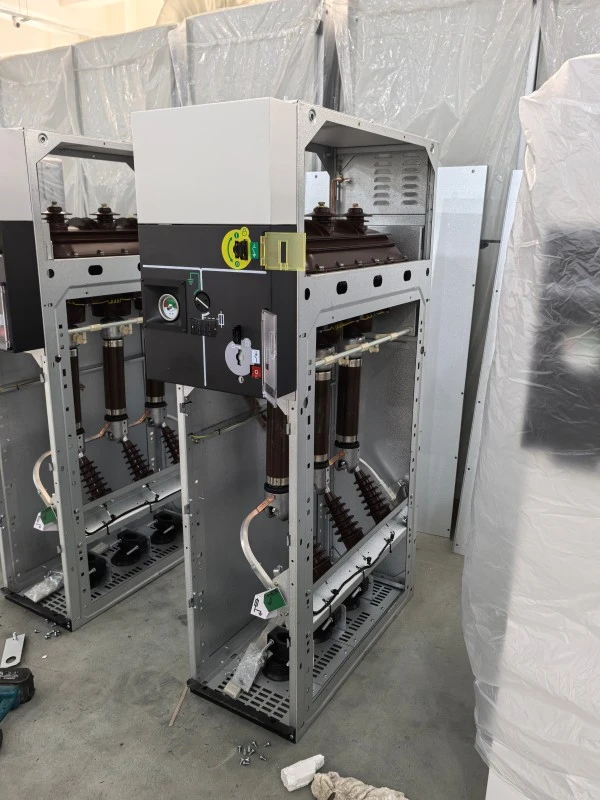

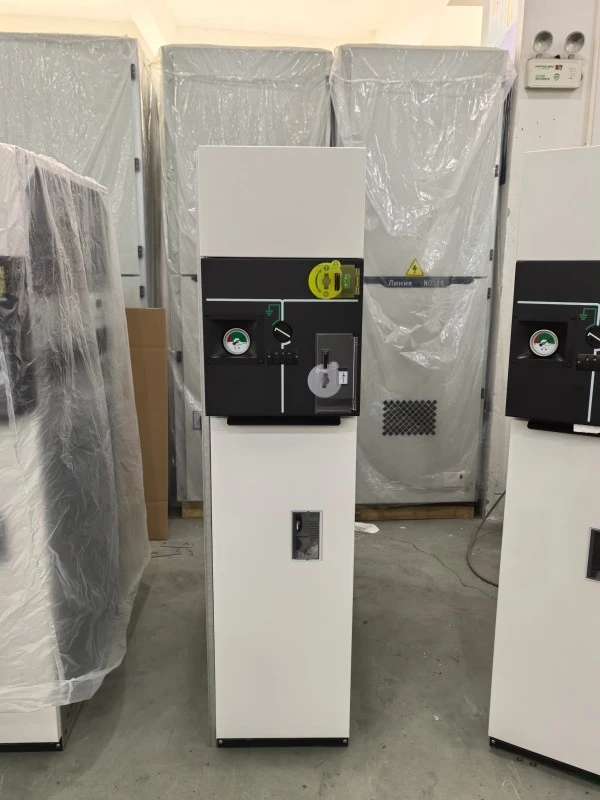

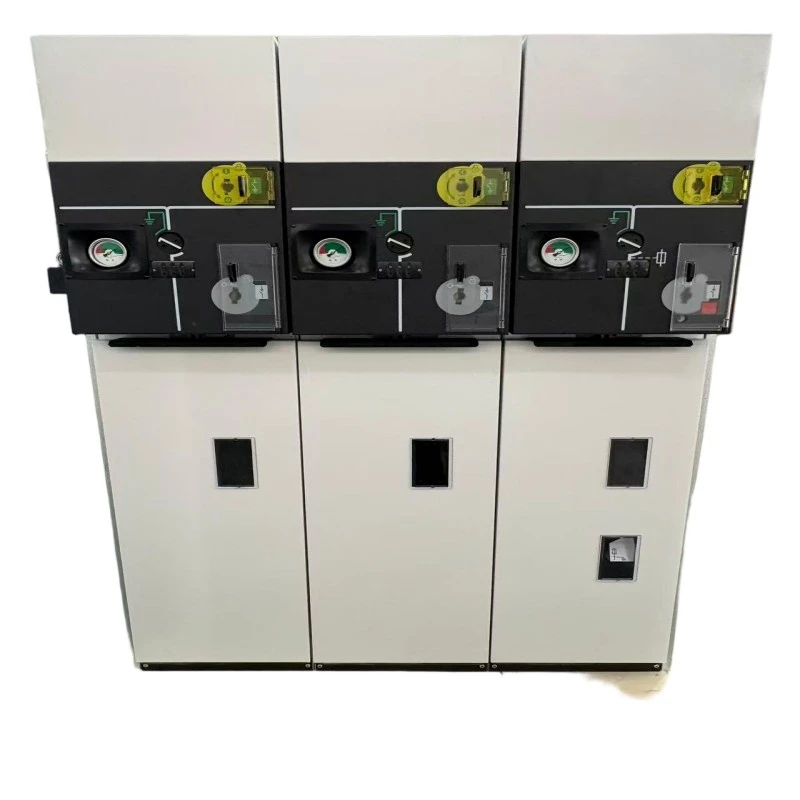

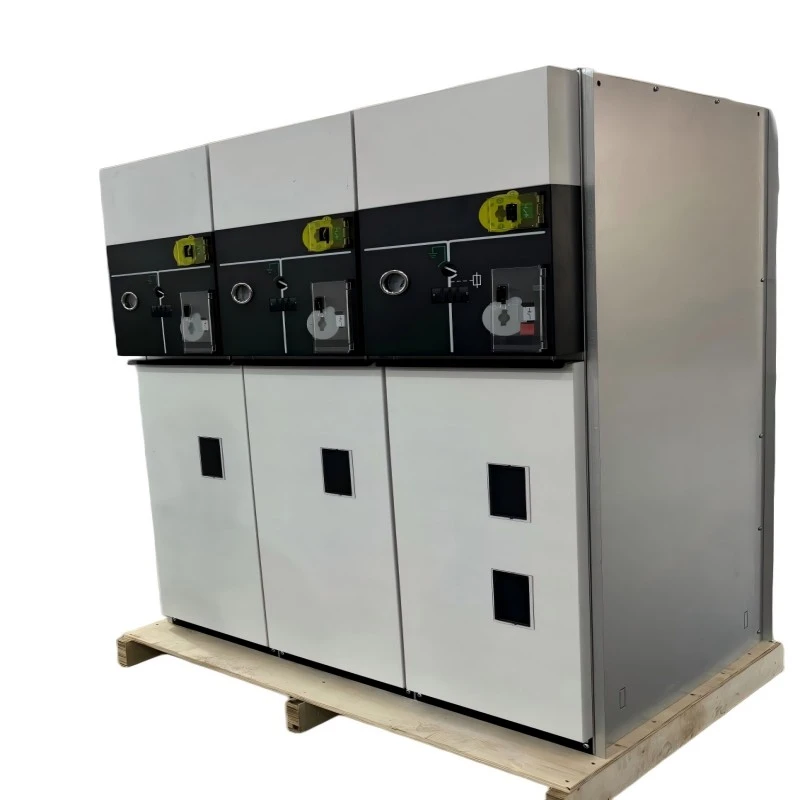

Система блокировки низкого уровня газа RMU в металлическом корпусе

Система блокировки низкого уровня газа RMU в металлическом корпусе (Кольцо Основной блок) — распределительное устройство заводской сборки, прошедшее типовые испытания, предназначенное для распределительных сетей среднего напряжения (до 24кВ). Он сочетает в себе технологию газа с изоляцией SF6 или без SF6 с механической и электрической системой блокировки низкого давления газа.

Что он делает:

РМУ безопасно соединяет, изолирует и защищает трансформаторы и кабельные цепи в кольцевых сетях. «Система блокировки низкого уровня газа» автоматически предотвращает работу (замыкание или заземление), когда внутреннее давление газа падает ниже безопасных порогов, устраняя риск возникновения внутренней дуги из-за недостаточной диэлектрической прочности. Металлическая конструкция обеспечивает надежную физическую защиту и электромагнитное экранирование.

Ключевые функции:

● Включение/отключение нагрузки

● Работа заземлителя с блокировкой.

● Защита от тока повреждения (с предохранителем или реле).

● Сигнализация и блокировка низкого давления газа.

● Видимая изоляция под металлическим корпусом.

Каждый RMU с металлическим корпусом системы блокировки низкого уровня газа от Lugao Power соответствует стандартам IEC 62271-200 и GB/T 3906, обеспечивая плавную интеграцию в интеллектуальные сети.

Параметр продукта (спецификация)

Особенности продукта и применение

Основные функции (с разделом вопросов и ответов)

Особенность 1: Механизм блокировки низкого давления газа

Предотвращает замыкание или заземление при недостаточной плотности газа.

Механическая блокировка + обратная связь со вспомогательным контактом на RTU.

Особенность 2: Металлический закрытый, полностью герметичный резервуар

Бак из нержавеющей стали с лазерной сваркой.

Никаких внешних открытых частей, находящихся под напряжением.

Особенность 3: Встроенные механические/электрические блокировки

●Выключатель нагрузки – выключатель заземления – цепь блокировки передней крышки.

Предусмотрены замки с ключом и висячим замком.

Особенность 4: Компактная и модульная конструкция

Ширина всего 375 мм на единицу.

Расширяемый с обеих сторон.

Особенность 5: Удобная в обслуживании газовая система

Самоуплотняющиеся клапаны; манометр газа с зоной низкого давления, отмеченной красным цветом.

Приложения

1. Вторичные распределительные сети (жилые и коммерческие комплексы)

2. Станции сбора ветровой/солнечной энергии (экологическая адаптируемость)

3. Помещения распределительных устройств узла зарядки электромобилей.

4. Резервные фидеры центров обработки данных

5. Кольцевые сети промышленных предприятий

Вопросы и ответы --- Подробное описание особенностей продукта

В1: Влияет ли блокировка при низком уровне газа на нормальную скорость работы?

О: Нет. При нормальном давлении блокировка прозрачна. Замок срабатывает только при утечке газа (например, из-за старения уплотнения) — обычно через 10+ лет. Это добавляет нулевую задержку во время обычного переключения.

В2: Каков типичный интервал дозаправки бензином?

О: Для версии SF6 >20 лет при нормальных условиях. Блокировка низкого уровня газа вызовет сигнал тревоги задолго до критического уровня, что позволит провести плановое техническое обслуживание.

Вопрос 3. Подходит ли RMU в металлическом корпусе с системой блокировки низкого уровня газа для автоматизации интеллектуальных сетей?

А: Абсолютно. Каждое устройство оснащено вспомогательными контактами для сигнализации низкого уровня газа, состояния блокировки и положения переключателя, совместимого со стандартом IEC 61850 через RTU.

Детали производства

Производственный процесс

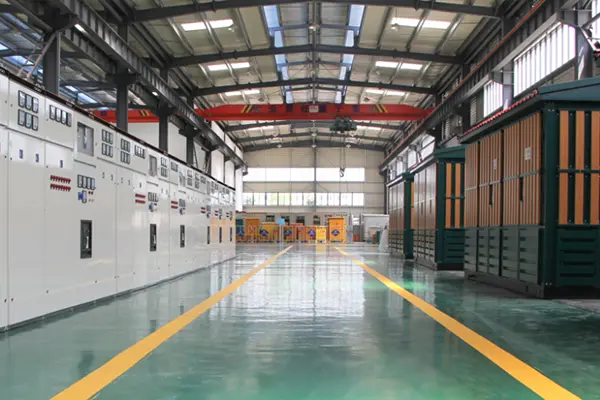

●Lugao Power Co., Ltd. производит каждую систему блокировки низкого уровня газа в металлическом корпусе.РМУв чистом помещении класса 100 000 для наполнения газом. Ключевые этапы производства:

1. Лазерная резка резервуаров и роботизированная сварка — испытание на утечку гелием (<1×10⁻⁶ мбар·л/с).

2. Вакуумная сушка и дегазация — содержание влаги ≤10 ppm.

3. Узел механической блокировки — испытание на выносливость в течение 5000 циклов.

4. Калибровка блокировки при низком уровне газа — с использованием прецизионных реле давления и кулачковых механизмов.

5. Заключительное электрическое испытание — устойчивость к промышленной частоте (42 кВ/1 мин для устройств на 12 кВ).

6. Уникальный серийный номер, прослеживаемый по сертификатам на сырье.

Контроль качества

Каждый RMU проходит 100% заводские приемочные испытания (FAT) согласно IEC.

●Функция блокировки потока газа проверена в трех точках давления: нормальное, сигнал тревоги, блокировка.

Измерение частичного разряда <5 пКл при 1,2Ur.

Сертификаты и гарантия качества

Почему стоит выбрать Lugao Power Co., Ltd.?

● Более 15 лет работы в распределительных устройствах среднего напряжения.

● Поддержка на протяжении всего жизненного цикла – гарантия на запасные части составляет 10 лет.

● Специальное проектирование – добавьте дистанционный мониторинг низкого уровня газа, нагреватель или трансформаторы тока.

«Покупая RMU в металлическом корпусе с системой блокировки низкого уровня газа у Lugao, вы получаете не просто продукт, но и партнера в области сетевой безопасности».

Упаковка и доставка

Упаковка

1. Индивидуальный RMU: запечатан в антистатический полиэтиленовый пакет + влагопоглотитель.

2. Амортизация: пена EPE толщиной 30 мм внутри деревянного ящика.

3. Внешний ящик: термообработанная фанера (соответствует стандарту ISPM-15 для экспорта).

4. Маркировка: Хрупкий, центр тяжести, газонаполненная этикетка, предупреждение о блокировке.

Доставка

1. Порт: Шанхай/Нинбо.

2. Срок выполнения заказа: 25 рабочих дней для стандартных блоков 630А (примерный заказ 15 дней).

3. Отгрузочные документы: упаковочный лист, коммерческий счет, коносамент, протоколы испытаний, сертификат калибровки блокировки.

Записка о транспортировке газа

Установки, заполненные элегазом или экогазом, перевозятся как «неопасные грузы» под номером ООН 3166 (оборудование, работающее на газе). Все клапаны герметичны и защищены.

Часто задаваемые вопросы

Вопрос 1: Каков гарантийный срок для системы блокировки низкого уровня газа в металлическом корпусе RMU?

О: Lugao Power предоставляет 12 месяцев с даты ввода в эксплуатацию или 18 месяцев с момента отгрузки (в зависимости от того, что наступит раньше). На механизм блокировки низкого уровня газа распространяется гарантия сроком на 5 лет.

В2: Можно ли обойти блокировку низкого уровня газа в чрезвычайной ситуации?

Ответ: Нет, намеренно. Обход нарушит безопасность. Вместо этого мы предоставляем комплект временной заправки газа для восстановления давления в течение 30 минут. Всегда соблюдайте локаут-маркировку.

В3: Предоставляете ли вы обучение установке?

А: Да. Мы предлагаем бесплатное дистанционное видеоруководство и обучение на месте при заказе от 10 единиц.

Вопрос 4: Как проверить функцию блокировки при низком уровне газа перед установкой?

О: Используйте тестовый порт на мониторе плотности газа. Медленно выпустите газ – при пороге срабатывания сигнализации (0,03 МПа) вы услышите сигнал реле сигнализации; при пороге блокировки (0,02МПа) вал переключения механически блокируется. Это продемонстрировано на нашем заводском видео.

Вопрос 5: Совместим ли этот RMU с газом, не содержащим SF6?

А: Да. Lugao Power предлагает систему блокировки низкого содержания газа в металлическом корпусе RMU со смесью N2/SF6 (70%/30%) или газом на основе C4-FN. (Газовая среда и пороговые значения блокировки настраиваются в соответствии с выбранной системой изоляции.) Пороговые значения давления блокировки пересчитываются для каждого типа газа.
