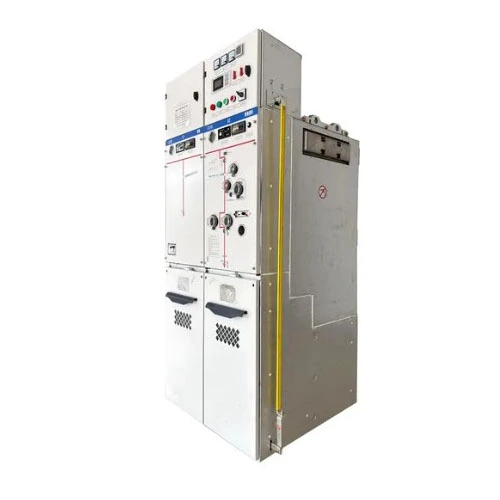

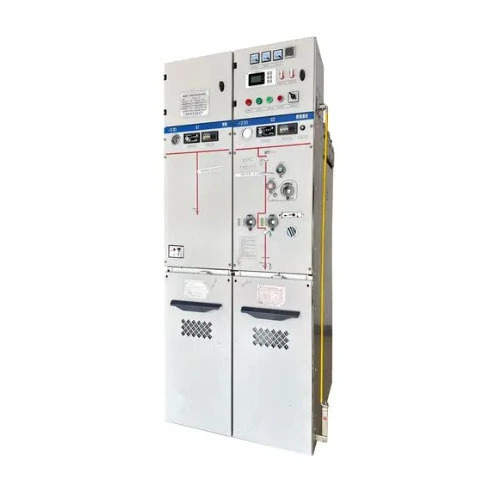

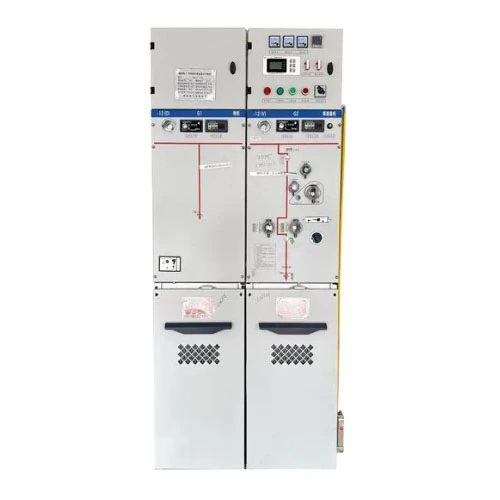

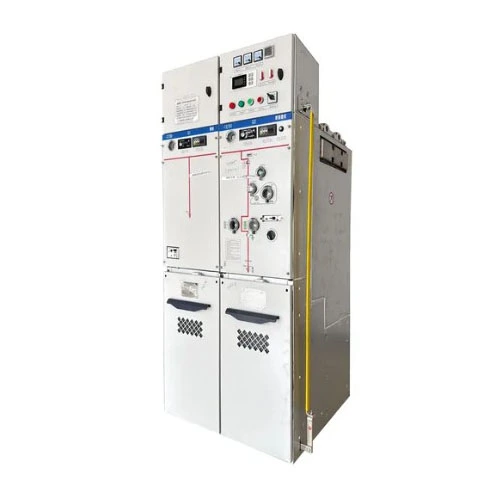

Компактное распределительное устройство RMU с элегазовой изоляцией и металлическим корпусом

Компактное распределительное устройство RMU с элегазовой изоляцией в металлическом корпусе представляет собой законченный блок распределения электроэнергии, который полностью помещает высоковольтные коммутационные устройства, шины, заземляющие выключатели и другие основные компоненты внутри бензобака из нержавеющей стали, заполненного элегазом в качестве изолирующей среды.

Этот продукт в основном используется в энергосистемах 12 кВ/24 кВ длякольцевой основной блок (RMU)приложения или распределение мощности терминала.

Что он может сделать?

Проще говоря, он обеспечивает распределение, переключение, защиту и управление электропитанием. Конкретные функции включают в себя:

1. Включающий и отключающий ток нагрузки – нормальное переключение линии.

2. Создание и отключение тока короткого замыкания - в сочетании с предохранителями или автоматическими выключателями быстро отключают цепь во время неисправностей для защиты трансформаторов и линий.

3. Изоляция и заземление — обеспечивает видимую точку отключения и функцию заземления для обеспечения безопасности обслуживающего персонала.

4. Кабельное соединение и защита – действует как входной/отходящий блок, обеспечивая защиту кабельных линий от перегрузки по току и короткого замыкания.

Благодаря полностью герметичной конструкции этот продукт особенно подходит для суровых условий (например, большая высота, влажность, солевые брызги, сильная пыль) или в местах с ограниченной территорией (например, коммерческие центры, жилые комплексы, ветряные электростанции). Это идеальная замена традиционным кольцевым главным блокам с воздушной изоляцией.

Параметр продукта (спецификация)

Ниже приведены стандартные технические параметры компактного распределительного устройства RMU с элегазовой изоляцией в металлическом корпусе производства компанииЛугао Пауэр Ко., Лтд.:

Характеристики и применение продукта (формат вопросов и ответов)

Вопрос 1: Какова самая главная особенность этого компактного распределительного устройства RMU с элегазовой изоляцией и металлическим корпусом?

О: Самая большая особенность — это чрезвычайная компактность и полностью изолированная конструкция. По сравнению с традиционными RMU с воздушной изоляцией наш продукт уменьшает объем примерно на 70%, сохраняя при этом превосходные электрические характеристики. Все детали, находящиеся под высоким напряжением, полностью изолированы внутри бензобака из нержавеющей стали и не подвержены воздействию внешнего конденсата, загрязнений или мелких животных, что обеспечивает 30-летний срок эксплуатации без технического обслуживания. Кроме того, наш основной кольцевой блок с элегазовой изоляцией имеет модульную конструкцию, позволяющую гибко комбинировать входящие/выходящие блоки, измерительные блоки, блоки PT и т. д. в соответствии с требованиями пользователя.

Вопрос 2: Насколько он надежен в суровых условиях?

О: Чрезвычайно надежный. Бензобак изготовлен с использованием лазерной сварки и обнаружения утечек гелием, годовой уровень утечек составляет менее 0,1%, что обеспечивает долгосрочную стабильность давления газа SF6. Даже при сильном морозе -40°C или высокой температуре +55°C или на высоте до 3000 метров наш продукт сохраняет номинальный уровень изоляции. Многие клиенты установили это компактное распределительное устройство RMU на прибрежных ветряных электростанциях и шахтах, где оно работало в течение многих лет без каких-либо происшествий с пробоями изоляции.

В3: Какие конструкции безопасности имеет продукт?

Ответ: Безопасность является нашим главным приоритетом. Изделие оснащено системой блокировки «пяти защит» (предотвращает неправильное срабатывание выключателя, предотвращает включение разъединителей под нагрузкой, предотвращает включение заземлителя под напряжением, предотвращает подачу напряжения при замкнутом заземлении и предотвращает попадание в отсеки под напряжением). Кроме того, бензобак имеет класс защиты от внутренней дуги IAC AFLR 20 кА/1 с, а каналы сброса давления направляют энергию дуги в безопасную зону за пределами корпуса. Окно наблюдения на панели управления обеспечивает четкое представление о состоянии разрыва изоляции.

В4: Для каких конкретных сценариев применения он подходит?

О: Наш продукт широко используется в следующих сценариях:

● Городские жилые комплексы, коммерческие здания — в качестве основных вводных и распределительных устройств на подстанциях, позволяющие экономить площадь.

● Ветровые электростанции, фотоэлектрические электростанции — как блоки RMU внутри компактных подстанций, выдерживающие колебания температуры.

● Промышленные парки, заводы — защита трансформаторов малой и средней мощности, замена традиционных плавких предохранителей.

● Метро, ​​туннели, аэропорты — узлы электропитания высокой надежности, требующие низкой интенсивности отказов.

● Центры обработки данных — нагрузки уровня А с чрезвычайно высокими требованиями к непрерывности электропитания, позволяющие автоматически переключать мощность в резервный режим с помощью автоматизации.

● Шахты, порты — пыльная и влажная среда, где полностью герметичная конструкция является явным преимуществом.

Если вам нужно одно или сотни единиц компактного распределительного устройства RMU с элегазовой изоляцией в металлическом корпусе, мы можем предложить стандартизированные или индивидуальные решения.

Детали производства (преимущества перед конкурентами)

Подробное сравнение: Lugao Power и обычные бренды

Наши основные отличительные преимущества:

1. Действительно «необслуживаемый»: Обычные бренды заявляют, что не требуют технического обслуживания, но имеют ежегодную норму утечки газа> 1%, требующую дозаправки каждые 3-5 лет.Лугао Пауэриспользуется двойное уплотнительное кольцо + металлическая конструкция с жестким уплотнением с годовой интенсивностью утечек ≤0,1% – дозаправка в течение расчетного срока службы не требуется.

2. Адаптивность к экстремальным условиям окружающей среды: Наш продукт прошел типовые испытания при низкой температуре -45°C и высокой температуре +60°C, а также 720-часовые испытания в солевом тумане (обычно = 96 часов) – подходит для прибрежных и альпийских регионов.

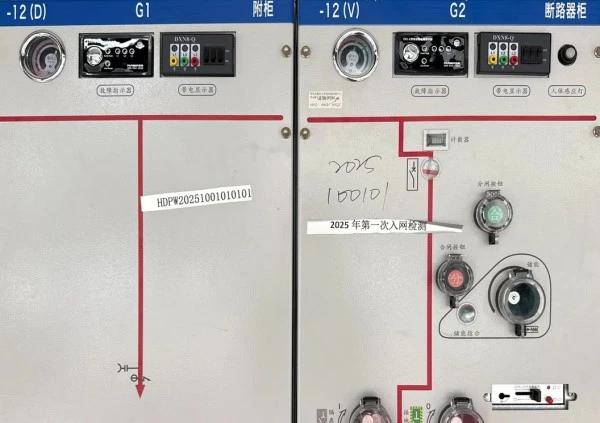

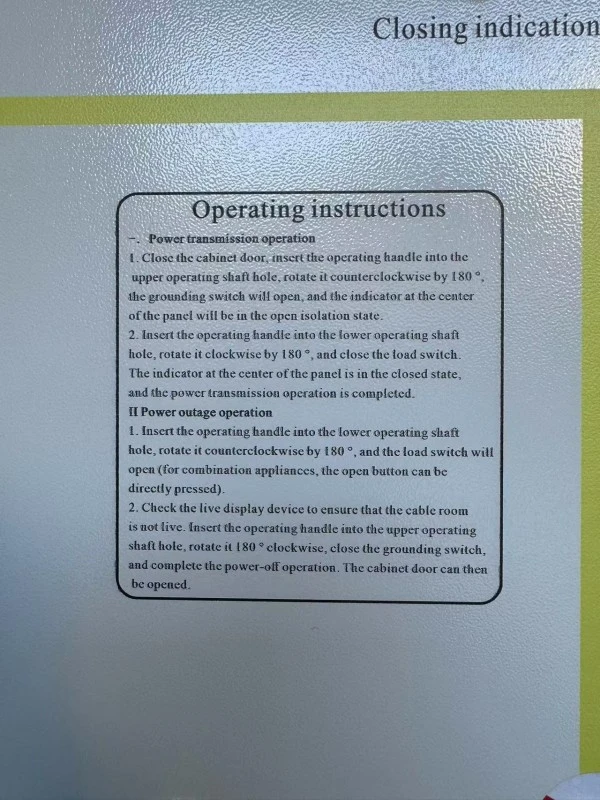

3. Удобное управление: положения переключателей, состояние заземления и состояния открытия/закрытия имеют цветовую маркировку на панели, а рукоятка управления обеспечивает обратную связь по усилию для предотвращения неправильной работы.

4. Более высокая устойчивость к короткому замыканию: стандарт требует 20 кА/3 с; мы проектируем с запасом по току 25 кА/3 с и пиковой стойкостью 63 кА, что на 15 % превышает средние показатели по отрасли.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Является ли элегаз в этом компактном распределительном устройстве RMU с металлическим корпусом элегазовой изоляцией экологически безопасным? Будет ли он отменен позже?

Ответ: В настоящее время элегаз остается лучшим изолирующим газом, но мы уже разработали экологически чистые версии (C4 или сухой воздух). Бензобак приобретаемого вами агрегата чрезвычайно хорошо герметизирован, с минимальными протечками за 30 лет эксплуатации. Если в будущем потребуется экологически чистая модернизация, мы можем предоставить полную услугу по замене бензобака.

В2: Что делать, если давление газа падает во время работы?

О: В стандартную комплектацию нашего изделия входит манометр плотности газа (с контактом сигнализации низкого давления). При падении давления до 0,25 бар (относительно) в систему управления подается сигнал тревоги. В этот момент следует запросить отключение электроэнергии, и наша команда послепродажного обслуживания приедет, чтобы проверить наличие утечек и заправить элегаз. В обычных условиях дозаправка из-за утечки практически никогда не требуется.

В3: Можно ли адаптировать продукт к существующим системам автоматизации дистрибуции?

А: Абсолютно. Элегаз в этом компактном RMU с элегазовой изоляцией зарезервирован для интерфейсов DTU и места для электрических приводных механизмов. Добавив электрический модуль и кабели управления, его можно подключить к протоколам связи IEC 60870-5-101/104 или Modbus для обеспечения дистанционного открытия/закрытия, считывания тока/напряжения и загрузки индикатора неисправности.

Почему стоит выбрать Lugao Power?

Основан в 2016 году:Лугао Пауэр — профессиональный производитель оборудования для передачи и распределения электроэнергии среднего и высокого напряжения, имеющий собственный завод и комплексные возможности исследований и разработок, производства и продаж.

Производственное помещение площадью более 3000 м²:Наше производство обеспечивает производство, сборку, проверку и тестирование силовых трансформаторов, блоков управления, распределительных устройств и другого оборудования для распределения электроэнергии.

Обслуживается более 30 стран:Продукция Lugao Power экспортируется в более чем 30 стран, обслуживая электросети, промышленность, инфраструктуру, возобновляемые источники энергии и другие международные проекты.

Сертификация ISO9001 и SGS:Наше управление качеством и производственные процессы подтверждены сертификатами ISO 9001 и SGS. Соответствующие продукты также доступны с сертификатами CE и CCC.

60+ Технический персонал:Наша техническая команда поддерживает проектирование продукта, конфигурацию проекта, индивидуальные решения и техническую документацию для различных требований к распределению электроэнергии.

Прямая поддержка проекта с завода:От выбора продукта и технического проектирования до производства, тестирования, доставки и послепродажной поддержки Lugao Power обеспечивает комплексную поддержку глобальных проектов распределения электроэнергии.

Отчет об испытаниях/сертификат
