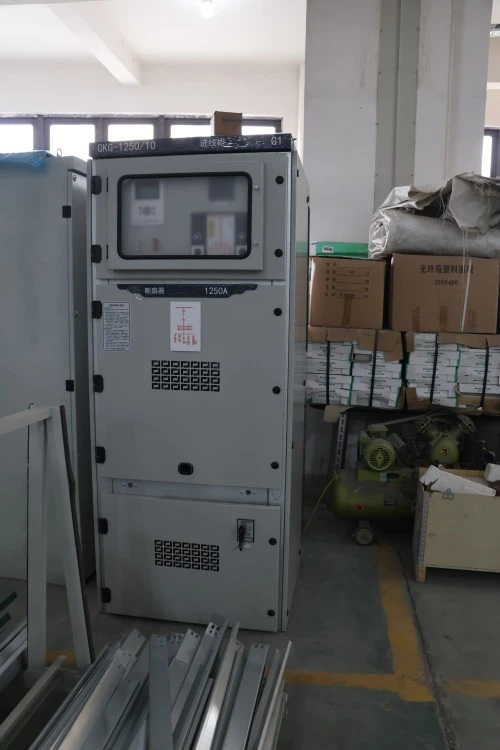

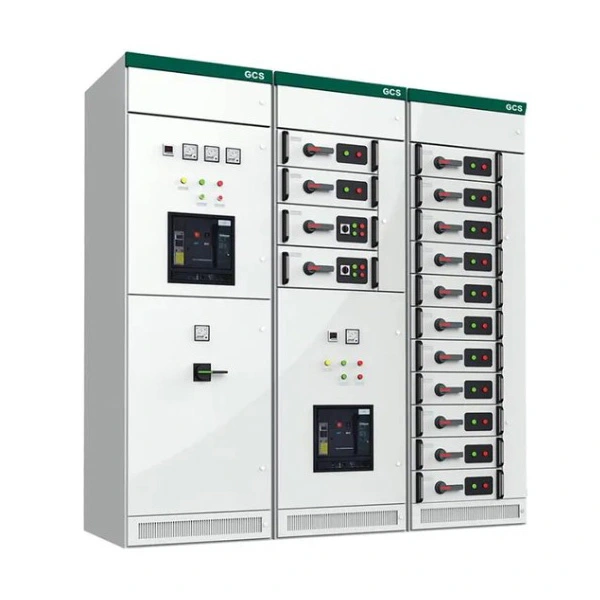

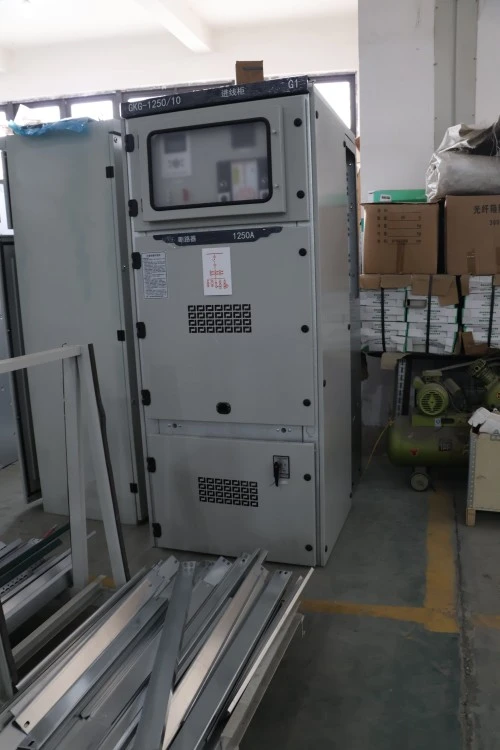

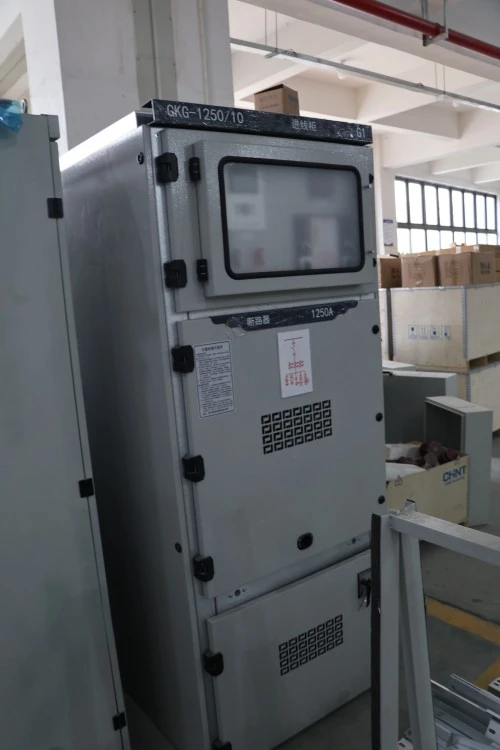

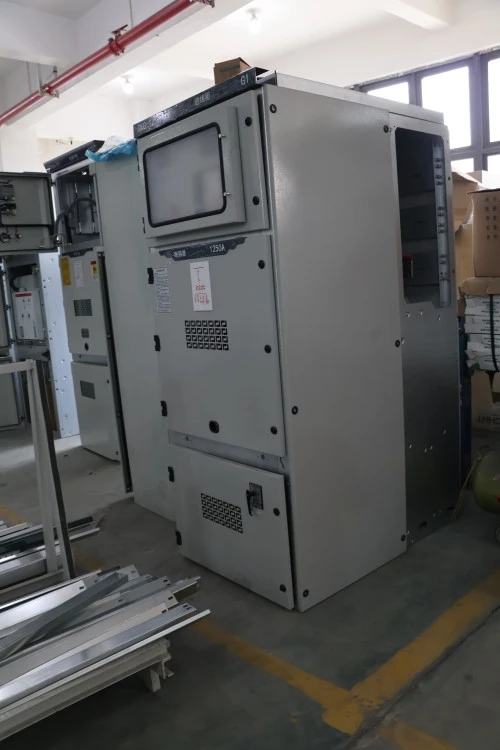

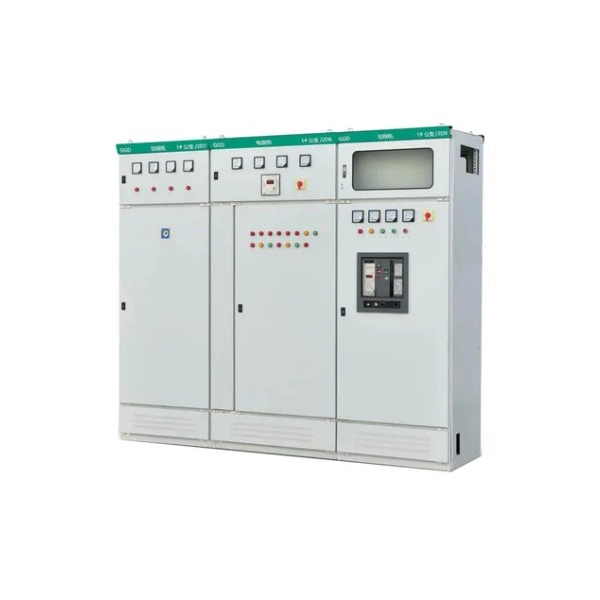

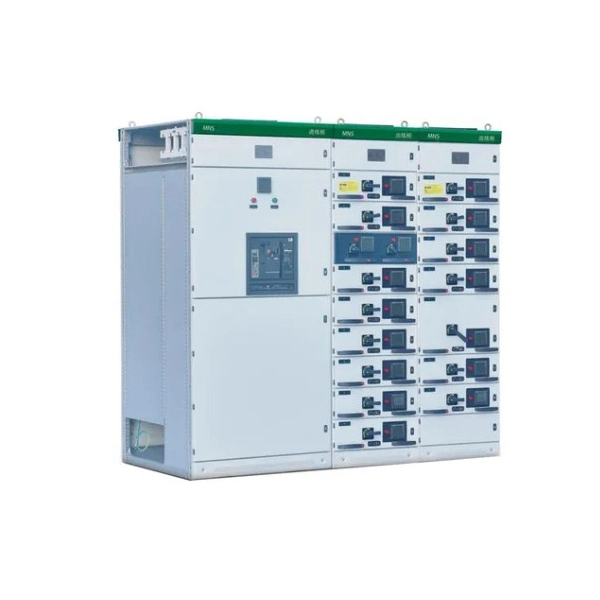

Шкаф управления выключателем выкатного распределительного устройства

Шкаф управления выключателем выкатного распределительного устройства представляет собойСерединараспределительное устройство напряжения в металлическом корпусегде ключевые компоненты, такие как автоматические выключатели, могут быть физически извлечены из основного корпуса для проверки, обслуживания или замены. В отличие от фиксированного распределительного устройства, это устройство позволяет операторам изолировать и снимать выключатель, не обесточивая всю систему шин. Он широко используется для управления, защиты и изоляции электрооборудования на промышленных предприятиях, подстанциях и в коммерческих зданиях. Проще говоря, он управляет потоком энергии, обеспечивая при этом безопасность оператора и непрерывность системы.

Параметры продукта (спецификация)

Сертификация и гарантия качества

Лугао производит выкатные распределительные устройства среднего напряжения в соответствии с техническими требованиями проекта и применимыми стандартами, такими как IEC 62271-200. Перед отправкой могут быть предоставлены отчеты о плановых испытаниях и фотографии проверок в соответствии с подтвержденным техническим соглашением.

• Проектирование и тестирование на основе IEC 62271-200
• Испытание на устойчивость к промышленной частоте
• Испытание механической работы
• Проверка функции блокировки
• Проверка вторичной проводки
• Испытание на частичный разряд, где это применимо
• Отчет о заводских испытаниях перед отправкой

Особенности продукта и области применения

Вопрос 1: Что делаетВыкатное распределительное устройствоШкаф управления переключателем безопаснее фиксированного типа?

A: Выдвижная конструкция физически изолирует выключатель от шин под напряжением при выдвижении. Это создает видимый зазор для отключения, исключая риск случайной вспышки дуги во время технического обслуживания. Lugao добавляет механизмы шторок, которые автоматически закрывают фиксированные контакты при извлечении модуля, что еще больше повышает безопасность.

В2: Какие приложения лучше всего подходят для этого шкафа?

О: Идеально подходит для:

● Электростанции (распределение вспомогательной электроэнергии)

● Центры обработки данных (требуются высокая надежность и быстрая замена выключателей)

● Объекты нефтегазовой отрасли (безопасная изоляция во взрывоопасных зонах с опцией IP54)

● Метро и железнодорожные системы (частые срабатывания выключателей под нагрузкой)

● Горнодобывающие и сталелитейные заводы (требуется высокая устойчивость к короткому замыканию)

В3: Можно ли интегрировать его с интеллектуальным мониторингом?

А: Да.Лугаопредлагает дополнительные датчики и коммуникационные модули (Modbus, IEC 61850) для удаленного контроля положения каждого выкатного модуля.

Детали производства и конкурентные преимущества

Детали производства:

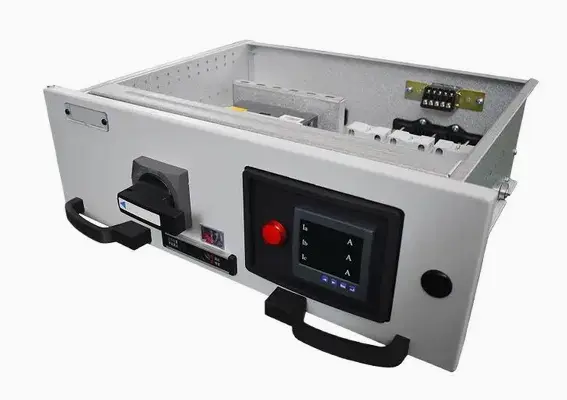

Каждый шкаф управления выдвижным распределительным устройством Lugao изготавливается из нержавеющей стали или оцинкованного листа, обработанного лазером, с порошковым покрытием (минимальная толщина 80 мкм). Выдвижные направляющие хромированы для обеспечения плавного перемещения и рассчитаны на 10 000 циклов вставки/изъятия. Неподвижные контакты покрыты серебром (толщиной не менее 10 мкм) для минимизации контактного сопротивления. Для всей вторичной проводки управления используются огнестойкие кабели с изоляцией из сшитого полиэтилена. Каждое устройство проходит 48-часовое испытание на приработку и измерение частичного разряда (<5 пКл при 1,1Ur).

Конкурентные преимущества по сравнению с аналогичными продуктами:

Упаковка, доставка и послепродажное обслуживание

Упаковка:

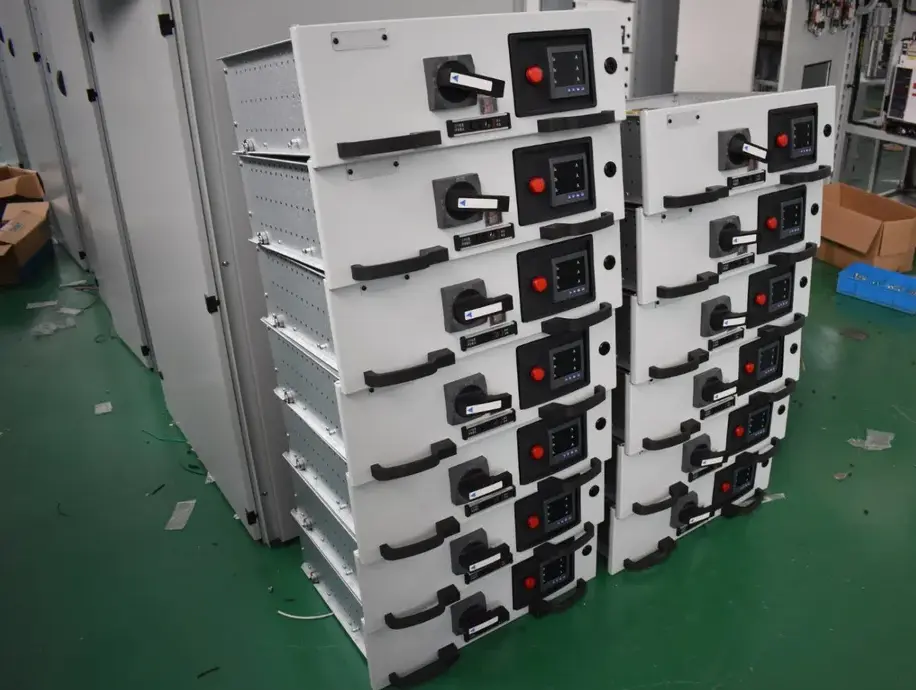

Каждый выдвижной модуль поставляется отдельно в антистатической пенопластовой прокладке, а затем помещается в деревянный ящик с индикаторами влажности. Основной шкаф упакован в три слоя: антикоррозийная пленка ЛИК → пузырчатая пленка → экспортный фанерный ящик со стальной лентой. Все крепления и инструменты упаковываются и крепятся внутри двери.

Перевозки:

Морским путем (стандартно): контейнеры 20GP или 40HQ. Для срочных проектов по запросу может быть организован воздушный или железнодорожный транспорт. Условия доставки: FOB Нинбо или CIF в основные порты.

Послепродажное обслуживание:

● Гарантийный срок: 12 месяцев с момента ввода в эксплуатацию или 18 месяцев с момента отгрузки, в зависимости от того, что наступит раньше.

● Удаленная техническая поддержка (видео, чертежи) – ответ в течение 2 часов.

Информация, необходимая для предложения

Чтобы предоставить точную цену наВыдвижной шкаф распределительного устройства среднего напряжения, пожалуйста, пришлите нам следующую информацию:

• Номинальное напряжение и частота
• Однолинейная схема
• Номинальный ток каждого фидера
• Требования к току короткого замыкания
• Количество входящих и исходящих панелей
• Требования к марке и модели реле защиты
• Требования к измерениям и связи
• Требования к классификации внутренней дуги
• Направление ввода кабеля
• Количество и порт назначения
• Применимые местные стандарты или требования коммунальных предприятий

Часто задаваемые вопросы – вопросы и ответы клиентов

Вопрос 1: Можно ли установить шкаф управления выдвижным распределительным устройством на старую подстанцию ​​с ограниченным пространством?

А: Да. Его модульная и компактная конструкция (стандартная ширина 650 мм для 12 кВ) позволяет заменять старое фиксированное распределительное устройство без строительных работ. По запросу мы предоставляем бесплатную проверку макета.

Вопрос 2. Что произойдет, если механическая блокировка выйдет из строя, когда выключатель находится во включенном положении?

О: Шкафы Lugao оснащены аварийной ручной разблокировкой, доступной через герметичную крышку. Это надежная конструкция: выключатель все равно можно снять с помощью прилагаемого инструмента. Однако мы рекомендуем выполнять эту операцию только обученному персоналу.

В3: Включает ли цена все выдвижные модули и медные шины?

A: Стандартное предложение включает модуль главного выключателя и все внутренние медные шины (полностью обработанные и гальванизированные). Дополнительные модули, такие как PT-тележки или дозаторы, оцениваются отдельно.

Вопрос 4: Как проверить соответствие шкафа стандарту IEC 62271-200?

О: Каждое устройство поставляется с сертификатом заводских испытаний, включающим отчеты об испытаниях на частичный разряд, устойчивость к промышленной частоте и динамическую стабильность. На нашем предприятии приветствуется проверка третьей стороной (например, SGS, BV).
