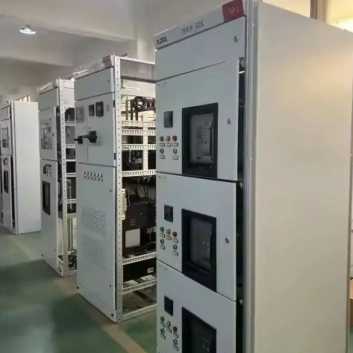

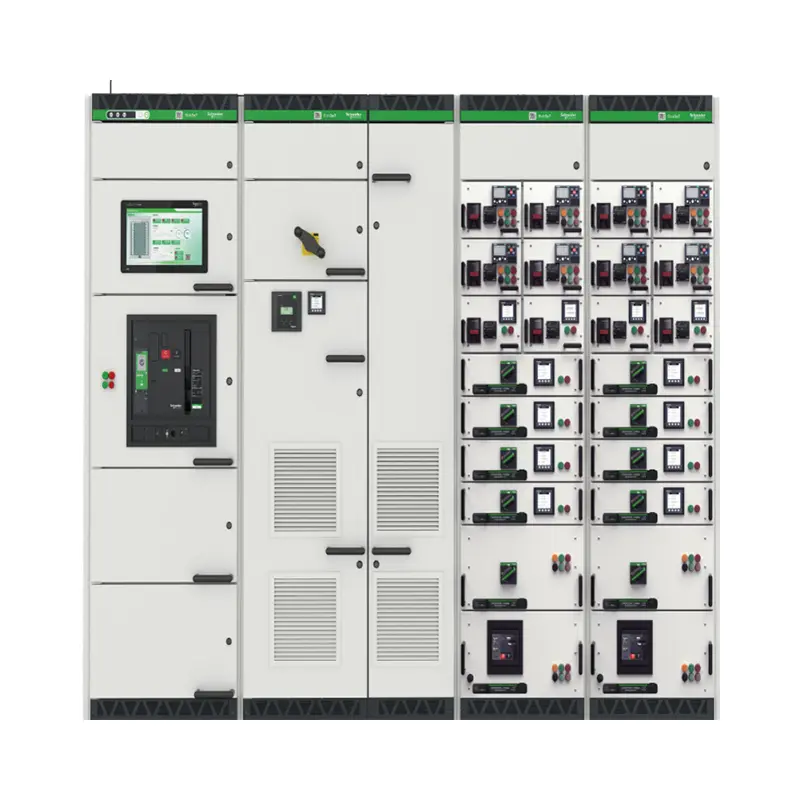

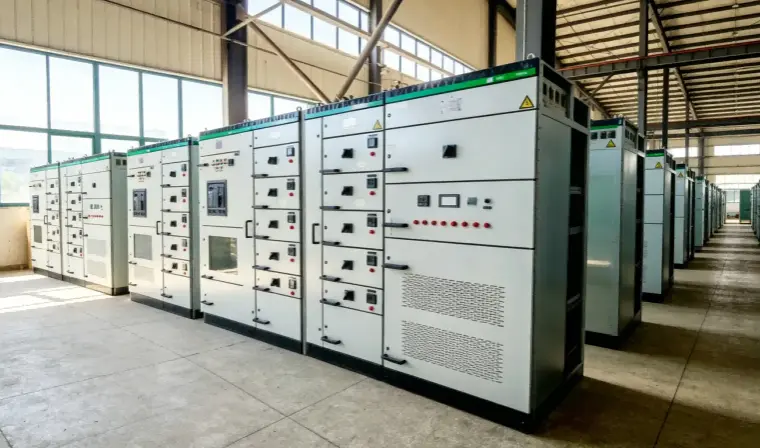

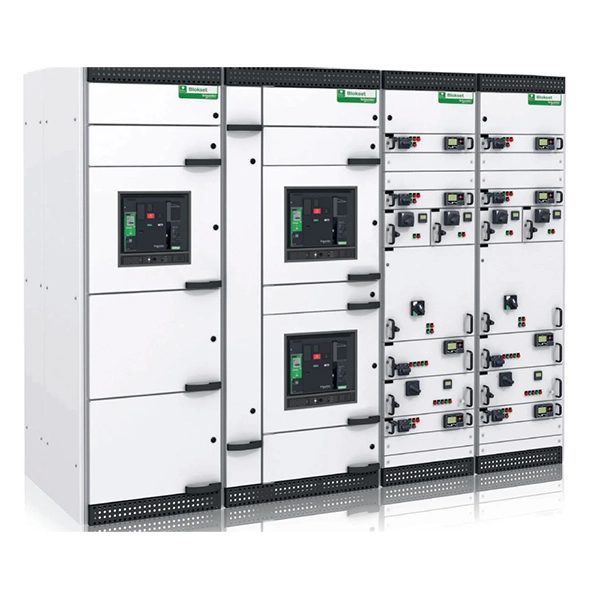

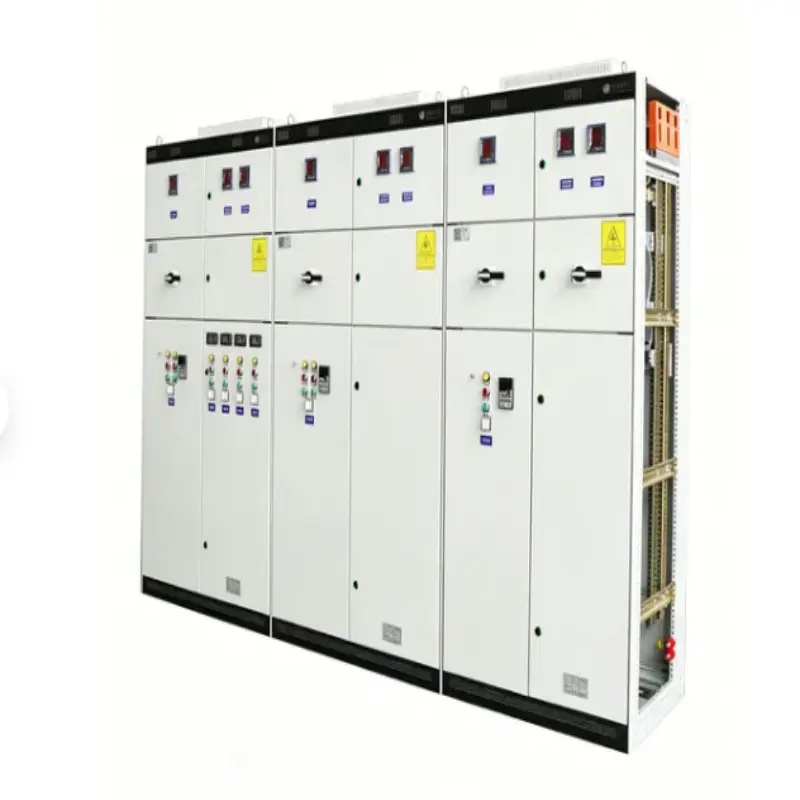

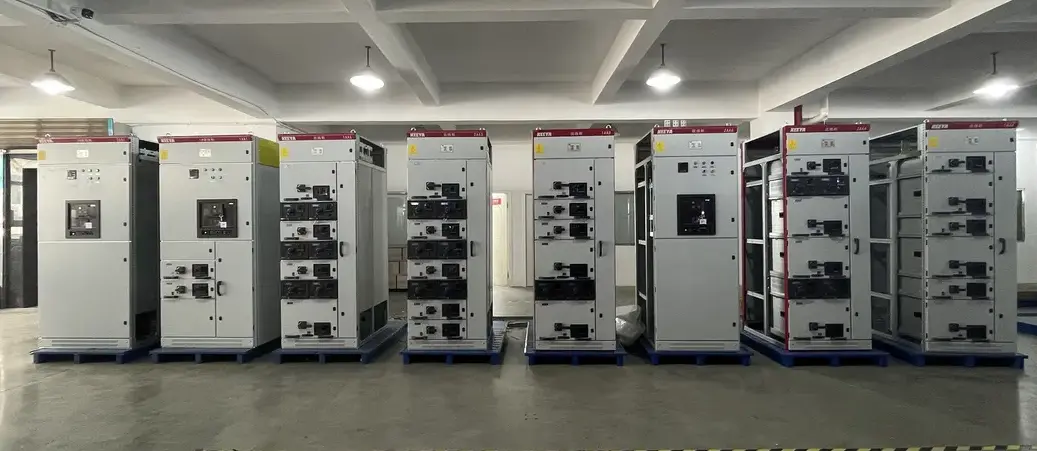

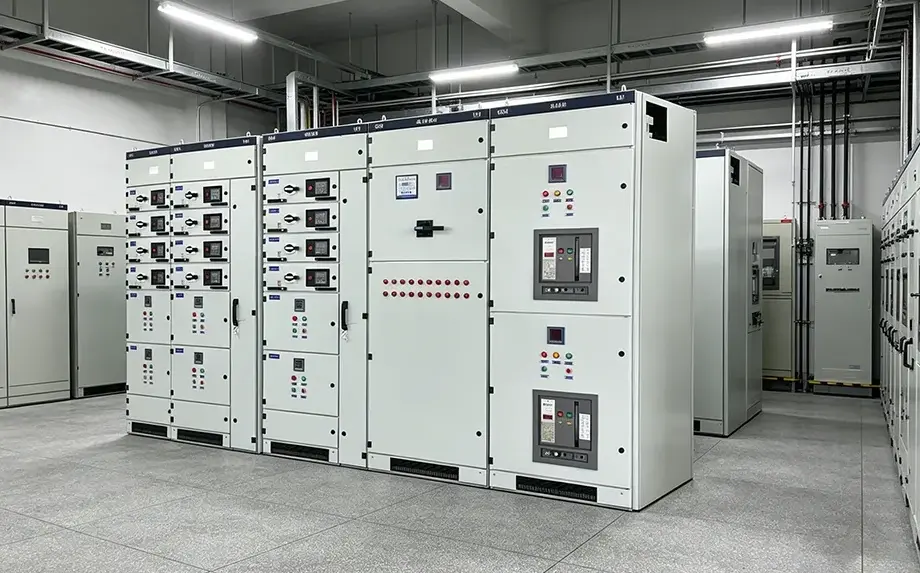

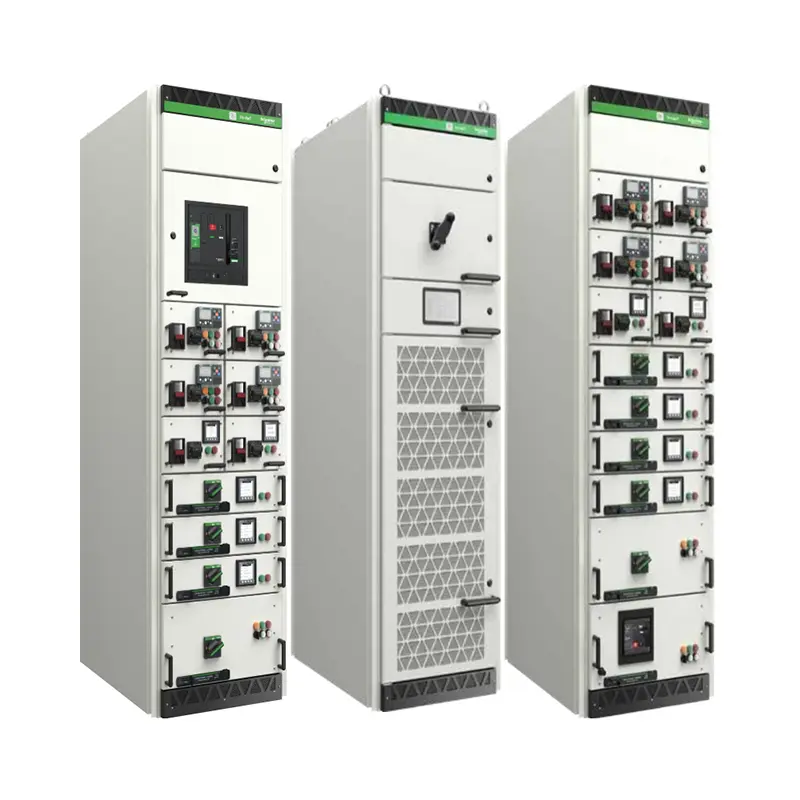

Интеллектуальное распределительное устройство выдвижного типа

Интеллектуальное распределительное устройство с выдвижным ящиком для распределения электроэнергии от Lugao Power Co., Ltd. представляет собой высокопроизводительный низковольтный узел, сочетающий в себе интеллектуальную защиту, измерение и связь. В отличие от традиционных фиксированных панелей, эта версия выдвижного типа позволяет вставлять или извлекать каждый блок схемы без отключения всей системы. В каждом ящике находится специальный автоматический выключатель, контроллер и датчики. «Интеллектуальные» возможности обеспечиваются встроенными анализаторами качества электроэнергии, связью Modbus TCP/IP или Profibus и автоматическими оповещениями о сбоях.Распределительное устройствоподходит для систем переменного тока 690 В, 50/60 Гц, номинальный ток до 6300 А. Он соответствует стандартам IEC 61439-1/2 и GB/T 7251.

Характеристики продукта и его применение (в формате вопросов и ответов)

В этом разделе рассматриваются распространенные проблемы покупателей и освещаются технические преимущества интеллектуального распределительного устройства выдвижного типа.

В1: Как механизм выдвижного ящика улучшает обслуживание?

О: Устройство оснащено трехпозиционным выдвижным ящиком (подключено/проверено/отключено) с механическими блокировками. Вы можете заменить неисправный ящик менее чем за 60 секунд, не отключая соседние цепи. Это ключевое преимущество интеллектуального распределительного устройства выдвижного типа для критически важных объектов.

В2: Какие «умные» функции встроены?

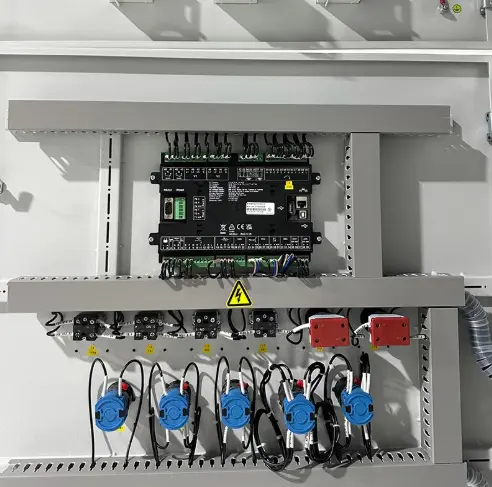

A: Мониторинг напряжения, тока, коэффициента мощности и гармоник в реальном времени. Автоматическая сигнализация при перегрузке, коротком замыкании или повышении температуры. Журналы данных можно экспортировать через RS485 или Ethernet. Дистанционное управление отключением/включением из центральной системы SCADA.

В3: Надежен ли механизм выдвижного ящика после многих вставок?

А: Да. Каждый ящик тестируется на 5000 механических операций и 1000 электрических операций без ухудшения производительности. Контакты посеребренные, с подпружиненным давлением.

В4: Где можно установить этот продукт?

Список приложений:

1. Центры обработки данных: для резервных путей электропитания и минимального MTTR (среднего времени ремонта).

2. Больницы. Критически важным системам жизнеобеспечения требуется бесперебойное питание.

3. Промышленные предприятия: Центры управления двигателями (ЦУД) конвейеров, насосов и компрессоров.

4. Коммерческие комплексы: освещение торговых центров и системы отопления, вентиляции и кондиционирования.

5. Возобновляемая энергия: интеграция солнечной и ветровой энергии с обратной связью от интеллектуальной сети.

Параметры продукта (спецификация)

Детали производства (качество и производство)

1. Корпус: холоднокатаный стальной лист толщиной 2,0 мм, гальванически оцинкованный и с порошковым покрытием (RAL 7035). Коррозионная стойкость >500 часов, испытание в солевом тумане.

2. Механизм выдвижного ящика: высокоточные направляющие с самоблокирующейся ручкой. Защита от пальцев IP20 внутри выдвижных ящиков.

3. Система шин: Прямоугольные медные шины (проводимость IACS 98%), полностью изолированные термоусадочными муфтами.

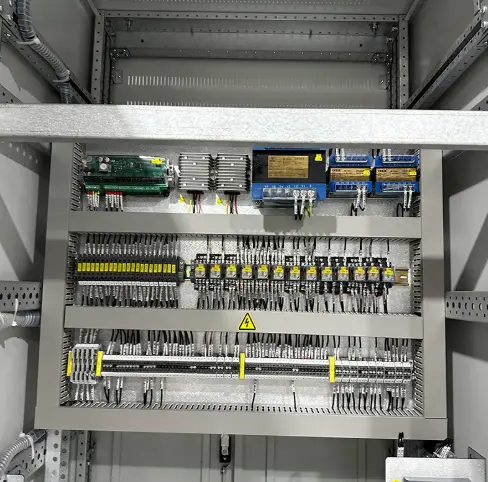

4. Проводка: кабели, сертифицированные по стандарту UL1015 или 60245 IEC, маркированные двойными номерами и цветовыми кодами.

5. Тестирование: Каждый собранный блок проходит:

● Выдерживаемое диэлектрическое напряжение (3000 В переменного тока в течение 1 мин)

● Первичный и вторичный инъекционный тест.

● Проверка механической работы ящика.

● Испытание на повышение температуры при полном номинальном токе.

Упаковка и доставка

1. Упаковка:

Каждый ящик индивидуально упакован в антистатическую полиэтиленовую пленку. Основная панель защищена защитными краями и прикреплена к пропитанному фумигацией деревянному поддону. Все корпуса покрыты пузырчатой ​​пленкой и полипропиленовой тканью. Наружные блоки со степенью защиты IP54 имеют дополнительную водонепроницаемую ламинированную крышку.

2. Отгрузочная маркировка:

● Логотип ugao Power, номер заказа, вес, размеры и этикетка «Хрупкие электронные компоненты».

3. Доставка:

● Срок изготовления: 25–35 рабочих дней после утверждения чертежа.

● Порт: Шанхай/Нинбо.

● Доставка: Морские перевозки (FCL или LCL), авиаперевозки для срочных запасных ящиков.

Часто задаваемые вопросы

В1: Могу ли я приобрести один ящик в качестве запасной части, не покупая всю панель?

А: Да. Lugao Power Co., Ltd. продает отдельные интеллектуальные выдвижные ящики. Мы можем изготовить соответствующий запасной ящик в соответствии с оригинальным чертежом, этикеткой ящика, конфигурацией схемы и моделью компонента. Окончательная совместимость должна быть подтверждена на этапе технической проверки.

Вопрос 2. Поддерживает ли интеллектуальное распределительное устройство с выдвижной панелью распределения питания дистанционный сброс после неисправности?

О: Да, через модуль связи. Оператор может удаленно отключиться, диагностировать неисправность и повторно подключиться (если это разрешено местными нормами безопасности). Тем не менее, при отключениях от короткого замыкания все же рекомендуется выполнять проверку вручную.

В3: Какое максимальное количество ящиков на панель для вашего продукта?

О: Для ящиков на 160 А мы можем установить до 24 блоков на панели высотой 2200 мм. Для ящиков 630А максимум 12 шт. Компоновка соответствует разделению формы 4b, что означает, что каждый ящик полностью изолирован в своем собственном металлическом отсеке.

В4: Предоставляете ли вы услуги по установке и вводу в эксплуатацию?

О: В стандартной комплектации мы предоставляем удаленный ввод в эксплуатацию видео. Опционально: ввод в эксплуатацию на месте инженерами Lugao (командировочные расходы + суточная ставка, включая продление гарантии на 1 год).*

Вопрос 5: Можете ли вы интегрировать выключатели сторонних производителей, таких как Mitsubishi или LS?

А: Абсолютно. Шасси с выдвижными ящиками рассчитано на работу с большинством основных брендов: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT и других. Просто укажите модель выключателя при покупке.

Послепродажное обслуживание и гарантия

Гарантийный срок: 12 месяцев (1 год) со дня отгрузки.

В этот периодЛугао Пауэр Ко., Лтд.покрывает любые производственные дефекты, включая механизмы выдвижных ящиков, интеллектуальные контроллеры и модули связи. Расходные материалы (фары, предохранители) исключены.
