Стационарное распределительное устройство XL-21

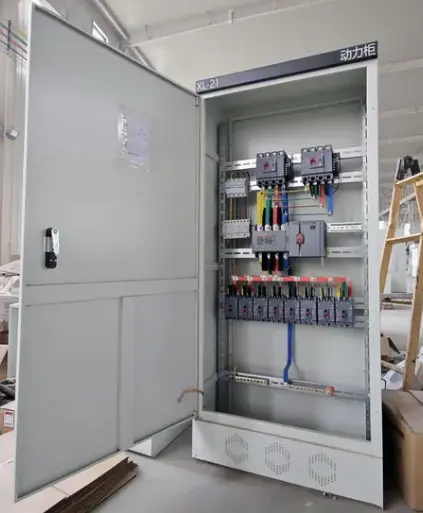

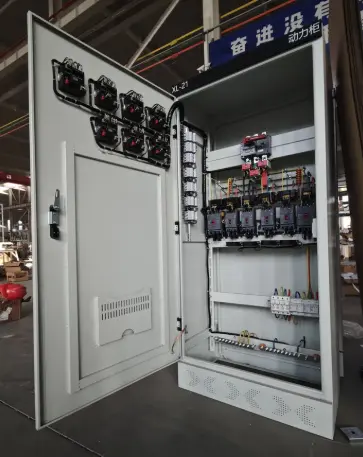

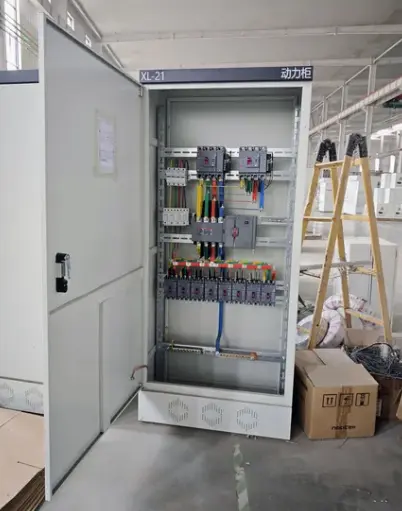

Стационарное распределительное устройство XL-21 представляет собой закрытый распределительный шкаф низкого напряжения, монтируемый на стене или на полу, обычно рассчитанный на ток до 630 А. Он имеет внутреннюю монтажную конструкцию фиксированного типа, то есть все автоматические выключатели, контакторы, счетчики и клеммы постоянно монтируются на внутренних направляющих или монтажных пластинах, а не являются выдвижными.

Что делает этот продукт?

● Получает и распределяет электроэнергию от основного входящего источника по множеству исходящих ответвлений.

● Обеспечивает защиту от перегрузки по току и короткого замыкания для последующего оборудования с использованием автоматических выключателей в литом корпусе (MCCB) или миниатюрных автоматических выключателей (MCB).

● Обеспечивает местное управление двигателями, цепями освещения и другими нагрузками с помощью кнопок или переключателей, установленных на двери.

● Содержит устройства измерения и контроля, такие как амперметры, вольтметры и цифровые измерители мощности.

● Изолирует цепи для безопасного обслуживания с помощью главного входного выключателя или автоматического выключателя.

Технические параметры

Стандарты и сертификаты

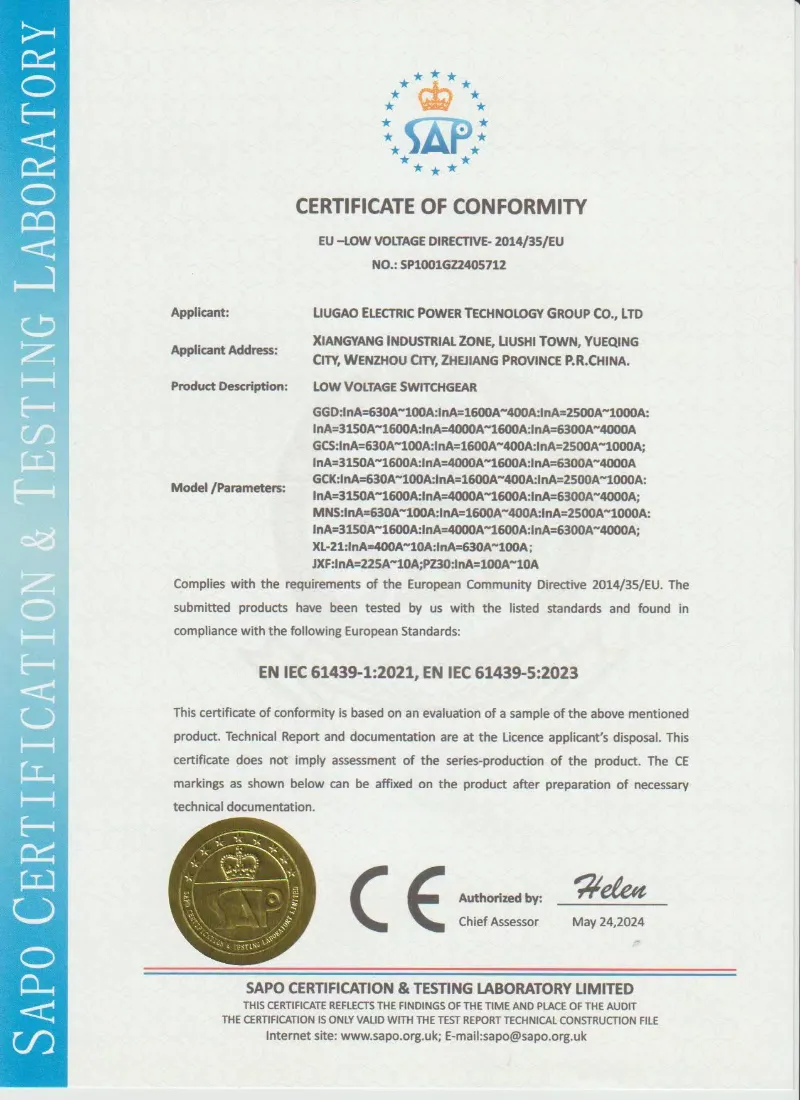

Стационарное распределительное устройство XL-21 может быть изготовлено в соответствии со стандартами IEC 61439, GB/T 7251 и техническими требованиями конкретного проекта. Lugao Power поддерживает заводские стандартные испытания перед отправкой, включая испытание на сопротивление изоляции, испытание на выдерживаемое напряжение промышленной частоты, проверку проводки, испытание на механическое функционирование и визуальный осмотр.

• IEC 61439 Низковольтные распределительные устройства и устройства управления
• Заводская система менеджмента качества ISO
• Отчет о плановых испытаниях доступен перед доставкой
• Проверка третьей стороной поддерживается по запросу
• Доступна OEM и индивидуальная настройка для конкретного проекта

В отличие от более крупных выкатныхраспределительное устройствоXL-21 предназначен для приложений, где изменения в схеме происходят нечасто, а простота ценится выше модульной гибкости. Его фиксированная конструкция обеспечивает более низкую первоначальную стоимость, меньшую занимаемую площадь и более простую установку. По сути, распределительный шкаф XL-21 — это рабочая лошадка для распределения электроэнергии малой и средней мощности — надежная, несложная и экономичная.

Преимущества продукта

Стационарное распределительное устройство XL-21 обладает рядом неоспоримых преимуществ, которые делают его предпочтительным выбором для стационарных распределительных устройств.

Особенности продукта

Распределительная панель низкого напряжения имеет следующие отличительные особенности, которые отличают ее от конкурирующих стационарных распределительных коробок.

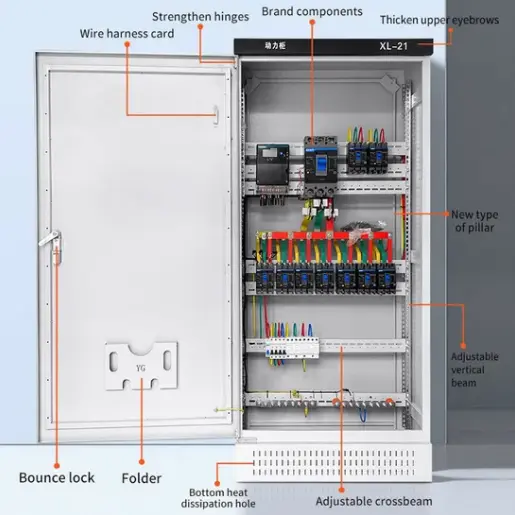

Сварная рама с двойным покрытием. Основная рама изготовлена ​​из холоднокатаной стали толщиной от 1,5 до 2,0 мм с непрерывной дуговой сваркой в ​​среде CO₂ на всех соединениях. После сварки весь корпус подвергается обезжириванию, фосфатированию и электростатическому порошковому покрытию (минимум 70 мкм) цвета RAL 7035. Эта двухслойная защита значительно превосходит клепаные или болтовые коробки в агрессивных средах.

Распашная дверь с открыванием на 130°: передняя дверь оснащена прочными петлями из нержавеющей стали, позволяющими открываться на 130°, а также трехточечным запирающим механизмом (сверху, посередине, снизу) с ручкой стандарта DIN. Предусмотрено прозрачное окошко прибора для снятия показаний счетчика без открытия дверцы.

Съемные боковые и задняя панели: Обе боковые панели и задняя панель снимаются с помощью стандартного шестигранного ключа. Это обеспечивает доступ на 360° к внутренним компонентам во время установки или обслуживания — функция, редко встречающаяся в недорогих распределительных коробках.

Универсальные монтажные рейки: Внутри шкаф оснащен как перфорированными монтажными пластинами (для устройств с винтовым креплением), так и DIN-рейками с цилиндрической головкой (для защелкивающихся устройств). Эта конструкция двойной системы подходит для автоматических выключателей, автоматических выключателей, контакторов или клеммных блоков любой марки.

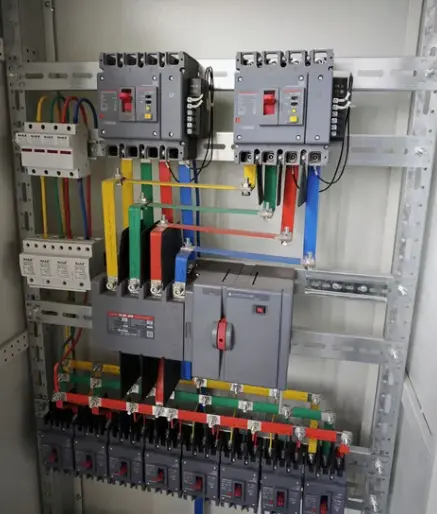

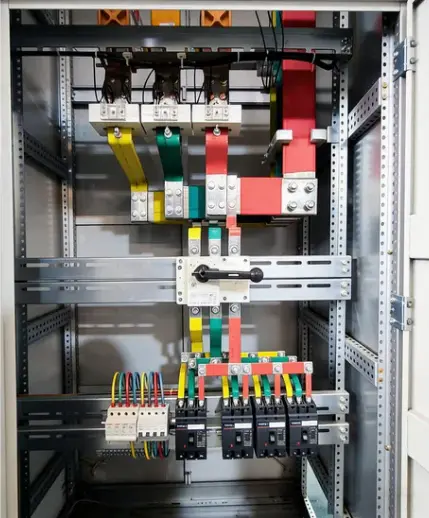

Встроенные шины нейтрали и заземления: Установленные на заводе медные шины нейтрали (полная мощность) и шина заземления (половинная мощность) проходят по всей высоте шкафа с предварительно просверленными точками подключения через каждые 50 мм. Нет необходимости добавлять отдельные шины на объекте.

Система организации кабелей: Вертикальные кабельные желоба с левой и правой стороны, каждый со съемными крышками. Отверстия для ввода/вывода кабелей предусмотрены сверху, снизу и на обеих боковых стенках. Отдельный канал управляющей проводки отделяет низковольтную проводку от силовых кабелей.

Входящий разъединитель с блокировкой двери: Ручка главного входящего выключателя механически заблокирована с передней дверью — дверь нельзя открыть, пока главный выключатель не находится в положении ВЫКЛ. Эта функция безопасности предотвращает случайный контакт с частями, находящимися под напряжением.

Маркировка цепей с помощью шелкографии: каждое положение цепи четко обозначено на внутренней монтажной пластине с использованием износостойкой шелкографии. Этикетки не выгорают и не отслаиваются, как самоклеящиеся наклейки.

Применение продукта

Стационарное распределительное устройство XL-21 широко используется в следующих секторах:

● Промышленные предприятия – механические цеха, сборочные линии, погрузочно-разгрузочное оборудование, сварочные станции (обычно фидеры 100–630 А).

● Коммерческие здания – торговые центры, офисные помещения, магазины розничной торговли, рестораны (освещение и общее распределение электроэнергии).

● Жилые комплексы – Поэтажное распределение жилых домов, объекты общественного пользования, освещение парковок.

● Инфраструктура – ​​освещение туннелей, электростанция платных станций, шкафы управления уличным освещением.

● Системы HVAC – Основное распределение для холодильных установок, приточно-вытяжных установок, насосных помещений.

● Временное электроснабжение объекта – строительные трейлеры, распределение электроэнергии для мероприятий, съемочные площадки для кинопроизводства.

Во всех этих сценариях электрический распределительный шкаф обеспечивает баланс стоимости, надежности и простоты обслуживания, с которым не могут сравниться более сложные распределительные устройства.

Часто задаваемые вопросы

Каков диапазон номинальных токов распределительного устройства XL-21?

Стационарная распределительная коробка XL-21 обычно может быть настроена на ток от 100 А до 630 А в зависимости от проектной нагрузки и схемы схемы.

Может ли Lugao настроить компоновку внутренних компонентов?

Да. Мы можем настроить расположение автоматических выключателей, автоматических выключателей, контакторов, счетчиков, клемм, шин и положений кабельных вводов в соответствии с вашей однолинейной схемой.

Какую информацию я должен предоставить для предложения?

Укажите номинальное напряжение, номинальный ток, количество входящих и исходящих цепей, характеристики выключателя, степень защиты, тип установки, количество и порт назначения.

Можете ли вы предоставить электрические схемы перед производством?

Да. Lugao может предоставить компоновочные чертежи, схемы подключения и технические подтверждающие документы перед началом производства на утверждение клиента.

Подходит ли шкаф XL-21 для использования на открытом воздухе?

Стандартные шкафы XL-21 используются в основном внутри помещений. Для наружного применения мы можем изготовить более высокую степень защиты IP, водонепроницаемую конструкцию и антикоррозийное покрытие.

Упаковка, доставка, послепродажное обслуживание и часто задаваемые вопросы

Упаковка и доставка

Индивидуальная упаковка:Каждый шкаф оборачивается антикоррозийной бумагой с ЛИК, затем пузырчатой ​​пленкой, затем стретч-пленкой и, наконец, помещается в фанерный ящик толщиной 10 мм со стальными защитными краями.

Условия доставки:FOB Нинбо, основные порты CIF или Ex-works.

Время выполнения:15 рабочих дней для стандартных конфигураций (до 10 единиц).

Послепродажное обслуживание – гарантия 1 год.

●Гарантийный срок:12 месяцев с момента ввода в эксплуатацию или 18 месяцев с момента отгрузки, в зависимости от того, что наступит раньше.

●Охват:Производственные дефекты, включая растрескивание сварных швов рамы, нарушение покрытия (неабразивного), неисправную дверную блокировку и ошибки проводки.

● Исключения:Повреждения в результате неправильной установки, перегрузки по току сверх номинального, физического воздействия, коррозии от неуказанных химикатов или форс-мажорных обстоятельств.
