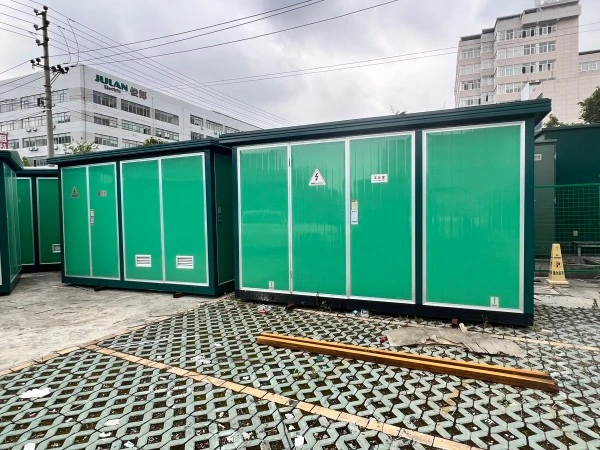

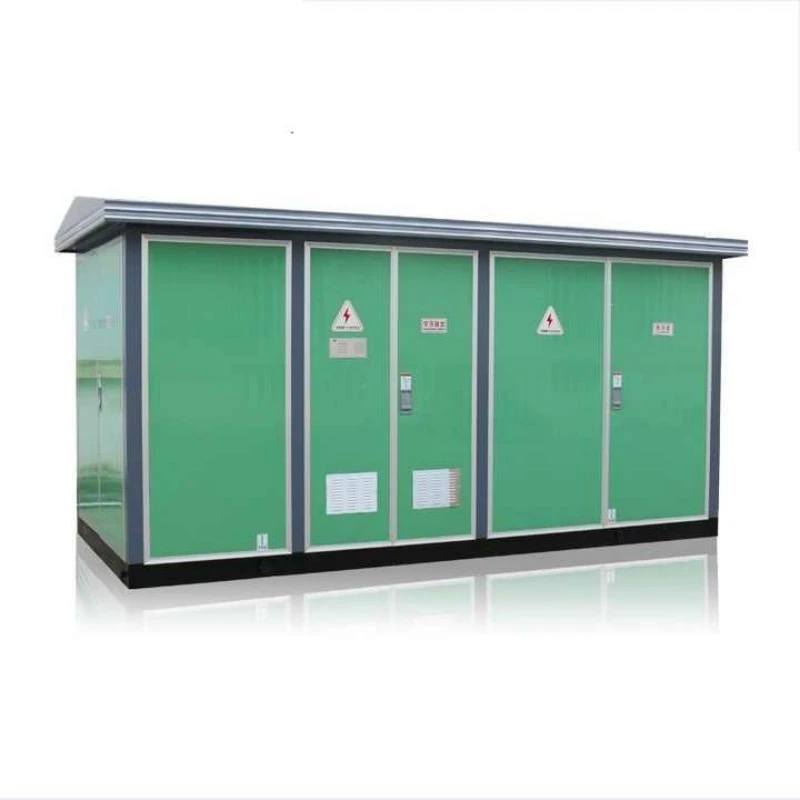

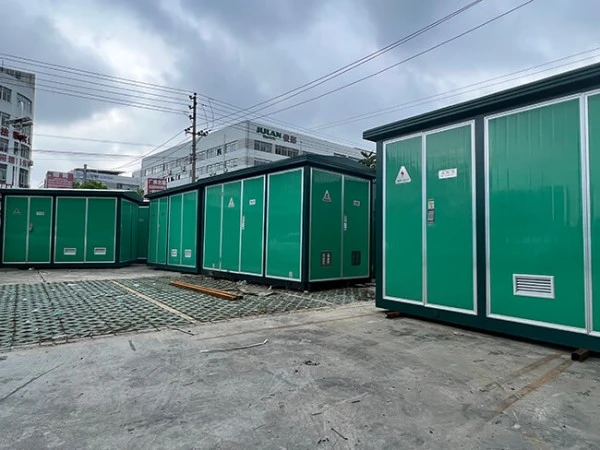

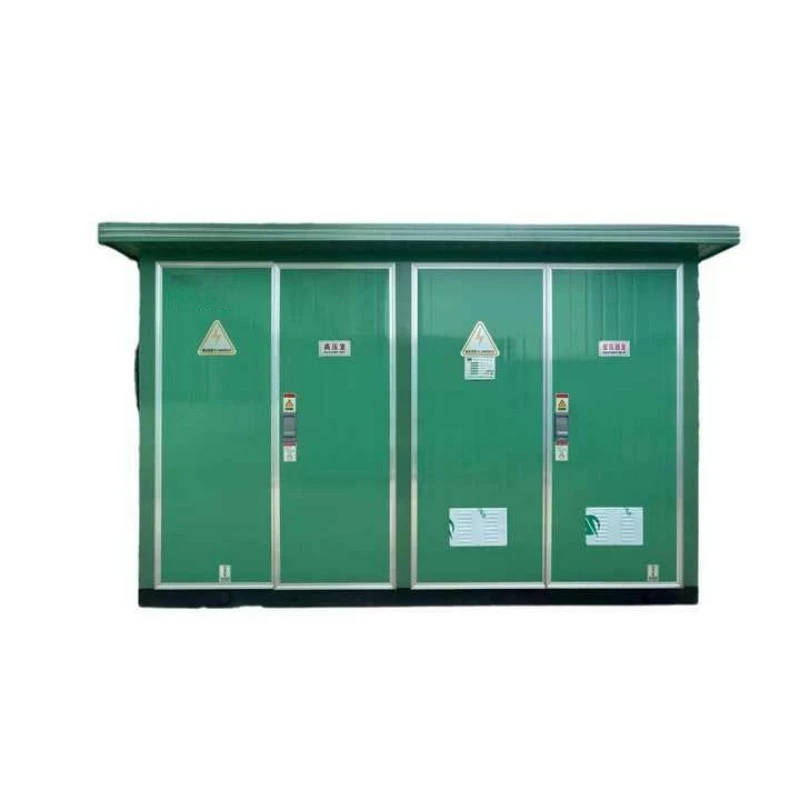

Сборная компактная подстанция европейского типа

Сборная компактная подстанция европейского типа представляет собой трехкамерное закрытое распределительное устройство заводской сборки, предназначенное для приема, преобразования и распределения электроэнергии среднего напряжения на низковольтные нагрузки. В отличие от традиционных подстанций из бетона, строительство которых требует нескольких недель, это устройство поставляется готовым к подключению.

Что это такое?

Сборная компактная подстанция европейского типа (также известная какЕвропейская коробчатая подстанция) состоит из трех отдельных отделений:

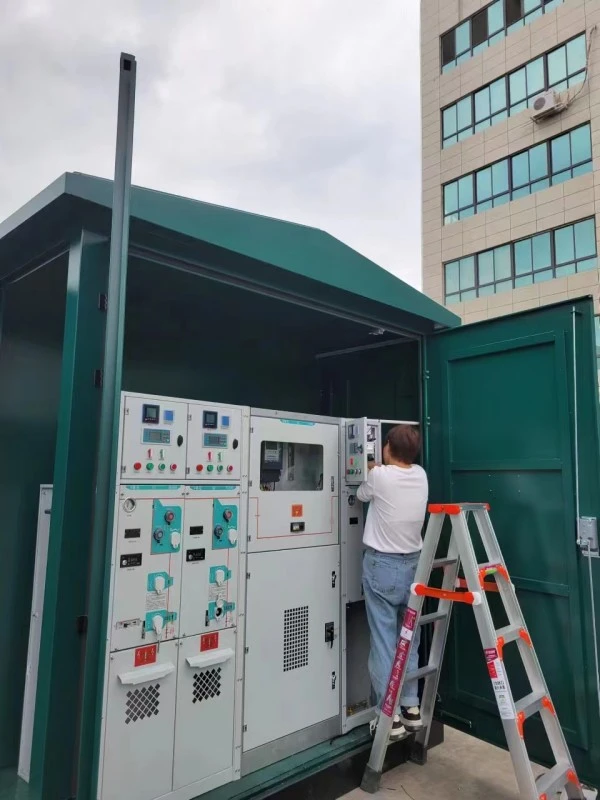

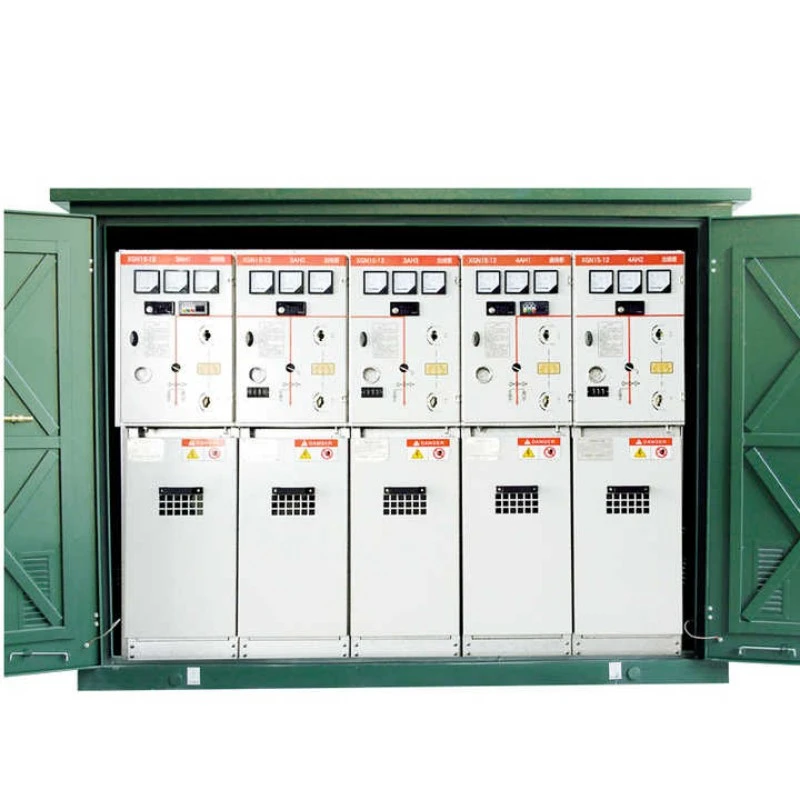

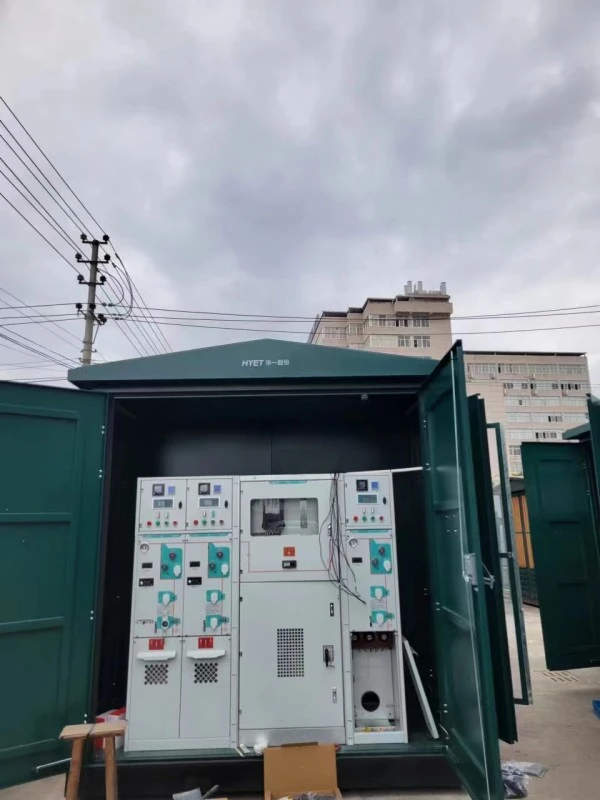

1. Высоковольтный (ВН) отсек: содержит распределительное устройство, реле защиты и приборы учета.

2. Трансформаторный отсек: содержит масляный или сухой трансформатор.

3. Низковольтный отсек (НН). Содержит распределительные панели, автоматические выключатели и отходящие фидеры.

Эти три камеры расположены в форме «I» или «II» внутри одного защищенного от атмосферных воздействий стального или композитного корпуса. Каждый отсек физически разделен металлическими перегородками, чтобы предотвратить распространение неисправностей.

Что он может сделать?

Данное оборудование выполняет три основные функции:

1. Понижающее преобразование напряжения: преобразует входящее среднее напряжение (6 кВ, 10 кВ, 20 кВ, 35 кВ) в полезное низкое напряжение (400 В, 230 В).

2. Защита и изоляция. Автоматически изолирует неисправные цепи с помощью предохранителей или автоматических выключателей, защищая последующие активы.

3. Управление нагрузкой: распределяет мощность по нескольким исходящим цепям, обеспечивая избирательное переключение, измерение и мониторинг.

Поскольку сборная компактная подстанция европейского типа предварительно смонтирована и протестирована на заводе, она исключает сложные ошибки проводки на месте. Он служит нервным центром окончательного распределения электроэнергии в жилых кварталах, на заводах, солнечных фермах и зарядных станциях для электромобилей.

Преимущества продукта

Когда вы выбираете сборную компактную подстанцию ​​европейского типа от Lugao Power, вы получаете пять явных конкурентных преимуществ перед традиционными подстанциями и альтернативами американского типа.

Преимущество 1: Превосходная безопасность персонала

Трехотсекальная конструкция является отличительной чертой любой настоящей сборной компактной подстанции европейского типа. Каждая секция полностью заблокирована механическими и электрическими блокировками. Например, дверь низкого напряжения не может открыться, пока главный выключатель не ВЫКЛЮЧЕН; дверь ВН не может открыться, пока заземлитель не ЗАКРЫТ. Эта последовательная логика безопасности предотвращает воздействие живого фронта, резко снижая риск возникновения дуговой вспышки для операторов. Подстанции американского типа, напротив, во время замены предохранителей часто имеют открытые части под напряжением.

Преимущество 2: Возможность бесперебойного питания

В отличие от блоков американского типа, в которых замена предохранителя требует обесточивания всего трансформатора, наша сборная компактная подстанция европейского типа допускает независимое обслуживание. Вы можете открыть отсек НН для снятия показаний счетчика, в то время как сторона ВН остается под напряжением. В более продвинутых версиях может быть установлен RMU (кольцевой основной блок) с переключением шлейфа, что обеспечивает конфигурацию «два входа, два выхода», которая обеспечивает подачу электроэнергии к нижестоящим потребителям даже во время сбоев в восходящем направлении. Это делает его незаменимым для больниц и центров обработки данных.

Преимущество 3: Превосходное управление температурным режимом

В каждом трансформаторном отсеке предусмотрена принудительная вентиляция (вентиляторы с автоматическим термостатированием) и жалюзи с естественной конвекцией. Физическое разделение означает, что тепло, выделяемое трансформатором, не влияет на чувствительные электронные реле в отсеке высокого напряжения. Наши испытания показывают, что во время летних пиковых нагрузок внутренняя температура остается на 15–20°C ниже, чем у несегментированных конструкций, что напрямую продлевает срок службы изоляции.

Преимущество 4: Экстремальная адаптируемость к окружающей среде

Корпус имеет минимальный уровень защиты IP54 (пыленепроницаемый и защищен от водяных струй). Он выдерживает соляные брызги, песчаные бури и сильный дождь. Воздушный зазор шириной 40 мм и антиконденсационные нагреватели предотвращают попадание влаги внутрь. Рабочий диапазон: от -40°C до +55°C. Именно эта надежность является причиной того, что сборные компактные подстанции европейского типа являются выбором по умолчанию для прибрежных ветряных электростанций и проектов солнечной энергетики в пустыне.

Преимущество 5: Более низкая совокупная стоимость владения (TCO)

Первоначальная закупочная цена может быть на 15–20% выше, чем у сопоставимого агрегата американского типа, но совокупная стоимость владения за 20 лет будет на 30% ниже. Почему? Ячейки европейского типа имеют сменные модульные компоненты (вы меняете только неисправный предохранитель, а не всю шину). Маслоотстойники предотвращают образование штрафов за загрязнение почвы. Минимальные строительные работы (просто плоская бетонная подушка) по сравнению со строительством бетонного помещения экономят 5 000–10 000 долларов США на единицу монтажных работ.

Особенности продукта

Ниже приведены конкретные технические характеристики нашей сборной компактной подстанции европейского типа:

Детали производства

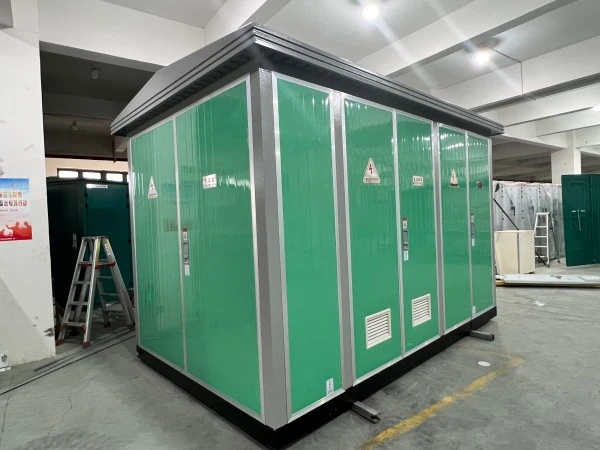

Lugao Power производит каждую сборную компактную подстанцию ​​европейского типа на своем заводе площадью 25 000 м², сертифицированном по стандарту ISO 9001. Ниже приведены ключевые детали производства, которые отличают наше качество.

Выбор материала

Сталь: импортная оцинкованная сталь DX51D+Z275, нарезанная и согнутая на револьверном перфораторе с ЧПУ (допуск ±0,2 мм).

GRP (полиэстер, армированный стекловолокном): предлагается для прибрежных заказов – отсутствие коррозии, но более высокая стоимость. Класс огнестойкости VO (UL94).

Сердечник трансформатора: аморфный металл или кремниевая сталь CRGO (марка М5, толщина 0,23 мм). Потери без нагрузки снижены на 70% по сравнению со стандартной сталью.

Процесс сборки

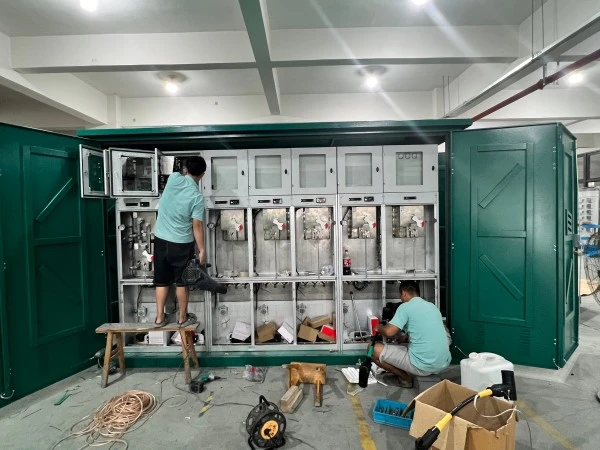

Изготовление отсеков: Отдельные сварочные стенды для секций высокого напряжения, трансформатора и низкого напряжения. Каждый отсек проверяется на герметичность мыльным раствором (на предмет удержания масла).

Покраска: Предварительная обработка (обезжиривание, фосфатирование) → Эпоксидная грунтовка (80 мкм) → Полиэфирное верхнее покрытие (70 мкм). Испытание в солевом тумане: 720 часов без утечки.

Внутренняя проводка: безгалогеновые медные кабели, рассчитанные на температуру 90°C, обжатые шестигранными матрицами (испытание на выдергивание >200 Н). Все клеммы промаркированы термоусадочными маркерами.

Установка трансформатора: Маслонаполненные трансформаторы подвергаются вакуумной сушке (остаточная влажность <0,5%). Трансформаторы сухого типа дважды пропитываются под вакуумом (ВПИ).

Проверки контроля качества

1. Диэлектрическое испытание: 28 кВ/1 мин для стороны ВН; 3 кВ/1 мин для стороны низкого напряжения.

2. Нагрев: полная нагрузка при температуре окружающей среды 40°C в течение 8 часов; Повышение температуры контролируется 12 датчиками PT100.

3. Испытание IP: пылевая камера в течение 8 часов, затем испытание струей воды (сопло 12,5 мм, скорость 100 л/мин).

4. Проверка функциональной блокировки: 50 циклов открытия-закрытия каждого переключателя.

Параметры настройки

1. Цвет: стандарт RAL 7035 (светло-серый); любой код RAL по запросу (+15 дней срок выполнения).

2. Ввод кабеля: снизу (через цоколь) или сбоку (фланш-панели).

3. Интеллектуальные функции: удаленный мониторинг с поддержкой IoT (ток, напряжение, температура, состояние двери) через 4G/WiFi.

Упаковка, доставка, гарантия.

Упаковка и доставка

Каждую сборную компактную подстанцию ​​европейского типа поднимают с помощью четырех встроенных подъемных проушин (испытанных на двойную полную массу). Процедура упаковки:

● Внутреннее пространство: пакеты с осушителем из силикагеля (2 кг), размещенные внутри каждого отсека для поглощения транзитной влаги.

● Кабельные вводы: Закрыты пластиковыми заглушками и самовулканизирующейся лентой.

● Внешний вид: обернут пленкой VCI (ингибитор паровой коррозии), затем покрыт сверхпрочным водонепроницаемым брезентом.

● Ящик: крепится болтами к стальной транспортировочной раме (высота 1200 мм для карманов для вилочных погрузчиков). Защитные уголки и обвязочные ленты.

Срок выполнения: 25 рабочих дней для стандартного блока мощностью 630 кВА; 35 дней для индивидуальных заказов (включая интеллектуальный учет).

Гарантия и послепродажное обслуживание

Гарантийный срок: 12 месяцев со дня ввода в эксплуатацию или 14 месяцев с момента отгрузки (в зависимости от того, что наступит раньше).

Покрытие: все производственные дефекты материалов или изготовления. Не распространяется ущерб, вызванный молнией, наводнением, перегрузкой, превышающей паспортную табличку, или несанкционированными модификациями.
