Интеллектуальная сборная подстанция коробчатого типа открытого типа

Что это за оборудование?

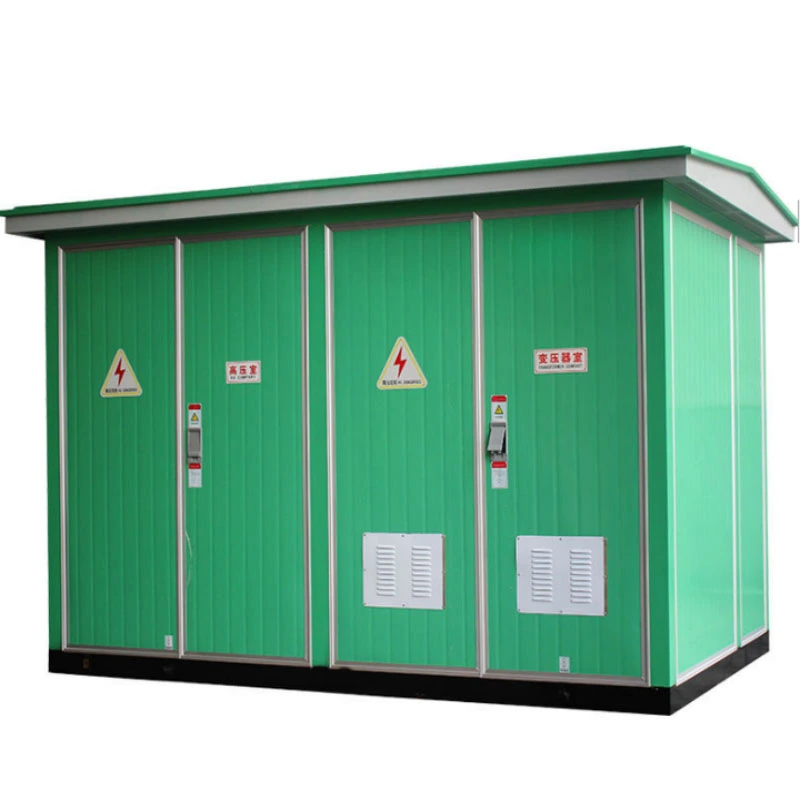

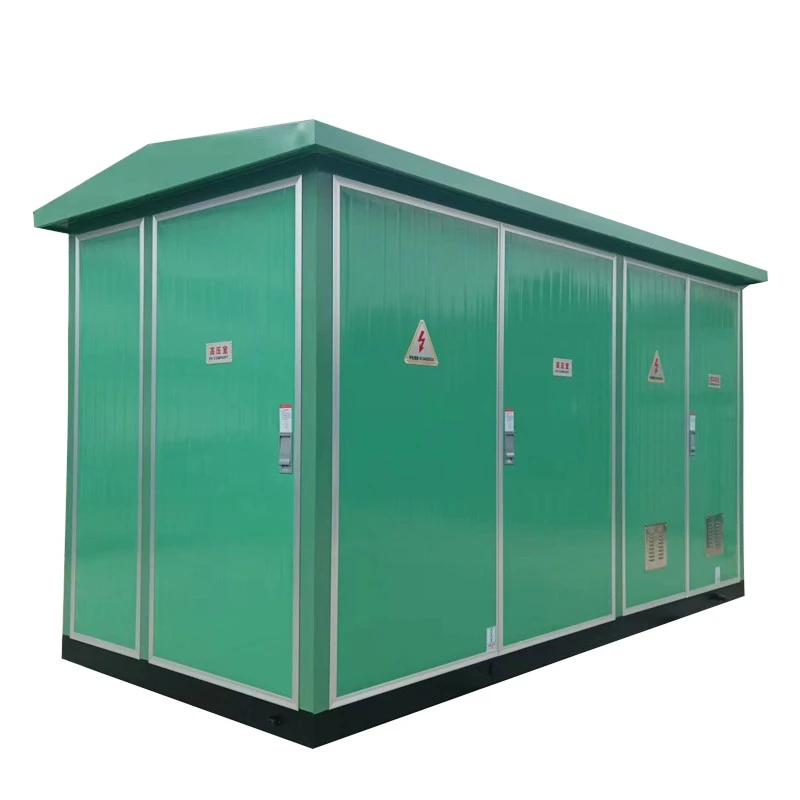

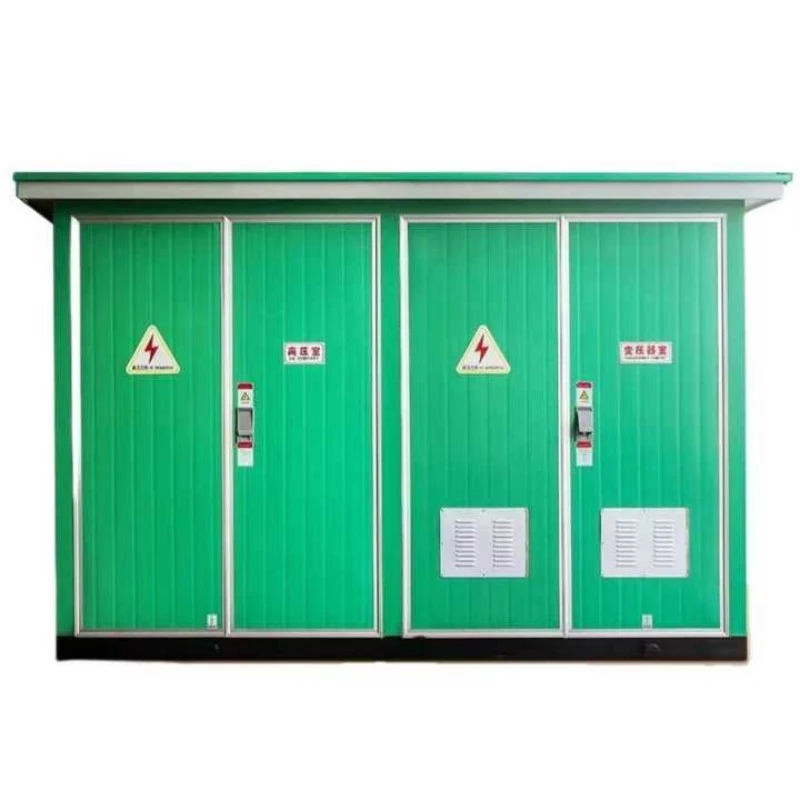

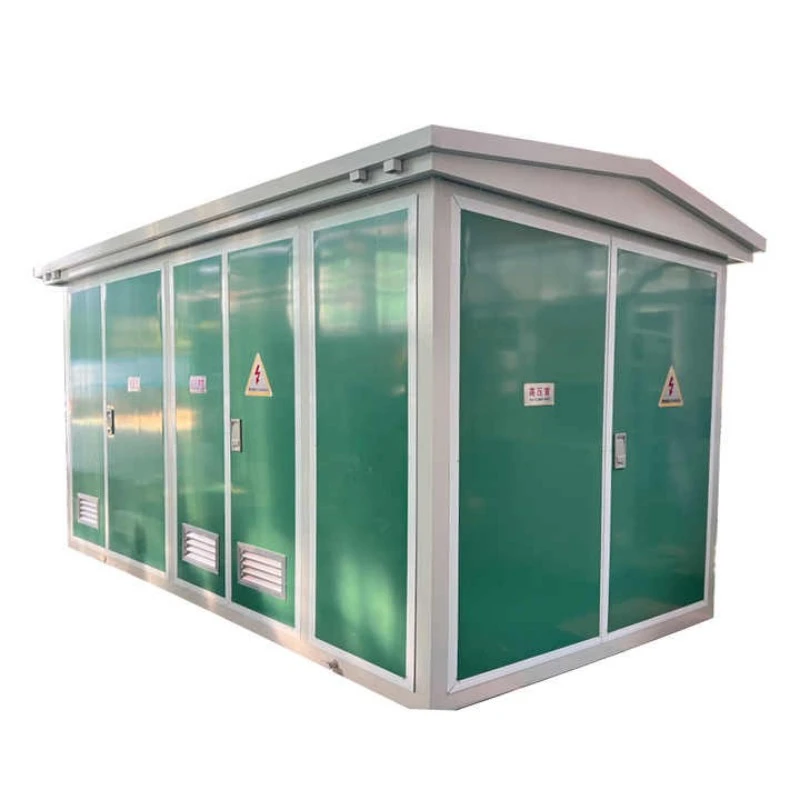

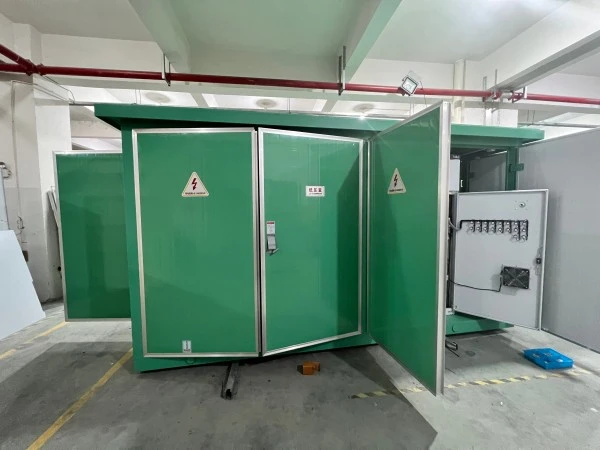

Интеллектуальная сборная уличная подстанция коробчатого типа YB-24 представляет собой компактный распределительный блок заводской сборки, включающий в себявысоковольтное распределительное устройство, силовой трансформатор и низковольтное распределительное оборудование в одном защищенном от атмосферных воздействий корпусе. Она принадлежит к семейству сборных подстанций, также известных как «компактные подстанции» или «компактные подстанции».

Расшифровка кода модели:

YB — Сборная подстанция коробчатого типа

24 — Код серии Design, обозначающий интеллектуальное управление и модульную конфигурацию.

Что он делает?

Основная функция этого оборудования — получать электрическую энергию высокого напряжения (обычно 10 кВ или 35 кВ), понижать ее до низкого напряжения (400 В/380 В) через встроенный трансформатор и безопасно распределять ее по нагрузкам конечных пользователей, таким как жилые комплексы, коммерческие площади, заводы или зарядные станции для электромобилей.

В отличие от традиционных подстанций гражданского строительства, YB-24 не требует сборки отдельных компонентов на месте. Он полностью предварительно смонтирован, протестирован и поставляется как единое целое. В нем используется безмасляный сухой трансформатор или биоразлагаемый масляный трансформатор (опция) и используется естественное или принудительное воздушное охлаждение. Интеллектуальная система управления обеспечивает удаленный сбор данных, сигнализацию о неисправностях и автоматическое переключение, что делает ее идеальной для приложений интеллектуальных сетей.

Преимущества продукта

Интеллектуальная сборная уличная подстанция коробчатого типа YB-24 имеет явные преимущества перед традиционными подстанциями:

1. Экономия места и быстрая установка.

Занимает лишь 40% площади обычной гражданской подстанции.

Устанавливается на простую бетонную подушку в течение 2-3 дней.

Нет необходимости в отдельных аппаратных или вентиляционных шахтах.

2. Высокий интеллект

Стандартно оснащен RTU (удаленным терминальным блоком)

Поддерживает 4G/5G или оптоволоконную связь.

Мониторинг напряжения, тока, коэффициента мощности, температуры и состояния двери в режиме реального времени.

Дистанционное отключение/включение и настройка параметров

3. Безопасность и защита окружающей среды

Опционально безмасляное исполнение (трансформатор сухого типа)

Дугостойкий высоковольтный отсек

Степень защиты IP54 предотвращает попадание пыли и воды.

Ввод кабеля снизу, что исключает открытые части, находящиеся под напряжением.

4. Экономически эффективный жизненный цикл

Первоначальные инвестиции на 30–40 % ниже, чем в гражданские подстанции.

Снижение затрат на гражданское строительство на 60 %

Снижение затрат на техническое обслуживание благодаря модульной замене компонентов.

5. Адаптивность к суровым условиям

Диапазон рабочих температур: от -25°C до +55°C.

Антикоррозийное покрытие для прибрежных и промышленных зон.

Внутренняя система отопления опционально для холодных регионов.

Характеристика продукта

Применение продукта

Интеллектуальная сборная уличная подстанция коробчатого типа YB-24 подходит для широкого спектра сценариев, где требуется быстрое развертывание, небольшая занимаемая площадь и интеллектуальная работа.

Детали производства

1. Производство корпусов

Штамповка, гибка и сварка с ЧПУ для высокой точности

Двухслойное порошковое покрытие (грунтовка с высоким содержанием цинка + верхнее покрытие из полиэстера) ≥80 мкм.

Испытание на солевой туман ≥500 часов

Крыша с наклоном 5° для предотвращения скопления воды

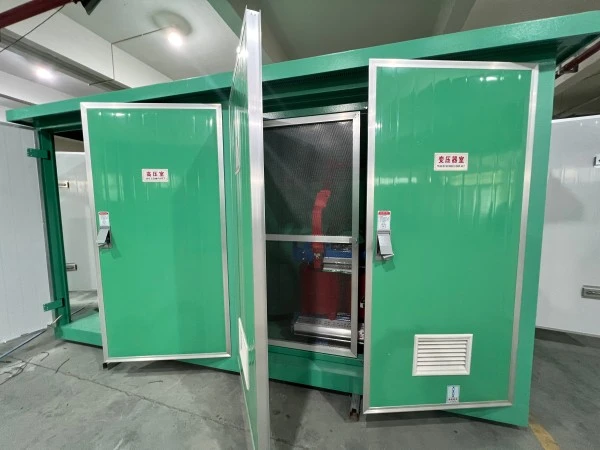

2. Внутренняя планировка

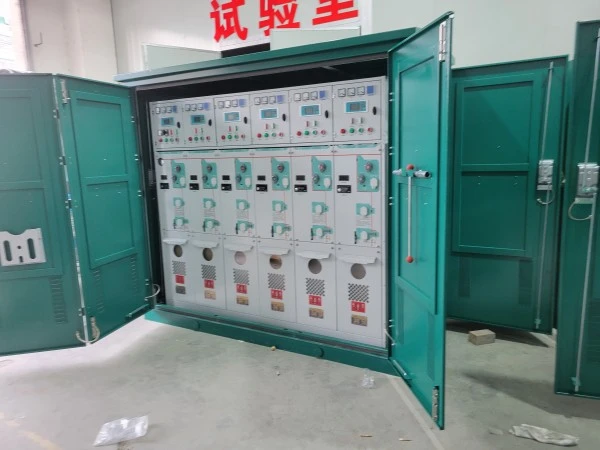

Отсек высокого напряжения: элегазовый кольцевой главный блок или выключатель нагрузки, грозовой разрядник, высоковольтный предохранитель.

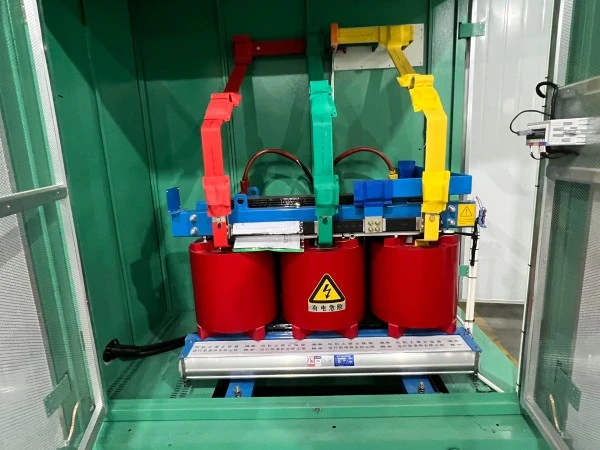

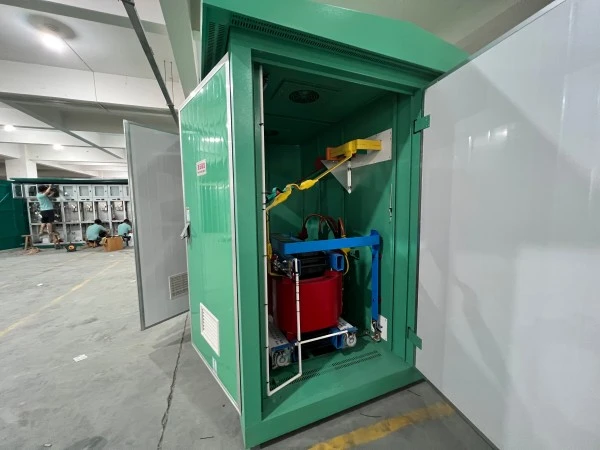

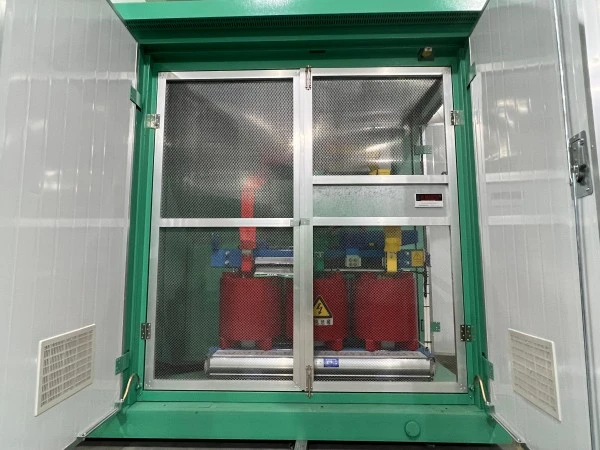

Трансформаторный отсек: трансформатор установлен на роликах, съемная передняя панель для удобства обслуживания.

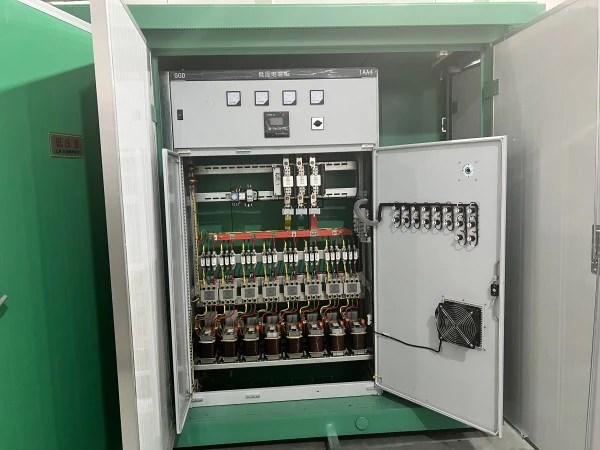

Отсек низкого напряжения: главный выключатель, ответвительные выключатели, автоматическая конденсаторная батарея, интеллектуальный терминал мониторинга.

Все отсеки разделены огнестойкими металлическими перегородками (класс А)

3. Детали интеллектуальной системы

Контроль температуры: датчики PT100 на обмотках трансформатора и внутри корпуса.

Статус двери: Магнитный контактный переключатель с сигнализацией в облаке

Учет энергии: двунаправленный счетчик класса 1 или 0,5S.

Пульт дистанционного управления: поддерживает IEC 60870-5-101/104, DNP3.0.

Локальное управление: защищенный паролем ЧМИ с регистрацией событий

4. Кабельный ввод и заземление

Нижний кабельный ввод с резиновыми втулками (сохраняется степень защиты IP54)

Выделенная медная шина заземления (40×4 мм) во всех отсеках.

Сопротивление заземления ≤4 Ом

5. Проверка качества перед доставкой

Испытание на устойчивость к напряжению промышленной частоты (35 кВ для стороны ВН, 2,5 кВ для стороны НН)

Коэффициент трансформации трансформатора и испытание потерь на холостом ходу

Тест связи интеллектуальной системы (непрерывный пинг в течение 30 минут)

Испытание на дождь (имитируется скорость 10 мм/мин в течение 1 часа)

Упаковка и послепродажное обслуживание

Упаковка

Весь блок завернут в стретч-пленку + уголки из гофрированного картона.

Деревянное основание поддона с прорезями для вилочного погрузчика

Пакеты с влагопоглотителем внутри корпуса для предотвращения попадания влаги во время транспортировки

Все внешние отверстия заклеены водонепроницаемой лентой.

Обязательства по послепродажному обслуживанию

Гарантийный срок: 12 месяцев с даты отгрузки (с возможностью продления до 24 или 36 месяцев при заключении договора на платное обслуживание)

Часто задаваемые вопросы (FAQ)

Вопрос 1: Подходит ли интеллектуальная сборная уличная подстанция коробчатого типа YB-24 для прибрежных районов с высокой соленостью?

А: Да. Стандартный корпус имеет антикоррозийное порошковое покрытие толщиной ≥80 мкм и выдерживает 500-часовое испытание в солевом тумане. Для сред с высокой коррозионной активностью (например, порты, химические заводы) мы предлагаем корпуса из нержавеющей стали 304/316 и дополнительное покрытие внутренних шин.

Вопрос 2: Можно ли заменить трансформатор без замены всей подстанции?

А: Да. Трансформаторный отсек оснащен съемными боковыми панелями и роликовыми направляющими. Трансформатор можно вытащить спереди или сбоку и вставить новый блок, не затрагивая отсеки высокого или низкого напряжения. Эта модульность является ключевой особенностью конструкции YB-24.

В3: Поддерживает ли интеллектуальная система подключение к сторонней системе SCADA?

А: Да. Стандартный контроллер поддерживает Modbus RTU через RS485 и Modbus TCP через Ethernet. Его также можно настроить для протоколов IEC 60870-5-101/104 или DNP3.0. Мы предоставляем полную карту реестров для системной интеграции.

Вопрос 4: Разрешается ли размещать YB-24 рядом с жилыми домами с учетом ограничений по уровню шума?

А: Да. При использовании сухого трансформатора уровень шума составляет ≤55 дБ на расстоянии 1 метр, что соответствует нормам для жилых помещений. Для масляных трансформаторов мы добавляем вибропоглощающие прокладки и акустический кожух внутри трансформаторного отсека, снижая шум до ≤48 дБ.

В5: какое стандартное время доставки?

О: Для стандартных конфигураций (800 кВА или ниже, IP54, стальной корпус, с кольцевым основным блоком) доставка составляет 15–20 рабочих дней после подтверждения заказа. Индивидуальные проекты (нержавеющая сталь, специальный цвет, дополнительная высота для ввода ВЛ) требуют 25---30 рабочих дней.

В6: Какие типы трансформаторов доступны для YB-24?

О: YB-24 можно настроить с помощьюмасляные трансформаторытакие как S13/S20 или сухие трансформаторы с литьем из эпоксидной смолы, такие как SCB13/SCB14, в зависимости от требований проекта, условий установки, требований пожарной безопасности и местных стандартов.
