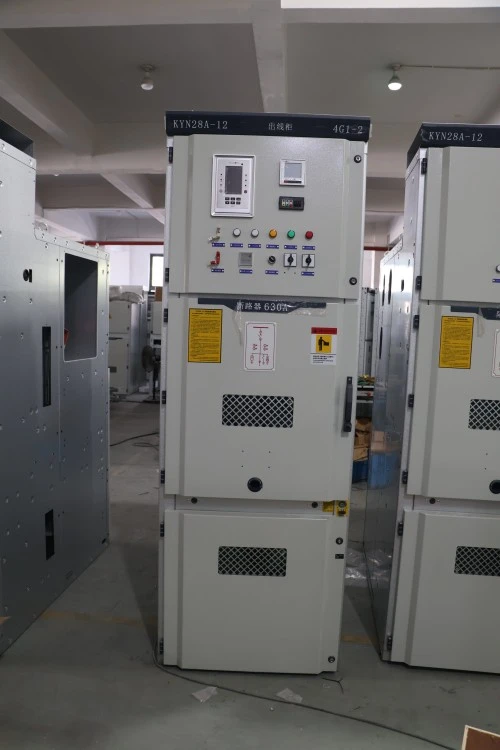

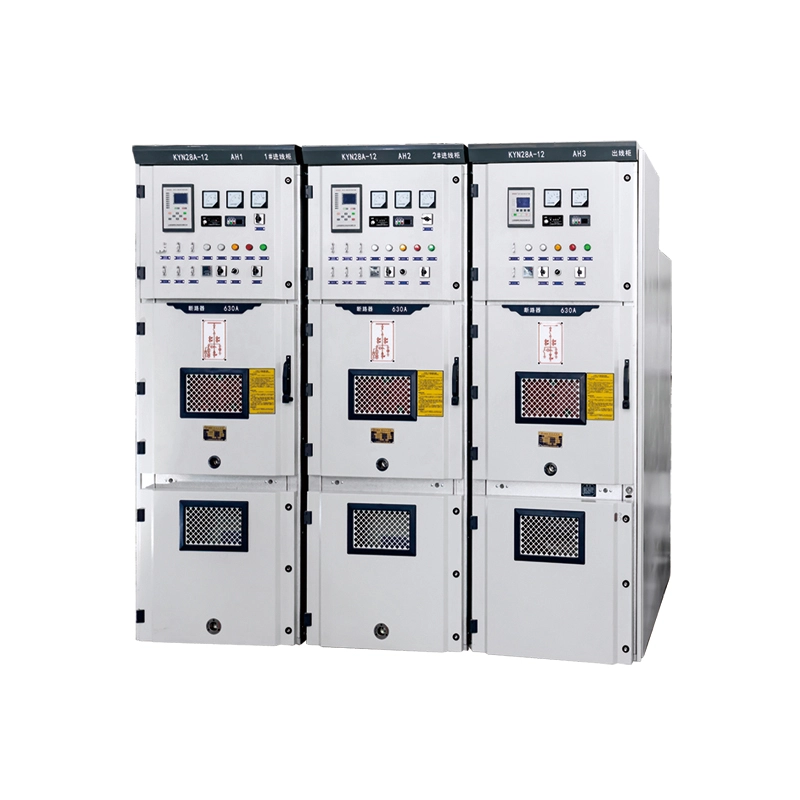

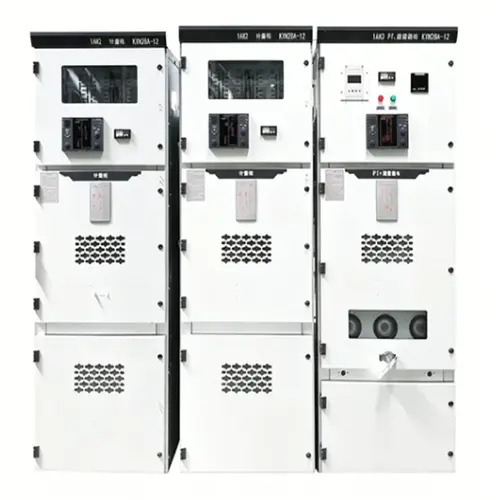

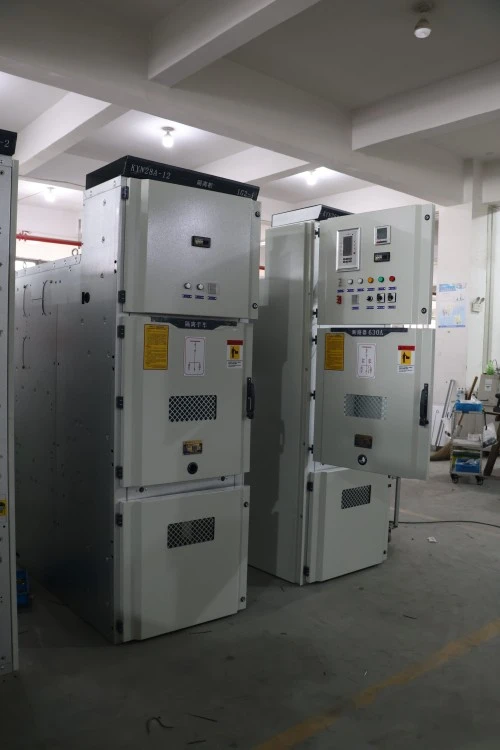

Распределительное устройство высокого напряжения с блокировкой центрального типа KYN с пятью предохранителями

Высоковольтное распределительное устройство с блокировкой с пятью блокировками центрального типа KYN представляет собой полностью собранное распределительное устройство выкатного типа в металлическом корпусе, которое в основном используется в трехфазных системах переменного тока напряжением от 3,6 до 12 кВ. Он предназначен для конфигураций с одинарной или двойной шиной с ответвленными фидерами.

Что это за оборудование?

Данное оборудование представляет собой высоковольтный электрораспределительный шкаф, в котором размещены автоматические выключатели, разъединители, заземлители, трансформаторы тока, трансформаторы напряжения и реле защиты. Его определяющей особенностью является механизм «блокировки с пятью блокировками», который физически предотвращает:

1. Включение при включенном заземлителе.

2. Открытие передней крышки при включенном выключателе.

3. Установка или удаление выключателя при замкнутом выключателе.

4. Использование заземлителя под напряжением

5. Включение автоматического выключателя без управляющего напряжения.

Что он делает?

Он безопасно получает электроэнергию от трансформатора или входной линии и распределяет ее по отходящим фидерам, таким как двигатели, трансформаторы, конденсаторные батареи или вторичные подстанции. Распределительное устройство высокого напряжения типа «КИН Центр» с пятипредохранительной блокировкой является основой промышленных и коммунальных сетей среднего напряжения.

Расшифровка кода модели:

● KYN – K: Металлический Y: Выдвижной тип N: Для внутреннего использования

● Тип центра – модульная конфигурация центрального выключателя.

● Блокировка с пятью способами предотвращения – защита от механических и электрических ошибок.

● Распределительное устройство высокого напряжения – до 12 кВ.

Параметр продукта (спецификация)

Особенности продукта и применение

1. Высокая безопасность – блокировка с пятью способами предотвращения

Распределительное устройство высокого напряжения с блокировкой пяти типов KYN Center имеет обязательную механическую блокировку между выключателем, изолирующими контактами, заземляющим выключателем и передними панелями. Это исключает риск ошибки оператора – причину №1 возникновения дуговых вспышек.

2. Компактная модульная конструкция.

Выкатная тележка гидромолота плавно скользит по рельсам и имеет три различных положения: рабочее, тестовое/выключенное и выдвинутое. Это позволяет осуществлять техническое обслуживание без обесточивания всей шины, что является решающим преимуществом для центров обработки данных и больниц.

3. Интеллектуальный мониторинг и контроль

Дополнительные интеллектуальные интеллектуальные электронные устройства (реле) обеспечивают:

● Мониторинг тока, напряжения и мощности в реальном времени.

● Перегрузка по току, защита от замыканий на землю и направленная защита.

● Связь RS485/Modbus или IEC 61850.

● Дистанционное открытие/закрытие через SCADA.

● Стандартные датчики температуры и влажности внутри отсека выключателя предотвращают образование конденсата.

4. Высокая механическая надежность.

● Срок службы механизма выключателя: 30 000 операций (без обслуживания).

● Вспомогательные контакты: серебряно-никелевый сплав, рассчитанный на более чем 10 000 электрических операций.

● Первичные размыкающие контакты: посеребренная медь с пружинным зажимом.

Области применения

Детали производства

1. Изготовление корпуса

● Холоднокатаная сталь толщиной 2,0 мм (оцинкованная) или нержавеющая сталь толщиной 1,5 мм.

● Лазерная резка и гибка на станке с ЧПУ для обеспечения точности.

● Сварная рама с антикоррозийным порошковым покрытием (стандарт RAL 7035).

2. Механизм блокировки с пятью блокировками.

● Стальные кулачковые пластины и блокирующие стержни (без пластиковых деталей).

● Протестировано на 10 000 циклов блокировки без сбоев.

● Включает блокировку с ключом для входящих/исходящих и соединительных панелей.

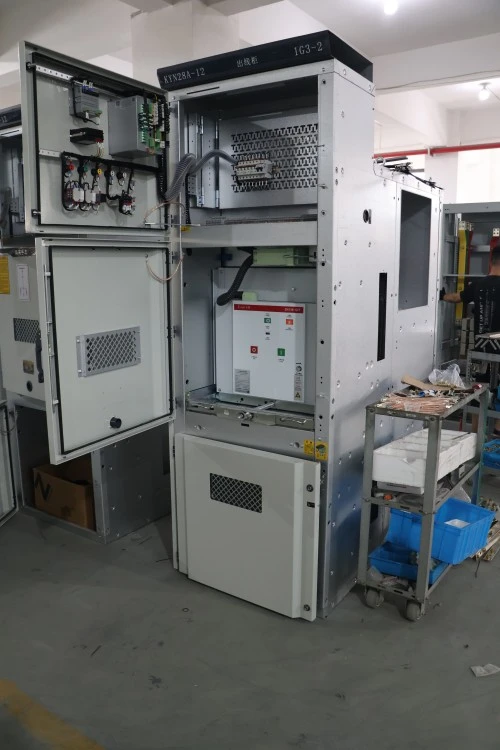

3. Тележка для выключателя

● Выкатное шасси с трехпозиционной фиксацией.

● Самовыравнивающиеся первичные разъединители.

● Вторичная вилка с 16–32 цепями управления.

4. Шинная система

● Медь E-Cu высокой проводимости (класс ETP).

● Посеребренные соединения с тарельчатыми шайбами.

● Термоусадочная изоляция для изоляции фаз.

5. Кабельный отсек

● Достаточно места для кабелей сечением до 4×240 мм² на фазу.

● Съемный кронштейн для зажима кабеля.

● Обеспечение ТТ нулевой последовательности.

6. Заводские испытания

● 100% испытание на диэлектрическую стойкость

● Испытание механической работы (минимум 50 циклов).

● Измерение частичного разряда (≤5 пКл при 1,2× номинальном напряжении)

● Измерение контактного сопротивления (микроомметр).

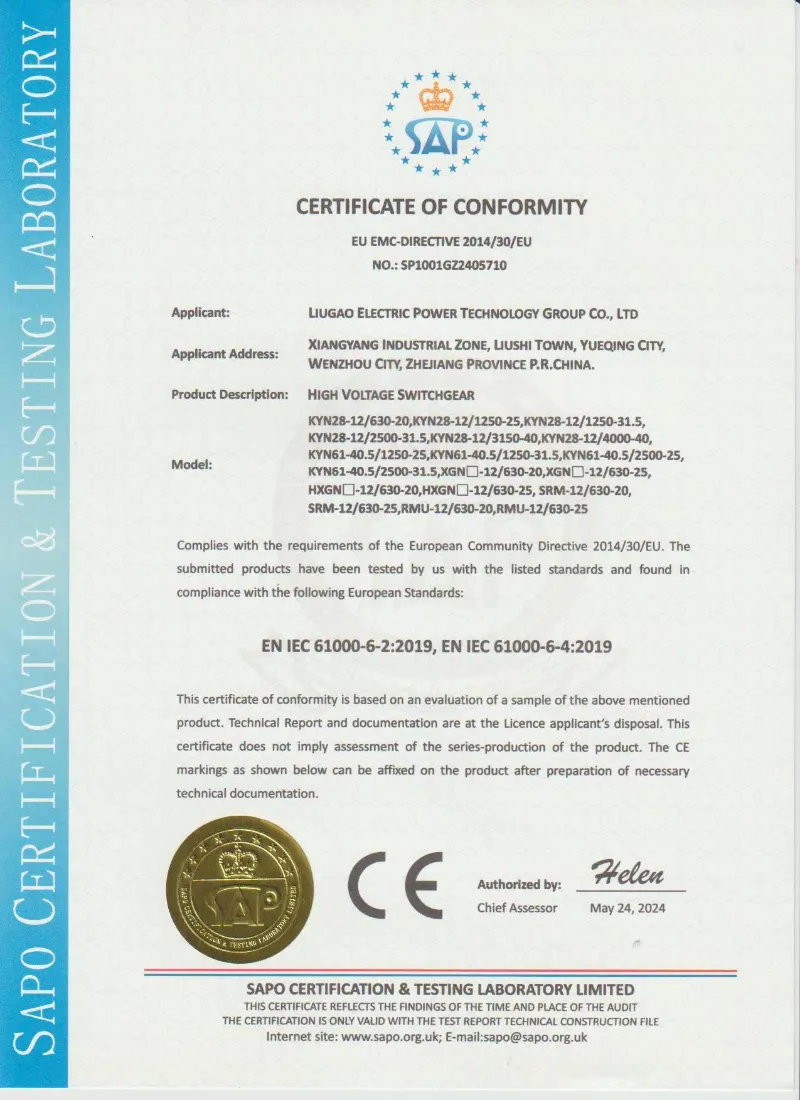

7. Сертификация и гарантия качества

● Прошли типовые испытания в соответствии с GB/T 3906, IEC 62271-200 и DL/T 404.

● Испытано на внутреннюю дугу (IAC AFLR 40 кА/1 с).

● Производство сертифицировано по стандарту ISO 9001:2015.

● Отчет о плановых испытаниях прилагается к каждой панели.

Почему стоит выбрать Lugao Power Co., Ltd., а не конкурентов?

Общие вопросы клиентов

Вопрос 1: Можно ли использовать это распределительное устройство высокого напряжения с блокировкой пяти типов KYN Center для систем 24 кВ?

О: Нет, стандартный KYN рассчитан на напряжение до 12 кВ. Для напряжения 24 кВ мы предлагаем вариант KYN28-24 с увеличенным изоляционным зазором. Пожалуйста, укажите напряжение вашей системы при запросе ценового предложения.

В2: Предоставляете ли вы вакуумный выключатель в составе распределительного устройства KYN в металлическом исполнении?

О: Да, каждая панель поставляется в полностью собранном виде с вакуумным выключателем, прошедшим заводские испытания (тип VS1). При желании мы также предлагаем совместимые альтернативы, такие как ABB VD4, Siemens 3AH или Schneider HVX.

В5: Можете ли вы поставить полную линейку распределительных устройств, включая входные, измерительные, фидерные и конденсаторные панели, все в виде распределительных устройств KYN в металлическом корпусе?

А: Абсолютно. Мы проектируем и производим комплектные комплекты со всеми необходимыми вспомогательными отсеками, шинными соединениями и межпанельными блокировками. Просто отправьте свою однолинейную диаграмму.

В6: Какую документацию вы предоставляете?

О: Для каждого распределительного устройства KYN мы предоставляем: общий чертеж, схему электропроводки, спецификацию, отчет об испытаниях, руководство по эксплуатации и матрицу блокировок – все на английском языке (или на вашем местном языке).

Q7: Регулируется ли блокировка с пятью блокировками на месте?

Ответ: Нет – и это сделано намеренно. Блокировка устанавливается на заводе и пломбируется для предотвращения несанкционированного доступа. Однако мы предоставляем четкие механические чертежи, чтобы ваша команда понимала логику. Если вам нужны изменения, свяжитесь с нашим инженерным отделом.

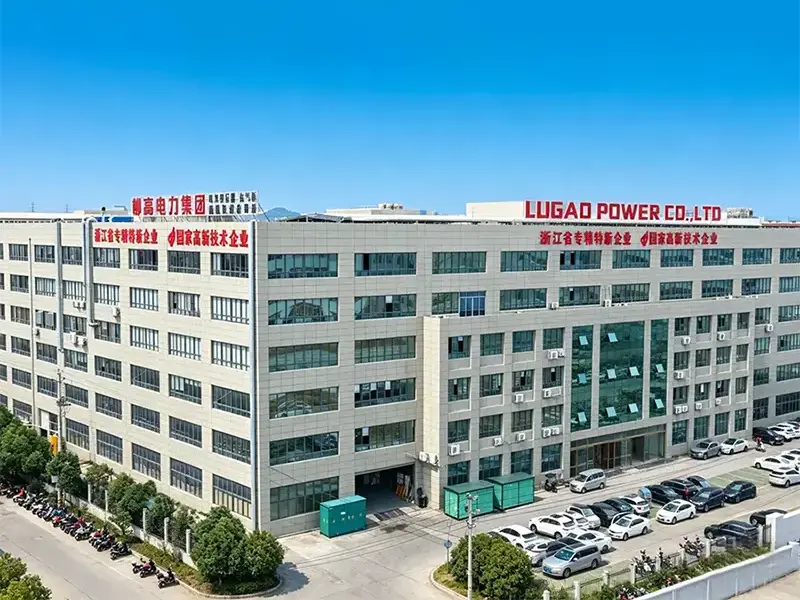

Производственные возможности

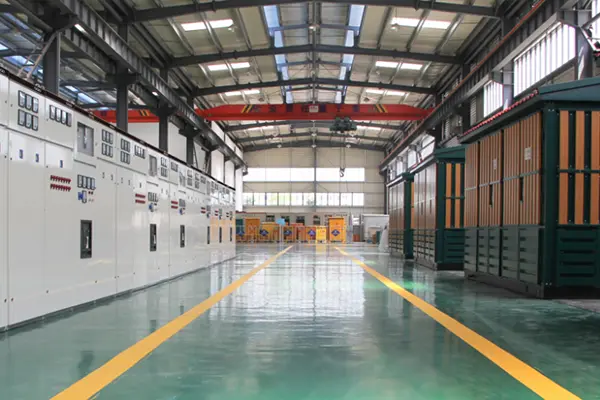

Лугао Пауэр Ко., Лтд.производит распределительное устройство высокого напряжения с блокировкой типа Five Prevention KYN Center на современном производственном предприятии, оснащенном передовым оборудованием для изготовления, сборки и высоковольтных испытаний. Каждыйпанель распределительного устройствапроизводится в соответствии со строгой системой управления качеством ISO 9001, обеспечивающей стабильное качество, надежную работу и полное соответствие международным стандартам.
