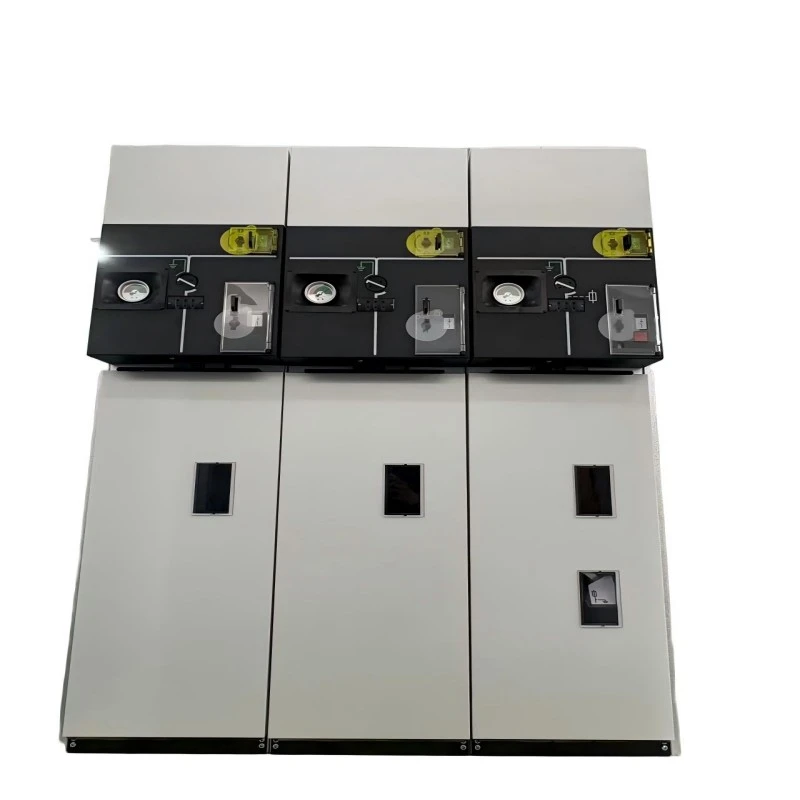

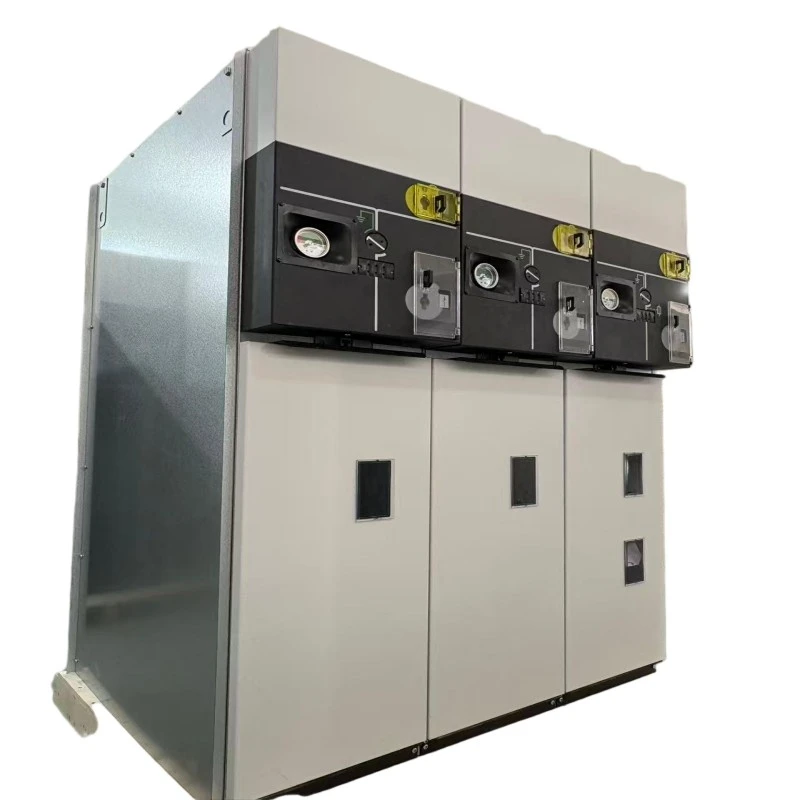

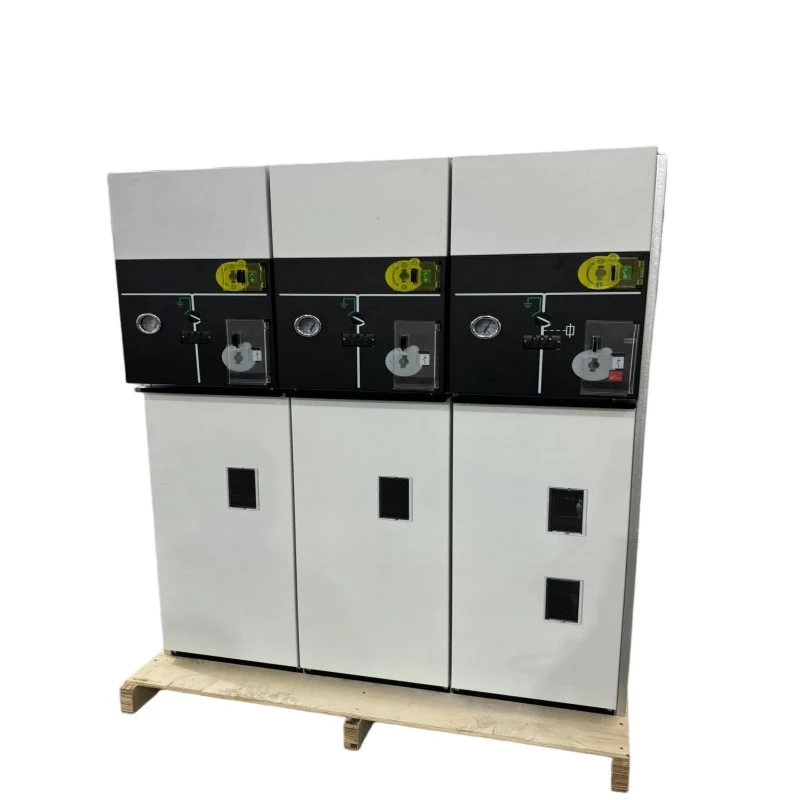

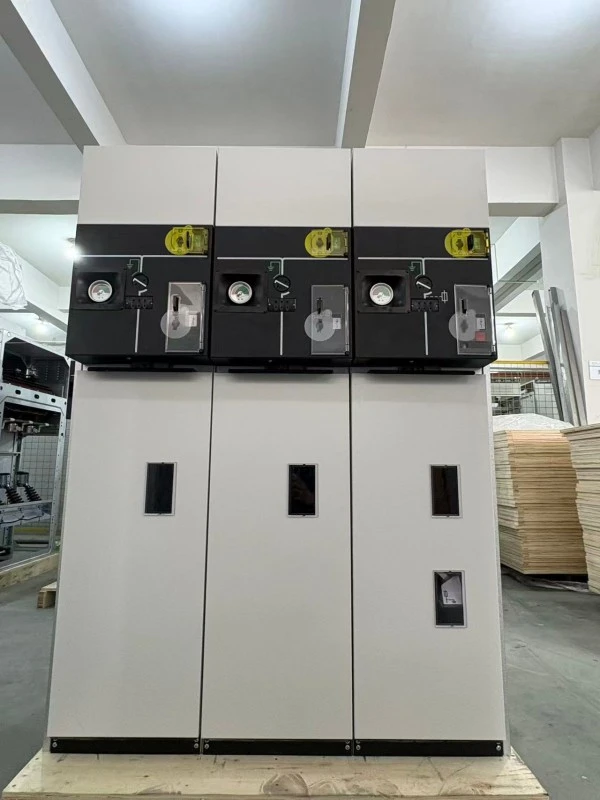

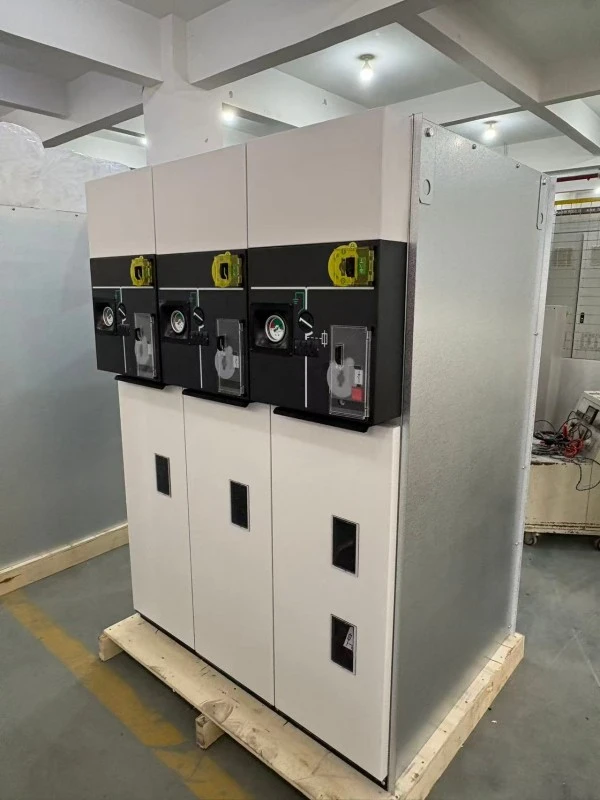

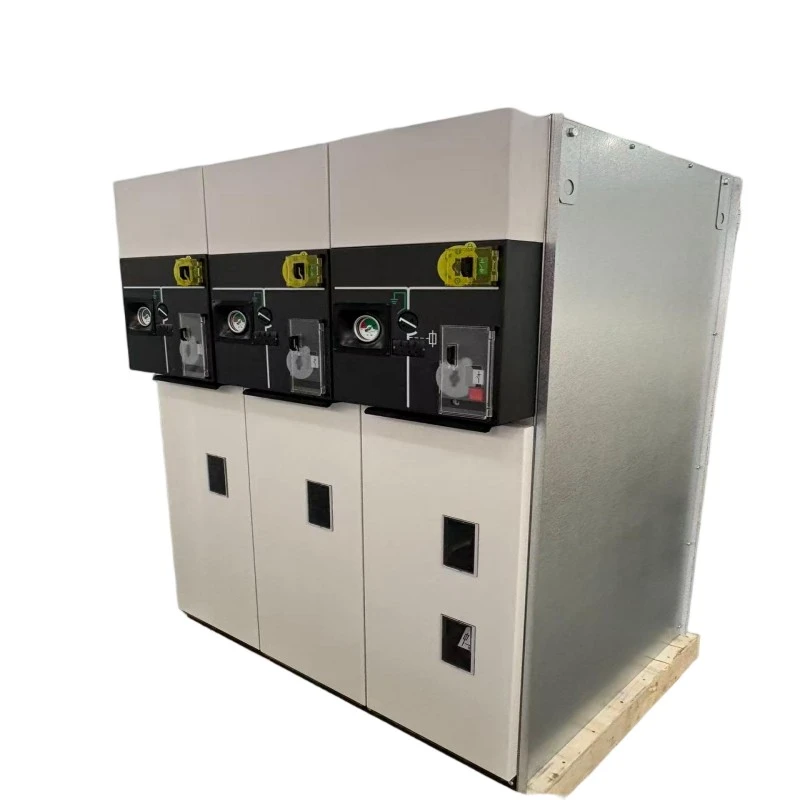

Основной блок с уплотнительным кольцом HXGN с воздушной изоляцией

«Н» — корпус коробчатого типа,

«Х» — кольцевая сеть,

«Г» — с воздушной изоляцией,

«Н» — закрытый

Распределительное устройство HXGN с герметичной кольцевой изоляцией и металлическим корпусом предназначено для кольцевых главных и радиальных распределительных систем напряжением 6–24 кВ. В отличие отс элегазовой изоляциейВ RMU в этом устройстве в качестве основной диэлектрической среды используется воздух, а все части, находящиеся под напряжением, заключены в герметичный пыленепроницаемый металлический шкаф.

Что он делает?

1. Соединяет и изолирует силовые петли во вторичном распределении.

2. Защищает распределительные трансформаторы с помощью выключателей нагрузки и комбинаций предохранителей.

3. Обеспечивает видимые изоляционные зазоры для безопасного обслуживания.

4. Служит экономичной альтернативой распределительным устройствам с элегазовой изоляцией.

Основной блок HXGN с герметичным кольцом и воздушной изоляцией широко используется в тех случаях, когдагаз SF6ограничено, когда требуется частое видимое отключение или когда бюджетные ограничения благоприятствуют проверенной и простой технологии без ущерба для безопасности.

Описание продукта

Наш кольцевой главный блок с воздушной изоляцией HXGN — это кольцевой главный блок с воздушной изоляцией нового поколения, предназначенный для внутренней установки на подстанциях, промышленных предприятиях, коммерческих зданиях и в сельских распределительных сетях. Номинальное напряжение варьируется от 6 кВ до 24 кВ, с номинальным током 630 А для главных шин и 125 А для цепей трансформаторов, защищенных предохранителями.

Основные технические характеристики:

1. Воздушная изоляция с оптимизированным межфазным расстоянием и изолированными перегородками.

2. Герметичная конструкция корпуса (IP3X или IP4X), предотвращающая попадание пыли и грызунов.

3. Трехпозиционный выключатель нагрузки (замкнут/разомкнут/заземлен) с видимым разрывом.

4. Встроенный токоограничивающий предохранитель трансформаторов (до 125А).

5. Дополнительный модуль вакуумного выключателя для защиты фидера.

6. Механические блокировки, предотвращающие неправильные операции.

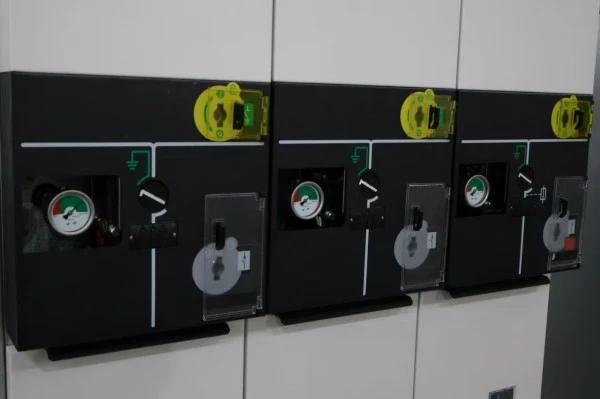

7. Мнемосхема передней панели с четкой индикацией положения.

Основной блок HXGN с герметичным кольцом и воздушной изоляцией имеет прозрачную, удобную для проверки конструкцию: операторы могут визуально подтвердить открытое положение выключателя нагрузки, что очень ценится во время процедур технического обслуживания и блокировки/маркировки. Для установки или вывода из эксплуатации не требуется никакого специального газообрабатывающего оборудования.

Параметр продукта (спецификация)

Особенности продукта и применение

Ключевые особенности

● Не содержит элегаз и экологически безопасен. В качестве изоляционной среды используется только воздух, отсутствуют выбросы парниковых газов.

● Видимый разрыв. Выключатель нагрузки обеспечивает четко видимый изолирующий зазор, упрощая процедуры безопасности.

● Герметичность от пыли и грызунов. Корпус соответствует классу IP3X или IP4X, что предотвращает распространенные причины отказов распределительных устройств с воздушной изоляцией.

● Компактная занимаемая площадь — обычно ширина устройства 500–600 мм, подходит для внутренних подстанций с ограниченным пространством.

● Экономическая эффективность — меньшие первоначальные инвестиции по сравнению с элегазовыми или RMU с твердой изоляцией.

● Простое обслуживание: не требуется ни контроль давления газа, ни дозаправка; только визуальный осмотр и чистка контактов.

● Безопасность блокировки. Механические блокировки предотвращают замыкание заземлителя, когда выключатель нагрузки замкнут.

Сценарии применения

● Сельские и поселковые электросети.

● Промышленные объекты --- Заводы, горнодобывающие предприятия, цементные заводы (с защитой от пыли).

● Коммерческие здания --- Торговые центры, офисные комплексы, гостиницы.

● Малые и средние подстанции --- распределительные узлы 6–24 кВ.

● Возобновляемые источники энергии: малые гидроэлектростанции, биомасса и распределенная солнечная энергия (внутренняя установка).

● Проекты модернизации --- Замена устаревших распределительных устройств с воздушной изоляцией на современные герметичные блоки.

Вопросы и ответы

Вопрос 1: Как основной блок HXGN с герметичным кольцом и воздушной изоляцией работает в пыльных средах, таких как цементные заводы или зернохранилища?

А: Отлично. Основной блок HXGN с герметичным кольцом и воздушной изоляцией имеет полностью герметичный корпус со степенью защиты IP3X в стандартной комплектации (IP4X — дополнительно), что означает, что в него не могут попасть частицы пыли размером более 2,5 или 1 мм. Это предотвращает слежение и пробои, обычно наблюдаемые в распределительных устройствах открытого типа с воздушной изоляцией. Мы рекомендуем версию IP4X для помещений с сильной запыленностью, а также для периодической внешней очистки корпуса.

Вопрос 2: Надежна ли воздушная изоляция в прибрежных регионах с высокой влажностью?

О: Да, при правильном дизайне. В нашем основном блоке с герметичным кольцевым уплотнением HXGN используются гидрофобные изолированные барьеры, а расстояние утечки увеличено до 240 мм (для 12 кВ) и 360 мм (для 24 кВ). Кроме того, герметичный корпус предотвращает циркуляцию влажного воздуха, а в кабельном отсеке можно установить дополнительные противоконденсационные нагреватели. Мы успешно развернули сотни установок в южных прибрежных провинциях с годовой влажностью 90%+.

Вопрос 3: Чем этот продукт отличается от RMU с элегазовой изоляцией?

Ответ: Элегазовые RMU более компактны и полностью герметичны, но требуют обработки газа и имеют более высокие первоначальные затраты. Основной блок HXGN с герметичным кольцом и воздушной изоляцией больше по размеру, но предлагает:

● Более низкая первоначальная цена покупки (как правило, предполагает меньшие первоначальные инвестиции, чем сопоставимые решения с элегазовой изоляцией, в зависимости от конфигурации и требований проекта.)

● Отсутствие проблем с утечкой газа.

● Видимое отсоединение для более безопасного обслуживания.

● Более простой вывод из эксплуатации и утилизация.

Для клиентов, которые отдают предпочтение низкой стоимости жизненного цикла и воздействию на окружающую среду без крайних ограничений в пространстве, HXGN является идеальным выбором.

Вопрос 4. Какие предохранители совместимы с вашим RMU HXGN?

О: Наш отсек предохранителей подходит для высоковольтных токоограничивающих предохранителей стандарта DIN 43625 или BS 2692. Мы можем поставить предохранители, соответствующие вашим требованиям к защите трансформатора (обычно от 6,3 А до 125 А). Действие ударника предохранителя механически связано с трехпозиционным переключателем для защиты от однофазного замыкания.

Детали производства

Корпус и уплотнение

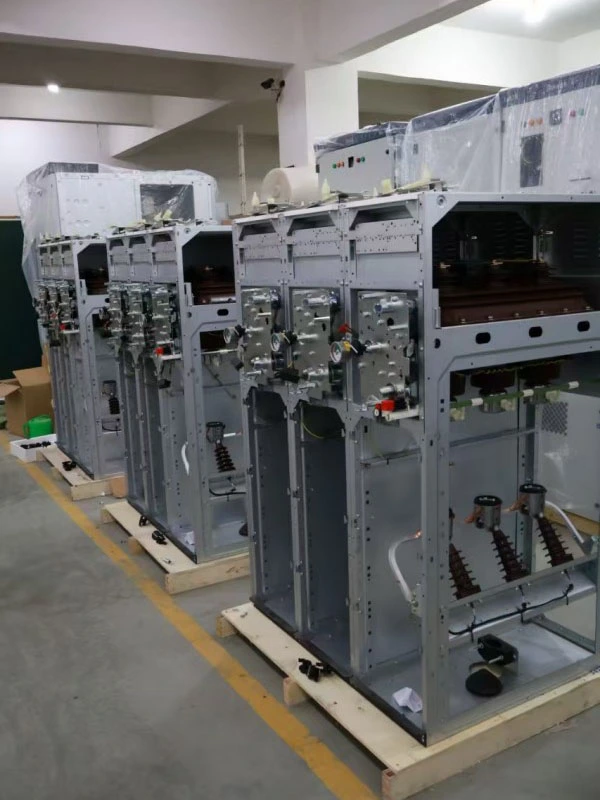

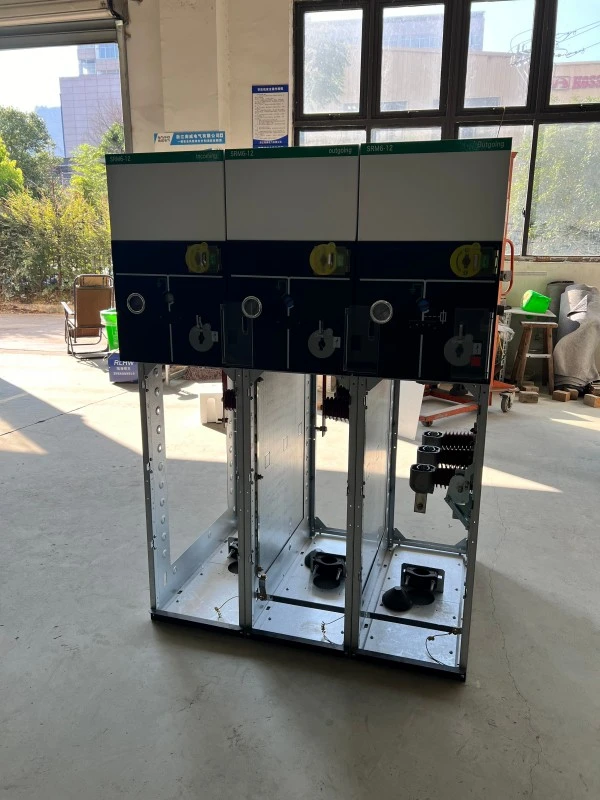

Основной блок HXGN с герметичным кольцом и воздушной изоляцией имеет корпус из холоднокатаной стали толщиной 2,0 мм или из нержавеющей стали (опция) с электростатическим порошковым покрытием (толщина минимум 80 мкм, светло-серый цвет RAL 7035). Покрытие выдерживает 500-часовое испытание в солевом тумане. Герметизация достигается за счет прокладок из пенополиуретана на всех дверях и панелях, обеспечивая защиту IP3X. Кабельные отсеки изолированы от отсека главного выключателя для предотвращения распространения дуги.

Конструкция выключателя нагрузки

Трехпозиционный выключатель нагрузки представляет собой вращающийся лопастной тип с самоочищающимися посеребренными контактами. В камере гашения дуги используется принцип магнитного гашения в сочетании с изолированными дугогасительными камерами, что позволяет прерывать ток нагрузки до 630 А и включать/отключать зарядные токи кабеля (до 10 А). Выключатель имеет два видимых положения размыкания (открыто и заземлено) и одно закрытое положение — все они четко обозначены на передней мнемосхеме.

Блок предохранителей

Для защиты трансформатора наш главный блок с герметичным кольцом HXGN с воздушной изоляцией оснащен отсеком предохранителей и механизмом отключения с ударником. При срабатывании однофазного предохранителя ударник механически приводит в действие выключатель нагрузки, открывая все три фазы, предотвращая однофазную работу. Отсек предохранителей сблокирован с заземлителем — отсек можно открыть только тогда, когда выключатель нагрузки разомкнут, а заземлитель замкнут.

Система изоляции

Все шины и соединения изолированы термоусадочной трубкой (типа с повышенной утечкой) или эпоксидным порошковым покрытием. Фазовые перегородки изготавливаются из DMC (тестоформовочная масса) или SMC (листовая формовочная масса) с классом дугостойкости 1 в соответствии с IEC 60243. Минимальный воздушный зазор составляет:

● 12 кВ: 125 мм между фазами, 100 мм до земли.

● 24 кВ: 220 мм между фазами, 180 мм до земли.

Гарантия качества и тестирования

Каждый основной блок HXGN с герметичным кольцом и воздушной изоляцией перед поставкой проходит плановые испытания:

● Измерение сопротивления главной цепи (микроомметр).

● Выдерживаемое напряжение промышленной частоты (42 кВ/1 мин для 12 кВ, 65 кВ/1 мин для 24 кВ).

● Испытание на устойчивость к наведенному напряжению.

● Тест механической работы (200 циклов для каждого переключателя).

● Проверка изоляции вспомогательной цепи (2 кВ/1 мин).

● Проверка защиты корпуса (проверка зонда IP3X или IP4X).

● Измерение частичного разряда (<20 пКл при 1,5-кратном номинальном напряжении)

Обязательства по послепродажному обслуживанию

Гарантийный срок: 12 месяцев с даты отгрузки (можно продлить до 24 или 36 месяцев при заключении договора на платное обслуживание)

Техническая поддержка: Пожизненная бесплатная техническая консультация; ответ в течение 1 часа после уведомления
