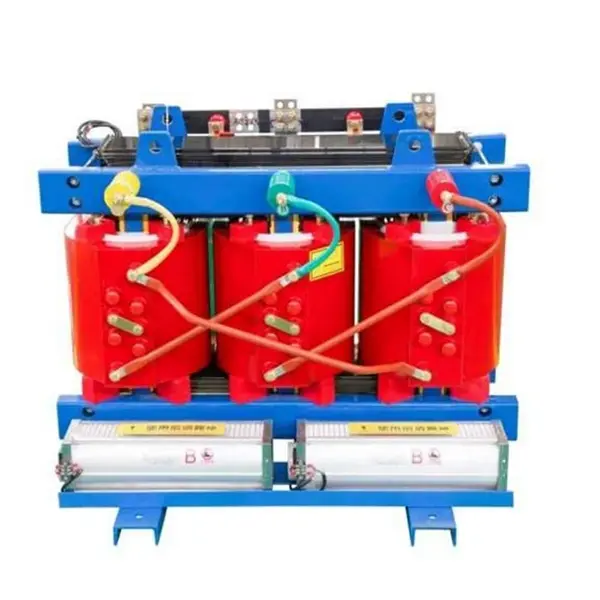

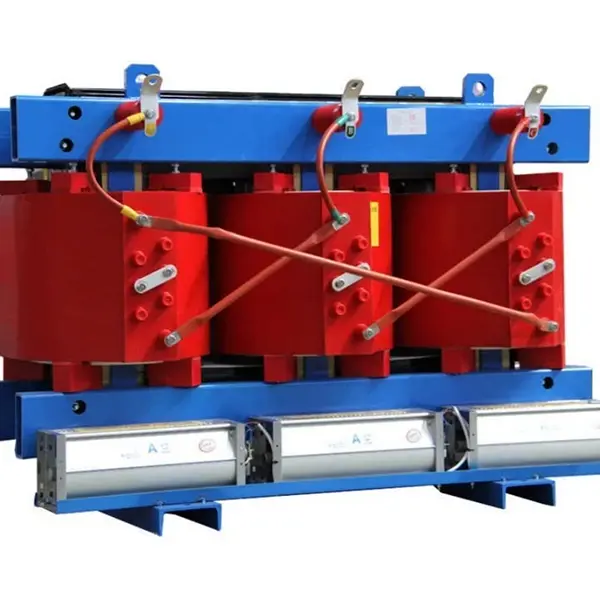

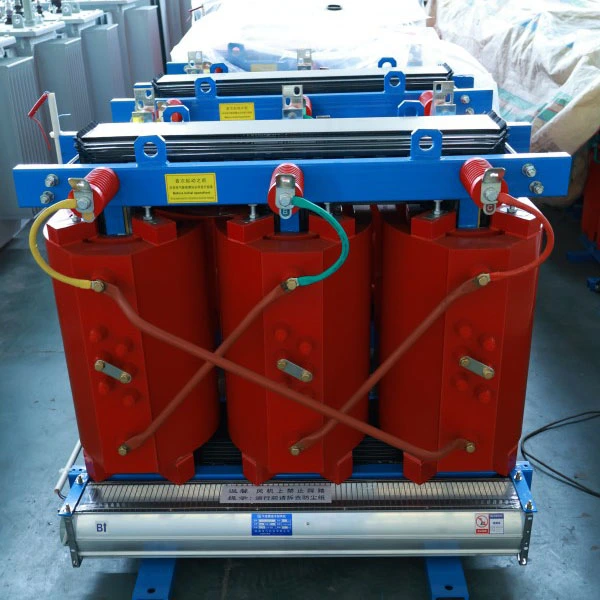

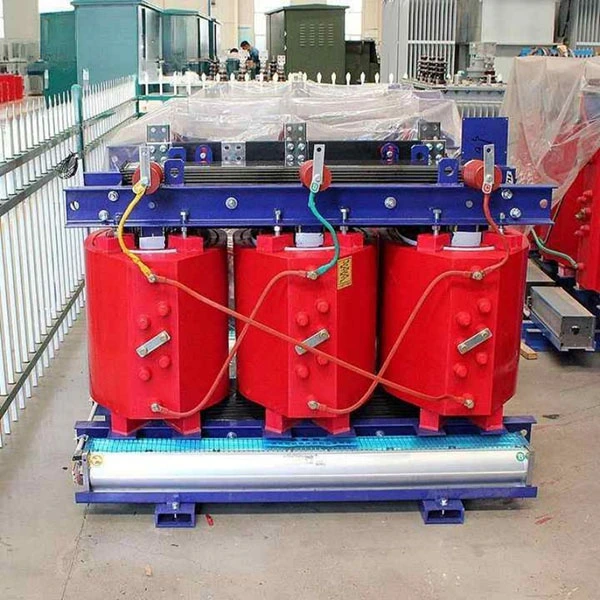

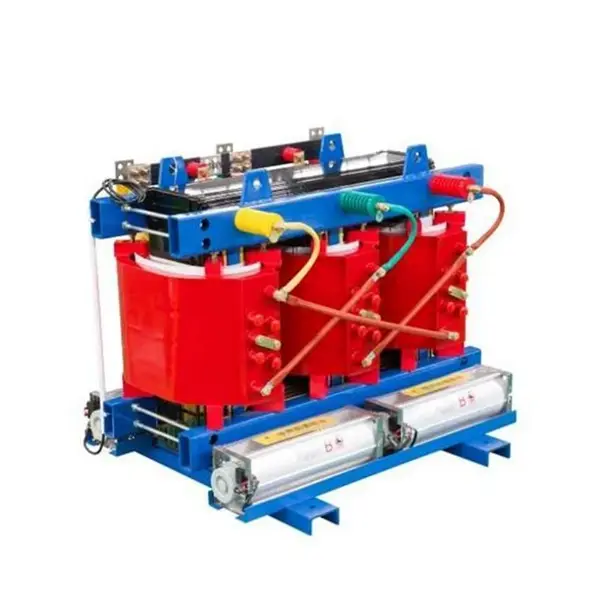

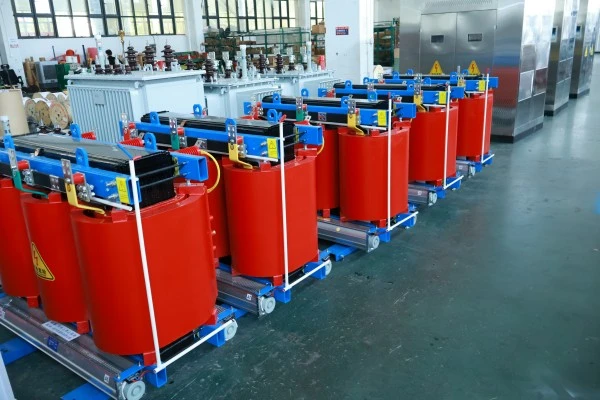

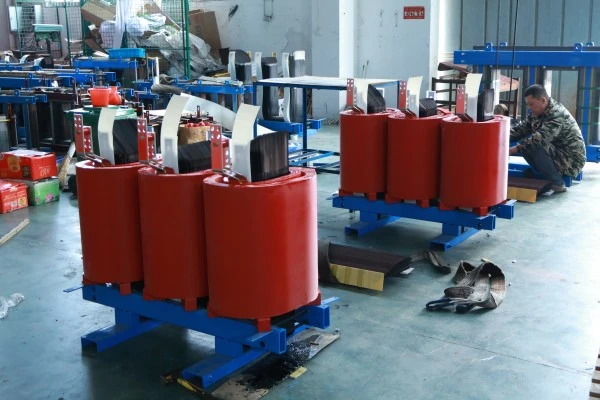

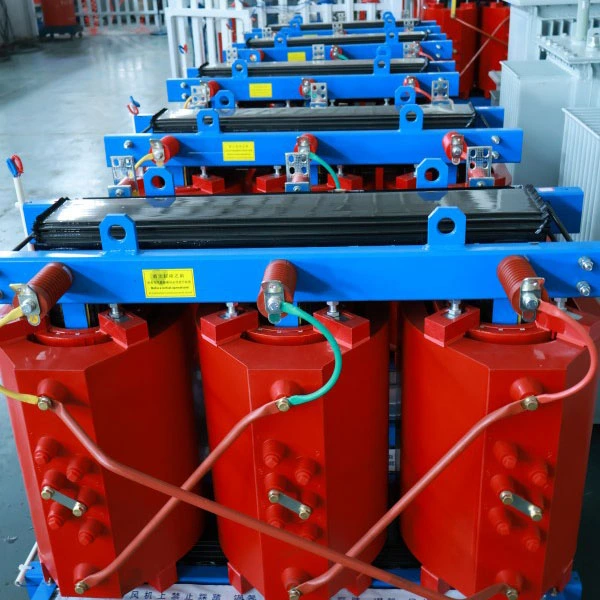

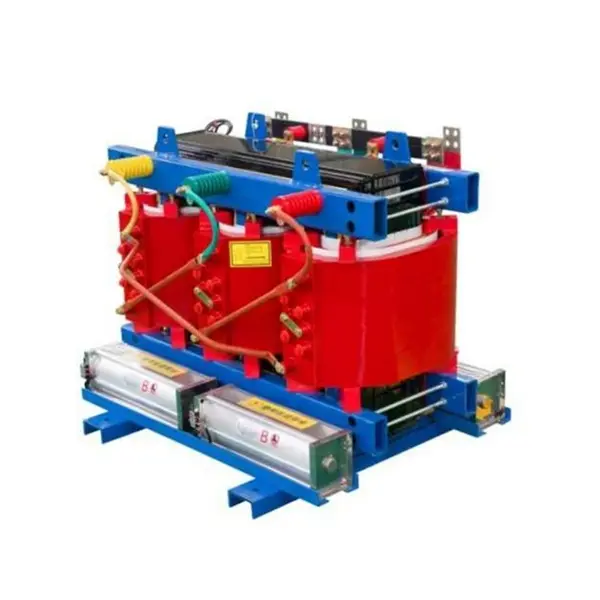

SCB13 Силовой трансформатор с литьем из эпоксидной смолы мощностью 800 кВА

Что это за оборудование?

Силовой трансформатор SCB13-800 кВА, отлитый из эпоксидной смолы, представляет собой трехфазный силовой трансформатор, изготовленный с использованием процесса вакуумного литья эпоксидной смолы. Он относится к семейству энергоэффективных сухих трансформаторов.

Расшифровка кода модели:

● S – трехфазный

● C – литая смола (эпоксидная смола)

● B – Низковольтная обмотка из фольги.

● 13 – код серии Performance, обозначающий уровень энергоэффективности.

Что он делает?

Основной функцией этого оборудования является понижение высокого напряжения (10 кВ или 35 кВ) до низкого напряжения (400 В/380 В), обеспечивая безопасное и стабильное питание различных электрических нагрузок. В отличие от традиционных масляных трансформаторов, в нем для охлаждения не используется изоляционное масло. Вместо этого он работает с использованием твердой эпоксидной изоляции в сочетании с естественным воздушным охлаждением.

Описание продукта

Силовой трансформатор SCB13-800 кВА, отлитый из эпоксидной смолы, представляет собой высокоэффективный,трехфазный сухой трансформаторпредназначен для современного распределения электроэнергии. Он изготовлен из эпоксидной смолы, отлит в вакууме, имеет обмотки из низковольтной фольги и соответствует стандартам энергоэффективности GB 20052-2020 уровня 2 (приближается к уровню 1). Идеально подходит для приложений, требующих экономии энергии, пожарной безопасности и надежности.

Номинальная мощность 800 кВА со стандартным коэффициентом напряжения 10 кВ/0,4 кВ (настраивается до 6 кВ, 20 кВ или 35 кВ). Безмасляная твердая изоляция из эпоксидной смолы исключает риски утечек, пожаров и взрывов, что делает ее подходящей для высотных зданий, метро, ​​больниц, центров обработки данных и химических заводов.

Основные электрические характеристики: потери при холостом ходе ≤1090 Вт, потери при нагрузке (120°C) ≤6260 Вт, полное сопротивление короткого замыкания 6% (регулируемое 4–10%), частичный разряд ≤5 пКл и шум ≤55 дБ на расстоянии 1 метр.

Оснащен интеллектуальной системой контроля температуры (датчики PT100, автоматический запуск/остановка вентилятора, сигнализация и отключение перегрева) и связью RS485 для интеграции системы BA. Процесс литья VPI обеспечивает влагостойкую и огнестойкую герметизацию. В сердечнике используется кремниевая сталь с высокой проницаемостью и ступенчатыми соединениями. Стандартная защита IP20 (IP23 опционально).

Благодаря 30-летнему сроку службы и минимальному обслуживанию SCB13-800 кВА является надежным и экономичным выбором для новых или модернизированных распределительных систем.

Применение продукта

Типичные применения:

Высотные здания, коммерческие комплексы, больницы, центры обработки данных, станции метро, ​​аэропорты, химические заводы, станции возобновляемых источников энергии и любые места, где пожарная безопасность является критическим требованием.

Характеристика продукта

Высокая эффективность и энергосбережение – снижение эксплуатационных расходов

Потери на холостом ходу снижены на 20–37% по сравнению с серией SCB11; потери нагрузки снижены на 15%-30%

Типичные потери холостого хода 800 кВА ≤ 1090 Вт, потери при нагрузке (при 120°C) ≤ 6260 Вт

Соответствует стандартам энергоэффективности GB 20052-2020 уровня 2; некоторые параметры достигают уровня 1

Расчет экономической выгоды:

Из расчета 8000 часов работы в год при цене 0,11 доллара США/кВтч по сравнению со стандартным трансформатором SCB11 годовая экономия электроэнергии составляет примерно 2000–2700 долларов США. Разница в цене окупится примерно за 3 года.

Безопасность и надежность – пожаробезопасность и взрывобезопасность с нулевым риском

Основные преимущества:

Самозатухающий: температура воспламенения эпоксидной смолы > 300°C; пламя не распространяется и гаснет само собой при удалении источника тепла.

Безмасляная конструкция: полностью исключает риск утечки масла, пожара и взрыва; нет необходимости в яме для хранения масла

Высокая устойчивость к короткому замыканию: высокопрочная конструкция, армированная стекловолокном, полученная методом вакуумного литья, увеличивает устойчивость к короткому замыканию более чем на 30%.

Чрезвычайно низкий частичный разряд: частичный разряд можно контролировать ниже 5 пКл, что значительно замедляет старение изоляции.

Решение реальных проблем клиентов:

Вопрос: На что больше всего обращает внимание пожарная инспекция при установке трансформатора в подвале многоэтажного дома?

Ответ: Пожарные службы уделяют особое внимание «риску распространения пожара» и «токсичным выбросам дыма». В нашем SCB13 используется отливка из эпоксидной смолы, которая по своей природе является огнестойкой и не выделяет галогенированные токсичные газы при горении (в соответствии с GB/T 1094.11-2022). Это главное преимущество, с которым не могут сравниться масляные трансформаторы. Многие коммерческие комплексы и больничные проекты в городах первого и второго эшелона прошли строгую проверку пожарной безопасности именно из-за этой особенности.

Вопрос: Трансформаторы сухого типа чувствительны к влажности. Могут ли они работать в сезон дождей в южных регионах?

Ответ: Обычные трансформаторы сухого типа действительно чувствительны к влаге, но наш SCB13 использует процесс вакуумного литья, при котором эпоксидная смола полностью герметизирует обмотки, образуя герметичный изоляционный слой. Сердечник и зажимные приспособления подвергаются специальной антикоррозионной обработке, что обеспечивает нормальную работу в условиях относительной влажности 100%. Никакой сушки перед повторным запуском после остановки не требуется.

Интеллектуальный мониторинг – краткий обзор температуры

Стандартная интеллектуальная система контроля температуры:

Встроенные платиновые датчики сопротивления PT100 в каждой фазной обмотке для мониторинга температуры в режиме реального времени.

Контроллер циклически отображает температуру трехфазной обмотки – легко читается

Автоматически запускает/останавливает расположенные снизу охлаждающие вентиляторы (запускается при >100°C, останавливается при <80°C)

Обеспечивает сигнализацию о перегреве (регулируемая уставка) и защиту от перегрева.

Низкий уровень шума: тихо и без помех

Измеренные данные:

Для 800 кВА и ниже уровень шума ≤ 55 дБ при измерении на расстоянии 1 метра от оборудования.

Технология полностью ступенчатого соединения внахлестку под углом 45° + вибропоглощающие прокладки позволяют дополнительно снизить шум на 5–8 дБ.

Высокая перегрузочная способность – надежность, когда это наиболее важно

Параметры перегрузочной способности:

Естественное охлаждение (AN) – может непрерывно работать при 100% нагрузке.

Принудительное воздушное охлаждение (AF) – мощность можно увеличить на 40-50%

Выдерживает 150% номинальную нагрузку в течение 2 часов.

Сценарии применения:

Летние периоды пиковой нагрузки, защита электропитания от критических событий, временное распределение нагрузки при выходе из строя одного трансформатора – в эти «критические моменты» перегрузочная способность SCB13 обеспечивает непрерывность электроснабжения.

Не требует обслуживания – без усилий и беспокойства

Преимущества обслуживания:

Безмасляный – нет необходимости в периодической фильтрации масла или масляной хроматографии.

Гладкая поверхность намотки – пыль не скапливается легко

Отсутствие движущихся частей – чрезвычайно низкий уровень отказов

Ежедневное обслуживание требует только проверки дисплея температуры и очистки каналов охлаждающего воздуха.

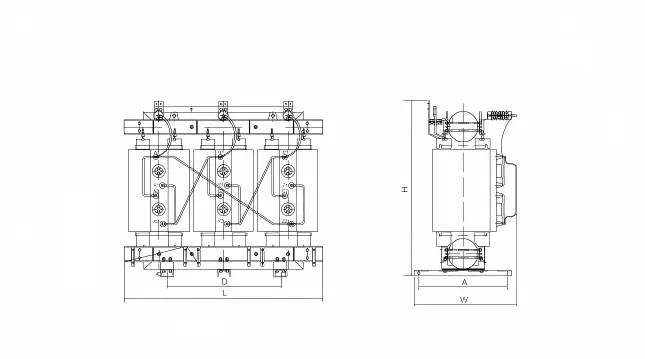

Параметр продукта (спецификация)

Обязательства по послепродажному обслуживанию

Гарантийный срок: 12 месяцев с даты отгрузки (с возможностью продления до 36 или 60 месяцев при заключении договора на платное обслуживание)

Техническая поддержка: Пожизненная бесплатная техническая консультация; расчет нагрузки и оптимизация решения на этапе выбора

Выездное обслуживание: руководство по установке, помощь при вводе в эксплуатацию, устранение неисправностей (бесплатно в течение гарантийного срока, платно после окончания гарантии).

Поставка запасных частей: регуляторы температуры, вентиляторы, датчики и другие общие детали на складе; доставка на следующий день курьером
