Проект подстанции в Таджикистане: установка распределительных устройств среднего и высоковольтного оборудования

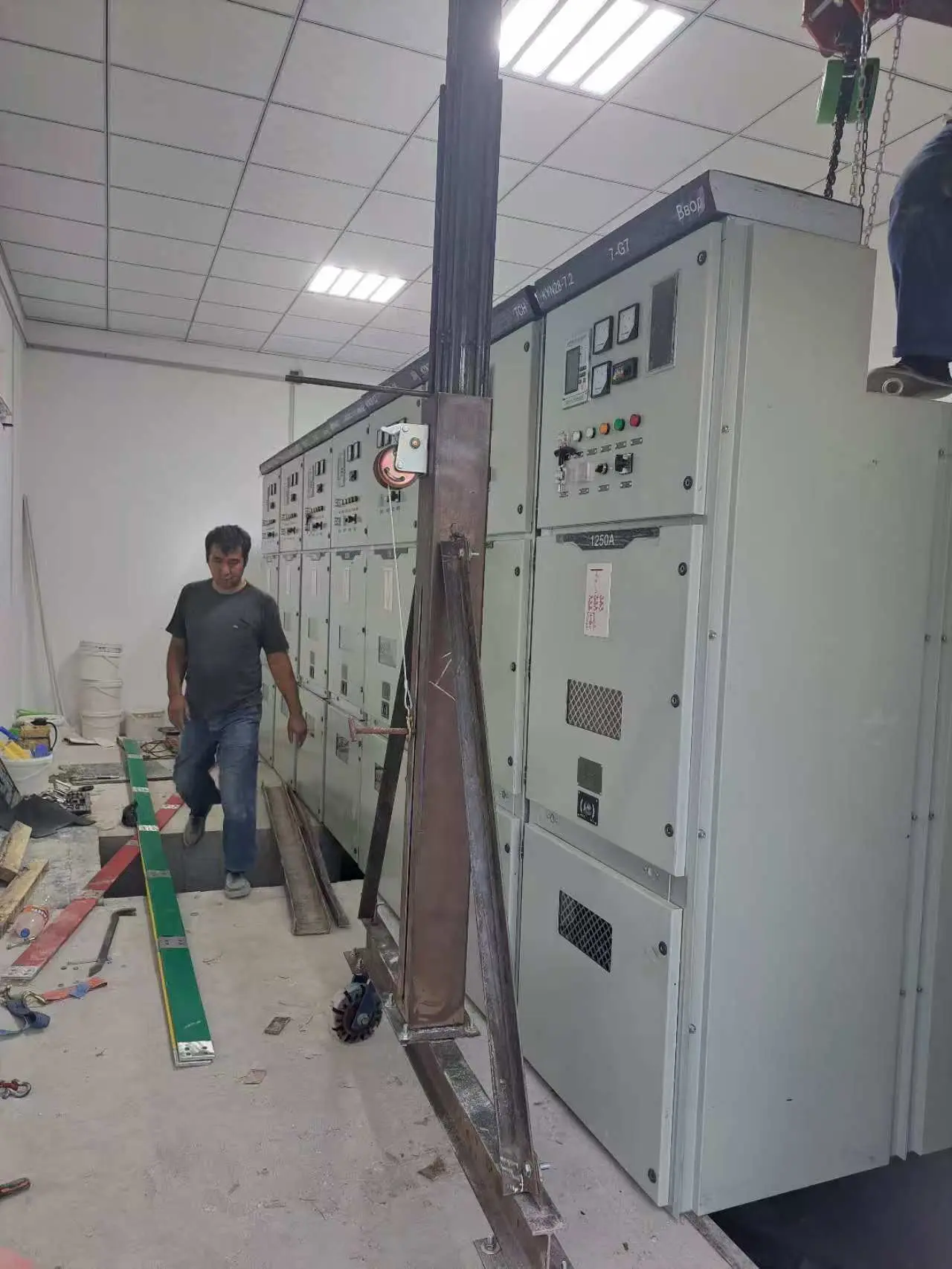

Рисунок 1 – Этап монтажа шкафа ЗРУ

На изображении показана главная диспетчерская проекта, гдераспределительное устройство среднего напряженияпоставленное нашей компанией, устанавливается на место. Оборудование имеет унифицированную конструкцию шкафа, включающую встроенные автоматические выключатели, устройства защиты и измерения, а также рабочие схемы, обеспечивающие надежную защиту распределения электроэнергии и функции управления подстанцией для обеспечения безопасной и стабильной работы энергосистемы.

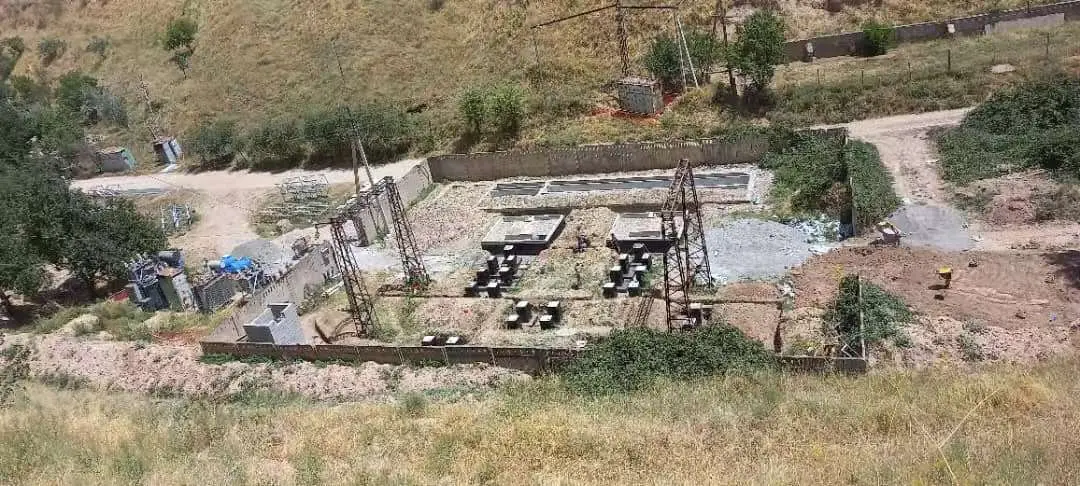

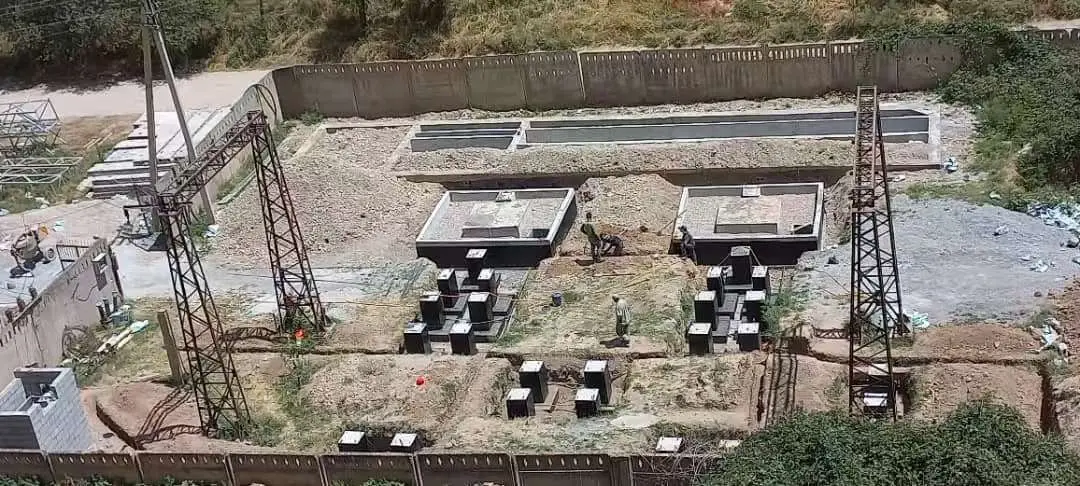

Рисунки 2–4:Проект расположен в горной местности, где одновременно возводятся фундаменты гражданского строительства и наружные несущие конструкции. Ключевые задачи, такие как заливка фундамента оборудования и монтаж каркаса, были выполнены на месте, заложив основу для последующей установки основного оборудования. Наша компания оказывала полную поддержку на протяжении всего процесса строительства, предлагая техническую помощь и услуги по доставке оборудования, чтобы обеспечить своевременную реализацию проекта.

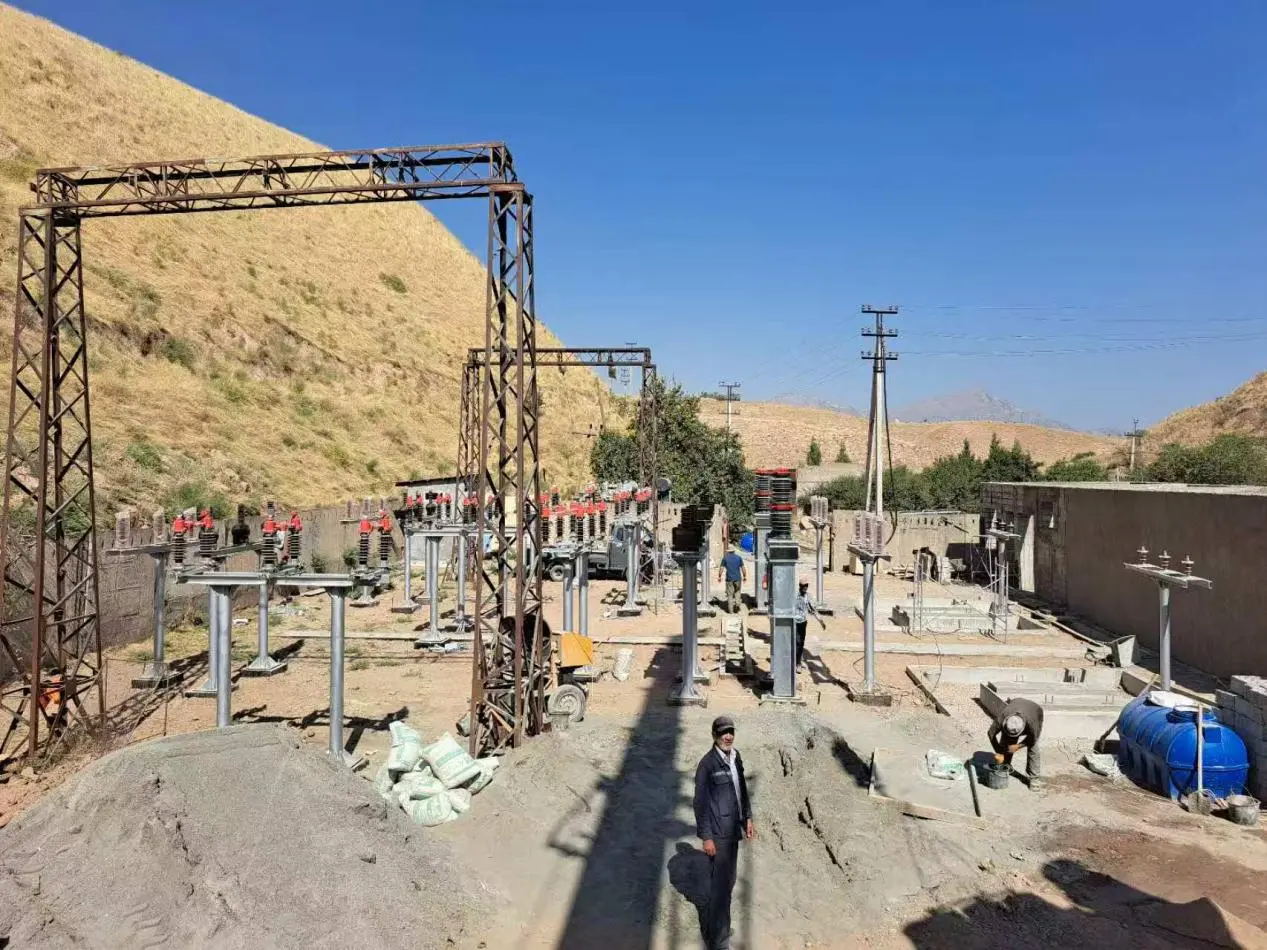

Рисунок 5 – Место установки основного наружного оборудования

Последовательно смонтированы главный трансформатор, высоковольтные разъединители и шинная конструкция. Все наружное высоковольтное оборудование, поставляемое нашей компанией, подвергается строгому проектированию с учетом требований к окружающей среде, чтобы выдерживать экстремальные местные колебания температуры и песчаные погодные условия, при этом такие компоненты, как изоляторы и конструкции, демонстрируют превосходную коррозионную стойкость и изоляционные характеристики.

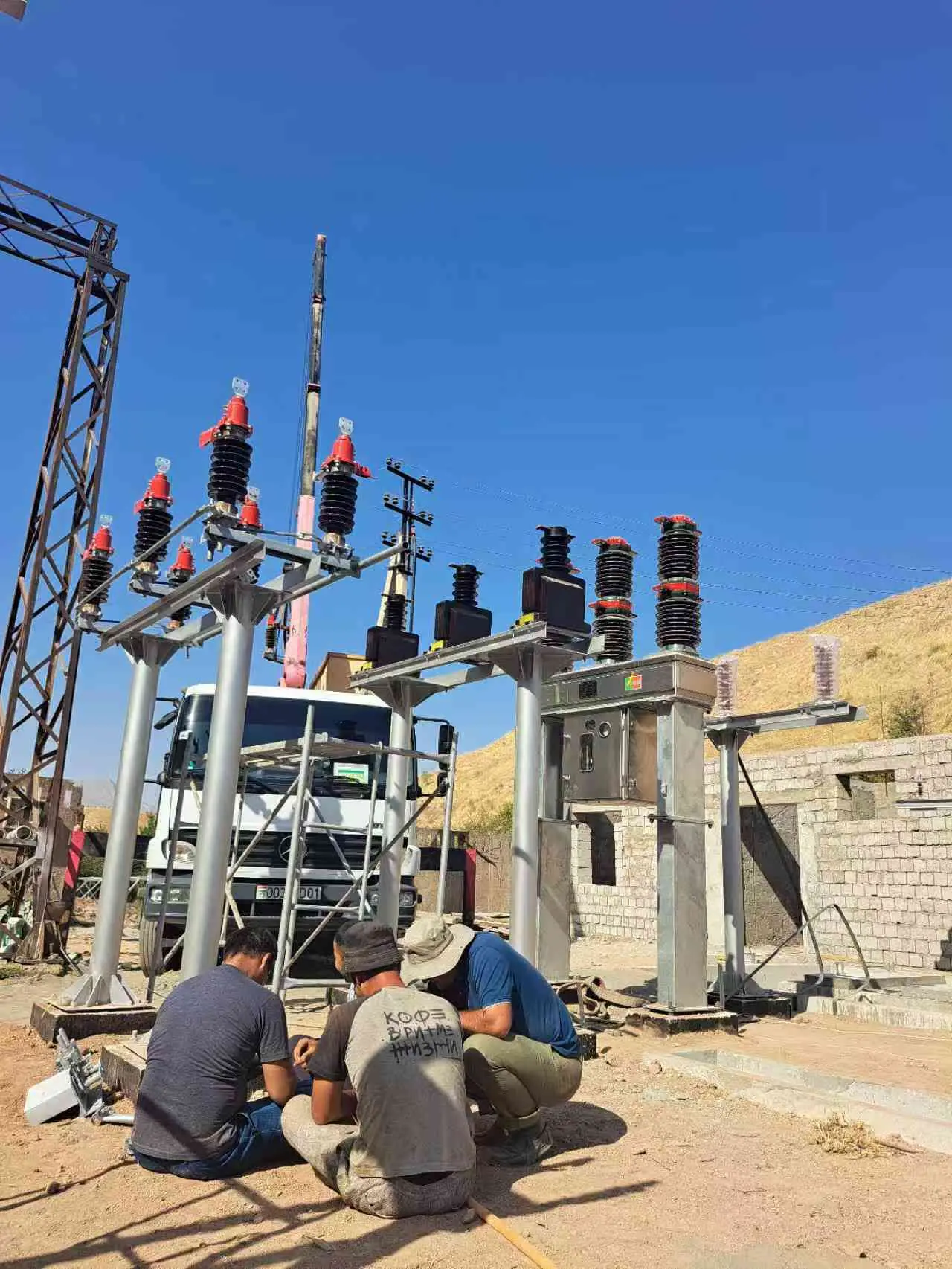

Рисунок 6 – Монтаж и пуско-наладка высоковольтного оборудования

Выполняется монтаж и пуско-наладка высоковольтного разъединительного оборудования. Наш технический персонал в сотрудничестве со строительной бригадой выполнил размещение, монтаж и отладку оборудования, гарантируя надежную работу в сложных условиях эксплуатации и соответствие стандартам качества изоляции.

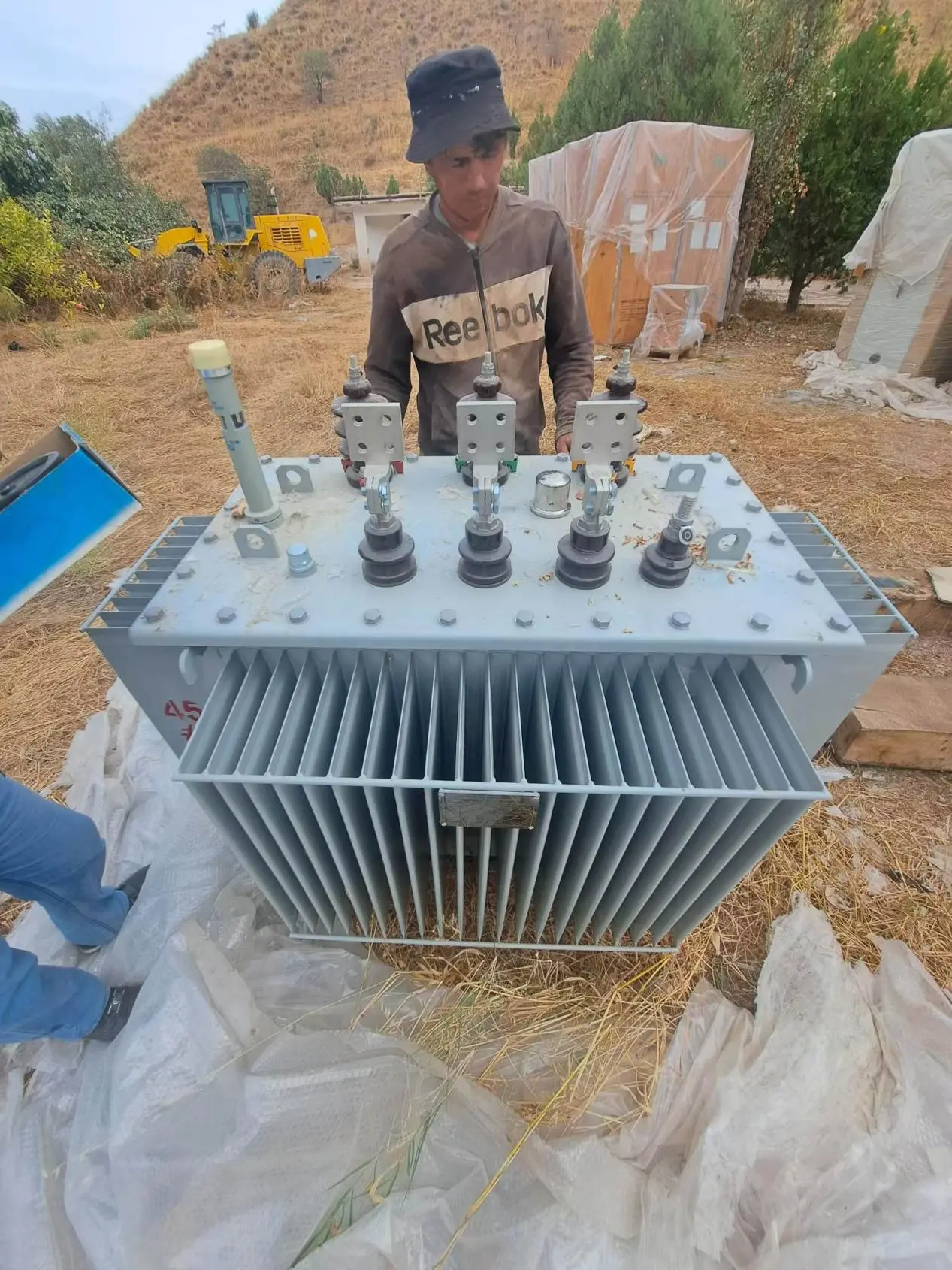

Рисунок 7 – Распаковка трансформатора и приемочный контроль

В настоящее время на площадке проводится распаковка и приемочный контроль главного трансформатора. Все оборудование перед отправкой прошло строгие заводские испытания, а по прибытии было совместно проверено со строительной бригадой на предмет его внешнего вида, комплектующих и технической документации, чтобы убедиться в его хорошем состоянии и соответствии всем требованиям к установке на месте.

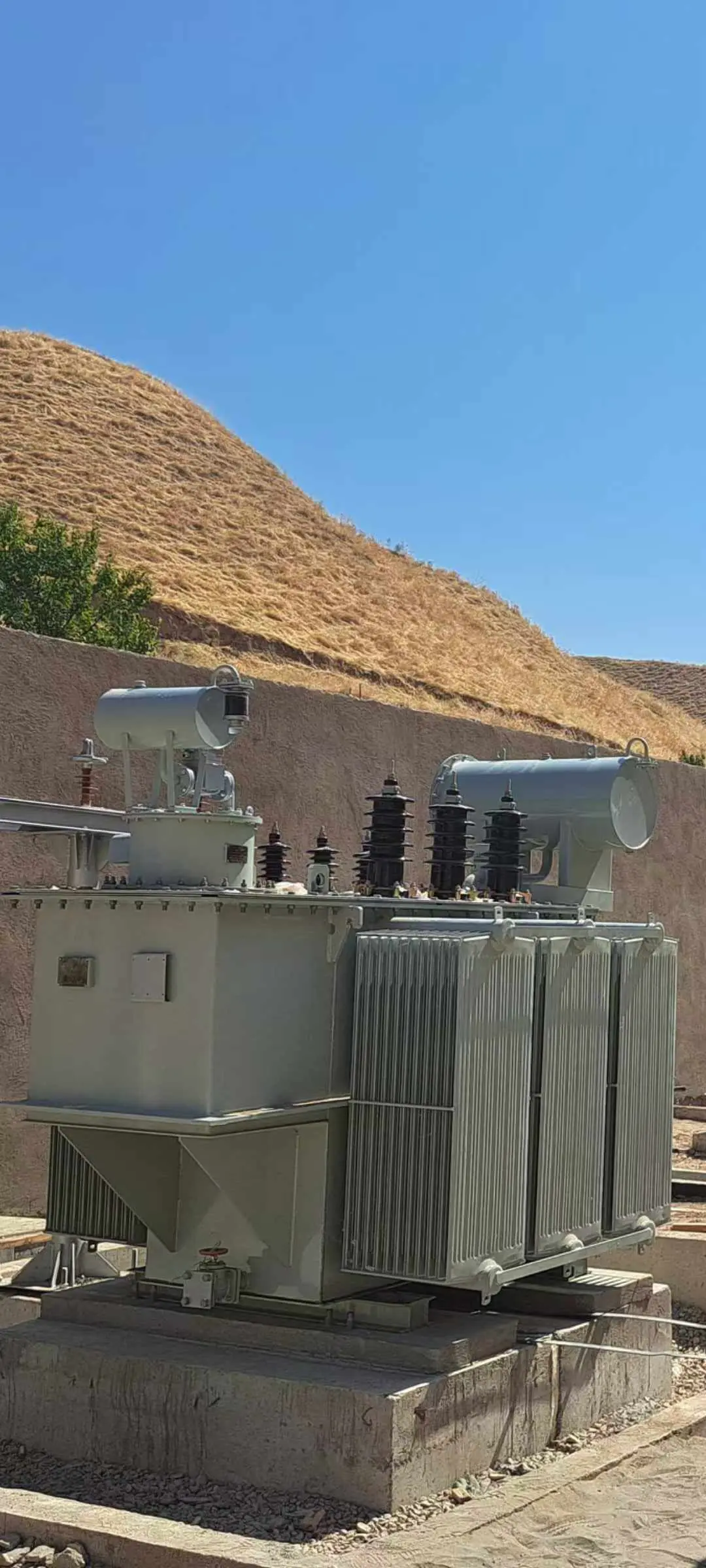

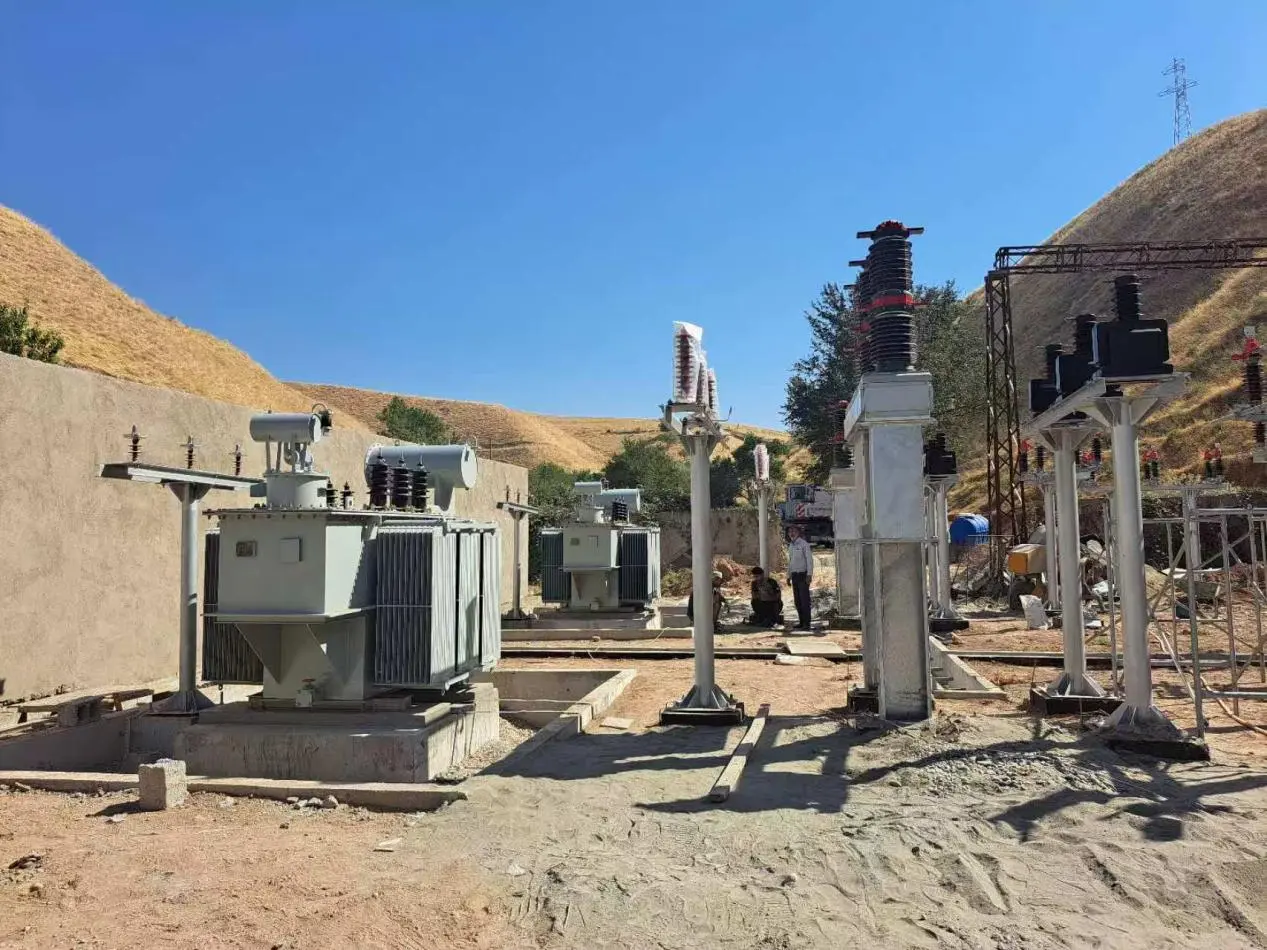

Рисунок 8 – Главный трансформатор установлен на место

Главный трансформатор успешно установлен на место, имеет прочный фундамент и правильно смонтированы все аксессуары. Благодаря полностью герметичной конструкции оборудование обеспечивает превосходные характеристики рассеивания тепла и изоляции, обеспечивая необходимую поддержку преобразования напряжения и передачи энергии внутри подстанции.

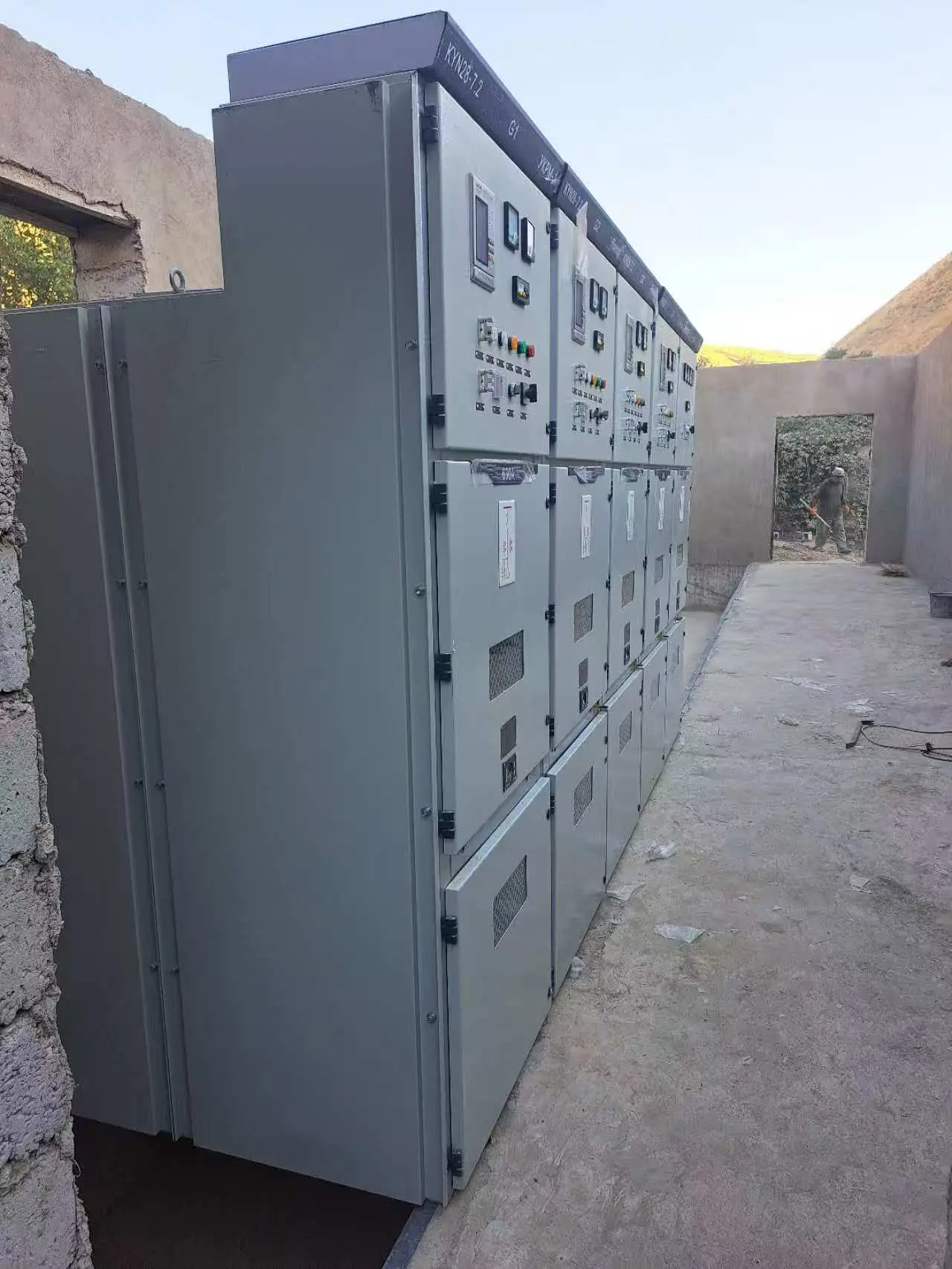

Рисунок 9 – Монтаж ЗРУ завершен

Всераспределительное устройство среднего напряженияБлоки в диспетчерской полностью установлены и упорядочены. Благодаря компактной конструкции и четкому расположению эти блоки облегчают последующую эксплуатацию, техническое обслуживание и проверку, выступая в качестве основного компонента системы распределения электроэнергии подстанции.

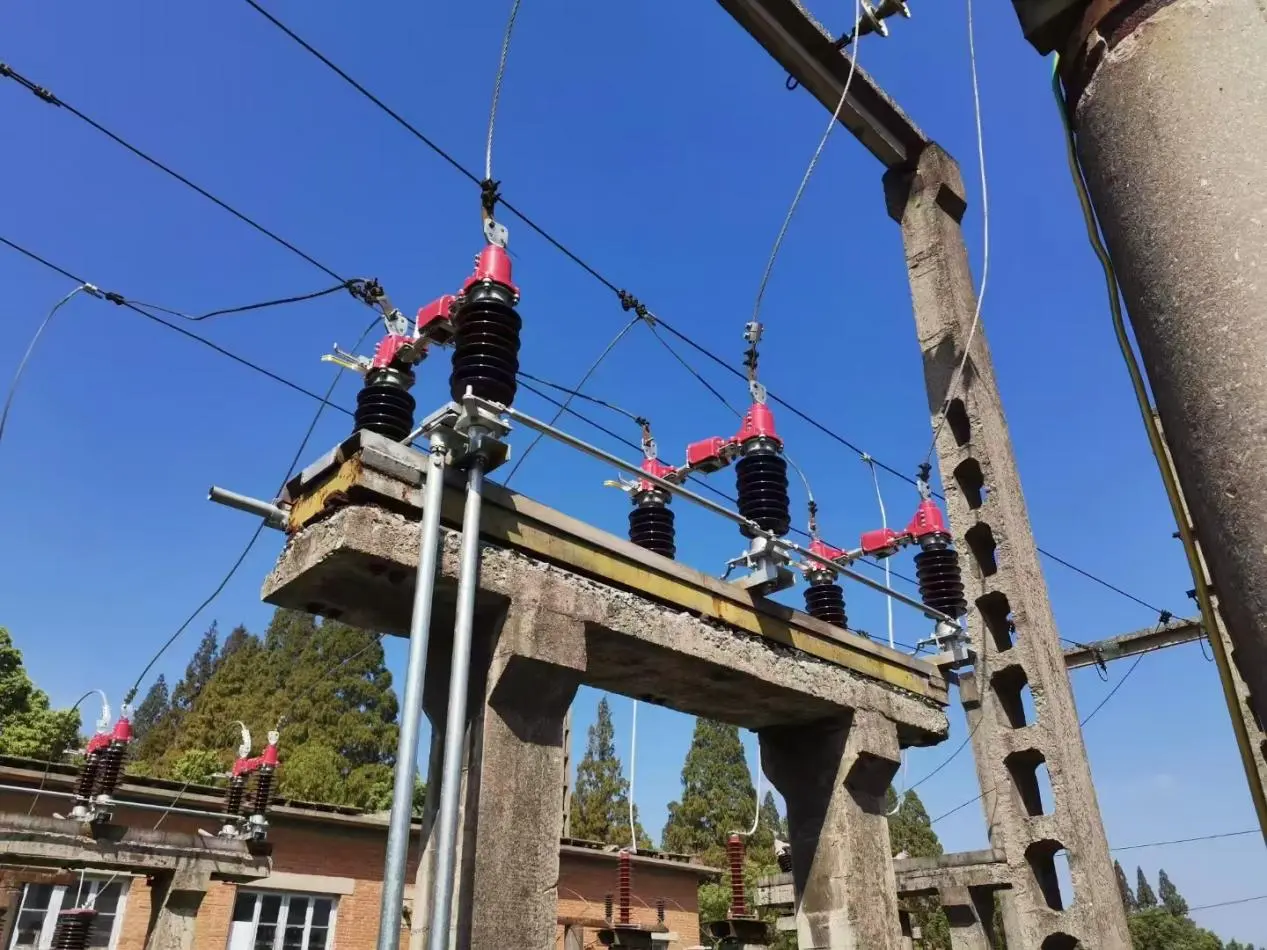

Рисунок 10: Проект реконструкции/модернизации наружного высоковольтного разъединителя

Этот проект предполагает модернизацию и реконструкцию наружных высоковольтных разъединителей на стареющей подстанции. На схеме представлено поставляемое нашей компанией разъединительное оборудование нового поколения, которое успешно установлено и введено в эксплуатацию на объекте. Обладая высоконадежной структурной конструкцией, оборудование легко интегрируется с существующей инфраструктурой подстанции и конфигурациями проводки, значительно повышая эксплуатационную стабильность и удобство обслуживания, обеспечивая при этом надежную безопасность эксплуатации подстанции.

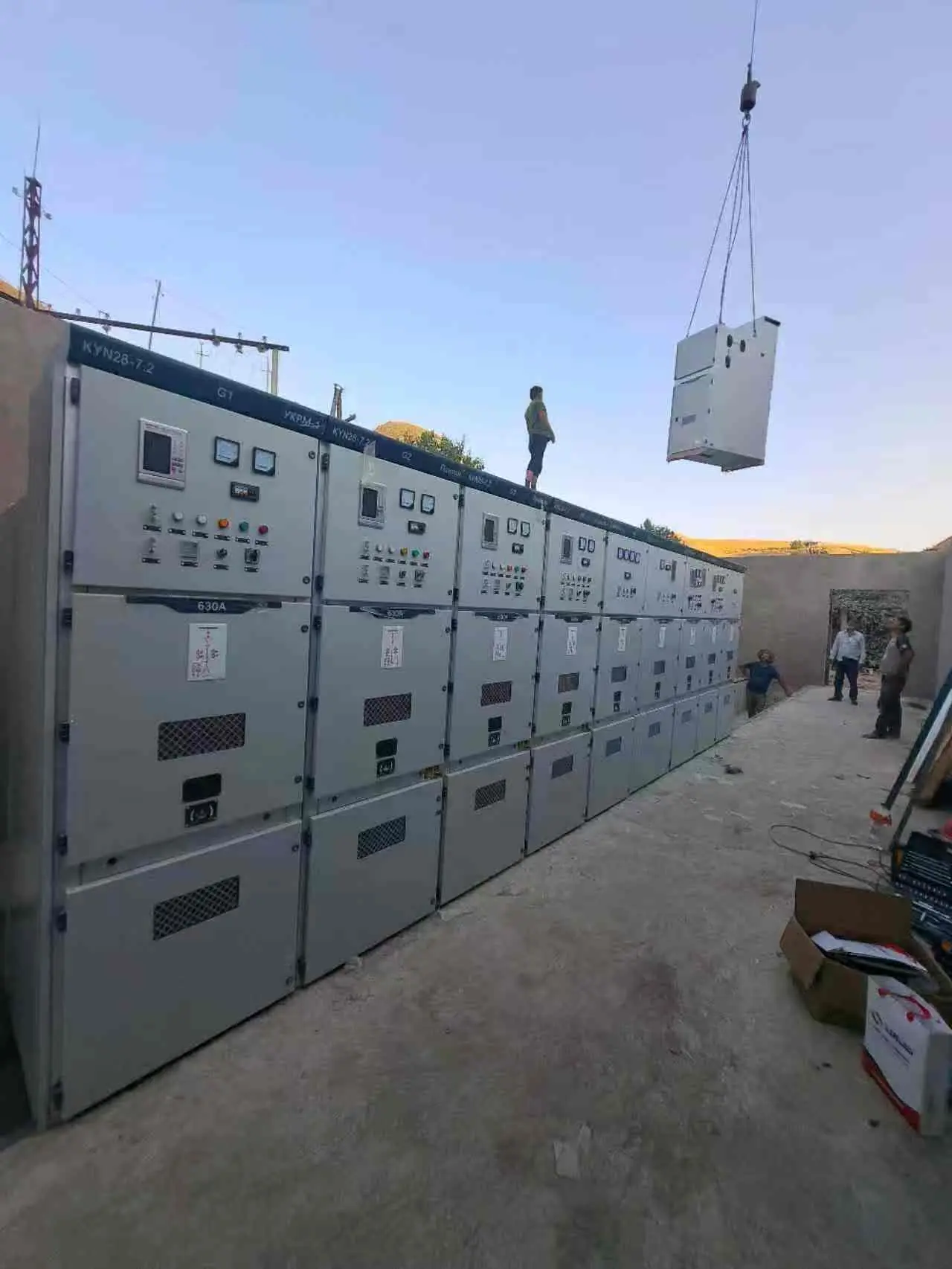

Рисунок 11: Проект внутренней установки распределительного устройства среднего напряжения

На изображении показано место установкираспределительное устройство среднего напряженияв главной диспетчерской зарубежного проекта. Комплекты распределительных устройств среднего напряжения серии KYN28, поставляемые нашей компанией, монтируются с помощью подъемных операций. Обладая компактной конструкцией и наглядной компоновкой, эти шкафы оснащены встроенными устройствами защиты и контроля измерений, обеспечивающими надежные функции коммутации, защиты и управления системой распределения электроэнергии подстанции. Все оборудование перед отправкой проходит тщательное комплексное тестирование, чтобы обеспечить стабильную и надежную работу во время эксплуатации.

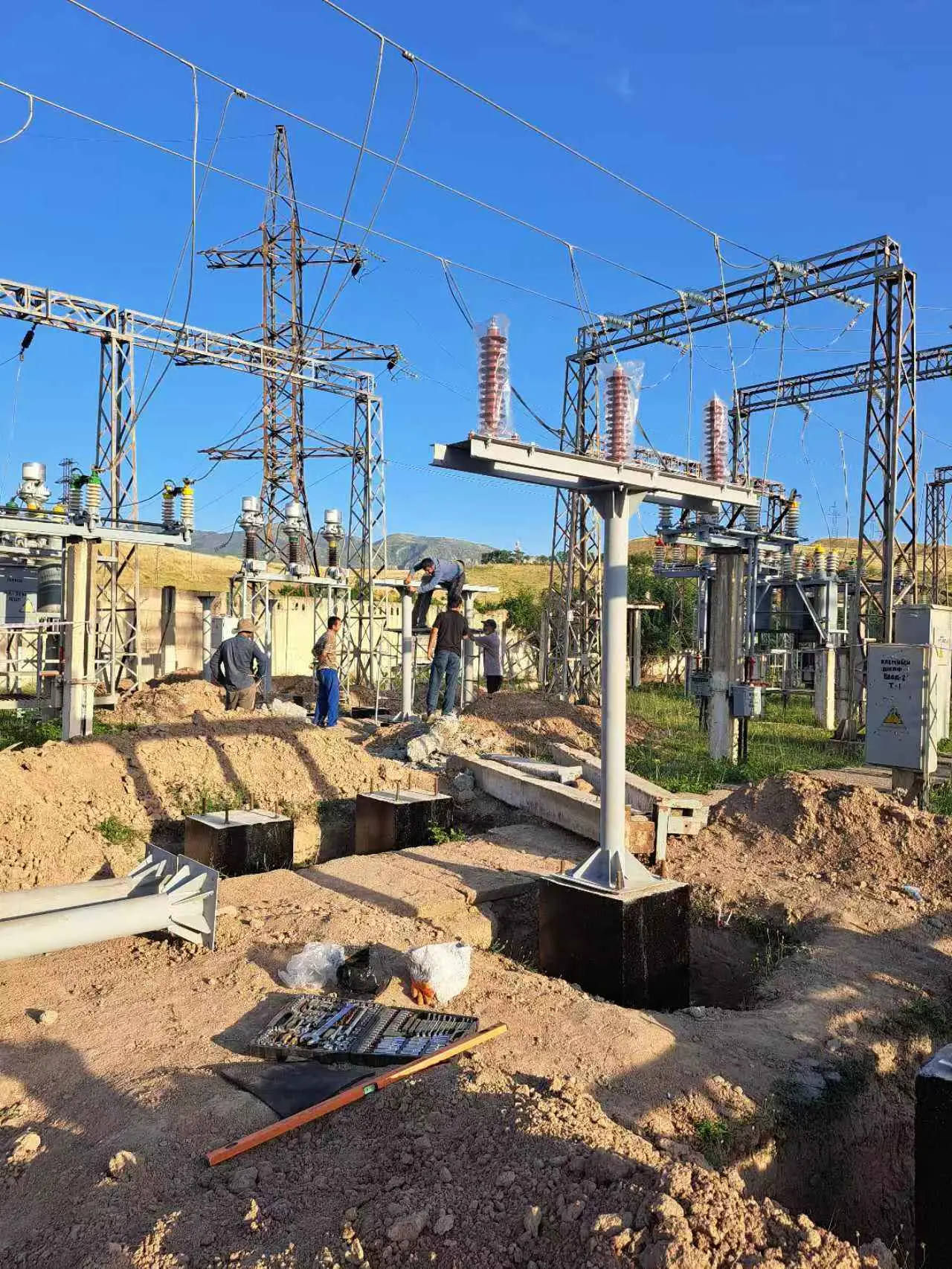

Рисунок 12: Площадка установки и ввода в эксплуатацию наружного высоковольтного оборудования

На снимке изображена площадка установки и пуско-наладки высоковольтного оборудования на открытой подстанции в Центральной Азии. Наш технический персонал работал вместе со строительной бригадой над установкой и калибровкой высоковольтных разъединителей, трансформаторов тока и других компонентов. Эти устройства оптимизированы для ветреных, песчаных условий и значительных температурных колебаний региона, обладают превосходной атмосферостойкостью и изоляционными характеристиками, что обеспечивает долгосрочную стабильную работу в сложных условиях эксплуатации.
